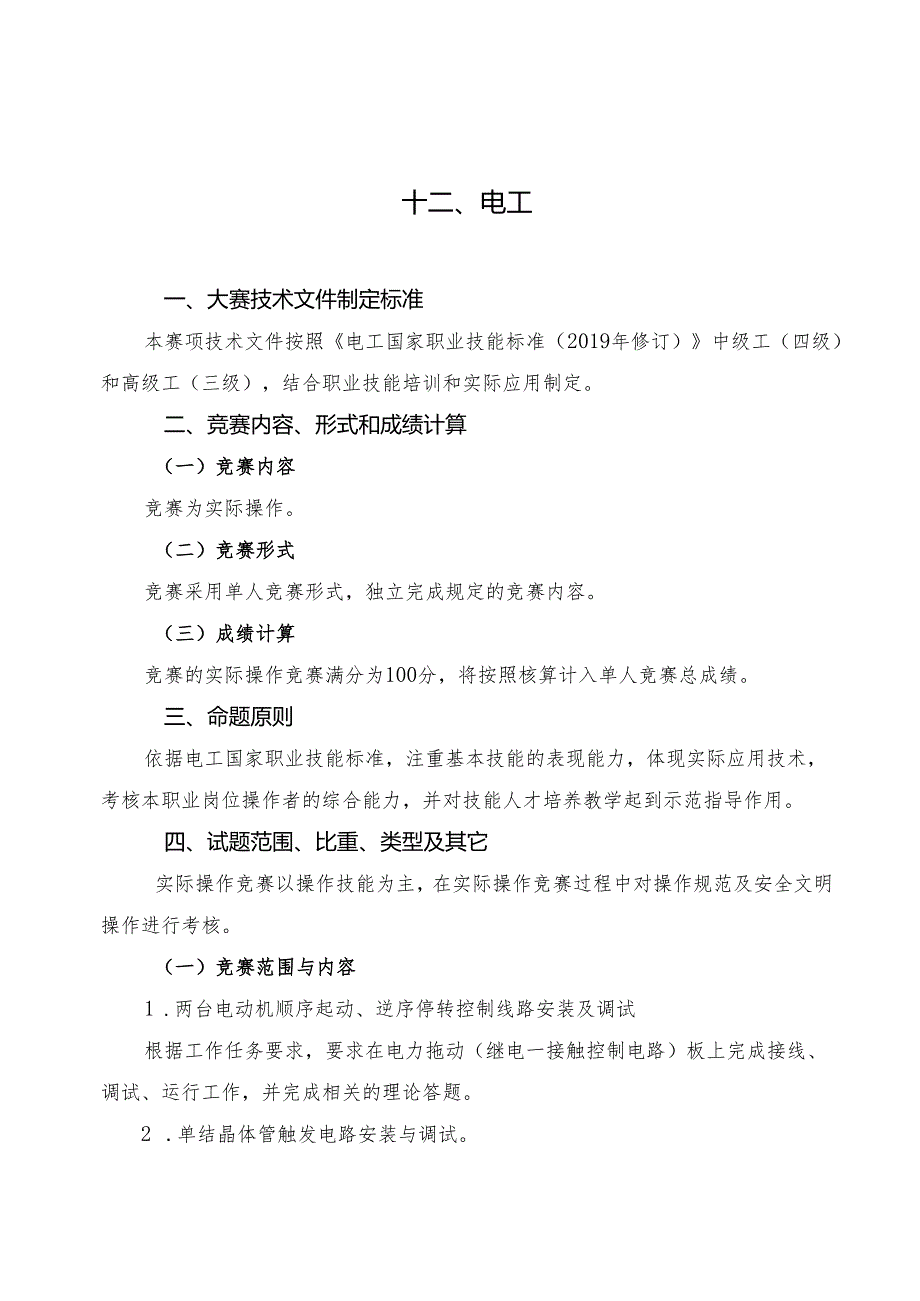

1、十二、电工一、大赛技术文件制定标准本赛项技术文件按照电工国家职业技能标准（2019年修订）中级工（四级）和高级工（三级），结合职业技能培训和实际应用制定。二、竞赛内容、形式和成绩计算（一）竞赛内容竞赛为实际操作。（二）竞赛形式竞赛采用单人竞赛形式，独立完成规定的竞赛内容。（三）成绩计算竞赛的实际操作竞赛满分为100分，将按照核算计入单人竞赛总成绩。三、命题原则依据电工国家职业技能标准，注重基本技能的表现能力，体现实际应用技术，考核本职业岗位操作者的综合能力，并对技能人才培养教学起到示范指导作用。四、试题范围、比重、类型及其它实际操作竞赛以操作技能为主，在实际操作竞赛过程中对操作规范及安全文明操

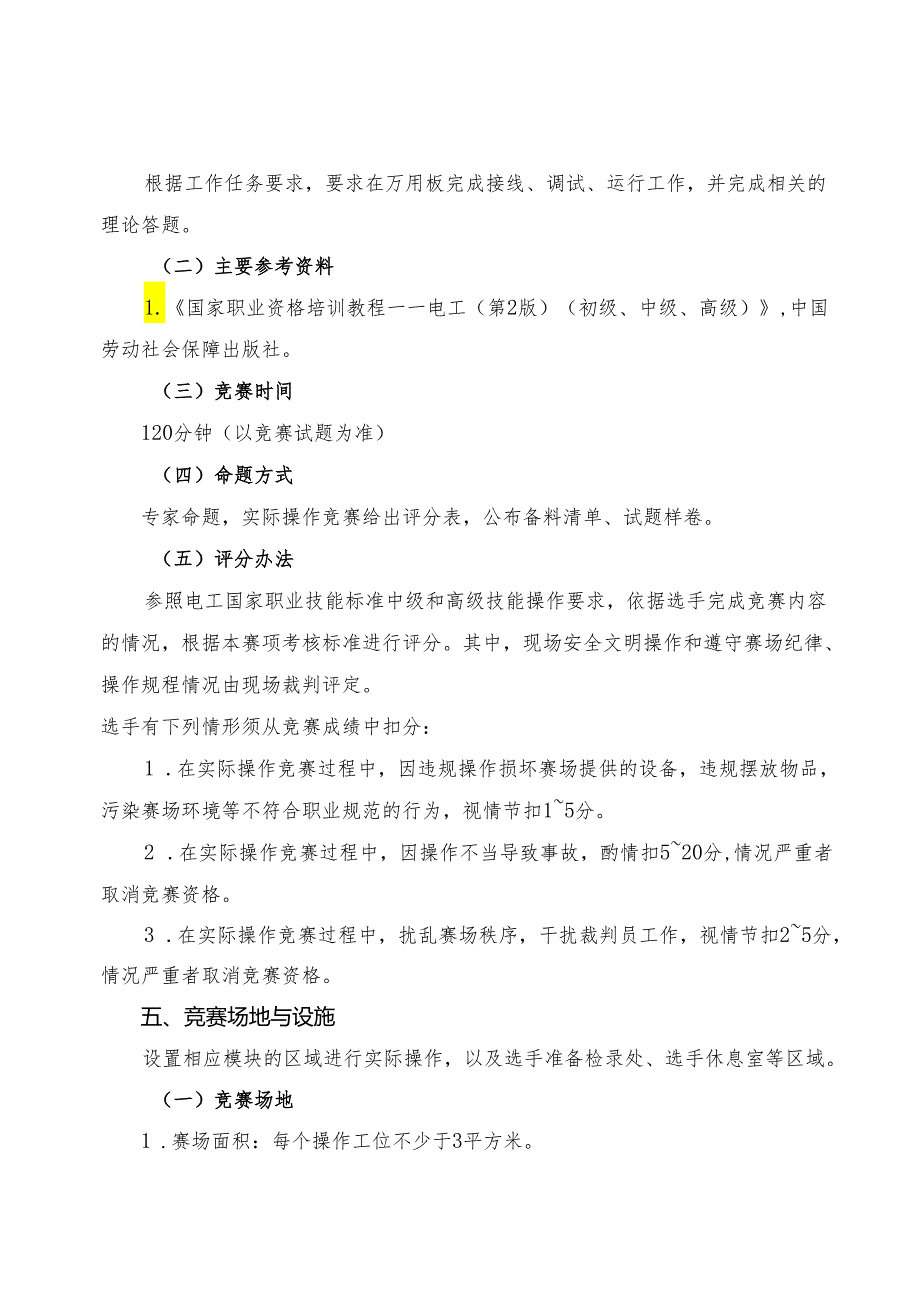

2、作进行考核。（一）竞赛范围与内容1 .两台电动机顺序起动、逆序停转控制线路安装及调试根据工作任务要求，要求在电力拖动（继电一接触控制电路）板上完成接线、调试、运行工作，并完成相关的理论答题。2 .单结晶体管触发电路安装与调试。根据工作任务要求，要求在万用板完成接线、调试、运行工作，并完成相关的理论答题。（二）主要参考资料1.国家职业资格培训教程一一电工（第2版）（初级、中级、高级）,中国劳动社会保障出版社。（三）竞赛时间120分钟（以竞赛试题为准）（四）命题方式专家命题，实际操作竞赛给出评分表，公布备料清单、试题样卷。（五）评分办法参照电工国家职业技能标准中级和高级技能操作要求，依据选手完成竞
3、赛内容的情况，根据本赛项考核标准进行评分。其中，现场安全文明操作和遵守赛场纪律、操作规程情况由现场裁判评定。选手有下列情形须从竞赛成绩中扣分：1 .在实际操作竞赛过程中，因违规操作损坏赛场提供的设备，违规摆放物品，污染赛场环境等不符合职业规范的行为，视情节扣15分。2 .在实际操作竞赛过程中，因操作不当导致事故，酌情扣520分,情况严重者取消竞赛资格。3 .在实际操作竞赛过程中，扰乱赛场秩序，干扰裁判员工作，视情节扣25分，情况严重者取消竞赛资格。五、竞赛场地与设施设置相应模块的区域进行实际操作，以及选手准备检录处、选手休息室等区域。（一）竞赛场地1 .赛场面积：每个操作工位不少于3平方米。2

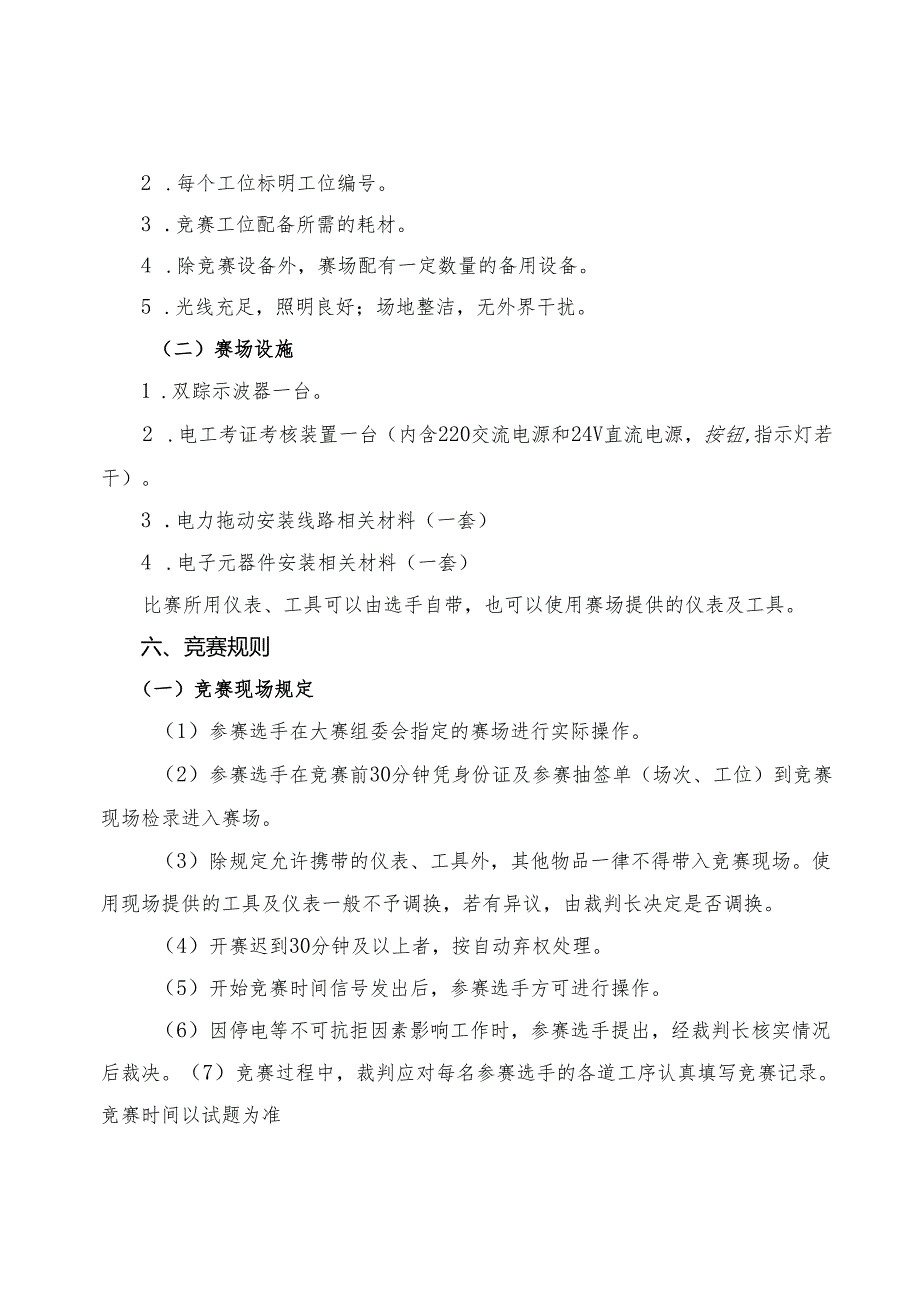

4、 .每个工位标明工位编号。3 .竞赛工位配备所需的耗材。4 .除竞赛设备外，赛场配有一定数量的备用设备。5 .光线充足，照明良好；场地整洁，无外界干扰。（二）赛场设施1 .双踪示波器一台。2 .电工考证考核装置一台（内含220交流电源和24V直流电源，按钮,指示灯若干）。3 .电力拖动安装线路相关材料（一套）4 .电子元器件安装相关材料（一套）比赛所用仪表、工具可以由选手自带，也可以使用赛场提供的仪表及工具。六、竞赛规则（一）竞赛现场规定（1）参赛选手在大赛组委会指定的赛场进行实际操作。（2）参赛选手在竞赛前30分钟凭身份证及参赛抽签单（场次、工位）到竞赛现场检录进入赛场。（3）除规定允许携带
5、的仪表、工具外，其他物品一律不得带入竞赛现场。使用现场提供的工具及仪表一般不予调换，若有异议，由裁判长决定是否调换。（4）开赛迟到30分钟及以上者，按自动弃权处理。（5）开始竞赛时间信号发出后，参赛选手方可进行操作。（6）因停电等不可抗拒因素影响工作时，参赛选手提出，经裁判长核实情况后裁决。（7）竞赛过程中，裁判应对每名参赛选手的各道工序认真填写竞赛记录。竞赛时间以试题为准（8）其他允许进入赛场的人员，一律不允许与参赛者交谈。任何在竞赛现场的人员，不得干扰参赛者的正常操作。（9）除当场次的参赛选手及指定负责该场次的裁判和工作人员外，有关领导及新闻宣传人员应在组委会负责人陪同下进入竞赛现场。进入
6、赛场人员均须佩戴规定的标志并遵守赛场纪律，其他人员一律谢绝进入竞赛现场。（10）操作完成时，参赛选手应举手示意裁判记录其竞赛实际时间。（二）竞赛期间安全要求（1）实际操作竞赛场地应配备必要的火灾警报系统、灭火设备及医疗救护人员，在有触电危险的地方应悬挂“小心触电”标识，并应保持场地干净整洁，禁止堆放不必要的物品。（2）禁止在场内吸烟。（3）竞赛前，参赛选手应了解灭火设备以及紧急出口的位置，并检查各种电器设备及设备接地情况、设备有无气体泄漏。（4）参赛选手竞赛时必须按规定穿戴好工作服及其他防护用品，并按安全操作规程正确操作。工作时遇到突发问题，如设备故障等，立即与安全应急小组联系，不得自行处理。
7、（5）停止工作时，应关闭火源、设备电源开关。七、申诉与仲裁（一）申诉1 .参赛选手对不符合竞赛规定的设备、工具、软件，有失公正的评判，以及对工作人员的违规行为等可现场提出申诉。2 .申诉应在竞赛结束后2小时内提出，超过时效将不予受理。申诉时,应按照规定的程序由参赛队领队向仲裁组递交书面申诉报告。报告应对申诉事件的现象、发生的时间，涉及到的人员、申诉依据与理由等进行充分、实事求是的叙述。事实依据不充分、仅凭主观臆断的申诉不予受理。申诉报告须有申诉的参赛选手、领队签名。（二）仲裁竞赛现场设置仲裁组接受各代表队领队的书面申诉，竞赛中出现争议的，经仲裁组研究后提出处理意见，并通过大赛组委会审批，作为争
8、议的最终处理意见。八、其他（一）本技术文件适用于复赛阶段竞赛项目。（二）本技术文件的最终解释权归广西第七届农民工技能大赛贵港市复赛组委会技术组。附：竞赛试题样、设备清单电工操作技能比赛试卷(样题)参赛号:注意事项一、本试卷依据2019年颁布的电工国家职业标准命制。二、请根据试题考核要求，完成考试内容。三、请服从考评人员指挥，保证考核安全顺利进行。试题1：两台电动机顺序起动、逆序停转控制线路安装及调试考试时间:60min考核方式：实操+笔试操作条件(1)电力拖动(继电一一接触器)板(2)三相电动机(3)连接导线、电工常用工具、万用表。操作内容(1)题目内容：两台电动机顺序起动、逆序停转控制线路，
9、自行分析电路功能，书面回答问题。（2）考核要求：按图要求在电力拖动（继电一接触控制电路）板上完成接线、调试、运行工作。3 .操作要求（1）根据给定的设备和仪器仪表，在规定时间内完成接线、调试、运行,达到考试规定的要求。（2）能用仪表测量调整和选择元件。（3）板面导线经线槽敷设，线槽外导线须平直各节点必须紧密，接电源、电动机及按钮等的导线必须通过接线柱引出，并有保护接地或接零。（4）装接完毕后，经考评员允许后方可通电试车,如遇故障自行排除。（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定的时间内不得延时；（6）书面回答：（由考评员任选一题）1）如果电路中的第一台电
10、动机能正常起动，而第二台电动机无法起动，试分析产生该故障的可能原因。2）如果电路中的第一台电动机不能正常起动，试分析产生该故障的可能原因。试题评分表试题名称编号试题1两台电动机顺序起动、逆序停转控制线路安装及调试时限60min评价要配分等级评分细则评定等级得分ABCD1据路进接与装根电图行线安24A接线完全正确，接线安装规范B接线安装错一次，能独立纠正，接线安装较规范，C接线安装错二次，能独立纠正，接线安装基本规范，D接线安装错三次及以上E未完成接线安装或不会安装或缺考2电试运亍通调与彳16A通电调试运行步骤、方法与结果完全正确，操作熟练B通电调试运行步骤、方法较正确，开始通电调试运行未达到要
11、求，能自行修改，通电调试运行结果基本正确，操作较熟练C通电调试运行步骤、方法基本正确，开始通电调试未达到要求，能自行二次修改，通电调试运行结果基本正确，操作不够熟练D通电调试运行步骤、方法与结果不正确，通电调试运行失败E未通电调试运行或缺考3书形回问这用面式答是6A回答完全正确B回答较正确C回答基本正确D回答不正确，错误多E未能回答或缺考4全产事发主安生无故生4A安全文明生产，操作规范，穿电工鞋B安全文明生产，操作规范，未穿电工鞋C安全文明生产，操作基本规范，未穿电工鞋D安全文明生产差，操作不规范，未穿电工鞋E未经允许擅自通电，造成设备损坏或带电接、拆或缺考合计配分50合计得分考评员（签名）:
12、等级A（优）B（良）C（及格）D（较差）E（差或缺考）比值1.00.80.60.20“评价要素”得分=配分X等级比值试题1设备设施准备清单序号名称型号及规格数量单位备注1电工实训桌700600710mm1张2实训板50040020mm1块3交流接触器CJX2-1210.F4-222只4接线端子TB-15121条5热继电器JR36-20(2.2-3.5A)2只6熔断器R1.1-60/253只7熔断器R1.1-1522只8按钮PB-32119导线BV1.2.5mm2若干10软导线BVR0.752mm2若干11三相笼式异步电动机Y90S-22台试题2：晶体管稳压电路安装与调试考试时间:60min考核
13、方式：实操+笔试具体考核要点：晶体管稳压电路安装与调试1.任务：安装与调试晶体管稳压电路2.操作内容（1）检测电子元件，判断是否合格。（2）按晶体管稳压电路图，在印刷电路板上完成安装、焊接。（3）安装后，通电调试，用示波器实测并画出波形图。3.操作要求(1)根据给定的印刷电路板和仪器仪表，在规定时间内完成焊接、调试、测量工作。(2)调试过程中一般故障自行解决。(3)焊接完成后必须经考评员允许后方可通电调试。(4)安全生产，文明操作，未经允许擅自通电，造成设备损坏者该项目零分。笔试部分：一、元件检测：1 .三极管：(1)判管型A.NPN管B.PNP管(2)判管子的放大能力A.有放大能力B.无放大能力2 .稳压二极管：(1)判管脚A.1号脚为正极、2号脚为负极B.1号脚为负极、2号脚为正极(2)判管子好坏A.好B.坏二、仪器使用：（用示波器实测并画出晶体管稳压电路各点波形图）1.测量A点电压波形2.测量B点电压波形试题评分表评价要素配分等级评分细则评定等级得分ABCDE否决项未经允许擅自通电，造成设备损坏者，该项目记为零分1元件检测6A全对B错1项C错2项D错3项及以上E未答题2按电路图进行焊接10A焊接元件正确无误，且焊点齐全、光洁、无毛刺、无虚焊B焊接元件有错，能自行修正，且无毛刺、无虚焊CD焊接元件经自行修正
