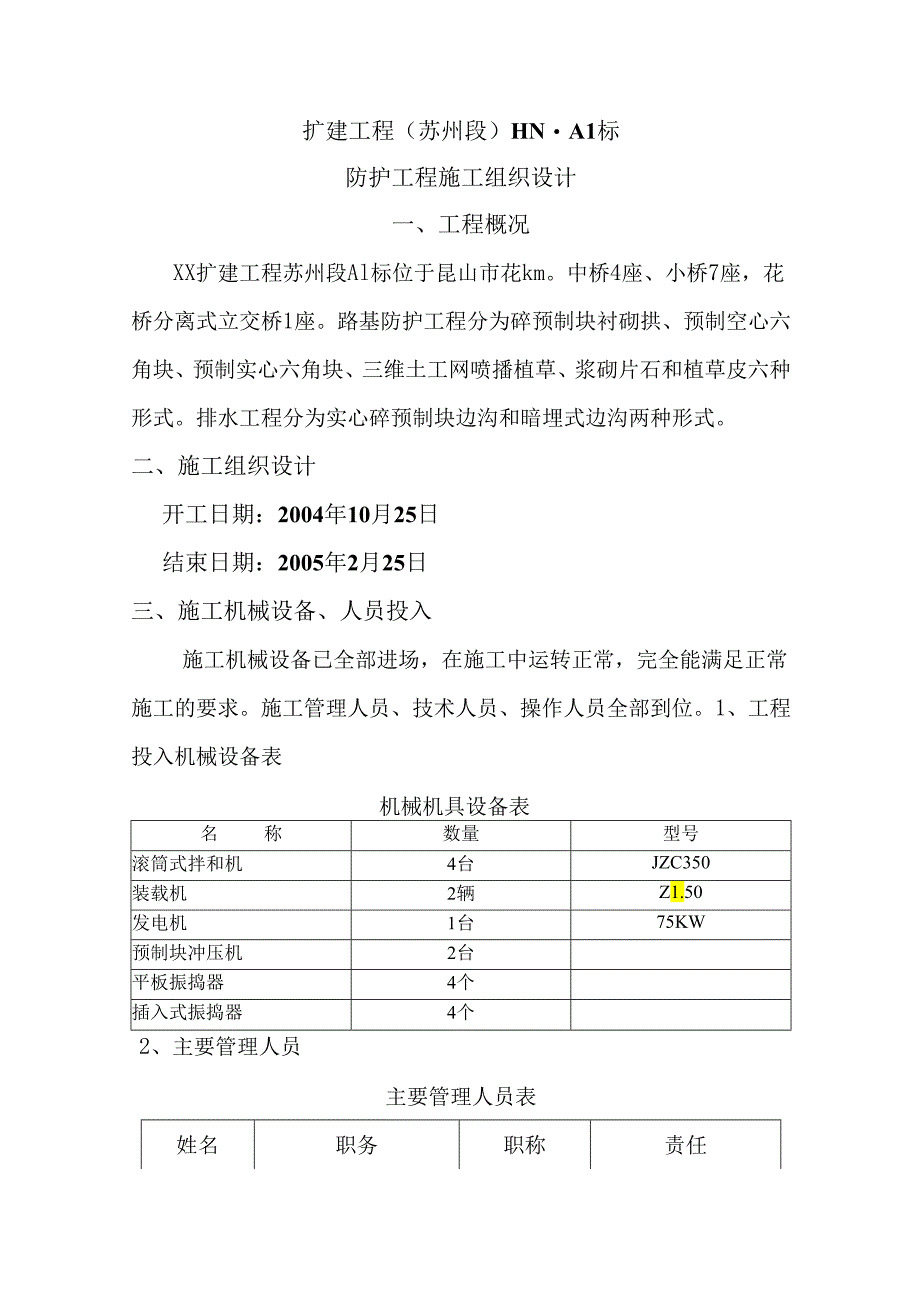

1、扩建工程（苏州段）HNA1标防护工程施工组织设计一、工程概况XX扩建工程苏州段Al标位于昆山市花km。中桥4座、小桥7座，花桥分离式立交桥1座。路基防护工程分为碎预制块衬砌拱、预制空心六角块、预制实心六角块、三维土工网喷播植草、浆砌片石和植草皮六种形式。排水工程分为实心碎预制块边沟和暗埋式边沟两种形式。二、施工组织设计开工日期：2004年10月25日结束日期：2005年2月25日三、施工机械设备、人员投入施工机械设备已全部进场，在施工中运转正常，完全能满足正常施工的要求。施工管理人员、技术人员、操作人员全部到位。1、工程投入机械设备表机械机具设备表名称数量型号滚筒式拌和机4台JZC350装载机

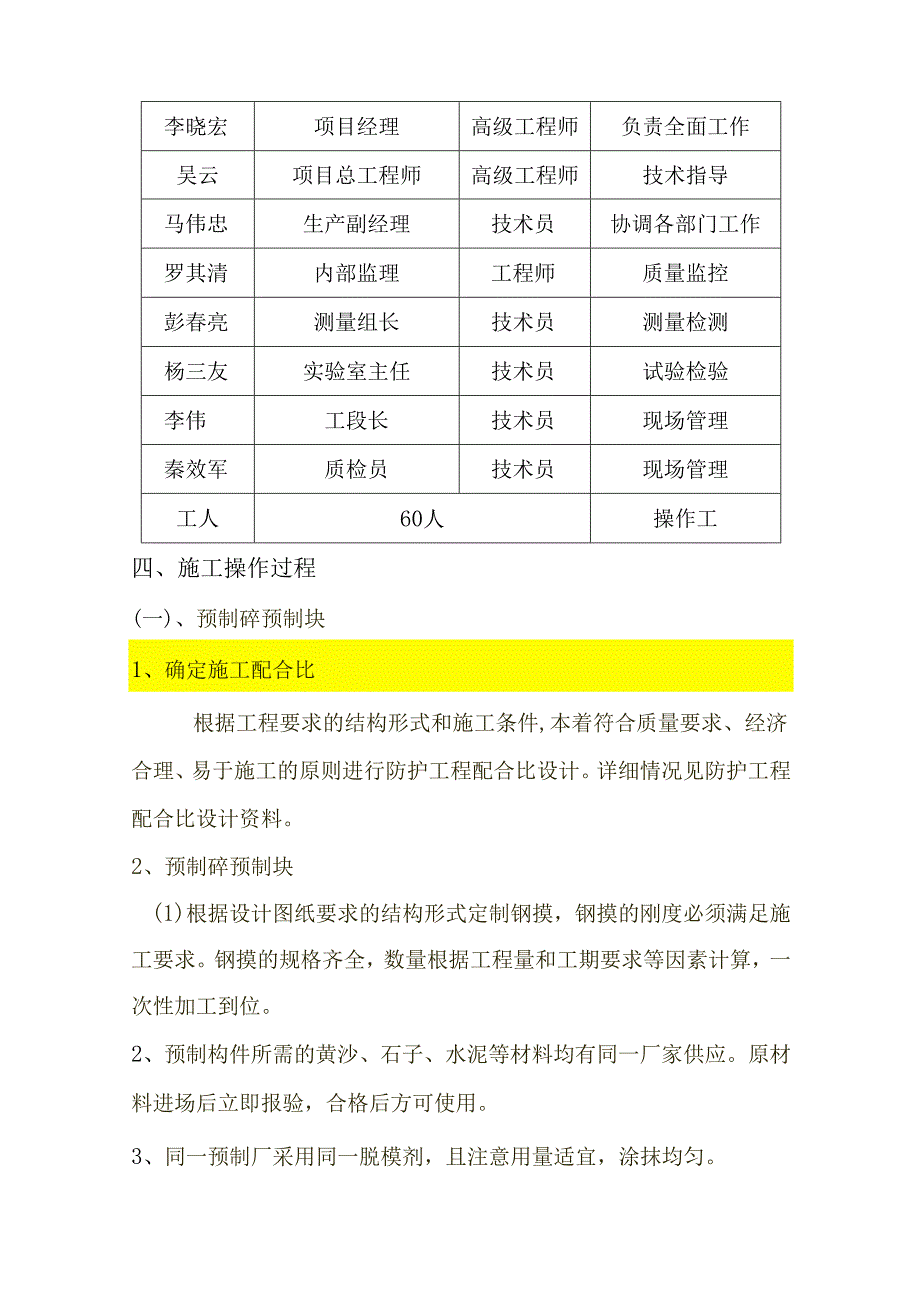

2、2辆Z1.50发电机1台75KW预制块冲压机2台平板振捣器4个插入式振捣器4个2、主要管理人员主要管理人员表姓名职务职称责任李晓宏项目经理高级工程师负责全面工作吴云项目总工程师高级工程师技术指导马伟忠生产副经理技术员协调各部门工作罗其清内部监理工程师质量监控彭春亮测量组长技术员测量检测杨三友实验室主任技术员试验检验李伟工段长技术员现场管理秦效军质检员技术员现场管理工人60人操作工四、施工操作过程(一)、预制碎预制块1、确定施工配合比根据工程要求的结构形式和施工条件,本着符合质量要求、经济合理、易于施工的原则进行防护工程配合比设计。详细情况见防护工程配合比设计资料。2、预制碎预制块(1)根据设计

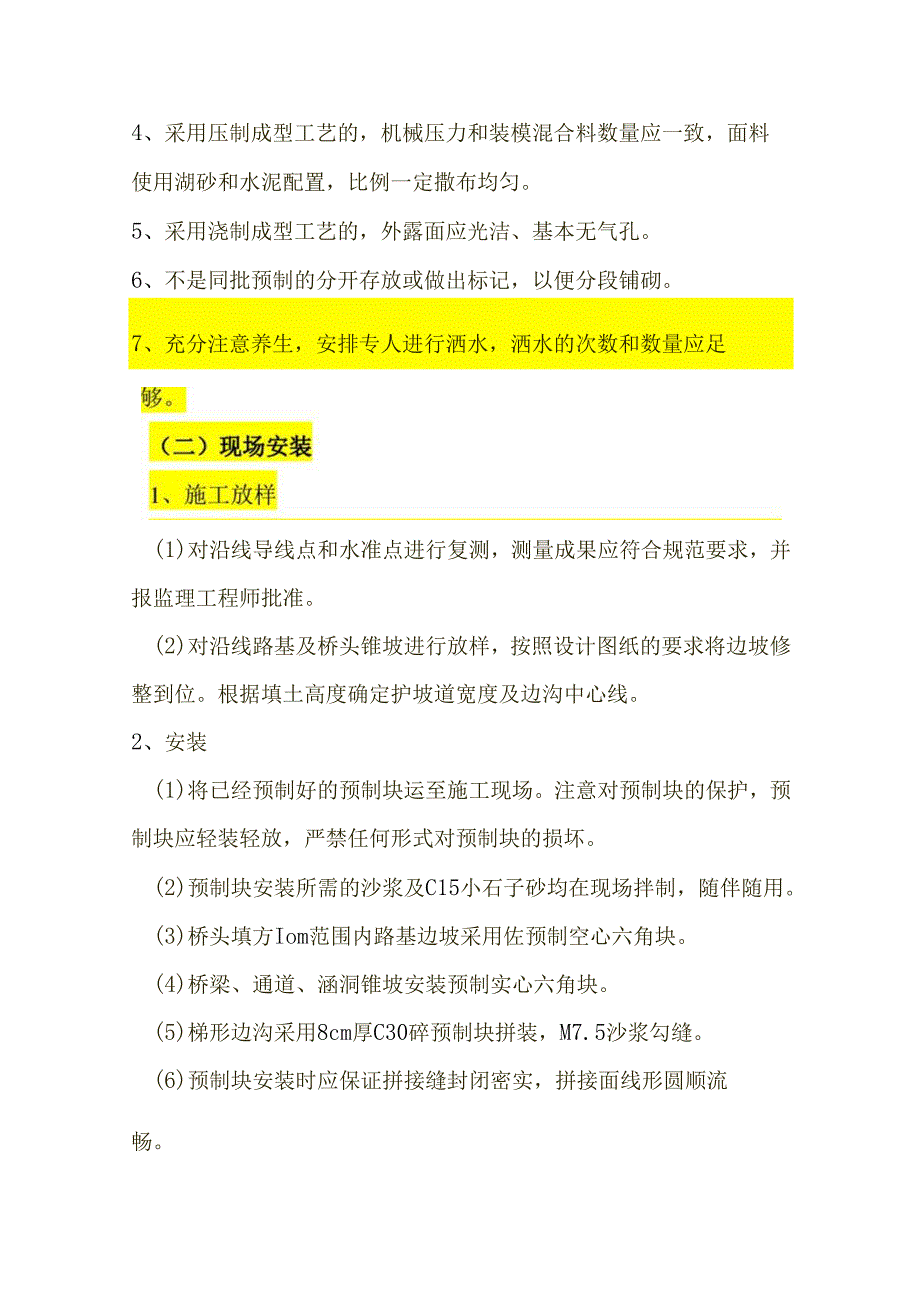

3、图纸要求的结构形式定制钢摸，钢摸的刚度必须满足施工要求。钢摸的规格齐全，数量根据工程量和工期要求等因素计算，一次性加工到位。2、预制构件所需的黄沙、石子、水泥等材料均有同一厂家供应。原材料进场后立即报验，合格后方可使用。3、同一预制厂采用同一脱模剂，且注意用量适宜，涂抹均匀。4、采用压制成型工艺的，机械压力和装模混合料数量应一致，面料使用湖砂和水泥配置，比例一定撒布均匀。5、采用浇制成型工艺的，外露面应光洁、基本无气孔。6、不是同批预制的分开存放或做出标记，以便分段铺砌。7、充分注意养生，安排专人进行洒水，洒水的次数和数量应足(1)对沿线导线点和水准点进行复测，测量成果应符合规范要求，并报监理
4、工程师批准。(2)对沿线路基及桥头锥坡进行放样，按照设计图纸的要求将边坡修整到位。根据填土高度确定护坡道宽度及边沟中心线。2、安装(1)将已经预制好的预制块运至施工现场。注意对预制块的保护，预制块应轻装轻放，严禁任何形式对预制块的损坏。(2)预制块安装所需的沙浆及C15小石子砂均在现场拌制，随伴随用。(3)桥头填方Iom范围内路基边坡采用佐预制空心六角块。(4)桥梁、通道、涵洞锥坡安装预制实心六角块。(5)梯形边沟采用8cm厚C30碎预制块拼装，M7.5沙浆勾缝。(6)预制块安装时应保证拼接缝封闭密实，拼接面线形圆顺流畅。(1)对防护工程所处位置的原地面进行复测,以核实图纸上的形状,尺寸和基础
5、标高是否符合实际,详细记录复测结果,经监理工程师批准后方可进行施工.(2)清除防护工程区域内所有树根,有机物及废料,按设计标高及坡度修整地面,按图纸尺寸及形状放样挂线施工.4.2填方边坡,边沟施工(1)路堤填高大于等于3m的路段采用六角形预制块边坡防护,预制块内植草,种草时草籽掺砂土或土料拌和.(2)路基施工时确保边坡素土厚度不小于50cm,以确保种草的成活率.(3)拱圈内的碎预制块按图纸由预制场统一预制.(4)边坡防护每隔1015m设一道2cm伸缩缝,缝内填塞沥青麻筋,并根据地质条件的变化设置沉降缝.(5)填土高度小于3m的填方路段采用草坪培植防护.(6)施工先进行路基边坡整修,整修边坡用挖
6、掘机进行,根据放样桩位,挖掘机边整修边夯实边坡.(7)边坡修整完毕利用适合种植草木的黏土在路基两侧罩面,边坡黏土罩面厚50cm,并将其夯实,防止雨水冲刷.(8)边沟采用预制块,由人工配合机械根据断面尺寸开挖成型后用预制块铺设.5、质量保证体系(见图)6、安全目标及保证措施：1、目标：杜绝一切伤亡事故。2、措施：、加强领导，健全组织。项目经理部、施工队成立安全领导小组，设专职安全员制定严格的安全措施，定期分析解决工作中存在的问题，及时发现和排除不安全隐患。、安全教育要经常化、制度化。开工前进行系统安全教育,开工后抓好“三工”教育和定期培训。通过安全竞赛、现场安全标语、图片等宣传形式，增强全员安全
7、生产的自觉性，时时处处注意安全，把安全生产工作真正落到实处。（3）、严格安全监督，完善安全检查制度。各级安全生产领导小组要定期组织检查各级安全监督人员要经常检查，发现问题及时纠正，真正把事故消灭在萌芽状态。（4）、按施工组织设计和工艺流程科学组织施工。严格各工序衔接，严格操作规程，严禁各种违章指挥和违章作业行为的发生。、所有施工设备和机具在使用前均必须由专职人员负责进行检查、维修、养护，确保状况良好。主要工种必须经过培训并经考核取得合格证，方可持证上岗操作，杜绝违章作业。进入作业区的所有人员均需佩带安全帽。7、现场文明施工1、严格按要求布置现场，接受业主及监理工程师的检查、监督。现场机械设备、
8、材料等分类集中堆放（施工平台除外）；生活垃圾集中处理，防止造成环境污染。2、现场施工按业主和监理工程师的要求组织、调度进行，搞好平行、立体交叉作业的协调。3、施工完毕后，各种材料、下脚料、废弃物及时清理出现场，丢弃物要倒在指定场地。8、环境保护措施环境保护是我国的一项基本国策，搞好环境保护文明施工工作，关系到国家、集体、个人的切身利益，具体采取的措施如下：1、在施工便道、场地上要经常洒水，防止扬尘；2、在交通繁忙地段和人员密集地段施工时进行围挡封闭施工。3、在人员入住的地段，为了减少噪音，在21点以后停止施工。4、组织好材料进出，防止洒落污染便道及地方道路，带来交通公害。5、施工场地的废物、生活垃圾等集中堆放，及时清运使施工现场井然有序，作到文明施工。防护工程组织机构图质量检验总程序图工序质量监控流程图制定工序施工方案沪宁高速公路（江苏段）扩建工程防护排水工程开工申请
