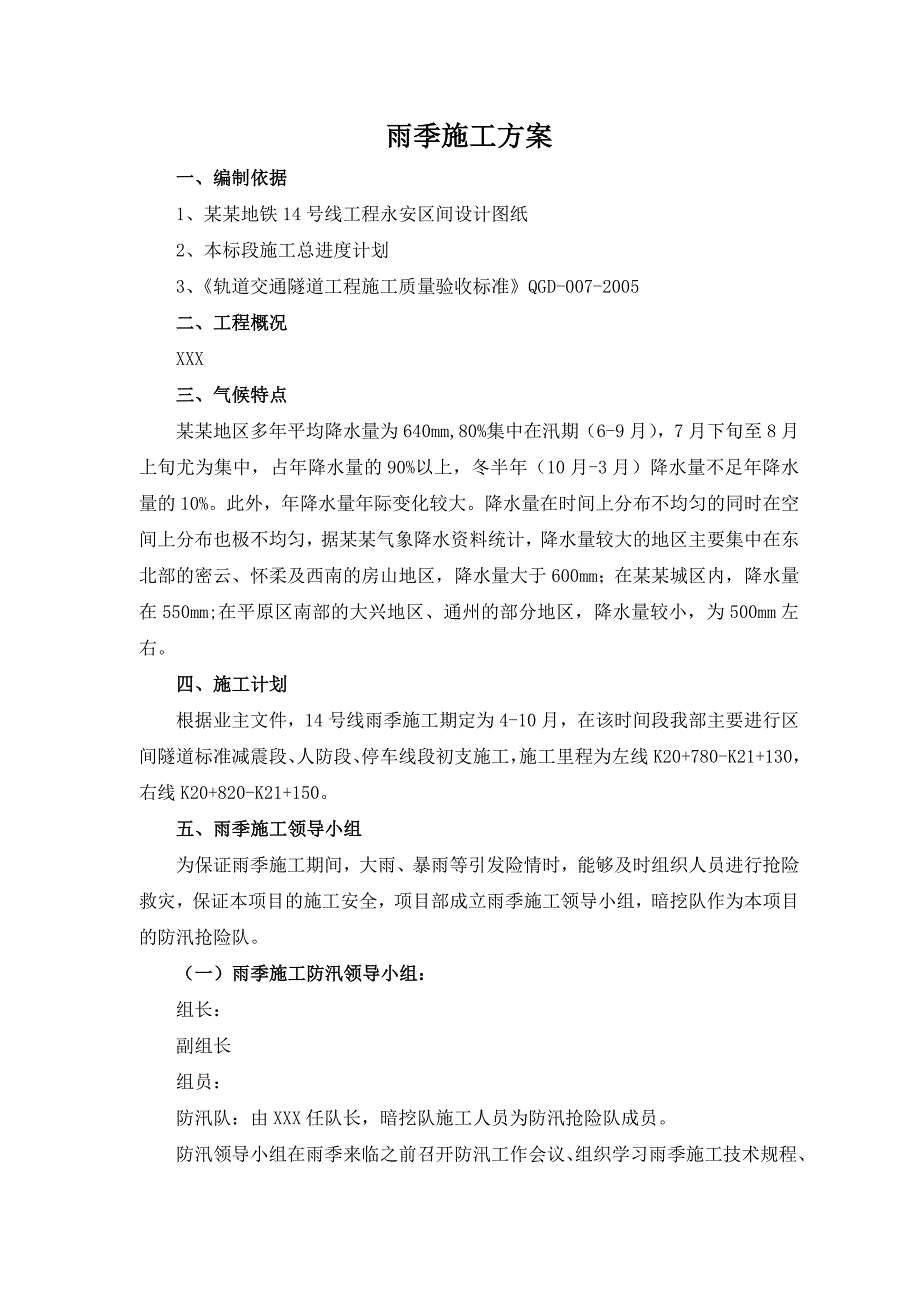

1、雨季施工方案一、编制依据1、某某地铁14号线工程永安区间设计图纸2、本标段施工总进度计划3、轨道交通隧道工程施工质量验收标准QGD-007-2005二、工程概况XXX三、气候特点某某地区多年平均降水量为640mm,80%集中在汛期（6-9月），7月下旬至8月上旬尤为集中，占年降水量的90%以上，冬半年（10月-3月）降水量不足年降水量的10%。此外，年降水量年际变化较大。降水量在时间上分布不均匀的同时在空间上分布也极不均匀，据某某气象降水资料统计，降水量较大的地区主要集中在东北部的密云、怀柔及西南的房山地区，降水量大于600mm；在某某城区内，降水量在550mm;在平原区南部的大兴地区、通州的
2、部分地区，降水量较小，为500mm左右。四、施工计划根据业主文件，14号线雨季施工期定为4-10月，在该时间段我部主要进行区间隧道标准减震段、人防段、停车线段初支施工，施工里程为左线K20+780-K21+130，右线K20+820-K21+150。五、雨季施工领导小组为保证雨季施工期间，大雨、暴雨等引发险情时，能够及时组织人员进行抢险救灾，保证本项目的施工安全，项目部成立雨季施工领导小组，暗挖队作为本项目的防汛抢险队。（一）雨季施工防汛领导小组：组长：副组长组员：防汛队：由XXX任队长，暗挖队施工人员为防汛抢险队成员。防汛领导小组在雨季来临之前召开防汛工作会议、组织学习雨季施工技术规程、讨论

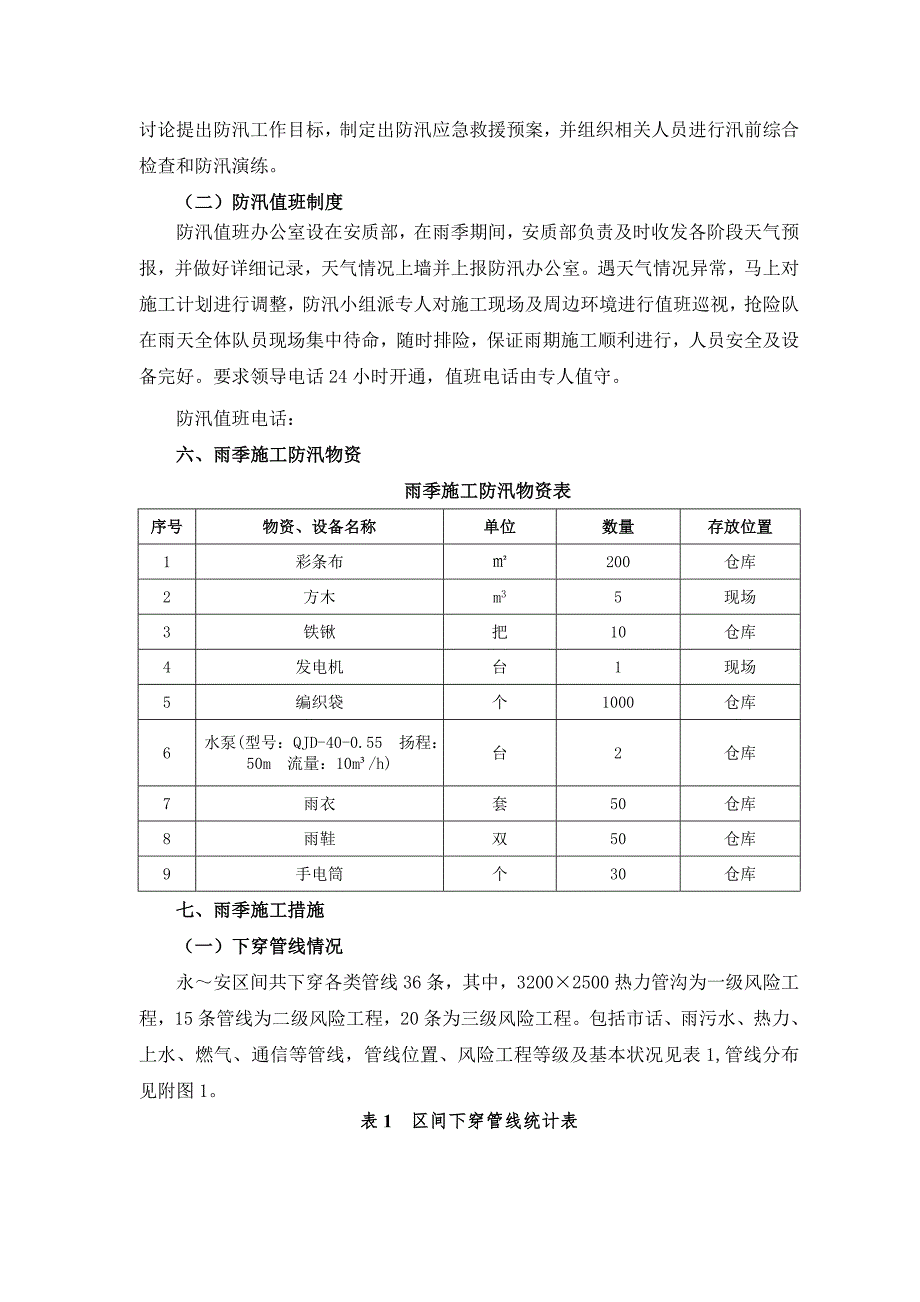

3、提出防汛工作目标，制定出防汛应急救援预案，并组织相关人员进行汛前综合检查和防汛演练。（二）防汛值班制度防汛值班办公室设在安质部，在雨季期间，安质部负责及时收发各阶段天气预报，并做好详细记录，天气情况上墙并上报防汛办公室。遇天气情况异常，马上对施工计划进行调整，防汛小组派专人对施工现场及周边环境进行值班巡视，抢险队在雨天全体队员现场集中待命，随时排险，保证雨期施工顺利进行，人员安全及设备完好。要求领导电话24小时开通，值班电话由专人值守。防汛值班电话：六、雨季施工防汛物资雨季施工防汛物资表序号物资、设备名称单位数量存放位置1彩条布200仓库2方木m35现场3铁锹把10仓库4发电机台1现场5编织袋

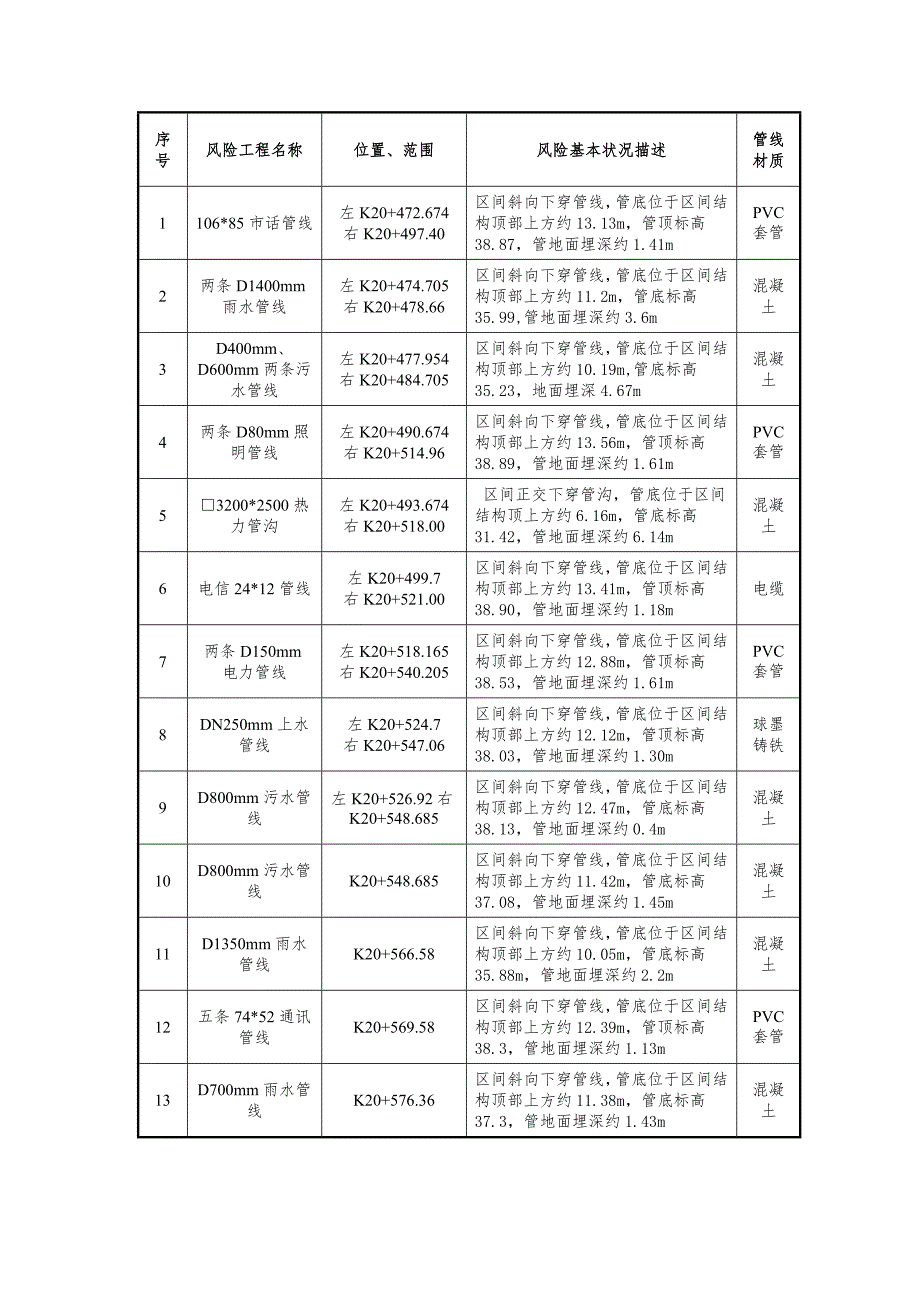

4、个1000仓库6水泵(型号：QJD-40-0.55 扬程：50m 流量：10m/h)台2仓库7雨衣套50仓库8雨鞋双50仓库9手电筒个30仓库七、雨季施工措施（一）下穿管线情况永安区间共下穿各类管线36条，其中，32002500热力管沟为一级风险工程，15条管线为二级风险工程，20条为三级风险工程。包括市话、雨污水、热力、上水、燃气、通信等管线，管线位置、风险工程等级及基本状况见表1,管线分布见附图1。表1 区间下穿管线统计表序号风险工程名称位置、范围风险基本状况描述管线材质1106*85市话管线左K20+472.674右K20+497.40区间斜向下穿管线，管底位于区间结构顶部上方约13.1
5、3m，管顶标高38.87，管地面埋深约1.41m PVC套管2两条D1400mm雨水管线左K20+474.705右K20+478.66区间斜向下穿管线，管底位于区间结构顶部上方约11.2m，管底标高35.99,管地面埋深约3.6m混凝土3D400mm、D600mm两条污水管线左K20+477.954右K20+484.705区间斜向下穿管线，管底位于区间结构顶部上方约10.19m,管底标高35.23，地面埋深4.67m 混凝土4两条D80mm照明管线左K20+490.674右K20+514.96区间斜向下穿管线，管底位于区间结构顶部上方约13.56m，管顶标高38.89，管地面埋深约1.61mP
6、VC套管53200*2500热力管沟左K20+493.674右K20+518.00 区间正交下穿管沟，管底位于区间结构顶上方约6.16m，管底标高31.42，管地面埋深约6.14m混凝土6电信24*12管线左K20+499.7右K20+521.00区间斜向下穿管线，管底位于区间结构顶部上方约13.41m，管顶标高38.90，管地面埋深约1.18m电缆7两条D150mm电力管线左K20+518.165右K20+540.205区间斜向下穿管线，管底位于区间结构顶部上方约12.88m，管顶标高38.53，管地面埋深约1.61mPVC套管8DN250mm上水管线左K20+524.7右K20+547.0
7、6区间斜向下穿管线，管底位于区间结构顶部上方约12.12m，管顶标高38.03，管地面埋深约1.30m球墨铸铁9D800mm污水管线左K20+526.92右K20+548.685区间斜向下穿管线，管底位于区间结构顶部上方约12.47m，管底标高 38.13，管地面埋深约0.4m混凝土10D800mm污水管线K20+548.685区间斜向下穿管线，管底位于区间结构顶部上方约11.42m，管底标高37.08，管地面埋深约1.45m混凝土11D1350mm雨水管线K20+566.58区间斜向下穿管线，管底位于区间结构顶部上方约10.05m，管底标高35.88m，管地面埋深约2.2m混凝土12五条74
8、*52通讯管线K20+569.58区间斜向下穿管线，管底位于区间结构顶部上方约12.39m，管顶标高 38.3，管地面埋深约1.13mPVC套管13D700mm雨水管线K20+576.36区间斜向下穿管线，管底位于区间结构顶部上方约11.38m，管底标高 37.3，管地面埋深约1.43m混凝土14D300mm污水管线K20+684.96区间斜向下穿管线，管底位于区间结构顶部上方约11.75m，管底标高38.7，管地面埋深0.84m混凝土15市话30*30左K20+769.76右K20+701.76在地铁结构范围内，与线路方向一致，管底位于地铁区间结构顶部上方11.73m，管顶标高 38.87，
9、管地面埋深约0.98mPVC套管16DN400mm燃气管线左K20+752.00右K20+722.85位于与永定门外站安乐林站区间左线线路上，地上4层，条形基础，基础埋深约2.58m，基底距地铁结构顶部间距约9m球墨铸铁17DN400mm上水管线K20+730.25区间斜向下穿管线，管底位于区间结构顶部上方约10.20，管顶标高 37.98，管地面埋深约 1.91m球墨铸铁18通信72*48K20+740.85在地铁结构范围内，与线路方向一致，管底位于地铁区间结构顶部上方9.1-11.5m；位于车站结构顶板上方约 2.3m，PVC套管19DN400mm上水管线K20+795.83区间斜向下穿管
10、线，管底位于区间结构顶部上方约10.11，管顶标高38.60， 管地面埋深约1.32m球墨铸铁203030市话管线K20+805.05区间斜向下穿管线，管底位于区间结构顶部上方约10.75m，管顶标高38.87，管地面埋深约1.05mPVC套管21D400mm污水管线K20+881K20+940区间斜向下穿管线，管底位于区间结构顶部上方约 9.43m, 管底标高 38.73，管地面埋深约1.36m混凝土22D300mm污水管线K20+933K21+008区间斜向下穿管线，管底位于区间结构顶部上方约 9.33m, 管底标高38.73，管地面埋深约1.56m混凝土234836通信管线K20+950
11、.15区间斜向下穿管线，管底位于区间结构顶部上方约 8.98，管顶标高38.63，管地面埋深约2.12mPVC套管2411060电力管线K20+953.55在区间右线范围内，与线路方向一致，管底位于区间结构顶部上方约9.64m，管顶标高39.27，管地面埋深约1.35mPVC套管25DN200mm上水管线K20+969.5与区间右线正交，管底位于区间结构顶部上方约 9.29m，管顶标高39.16，管地面埋深约1.68m球墨铸铁26DN300mm燃气管线K20+974.55与区间右线正交，管底位于区间结构顶部上方约 8.24m, 管底标高37.95，管地面埋深约2.59m 球墨铸铁27DN200
12、mm上水管线K20+980.55区间右线正交下穿管线，管底位于区间结构顶部上方约9.49m，管顶标高39.46，管地面埋深约1.38m 球墨铸铁28DN100mm上水管线K20+994.55区间右线正交下穿管线，管底位于区间结构顶部上方约9.56m，管顶标高39.53，管地面埋深约1.46m 球墨铸铁29DN150mm上水管线K21+029.55与区间右线正交，管底位于区间结构顶部上方约 10.15m，管顶标高40.24，管地面埋深约1.11m 球墨铸铁30D400mm污水管线K21+040区间左线正交下穿管线，管底位于区间结构顶部上方约8.195m，管底标高38.16，管地面埋深约 2.79
13、m 混凝土31D400mm、D500污水管道K21+040K21+247在地铁结构范围内，与线路方向一致，管底位于地铁区间结构顶部上方4.40-5.65m，混凝土321600*1850电力管线K21+053K21+232区间右线斜向下穿管线，管底位于区间结构顶部上方约4.05m，管顶标高38.55，管地面埋深约 3.01m 混凝土33D400mm、D500mm、D700mm污水管K21+071K21+247在地铁结构范围内，与线路方向一致，管底位于地铁区间结构顶部上方 4.03-5.30m，混凝土34DN400mm上水管道K21+076K21+247在区间右线及安乐林站结构范围内，与线路方向一
14、致，管底位于地铁区间结构顶部上方6.117.19m，球墨铸铁35D500mm、D600污水管道K21+076K21+247在地铁结构范围内，与线路方向一致，管底位于地铁区间结构顶部上方4.23-5.5m，混凝土36DN400mm上水管道K21+144K21+247在地铁结构范围内，与线路方向一致，管底位于地铁区间结构顶部上方6.9-6.83m，球墨铸铁（二）排水系统计算书永安区间施工围挡长87m，宽25m。在在围挡内接近中心位置有一个800mm雨水井，雨水井下部连接一条1350mm雨水管，雨水管管底埋深2.7m。围挡东侧和南侧各有一个大门，大门宽8m，底部与地面有0.2m高空隙，防汛抢险队将在大雨开始10分钟内把大门空隙堵住。通过上网查得在2012年7月21日某某城区平均降雨量为每小时215毫米，地面雨水流速0.75m/s1m/s。排水计算 围挡面积：25X87=2175m3 围挡内每小时最大雨水量：2175X0.215=468m3 围挡外流入围挡内的最大雨水量：2X8X0.2X0.1X10X60=192m3雨
