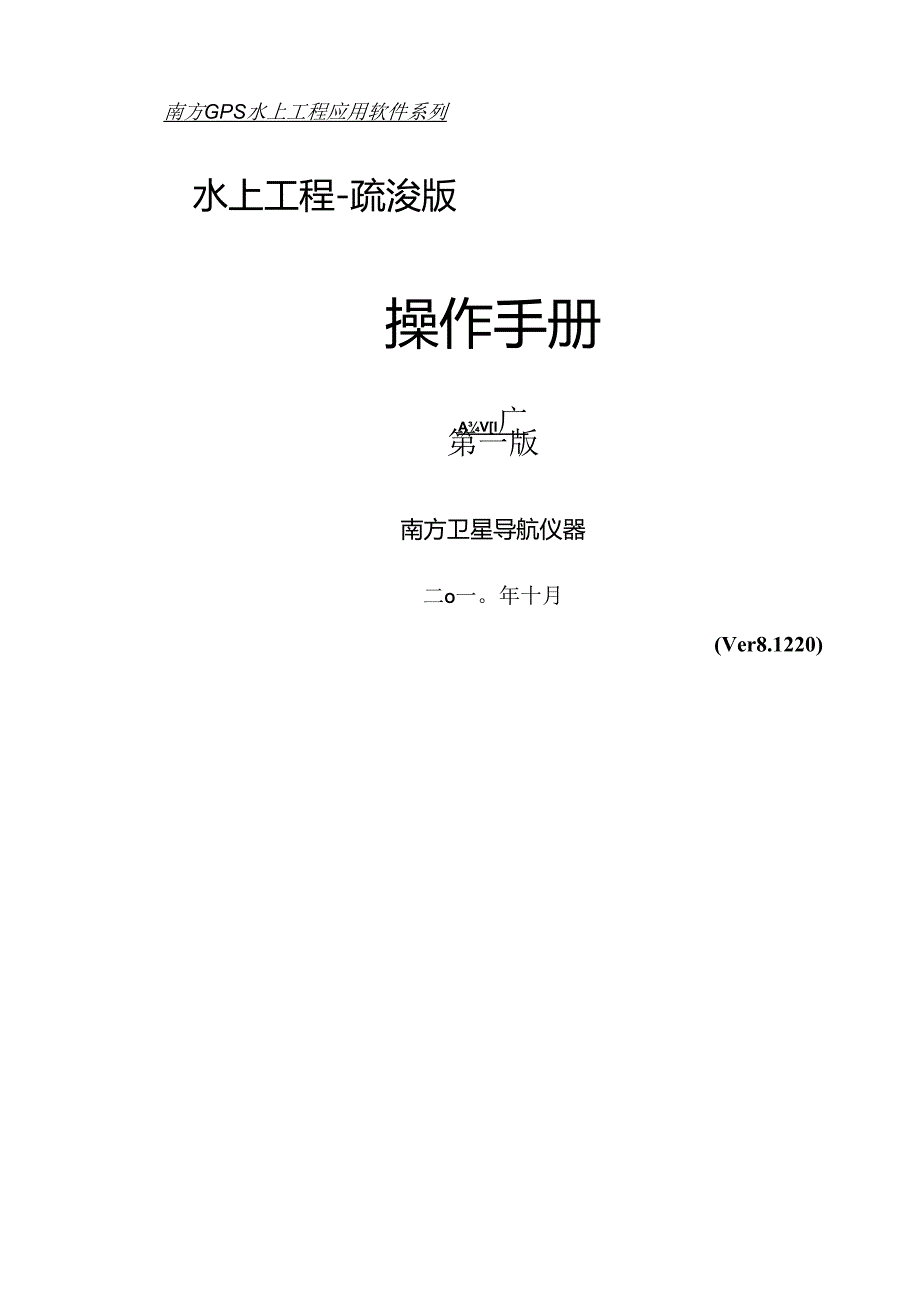

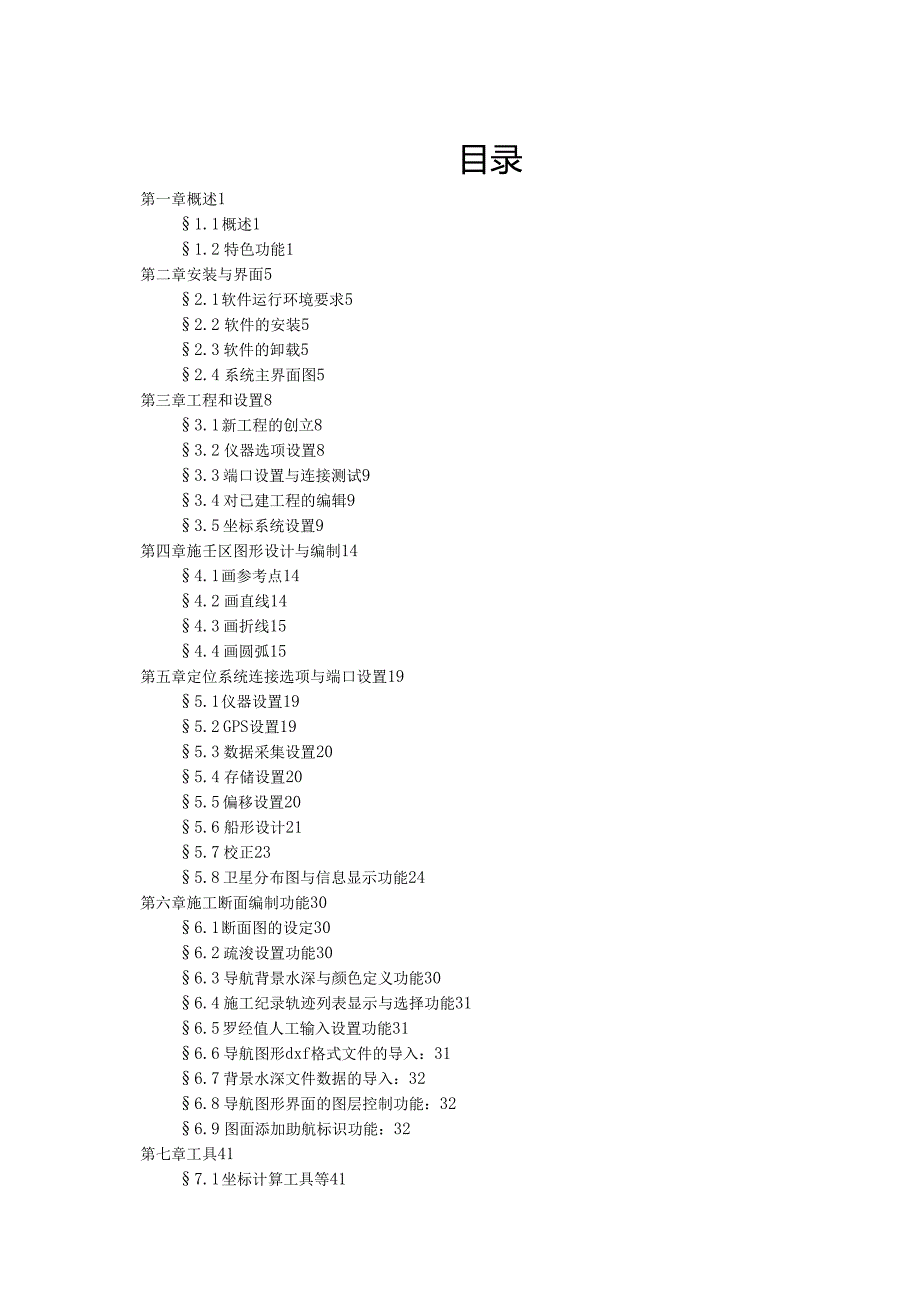

1、南方GPS水上工程应用软件系列水上工程-疏浚版操作手册AVI广第一版南方卫星导航仪器二O一。年十月(Ver8.1220)目录第一章概述11.1 概述11.2 特色功能1第二章安装与界面52.1 软件运行环境要求52.2 软件的安装52.3 软件的卸载52.4 系统主界面图5第三章工程和设置83.1 新工程的创立83.2 仪器选项设置83.3 端口设置与连接测试93.4 对已建工程的编辑93.5 坐标系统设置9第四章施壬区图形设计与编制144.1 画参考点144.2 画直线144.3 画折线154.4 画圆弧15第五章定位系统连接选项与端口设置195.1 仪器设置195.2 GPS设置195.3

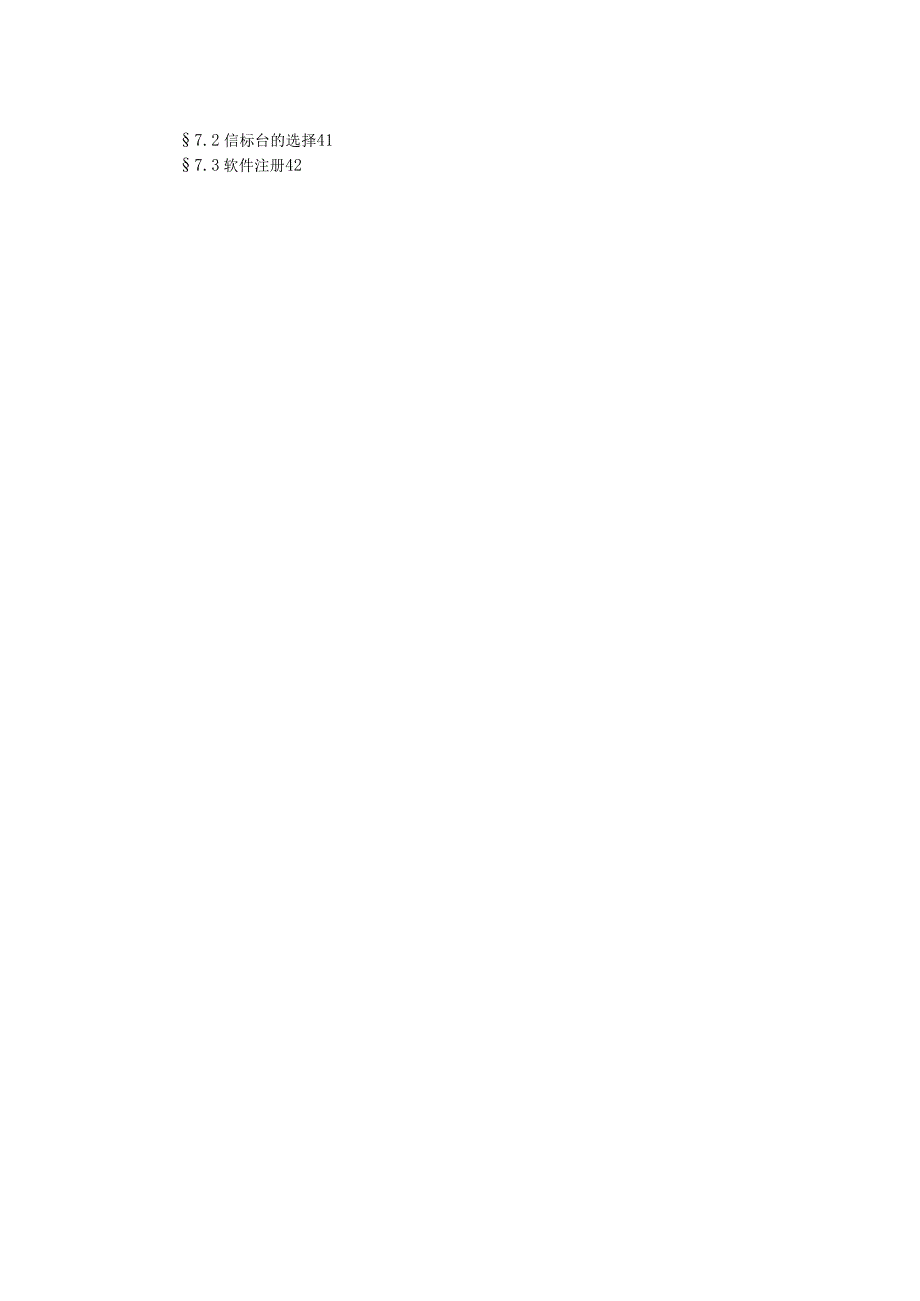

2、 数据采集设置205.4 存储设置205.5 偏移设置205.6 船形设计215.7 校正235.8 卫星分布图与信息显示功能24第六章施工断面编制功能306.1 断面图的设定306.2 疏浚设置功能306.3 导航背景水深与颜色定义功能306.4 施工纪录轨迹列表显示与选择功能316.5 罗经值人工输入设置功能316.6 导航图形dxf格式文件的导入：316.7 背景水深文件数据的导入：326.8 导航图形界面的图层控制功能：326.9 图面添加助航标识功能：32第七章工具417.1 坐标计算工具等417.2 信标台的选择417.3 软件注册427.4 任意或自定义坐标系中的应用42GPS测
3、量相关术语48参考资料51沿海信标台站分布及信号覆盖区域示意图52第一章概述1.1 概述南方疏浚导航版软件是针对疏浚工程行业用户的使用特点和要求所推出的一款专业性软件，简化了局部操作流程，着重对疏浚导航、施工图形、施工方案的编制、施工断面绘制、水深背景数据导入、背景水深颜色分类、导航定位点数据保存与删除、图层控制和绞刀头深度指示与施工断面同步显示等功能的完善，保存了原有的对多种品牌GPS的兼容性，支持双GPS定位与定向，并重点对GPS罗经的位置、航向数据处理与图形导航功能做了全面扩展和补充，使VIIOGPS罗经与导航软件的功能到达完美的系统结合，更好地为疏浚用户提供准确的位置与可靠的航向指示，
4、以满足广阔疏浚用户对系统技术的要求和施工质量控制的要求，最终实现施工质量与施工效益双赢的目的，软件功能适合各类疏浚施工船舶使用，如:耙吸船、绞吸船、抓斗船和链斗船等，其它的还有土工布铺设船、抛石船、抛砂船等。1.2 特色功能1、坐标系统转换功能：具有通用的WGS-84坐标与北京54坐标的转换功能，同时还具备四参数和七参数的高精度转换功能，还可对地方一级独立坐标和二级独立坐标进行地方转换。（在建立新工程栏内）2、端口连接功能：开放式端口连接选项，可连接国内外各类品牌的GPS接收机，包括GPS罗经、双GPS应用、数字角度传感器等等。（在端口设置栏内）3、图形编制功能：施工区域图形设计、施工区图形编
5、制、施工段划分编图、施工方案线绘制、断面图形编绘等等。在绘制直线、折线时可以进行端点捕捉，当绘制直线时有角度和距离显示，可编绘任意图形和文字注释，可起到更有效的施工指导作用，兼容坐标编图和鼠标绘图功能。4、背景水深数据显示功能：可导入南方dat南方SSd和hypack.mtx等格式的水深数据作水深背景图，供施工导航用。5、背景水深颜色分类：可按水深值设置深度分类和颜色，以不同的颜色显示已挖深度和浅点水深加以区分，更直观地显示施工区内的水深值与水深性质。导入SSd水深数据文件可以分色显示，并且可以设置水深分色设置，显示不同深度颜色。6、导航船形设计功能：可依比例设计各类施工船形，根据用户自己的挖
6、泥船特点和规格设计船形，使导航界面更加贴近用户所需的要求。7、测量点偏移设置功能：可按天线位置与挖泥机具的实际距离设置抓斗位置、耙头位置、绞刀头位置和链斗挖泥点位置，准确归算出挖泥点具体位置，为施工提供准确的施工定位，测量点的圆半径可自行定义，圆圈的颜色也可自定义。8、删除内容的选择与定义功能：对于施工导航图形与施工记录点的局部修改或删除功能，是专门为用户在施工中修改施工范围或另行划分施工区及删除过多的记录点、水深、注记、参考点、区域分界线等，为了防止无意中删除其它需要继续使用或仍需保存的点、线、注记和水深等，在删除功能中增加了删除内容的选项和定义，以确保导航图形界面中的每一项内容不会被随意删
7、除。9、导航界面图层控制功能：新增的此项功能可以显示或锁定普通文本、水深注记、测量点、轨迹点等图层、单个删除、区域删除、全部删除。在删除时只能删除当前选择的图层元素。现在可以单个删除，区域删除，全部删除测量点和轨迹点，将轨迹线显示和轨迹点显示的的功能换成图层进行控制，但前提是要选择它所在的图层，并且是在非锁定状态。图1-1主界面10、导航图面旋转功能：为了满足局部特殊用户和基槽施工用户的特别需要，导航图面的旋转功能可为他们提供较为方便、直观的显示界面，进一步表达软件的个性化与灵活的开放界面。IK导航界面下的断面显示功能：对自带绞刀桥梁角度传感器或另配安装角度传感器的绞吸船，该软件都可以对其读取
8、角度数据，连续计算和显示绞刀头的实时深度，并与实际施工断面同步显示绞刀头深度和摆动方向，为绞吸船提供先进的定位和监控功能，可更有效和更准确地控制施工和船舶操控，实现施工导航的三维显示与三维控制，是促进和提高施工质量与施工效益的最有效的手段。图1-2断面显示功能12、固定偏差设置功能：该功能是为了消除坐标系延伸或通用坐标系转换所产生的固定偏差而特设的一项偏移校正，目的是提高定位系统与当地坐标系重合精度，确保施工导航定位的实际精度和施工质量。13、测线记录文件名的日期功能：新版软件在记录时会自动冠以当前日期显示、记录，线号顺序也会自动排列，方便用户根据施工日期选择显示施工的记录，解决了翻开旧的工程
9、,测量线文件名无日期而不方便查对的问题。14、导航界面的比例缩放功能：在一定的比例显示中容易产生字符过大，线条和注记都不能按比例缩小，造成图面凌乱，整洁度不好，该功能的完善解决了图形显示凌乱问题，现在当各种文字显示缩小到一定程度后会用方框表示，或以点表示。15、线条绘制定义和标绘助航标识功能：新增绘制线条图标颜色和助航标识添加与选择功能，在绘制线条选择，线条宽度的工具栏内，可以设置画线和各种布线的线条宽度和颜色,可在施工导航图面上标绘助航标识和添加施工现场的临时灯标或灯鼓标识，供施工、航行实地参照，以确保施工平安。16、水深数据导入类型：新增导入水深数据还包括：中海达图形文件、hypack的m
10、tx水深文件，并增加了导入图形数据时，可以重新设置线型，并解决了修改工程后图形丧失的问题。17、测量点数据合并保存功能：新增“测量数据合并保存”功能在点击保存后可为下次翻开该工程文件时提供更快的速度。图1-3测量数据合并保存功能18、导航界面背景字符大小调整功能：新增的背景字符大小调整功能快捷键但可为用户提供随时调整背景水深字符大小、测量点圆圈大小和施工区内注记大小等功能，通过移动调整滑杆直到背景字符大小适宜为止，以弥补所导入的水深、数据、标识等字符在转换、导入过程中因原始比例不同所产生的显示比例偏小的因素，到达适宜的字符显示比例，可根据个人要求任意放大或缩小，直到自己满意为止。图1-4背景字
11、符大小调整功能图1-5字符调整界面第二章安装与界面2-1软件运行环境要求自由行软件运行环境要求如下：1 .主机：与IBM兼容的微机或者笔记本机586以上2 .操作系统：WINDOWS98ME2000Xp3 .硬盘：不小于IOGB的空间4 .内存：256MB以上5 .串口不少于一个，要进行水深测量需要可以扩充的PCMClA插槽或者USB口 2.2 件的安装用户在购置水上GPS测量系统时，应注意查收配件是否齐全，配件包括一张光盘、一个软件狗以及软件的操作手册，水上GPS测量系统的所有软件全部压缩在一个软件包内，在安装时会解压至指定的目录内。图2-1安装界面将软件光盘插入光驱，执行光盘上的SETUP
12、.EXE,点击“下一步”按钮，设置安装的路径。默认的安装路径是C:Program南方测绘，也可以点击“更改”按钮选择安装的路径。选定后点击“下一步”按钮，进入到安装界面，点击“安装”按钮，显示安装的进度，安装结束后将提示安装成功，然后点击“完成”按钮，结束安装程序。然后安装加密狗的驱动程序，并将软件狗插到USB接口上，最后在开始菜单中或桌面上执行“自由行”图标即可运行该程序。 2.3 件的卸载如果在计算机中已存在自由行软件，因为故障而使自由行软件不能正常运行，或者需要更新自由行软件的版本，这时需要先将原有的自由行软件进行卸载。最简单的方法是运行开始菜单一程序一南方水上工程软件一卸载自由行】，会
13、弹出一个对话框确认是否要卸载，点确定后，就会自动卸载。此外，还有一个卸载方法是通过控制面板中的添加/删除程序中找到水上工程软件一一自由行，点击删除按钮，这时会弹出一个是否删除确实认对话框，点击是，即可进行自动卸载。图2-2软件的卸载 2.4 统主界面图图2-3主界面图2-4工具栏窗口主界面说明:左侧为定位系统信息栏，显示内容包括：时间、位置解、卫星数量、航向、航速、导航信息、经纬度、XY坐标及其它相关信息。上方为软件功能快捷工具栏，操作时可提供功能选择快捷响应，便于随时操作。大窗口为导航主界面窗口，主要显示施工区图和当前船位和其它设置需要显示的内容。下部窗口为多项显示窗口，有信息提示、导航信息
14、、放样信息、水深数据和施工断面等多项显示功能选择。图2-4下部窗口第三章工程和设置 3.1 新工程的创立图3-1创立工程当运行自由行软件时，会弹出如下一个对话框：图3-2新建向导先填写施工单位、施工地点、操作人员、备注这些根本工程信息，然后点击工程文件栏中的存放位置的右边的匚二1按钮,修改工程存储位置，默认的工程存储位置在“C：南方自由行测量数据”目录下。填写完根本信息之后，点击左边的投影参数，进入到投影参数设置界面，如下列图所示：图3-3投影参数设置在椭球J栏中选择测量坐标系所使用的椭球，默认的椭球为“北京一54椭球；在投影方式选择框中选择所需要的投影方式，默认投影方式为“高斯投影；在中央子
15、午线编辑框中输入当地的中央子午线，默认的中央子午线为0,中央子午线的输入格式可以从注释栏中看到为“dd.mmssssss；当需要对坐标系的X坐标或Y坐标进行改正时，可以将改正值分别输入到X常数和丫常数编辑框中，X常数默认值为0,Y常数默认值为500000；如果需要对坐标系进行缩放，可以在尺度比编辑框中输入比例因子，默认的比例因子为1;投影高应跟作业区域的要求输入，默认的投影高为0。设置完投影参数后，点击左边的转换参数，进入转换参数输入界面，如下列图所示：图3-4转换参数设置根据实际工程作业的需要，可以使用七参数、四参数和校正参数，在输入所用的参数时，应先选中相应的参数使用复选框，再输入参数。完成转换参数输入操作以后，点击左边的仪器选择，进入到仪器选择界面。 3.2 3.2仪器选项设置仪器选项设置窗如下列图所示：图3-5仪器选择设置下列图为翻开仪器选项栏：图3-6GPSl配置窗口在型号下拉框中选择所使用的GPS类型，一般每种型号的GPS对应一种数据格式，所以数据格
