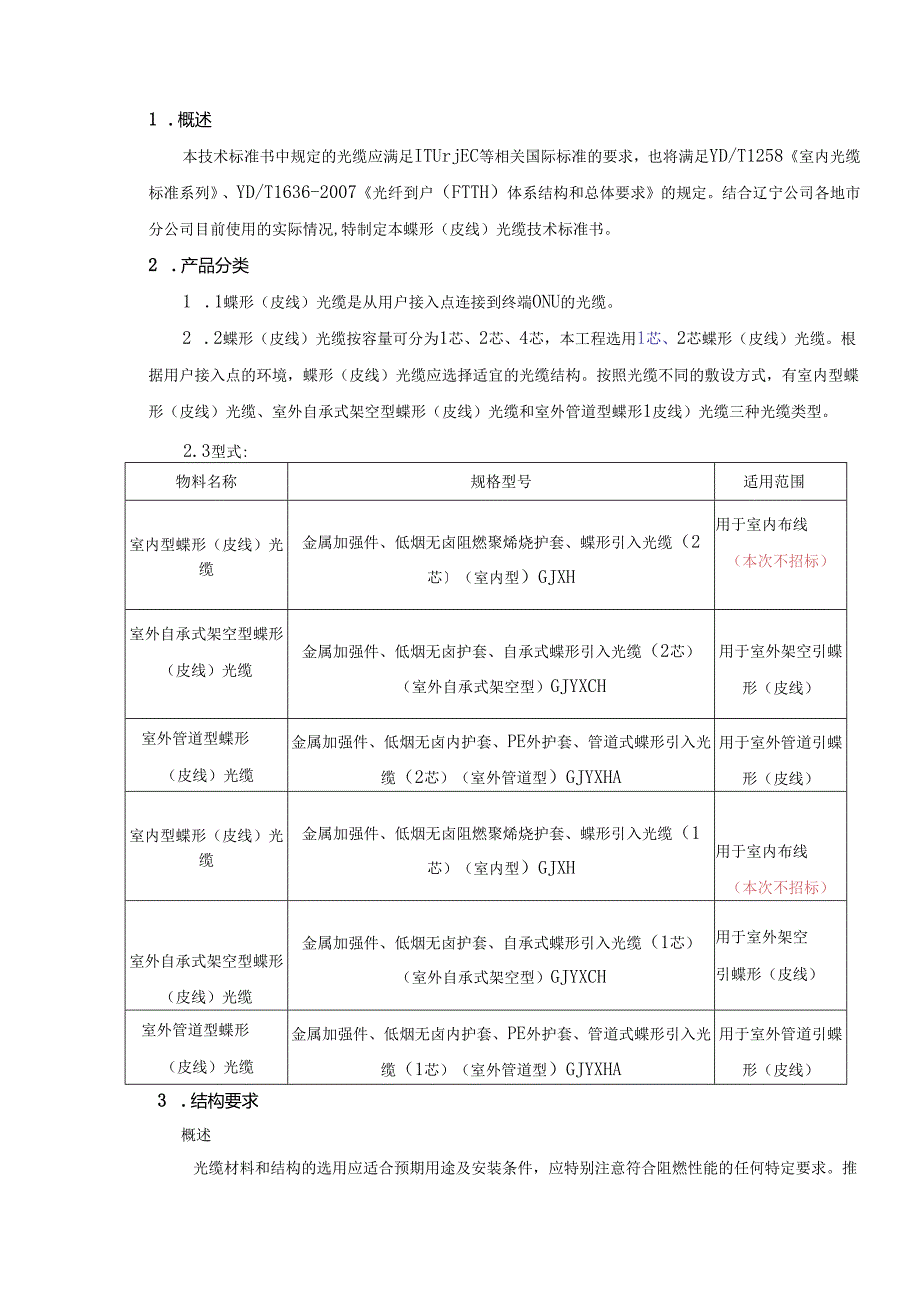

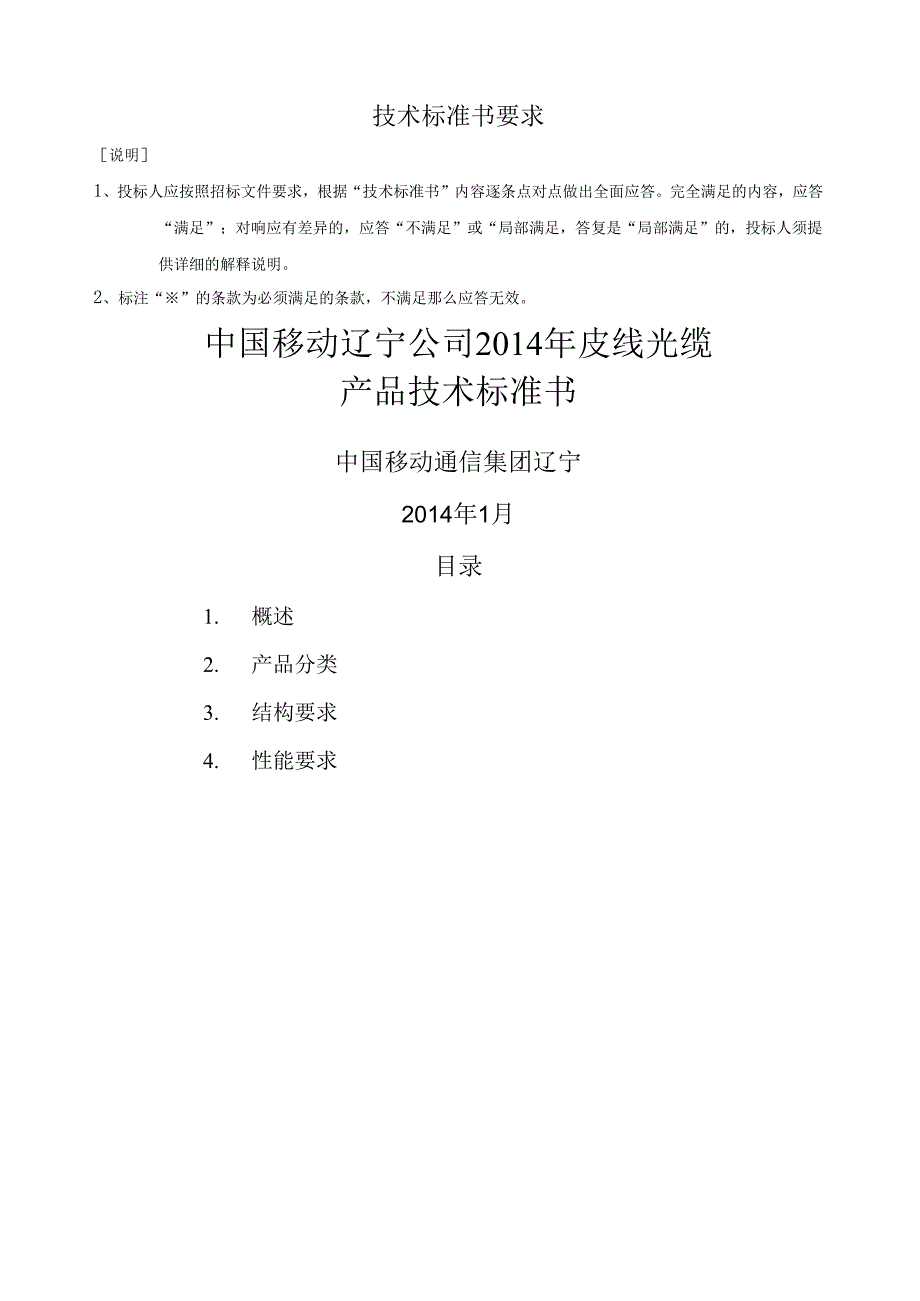

1、技术标准书要求说明1、投标人应按照招标文件要求，根据“技术标准书”内容逐条点对点做出全面应答。完全满足的内容，应答“满足”；对响应有差异的，应答“不满足”或“局部满足，答复是“局部满足”的，投标人须提供详细的解释说明。2、标注“”的条款为必须满足的条款，不满足那么应答无效。中国移动辽宁公司2014年皮线光缆产品技术标准书中国移动通信集团辽宁2014年1月目录1. 概述2. 产品分类3. 结构要求4. 性能要求1 .概述本技术标准书中规定的光缆应满足ITUrjEC等相关国际标准的要求，也将满足YD/T1258室内光缆标准系列、YD/T1636-2007光纤到户（FTTH）体系结构和总体要求的规定
2、。结合辽宁公司各地市分公司目前使用的实际情况,特制定本蝶形（皮线）光缆技术标准书。2 .产品分类1 .1蝶形（皮线）光缆是从用户接入点连接到终端ONU的光缆。2 .2蝶形（皮线）光缆按容量可分为1芯、2芯、4芯，本工程选用1芯、2芯蝶形（皮线）光缆。根据用户接入点的环境，蝶形（皮线）光缆应选择适宜的光缆结构。按照光缆不同的敷设方式，有室内型蝶形（皮线）光缆、室外自承式架空型蝶形（皮线）光缆和室外管道型蝶形1皮线）光缆三种光缆类型。2.3型式:物料名称规格型号适用范围室内型蝶形（皮线）光缆金属加强件、低烟无卤阻燃聚烯烧护套、蝶形引入光缆（2芯（室内型）GJXH用于室内布线（本次不招标）室外自承式
3、架空型蝶形（皮线）光缆金属加强件、低烟无卤护套、自承式蝶形引入光缆（2芯）（室外自承式架空型）GJYXCH用于室外架空引蝶形（皮线）室外管道型蝶形（皮线）光缆金属加强件、低烟无卤内护套、PE外护套、管道式蝶形引入光缆（2芯）（室外管道型）GJYXHA用于室外管道引蝶形（皮线）室内型蝶形（皮线）光缆金属加强件、低烟无卤阻燃聚烯烧护套、蝶形引入光缆（1芯）（室内型）GJXH用于室内布线（本次不招标）室外自承式架空型蝶形（皮线）光缆金属加强件、低烟无卤护套、自承式蝶形引入光缆（1芯）（室外自承式架空型）GJYXCH用于室外架空引蝶形（皮线）室外管道型蝶形（皮线）光缆金属加强件、低烟无卤内护套、PE外

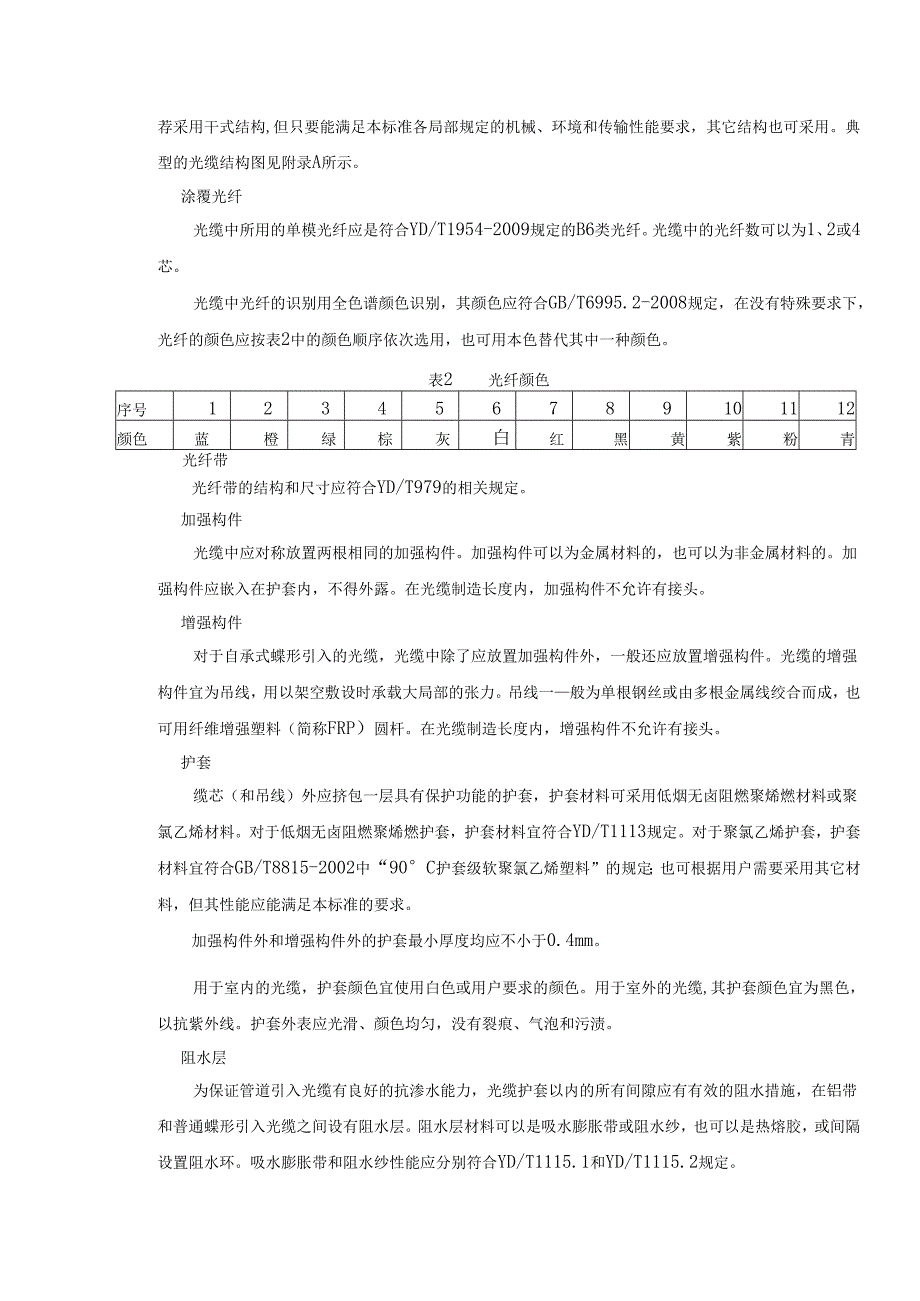

4、护套、管道式蝶形引入光缆（1芯）（室外管道型）GJYXHA用于室外管道引蝶形（皮线）3 .结构要求概述光缆材料和结构的选用应适合预期用途及安装条件，应特别注意符合阻燃性能的任何特定要求。推荐采用干式结构,但只要能满足本标准各局部规定的机械、环境和传输性能要求，其它结构也可采用。典型的光缆结构图见附录A所示。涂覆光纤光缆中所用的单模光纤应是符合YD/T1954-2009规定的B6类光纤。光缆中的光纤数可以为1、2或4芯。光缆中光纤的识别用全色谱颜色识别，其颜色应符合GB/T6995.2-2008规定，在没有特殊要求下，光纤的颜色应按表2中的颜色顺序依次选用，也可用本色替代其中一种颜色。表2光纤颜
5、色序号123456789101112颜色蓝橙绿棕灰白红黑黄紫粉青光纤带光纤带的结构和尺寸应符合YD/T979的相关规定。加强构件光缆中应对称放置两根相同的加强构件。加强构件可以为金属材料的，也可以为非金属材料的。加强构件应嵌入在护套内，不得外露。在光缆制造长度内，加强构件不允许有接头。增强构件对于自承式蝶形引入的光缆，光缆中除了应放置加强构件外，一般还应放置增强构件。光缆的增强构件宜为吊线，用以架空敷设时承载大局部的张力。吊线一般为单根钢丝或由多根金属线绞合而成，也可用纤维增强塑料（简称FRP）圆杆。在光缆制造长度内，增强构件不允许有接头。护套缆芯（和吊线）外应挤包一层具有保护功能的护套，护套
6、材料可采用低烟无卤阻燃聚烯燃材料或聚氯乙烯材料。对于低烟无卤阻燃聚烯燃护套，护套材料宜符合YD/T1113规定。对于聚氯乙烯护套，护套材料宜符合GB/T8815-2002中“90C护套级软聚氯乙烯塑料”的规定；也可根据用户需要采用其它材料，但其性能应能满足本标准的要求。加强构件外和增强构件外的护套最小厚度均应不小于0.4mm。用于室内的光缆，护套颜色宜使用白色或用户要求的颜色。用于室外的光缆,其护套颜色宜为黑色，以抗紫外线。护套外表应光滑、颜色均匀，没有裂痕、气泡和污渍。阻水层为保证管道引入光缆有良好的抗渗水能力，光缆护套以内的所有间隙应有有效的阻水措施，在铝带和普通蝶形引入光缆之间设有阻水层
7、。阻水层材料可以是吸水膨胀带或阻水纱，也可以是热熔胶，或间隔设置阻水环。吸水膨胀带和阻水纱性能应分别符合YD/T1115.1和YD/T1115.2规定。普通蝶形引入光缆和自承式蝶形引入光缆无此要求。光缆的典型结构尺寸应满足表3的规定表3光缆的典型结构尺寸光缆类别外形尺寸标称值(HX1.)容差1芯和2芯4芯带1芯和2芯4芯带蝶形(皮线)光缆2.03.02.04.00.10.2注1：H表示光缆的短轴长，1.表示光缆的长轴长。注2：对于自承式的光缆，除开吊线局部的尺寸应满足该表的规定。注3:对于管道式的光缆，剥除护套及外加强件后的尺寸应满足该表的规定。标准制造长度光缆的标准制造长度系列应符合表4规定
8、。光缆交货长度宜为标准制造长度。光缆在交货长度上不应有光纤接头。表4光缆标准制造长度系列标称值(m)容差(%)5000+5100020004 .性能要求光缆中的光纤性能单模光纤弯曲不敏感光纤(B6)应符合ITU-TG.657A2的规定。光纤带光纤带的各项性能应符合YD/T979的相关规定。成缆后光纤的衰减特性成缆后光纤的最大衰减值应符合表5的规定或应不超过用户与制造者双方协议认可值。表5成缆后光纤的最大衰减值光纤类型使用波长（nm）最大衰减值（dBkm）G.657A213100.4015500.28护套性能光缆护套的机械物理特性应符合表6、表7的规定，假设有性能更优的其他材料，经同意后也可采用
9、。表6护套的机械物理性能序号项目单位指标聚氯乙烯阻燃聚烯燃1抗拉强度热老化处理前最小值）MPa12.510.0热老化处理后变化率ITSl（最大值）%20热老化处理温度1002热老化处理时间h24X102断裂伸长率热老化处理前（最小值）%150125热老化处理后（最小值）%125100热老化前后变化率IEBI（最大值）%20热老化处理温度1002热老化处理时间h24X103耐热冲击外表无裂纹热处理温度1502热处理时间h14耐环境应力开裂（50,96h）个0/10表7外护套的机械物理性能光缆机械性能一般要求机械性能包括可别离性、拉伸、压扁、冲击、反复弯曲、扭转和弯折等工程,并应通过规定的试验方法
10、和试验条件来检验。对于自承式蝶形引入光缆，除了拉伸力和压扁力应满足本标准要求外，其它机械性能应满足YD/T1770-2008的要求。可别离性a）该条款只对蝶形引入光缆局部进行检验，而对自承式蝶形引入光缆应将吊线局部剥除后进行；b）应能从光缆别离口处较容易地将光缆别离20Omnb其撕裂力的最小值应不低于3N,最大值应不大于10N；c）别离后，光纤应能完全裸露出来，且着色层无明显剥落，别离出来的光纤应不能从剩余的光缆中用手抽动出来;加强构件处的护套应保持完整,无裂纹。拉伸性能光缆的允许拉伸力应符合表7规定。在长期允许拉力下光纤应变应不大于0.2%,光纤应无明显附加衰减；在短暂拉力下光纤应变应不大于
11、0.4乐应无明显剩余附加衰减，护套应无目视可见的开裂。表7光缆允许拉伸力和压扁力光缆类型受力类型拉伸力（N）压扁力(N100mm)室内型蝶形（皮线）光缆GJXII短期2002200长期1001000室外管道型蝶形（皮线）光缆GJYXCH短期6002200长期3001000室外管道型蝶形（皮线）光缆GJYXHA短期6001000长期300500压扁性能光缆的允许压扁力应符合表7规定。光缆弯曲半径光缆最小弯曲半径应满足表8的要求，弯曲应在光缆的扁平方向上进行。表8光缆最小弯曲半径光纤类别静态（工作时）动态（安装时）G.657A21025环境性能通那么光缆的环境性能包括衰减温度特性、阻燃特性、低温下
12、卷绕性能等工程，并应通过规定的相应试验方法和试验条件来检验。但对于自承式蝶形引入光缆，除了满足本标准要求外，其他环境性能还应满足YD/T1770-2008的要求。适用温度范围及其衰减温度特性光缆的适用温度范围及其光纤对于20时的允许温度附加衰减的分级应符合表9规定。表9光缆的使用温度范围和允许温度附加衰减分级代号适用温度范围（）允许光纤附加衰减（dBkm）适用环境低限TA高限TBA-5+50不大于0.20室内敷设环境B-10+60不大于0.30室外敷设环境C-40+60不大于0.40室外敷设环境注：光缆温度附加衰减为适用温度下相对于20C的光纤衰减差。阻燃性能阻燃光缆的燃烧性能应满足：阻燃性：应能通过单根垂直燃烧试验。用户要求时，垂直布放于竖井的光缆阻燃性应通过C类成束燃烧试验；烟密度：透光率不小于50%；腐蚀性：光缆燃烧时产生气体的PH值应不小于4.3,电导率应不大于10S/mmO低温下卷绕性能温度特性C级的光缆应具有耐一15C低温下卷绕的能力。试验完成后，光纤应不断裂，护套应无目视可见的开裂。渗水性能在常温下,将3m长一段管道式蝶形光缆Im水头加在光缆一端的全部截面上,保持24小时，试验的另一端（未密封端），应检测不到水。附录A（资料性附录）光缆结构示意图图1室内型蝶形皮线光缆结构示意图图2室外自承式架空型蝶形皮线光缆结构示意图图2室外管道型蝶形皮线光缆结构示意图
