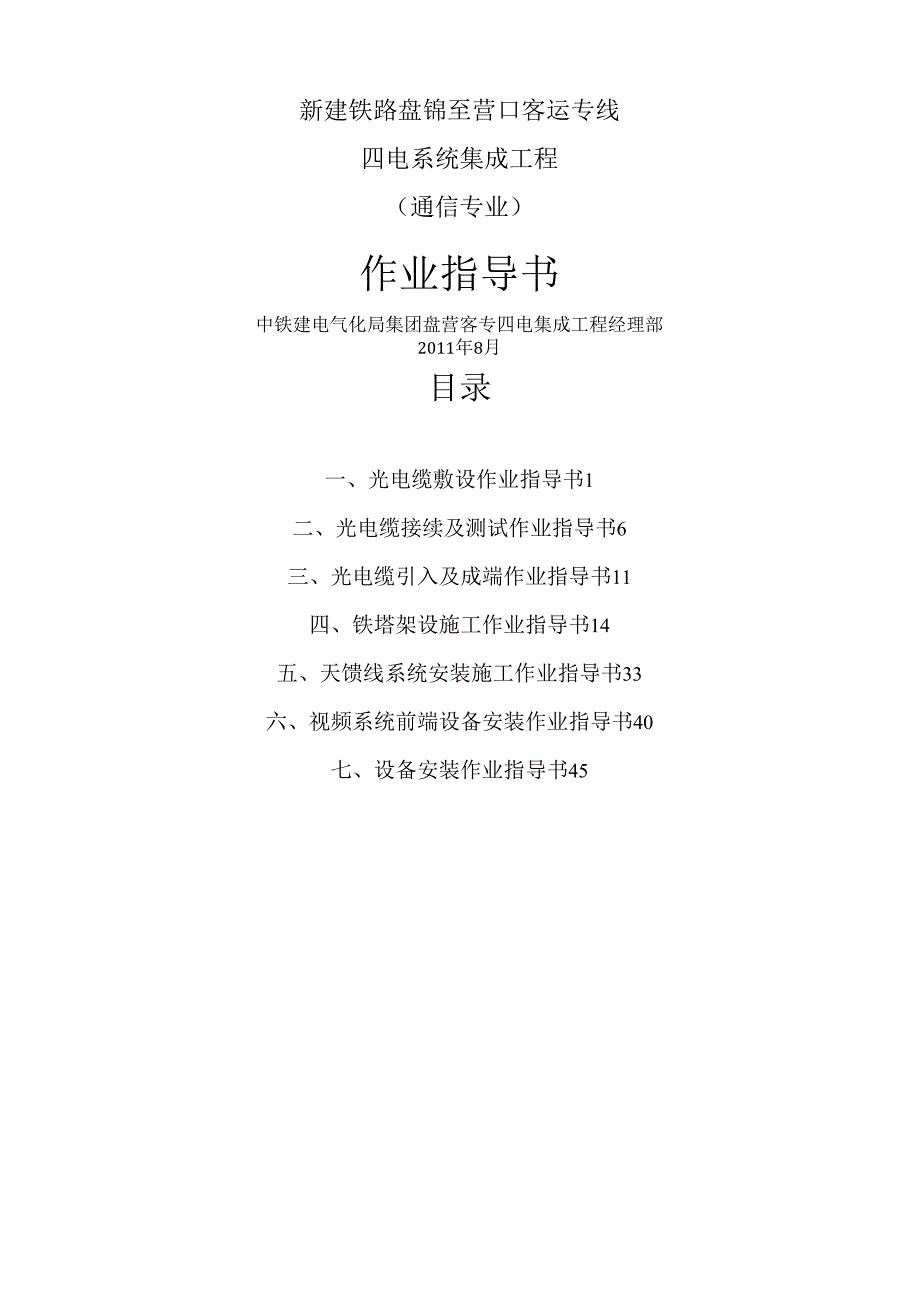

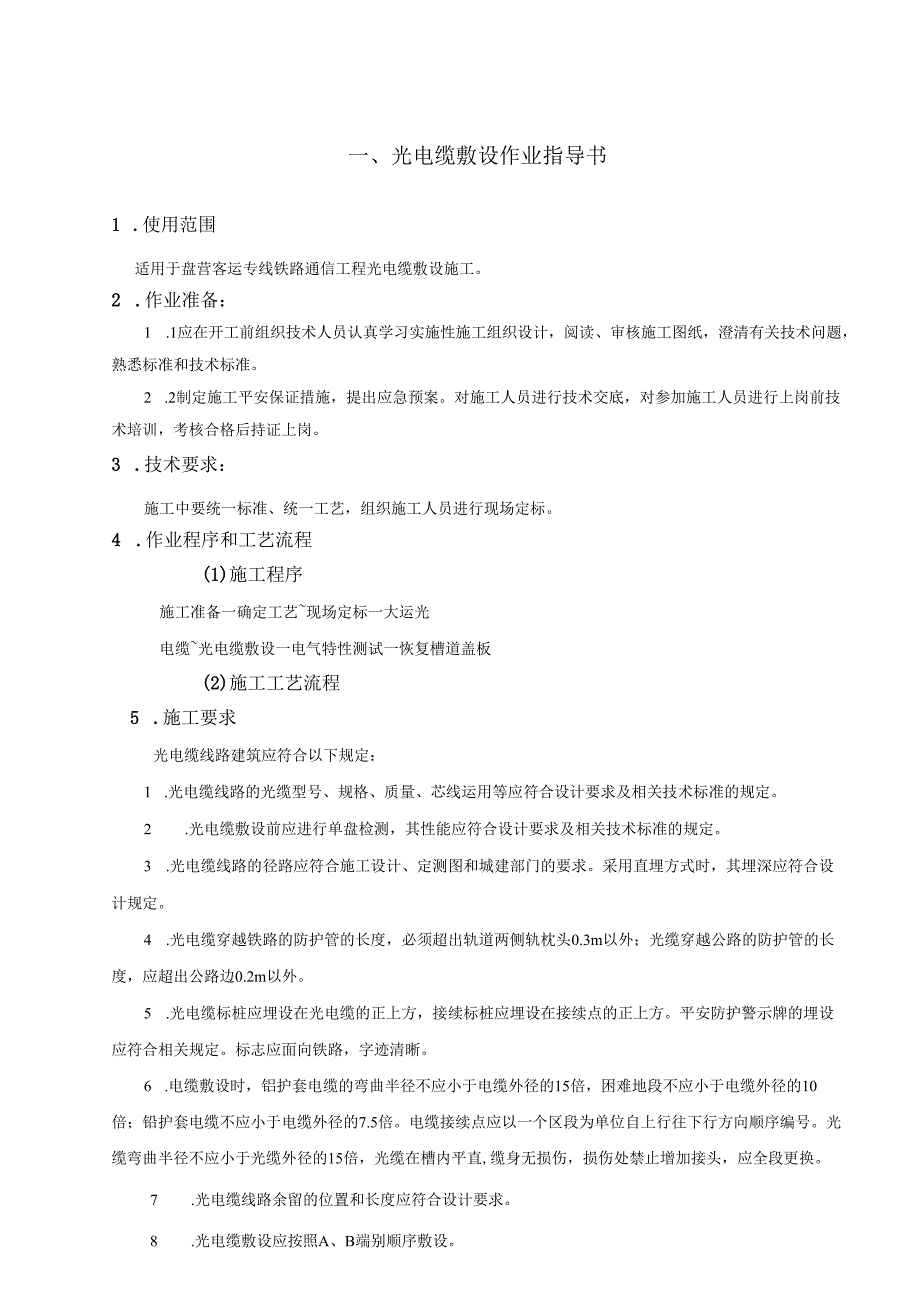

1、新建铁路盘锦至营口客运专线四电系统集成工程（通信专业）作业指导书中铁建电气化局集团盘营客专四电集成工程经理部2011年8月目录一、光电缆敷设作业指导书1二、光电缆接续及测试作业指导书6三、光电缆引入及成端作业指导书11四、铁塔架设施工作业指导书14五、天馈线系统安装施工作业指导书33六、视频系统前端设备安装作业指导书40七、设备安装作业指导书45一、光电缆敷设作业指导书1 .使用范围适用于盘营客运专线铁路通信工程光电缆敷设施工。2 .作业准备：1 .1应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉标准和技术标准。2 .2制定施工平安保证措施，提出应
2、急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3 .技术要求：施工中要统一标准、统一工艺，组织施工人员进行现场定标。4 .作业程序和工艺流程(1)施工程序施工准备一确定工艺现场定标一大运光电缆光电缆敷设一电气特性测试一恢复槽道盖板(2)施工工艺流程5 .施工要求光电缆线路建筑应符合以下规定：1 .光电缆线路的光缆型号、规格、质量、芯线运用等应符合设计要求及相关技术标准的规定。2 .光电缆敷设前应进行单盘检测，其性能应符合设计要求及相关技术标准的规定。3 .光电缆线路的径路应符合施工设计、定测图和城建部门的要求。采用直埋方式时，其埋深应符合设计规定。4 .
3、光电缆穿越铁路的防护管的长度，必须超出轨道两侧轨枕头0.3m以外；光缆穿越公路的防护管的长度，应超出公路边0.2m以外。5 .光电缆标桩应埋设在光电缆的正上方，接续标桩应埋设在接续点的正上方。平安防护警示牌的埋设应符合相关规定。标志应面向铁路，字迹清晰。6 .电缆敷设时，铝护套电缆的弯曲半径不应小于电缆外径的15倍，困难地段不应小于电缆外径的10倍；铅护套电缆不应小于电缆外径的7.5倍。电缆接续点应以一个区段为单位自上行往下行方向顺序编号。光缆弯曲半径不应小于光缆外径的15倍，光缆在槽内平直,缆身无损伤，损伤处禁止增加接头，应全段更换。7 .光电缆线路余留的位置和长度应符合设计要求。8 .光电

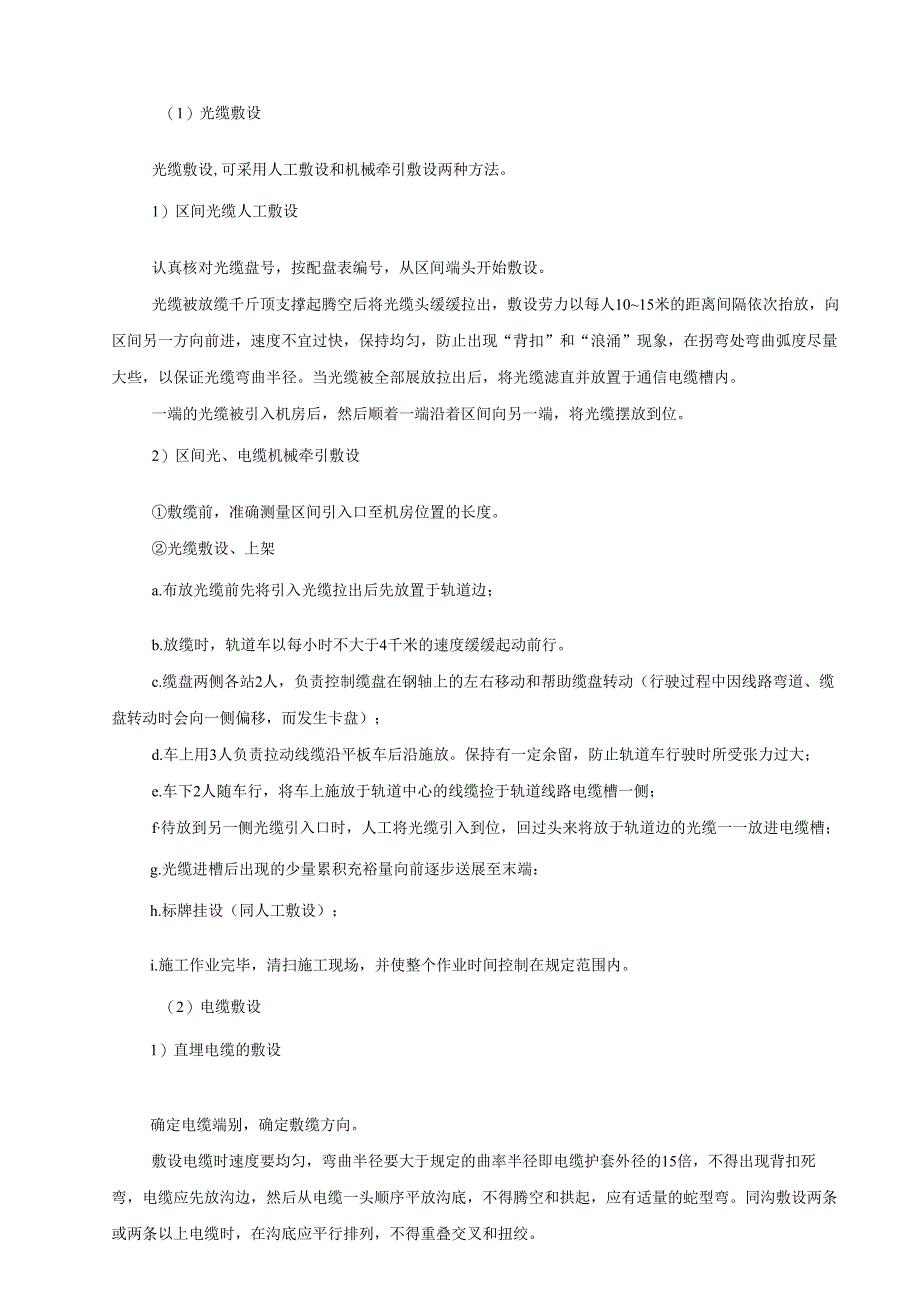

4、缆敷设应按照A、B端别顺序敷设。（1）光缆敷设光缆敷设,可采用人工敷设和机械牵引敷设两种方法。1）区间光缆人工敷设认真核对光缆盘号，按配盘表编号，从区间端头开始敷设。光缆被放缆千斤顶支撑起腾空后将光缆头缓缓拉出，敷设劳力以每人1015米的距离间隔依次抬放，向区间另一方向前进，速度不宜过快，保持均匀，防止出现“背扣”和“浪涌”现象，在拐弯处弯曲弧度尽量大些，以保证光缆弯曲半径。当光缆被全部展放拉出后，将光缆滤直并放置于通信电缆槽内。一端的光缆被引入机房后，然后顺着一端沿着区间向另一端，将光缆摆放到位。2）区间光、电缆机械牵引敷设敷缆前，准确测量区间引入口至机房位置的长度。光缆敷设、上架a.布放光
5、缆前先将引入光缆拉出后先放置于轨道边；b.放缆时，轨道车以每小时不大于4千米的速度缓缓起动前行。c.缆盘两侧各站2人，负责控制缆盘在钢轴上的左右移动和帮助缆盘转动（行驶过程中因线路弯道、缆盘转动时会向一侧偏移，而发生卡盘）；d.车上用3人负责拉动线缆沿平板车后沿施放。保持有一定余留，防止轨道车行驶时所受张力过大；e.车下2人随车行，将车上施放于轨道中心的线缆捡于轨道线路电缆槽一侧；f待放到另一侧光缆引入口时，人工将光缆引入到位，回过头来将放于轨道边的光缆一一放进电缆槽；g.光缆进槽后出现的少量累积充裕量向前逐步送展至末端：h.标牌挂设（同人工敷设）；i.施工作业完毕，清扫施工现场，并使整个作业
6、时间控制在规定范围内。（2）电缆敷设1）直埋电缆的敷设确定电缆端别，确定敷缆方向。敷设电缆时速度要均匀，弯曲半径要大于规定的曲率半径即电缆护套外径的15倍，不得出现背扣死弯，电缆应先放沟边，然后从电缆一头顺序平放沟底，不得腾空和拱起，应有适量的蛇型弯。同沟敷设两条或两条以上电缆时，在沟底应平行排列，不得重叠交叉和扭绞。按敷设电缆径路图画径路白线，开挖电缆沟。光电缆径路落差须缓，拐弯禁急。沟底应平整，无碎石、硬坎，地形复杂地段沟底要平缓，石质地段沟底铺细土。电缆敷设完毕，应请建设单位、监理单位及施工单位的颁量检查部门共同进行隐蔽工程验收。电缆沟回填时先回填细土15厘米后再进行全面回填，严禁将石块
7、砖头等砸、压电缆。路肩、站区的电缆沟要夯实填平，农田、大地缆沟，上方要回填成正梯形。埋设标石：电缆标石应埋设在电缆径路的正上方。埋设在拐弯、接头、交叉、过涵桥、进出建筑物等地段应埋设标桩。直线段间隔50米加设标桩。标桩露出地面以40Cm为宜。2）电缆槽道内敷设电缆开启槽道盖板，盖板要平稳摆放在槽道的一侧，槽道内要去除干净。电缆敷设在槽道内，要有一定的余量自然弯曲。多条电缆同槽敷设时，要平行摆放不得交叉扭绞。槽道盖板要盖齐盖稳，不得压砸电缆。电缆接续后余留0.81.5米。通信站引入口外余留35米。穿越30米以上河流时两岸各余留15米。200米及以上大桥两端和250500米的隧道两端各余留13米。
8、通过500米以上隧道应在大避车洞内适当余留。槽道敷设电缆在其首端、末端、分支处应挂标志牌。多条电缆同沟敷设时，应间隔一段距离挂标识牌。6 .劳动组织序号工程单位数量备注1负责人人1负责整个敷缆的指挥协调工作2技术主管人23工班长人34平安员人25防护员人36敷缆人km50依据单盘光（电）缆的长度定7.材料要求序号名称规格型号单位数量备注1光（电）缆盘1Ikm2塑料子管m依据工程情况定3铁线3.0kg依据工程情况定4棉纱kg15标石个依据工程情况定6热缩端帽套依据工程情况定7水泥槽m依据工程情况定8汽油93号kg依据工程情况定9油麻沥青kg依据工程情况定8.作业机具配置主要设备机具配置表序号名称
9、规格单位数量备注1卷尺3m把42手钳把23对讲机部94喇叭口个依据工程情况定5电缆支架套16铁锹把依据工程情况定7防护旗面依据工程情况定8口哨个依据工程情况定9喇叭只19.质量控制及检验9.1质量控制350Kmh客专通信干线光缆线路主要沿铁路两侧站前预留槽道敷设，分支光缆一般采用分歧接头的方式引出，干线光缆在槽道内线路损耗很小，光缆可以按实际距离的103%105%进行配盘。分歧光缆引出在路基段电缆井上有电缆引出口，电缆可以从引出口处修水泥槽道穿过水沟、护坡后再直埋至机房。如施工时站前单位护坡还未做，在设计允许的情况下可提前预埋PE管引出，在隧道口有馈线引出时应为馈线单独预埋一根。分歧光缆桥上引
10、下根据现场条件可采用走线架方式和钢槽方式引下，不管哪种方式光缆引下都应该同时施工，防止重复高空作业，引下处要及时用水泥包封防止破坏。桥隧相连处无路基过渡的情况下光缆引出应和站前单位保持密切联系，在浇筑桥梁挡墙时预埋钢管引出。综合视频用光电缆引出，应该在做视频根底的同时进行施工，可以采取钢管水泥包封的方式跨越水沟。短段光缆长度不得低于200mo槽道光缆敷设后的平安问题非常突出，光缆的敷设时机选择非常重要。光缆敷设时间应尽量的靠后，首先是要在站前槽道根本修好，还应协调信号专业、综合地线和防灾施工单位,要在它们缆线敷设完成后进行。光缆在槽道内敷设应尽量贴着槽道壁,特殊地段可用扣沙袋、扣水泥槽的方式保
11、护，在站前封盖槽道盖板时应安排足够的人员进行监护。9. 2质量检验10. 2.1符合高速铁路通信工程施工质量验收标准TB10755-201011. 2.2符合设计标准及相关技术标准12. 2.3符合铁路客专通信技术装备标准（运基通信201035号文）10.平安及环保要求10. 1人工布放光（电）缆时，人员应间隔5IOnI。10.2 装卸光（电）缆时，应使用吊车。当使用跳板时应小心装卸，严禁将光（电）缆从车上直接推落到地。10.3 机械起吊光（电）缆时，必须对起吊机具先检查、后试吊、再正式起吊。支架要稳固，有防滑措施，必要时应派专人守护。吊车作业时，应统一信号、统一指挥。吊件上、吊钩下不得有人。
12、10.4 运输光（电）缆时，必须采取加固措施，以防止光（电）缆盘滚动、移位，失去装载平衡，造成翻车或碰伤人员。10.5 敷缆时桥隧两头保证有人看守，看守人员事先进行平安培训，敷缆时不得穿易滑的鞋，听从指挥人员统一指挥。10.6 敷缆时，严禁压、折、摔、拖、扭曲光（电）缆，统一指挥，保持速度均匀。10.7 光（电）缆敷设应及时恢复槽道盖板，禁止裸露过夜。13. 8光（电缆）盘的包装物拆下后应及时收集，防止乱扔乱放。10.9汽油、油麻沥青等危险化学品，施工时须注意平安，不要存放在喷灯、设备电源等附近。10. 10施工人员在工作结束或暂时离开施工地点时随时作好清理工作，带走所有器具和施工废弃物，做到
13、工完、料尽、场地清。二、光电缆接续及测试作业指导书1.使用范围适用于盘营客运专线铁路通信工程光电缆接续及测试施工。2.作业准备：1 .1应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉标准和技术标准。2 .2制定施工平安保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3 .技术要求：(1)光缆接续1)光缆接续前应确认光缆端别是否正确，对光缆进行单条电气指标测试，确认光缆对地绝缘良好，芯线无受损情况。2)依据光缆接续作业指导书按规定的尺寸进行光缆开剥，开剥后光缆接头的芯线不得散开。固定好接头盒固定支
