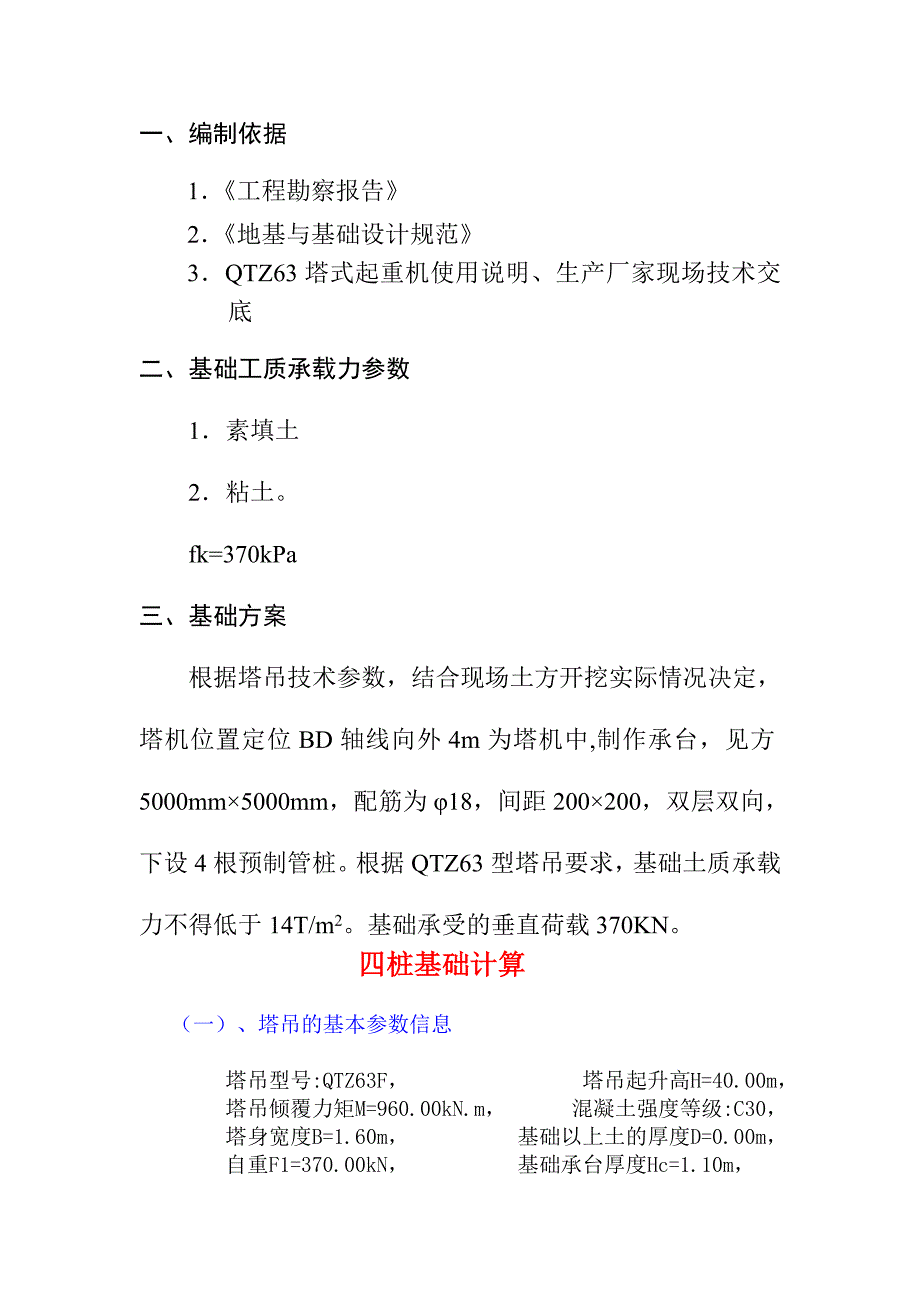

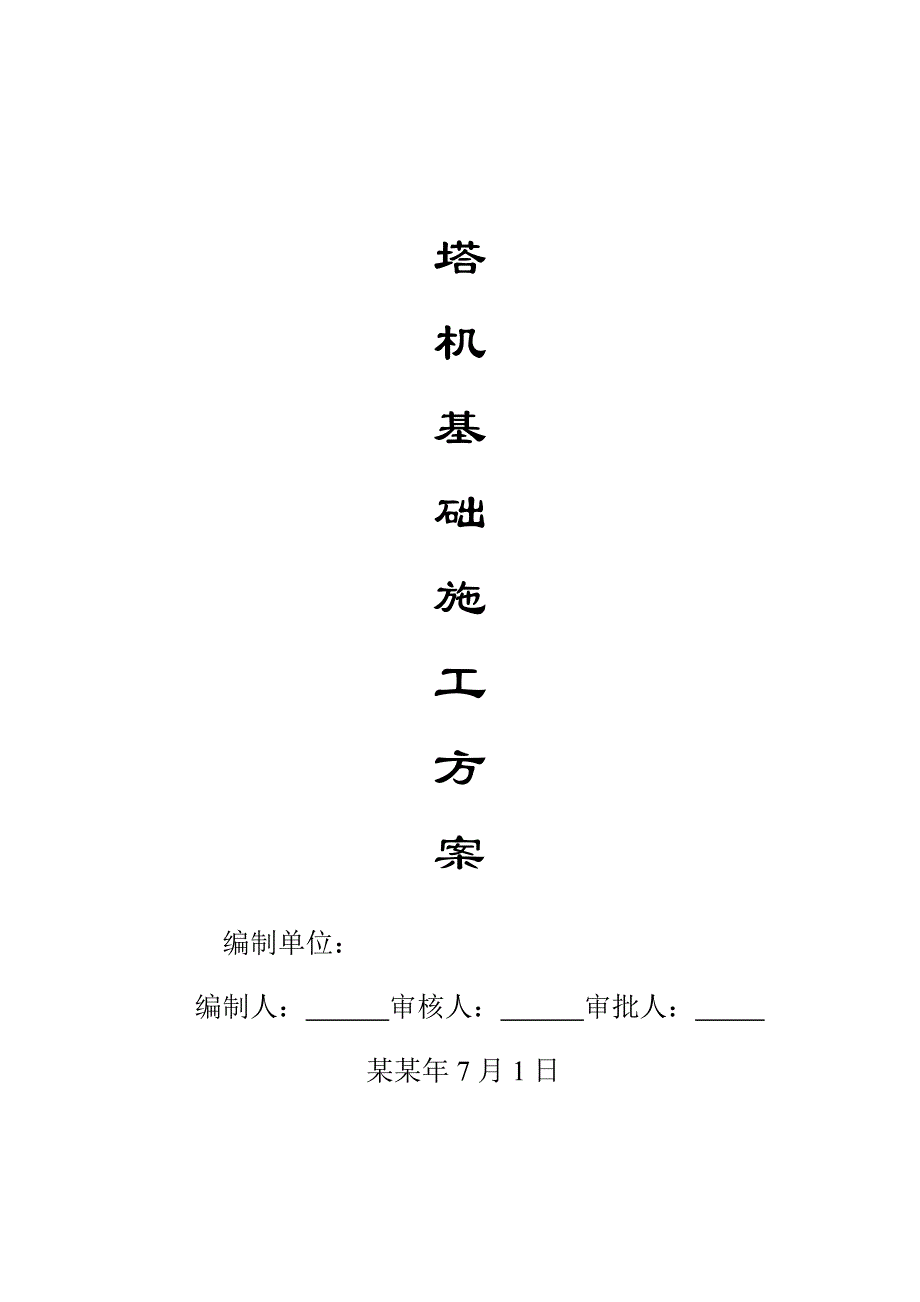

1、塔机基础施工方案编制单位：编制人： 审核人： 审批人： 某某年7月1日一、编制依据1工程勘察报告2地基与基础设计规范3QTZ63塔式起重机使用说明、生产厂家现场技术交底二、基础工质承载力参数1素填土 2粘土。fk=370kPa三、基础方案根据塔吊技术参数，结合现场土方开挖实际情况决定，塔机位置定位BD轴线向外4m为塔机中,制作承台，见方5000mm5000mm，配筋为18，间距200200，双层双向，下设4根预制管桩。根据QTZ63型塔吊要求，基础土质承载力不得低于14T/m2。基础承受的垂直荷载370KN。 四桩基础计算 （一）、塔吊的基本参数信息 塔吊型号:QTZ63F， 塔吊起升高H=4

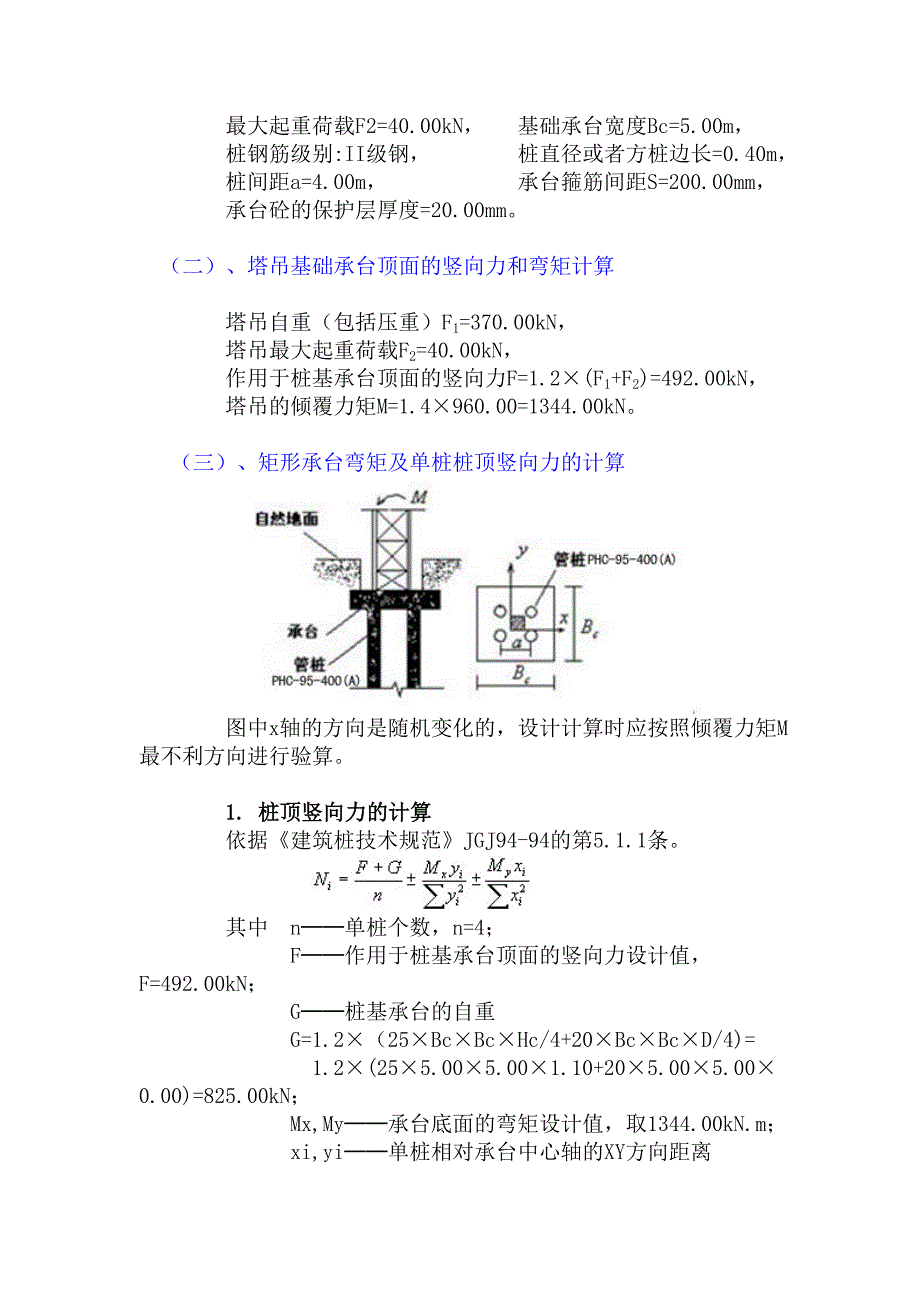

2、0.00m， 塔吊倾覆力矩M=960.00kN.m， 混凝土强度等级:C30， 塔身宽度B=1.60m， 基础以上土的厚度D=0.00m， 自重F1=370.00kN， 基础承台厚度Hc=1.10m， 最大起重荷载F2=40.00kN， 基础承台宽度Bc=5.00m， 桩钢筋级别:II级钢， 桩直径或者方桩边长=0.40m， 桩间距a=4.00m， 承台箍筋间距S=200.00mm， 承台砼的保护层厚度=20.00mm。 （二）、塔吊基础承台顶面的竖向力和弯矩计算 塔吊自重（包括压重）F1=370.00kN， 塔吊最大起重荷载F2=40.00kN， 作用于桩基承台顶面的竖向力F=1.2(F1+
3、F2)=492.00kN， 塔吊的倾覆力矩M=1.4960.00=1344.00kN。 （三）、矩形承台弯矩及单桩桩顶竖向力的计算 图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。 1. 桩顶竖向力的计算 依据建筑桩技术规范JGJ94-94的第5.1.1条。 其中 n单桩个数，n=4； F作用于桩基承台顶面的竖向力设计值，F=492.00kN； G桩基承台的自重 G=1.2（25BcBcHc/4+20BcBcD/4)= 1.2(255.005.001.10+205.005.000.00)=825.00kN； Mx,My承台底面的弯矩设计值，取1344.00kN.m；
4、xi,yi单桩相对承台中心轴的XY方向距离a/2=2.00m； Ni单桩桩顶竖向力设计值(kN)； 经计算得到单桩桩顶竖向力设计值， 最大压力：N=(492.00+825.00)/4+1344.002.00/(4 2.002)=497.25kN。 2. 矩形承台弯矩的计算 依据建筑桩技术规范JGJ94-94的第5.6.1条。 其中 Mx1,My1计算截面处XY方向的弯矩设计值kN.mkN.m)； xi,yi单桩相对承台中心轴的XY方向距离取a/2-B/2=1.20m； Ni1扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n=291.00kN/m2； 经过计算得到弯矩设计值： M
5、x1=My1=2291.001.20=698.40kN.m。 （四）、矩形承台截面主筋的计算 依据混凝土结构设计规范(GB50010-2002)第7.2条受弯构件承载力计算。 式中，l系数，当混凝土强度不超过C50时， 1取为1.0,当混凝土强度等级为C80时， 1取为0.94,期间按线性内插法得1.00； fc混凝土抗压强度设计值查表得14.30N/mm2； ho承台的计算高度Hc-20.00=1080.00mm； fy钢筋受拉强度设计值，fy=300.00N/mm2； 经过计算得：s=698.40106/(1.0014.305000.001080.002)=0.008； =1-(1-20.
6、008)0.5=0.008； s =1-0.008/2=0.996； Asx =Asy =698.40106/(0.9961080.00300.00)=2164.66mm2。 （五）、矩形承台斜截面抗剪切计算 依据建筑桩技术规范(JGJ94-94)的第5.6.8条和第5.6.11条。 根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性， 记为V=497.25kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式： 其中，o建筑桩基重要性系数，取1.00； bo承台计算截面处的计算宽度，bo=5000mm； ho承台计算截面处的计算高度，ho=1080mm； 计算截面
7、的剪跨比，x=ax/ho，y=ay/ho， 此处，ax，ay为柱边（墙边）或承台变阶处 至x, y方向计算一排桩的桩边的水平距离，得(Bc/2-B/2)-(Bc/2-a/2)=1200.00mm， 当 3时,取=3， 满足0.3-3.0范围； 在0.3-3.0范围内按插值法取值。得=1.11； 剪切系数，当0.31.4时，=0.12/(+0.3)；当1.43.0时，=0.2/(+1.5)， 得=0.09； fc混凝土轴心抗压强度设计值，fc=14.30N/mm2； fy钢筋受拉强度设计值，fy=300.00N/mm2； S箍筋的间距，S=200mm。 则，1.00497.25=4.97105N
8、0.09300.0050001080=6.57106N； 经过计算承台已满足抗剪要求，只需构造配箍筋！ （六）、桩承载力验算 桩承载力计算依据建筑桩技术规范(JGJ94-94)的第4.1.1条。 根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=497.25kN； 桩顶轴向压力设计值应满足下面的公式： 其中，o建筑桩基重要性系数，取1.00； fc混凝土轴心抗压强度设计值，fc=14.30N/mm2； A桩的截面面积，A=1.26105mm2。 则，1.00.00=4.97105N14.301.26105=1.80106N； 经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋！
9、 （七）、桩竖向极限承载力验算 桩承载力计算依据建筑桩基础技术规范(JGJ94-94)的第5.2.2-3条； 根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=497.25kN； 桩竖向极限承载力验算应满足下面的公式： 最大压力: 其中 R最大极限承载力； Qsk单桩总极限侧阻力标准值: Qpk单桩总极限端阻力标准值: s, p分别为桩侧阻群桩效应系数，桩端阻群桩效应系数， s, p分别为桩侧阻力分项系数，桩端阻抗力分项系数， qsk桩侧第i层土的极限侧阻力标准值，按下表取值； qpk极限端阻力标准值，按下表取值； u桩身的周长，u=1.257m； Ap桩端面积,取Ap=0.12
