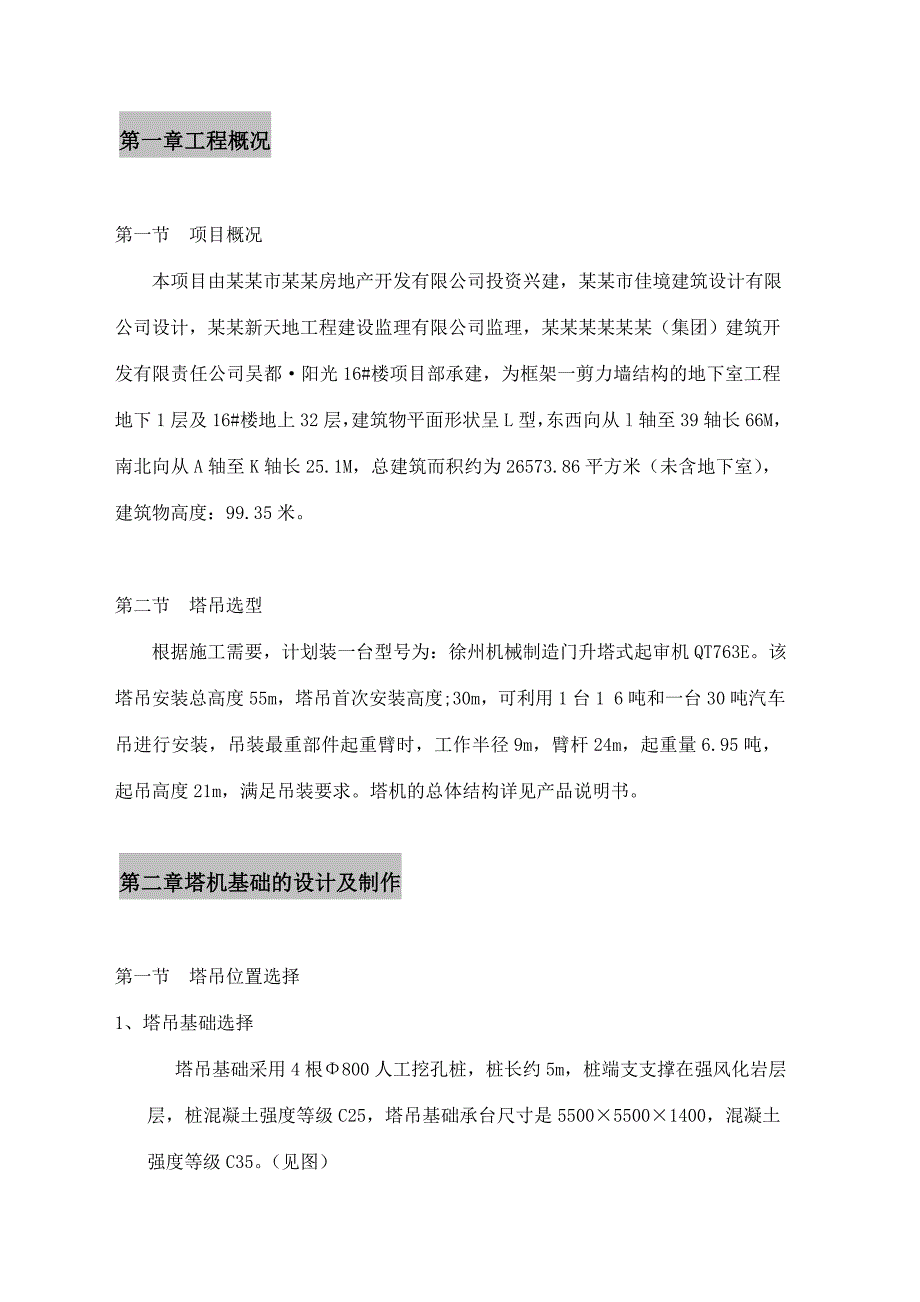

1、第一章工程概况第一节 项目概况 本项目由某某市某某房地产开发有限公司投资兴建，某某市佳境建筑设计有限公司设计，某某新天地工程建设监理有限公司监理，某某某某某某（集团）建筑开发有限责任公司吴都阳光16#楼项目部承建，为框架一剪力墙结构的地下室工程地下1层及16#楼地上32层，建筑物平面形状呈L型，东西向从l轴至39轴长66M，南北向从A轴至K轴长25.1M，总建筑而积约为26573.86平方米（未含地下室），建筑物高度：99.35米。第二节 塔吊选型 根据施工需要，计划装一台型号为：徐州机械制造门升塔式起审机QT763E。该塔吊安装总高度55m，塔吊首次安装高度;30m，可利用1台1 6吨和一台

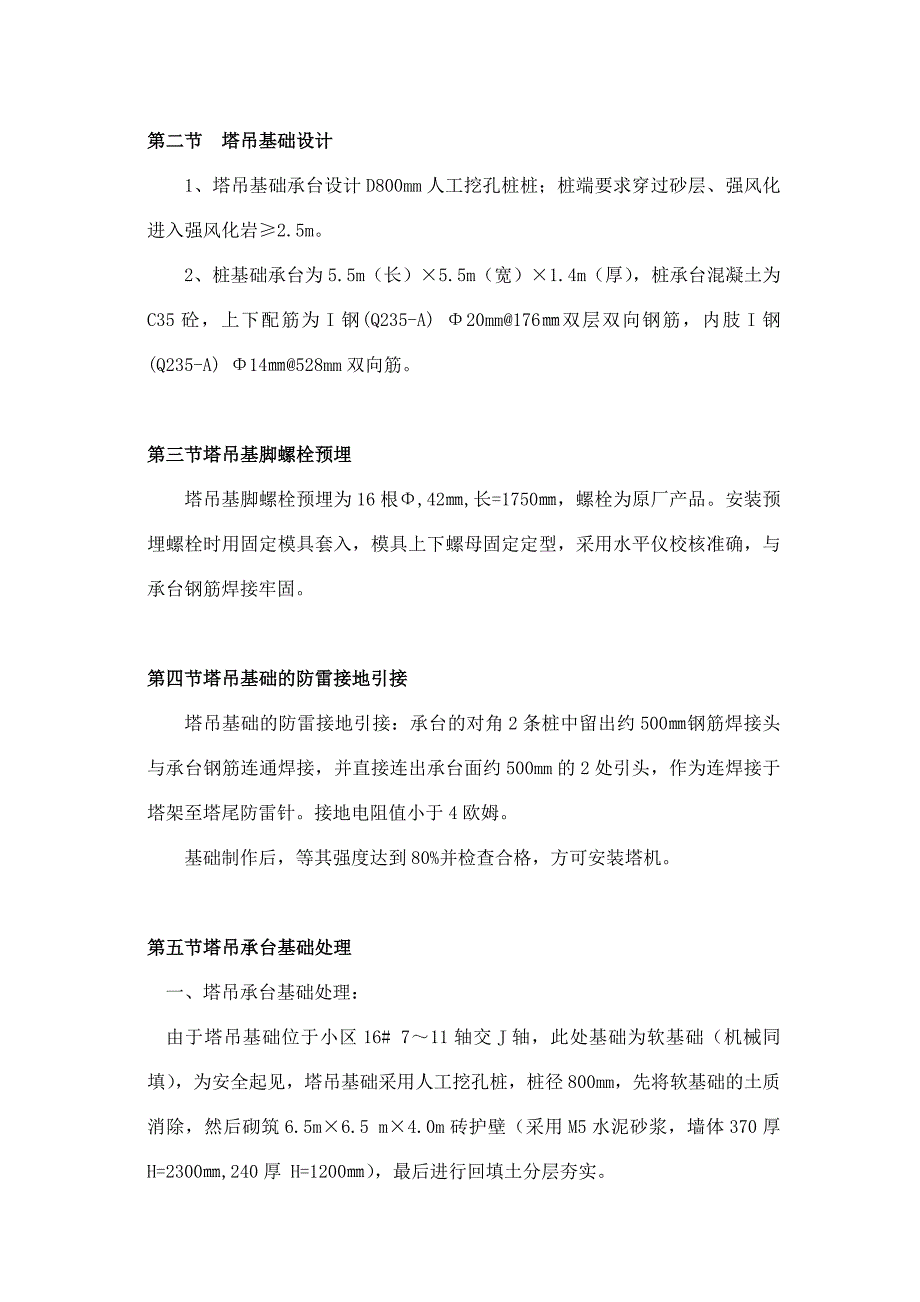

2、30吨汽车吊进行安装，吊装最重部件起重臂时，工作半径9m，臂杆24m，起重量6.95吨，起吊高度21m，满足吊装要求。塔机的总体结构详见产品说明书。第二章塔机基础的设计及制作第一节 塔吊位置选择1、塔吊基础选择 塔吊基础采用4根800人工挖孔桩，桩长约5m，桩端支支撑在强风化岩层层，桩混凝土强度等级C25，塔吊基础承台尺寸是550055001400，混凝土强度等级C35。（见图）第二节 塔吊基础设计 1、塔吊基础承台设计D800mm人工挖孔桩桩；桩端要求穿过砂层、强风化进入强风化岩2.5m。2、桩基础承台为5.5 m（长）5.5m（宽）1.4m（厚），桩承台混凝土为C35砼，上下配筋为I钢(Q
3、235-A) 20mm176双层双向钢筋，内肢I钢(Q235-A) 14528mm双向筋。第三节塔吊基脚螺栓预埋塔吊基脚螺栓预埋为16根,42,长=1750，螺栓为原厂产品。安装预埋螺栓时用固定模具套入，模具上下螺母固定定型，采用水平仪校核准确，与承台钢筋焊接牢固。第四节塔吊基础的防雷接地引接塔吊基础的防雷接地引接：承台的对角2条桩中留出约500钢筋焊接头与承台钢筋连通焊接，并直接连出承台面约500mm的2处引头，作为连焊接于塔架至塔尾防雷针。接地电阻值小于4欧姆。基础制作后，等其强度达到80%并检查合格，方可安装塔机。第五节塔吊承台基础处理 一、塔吊承台基础处理： 由于塔吊基础位于小区16#

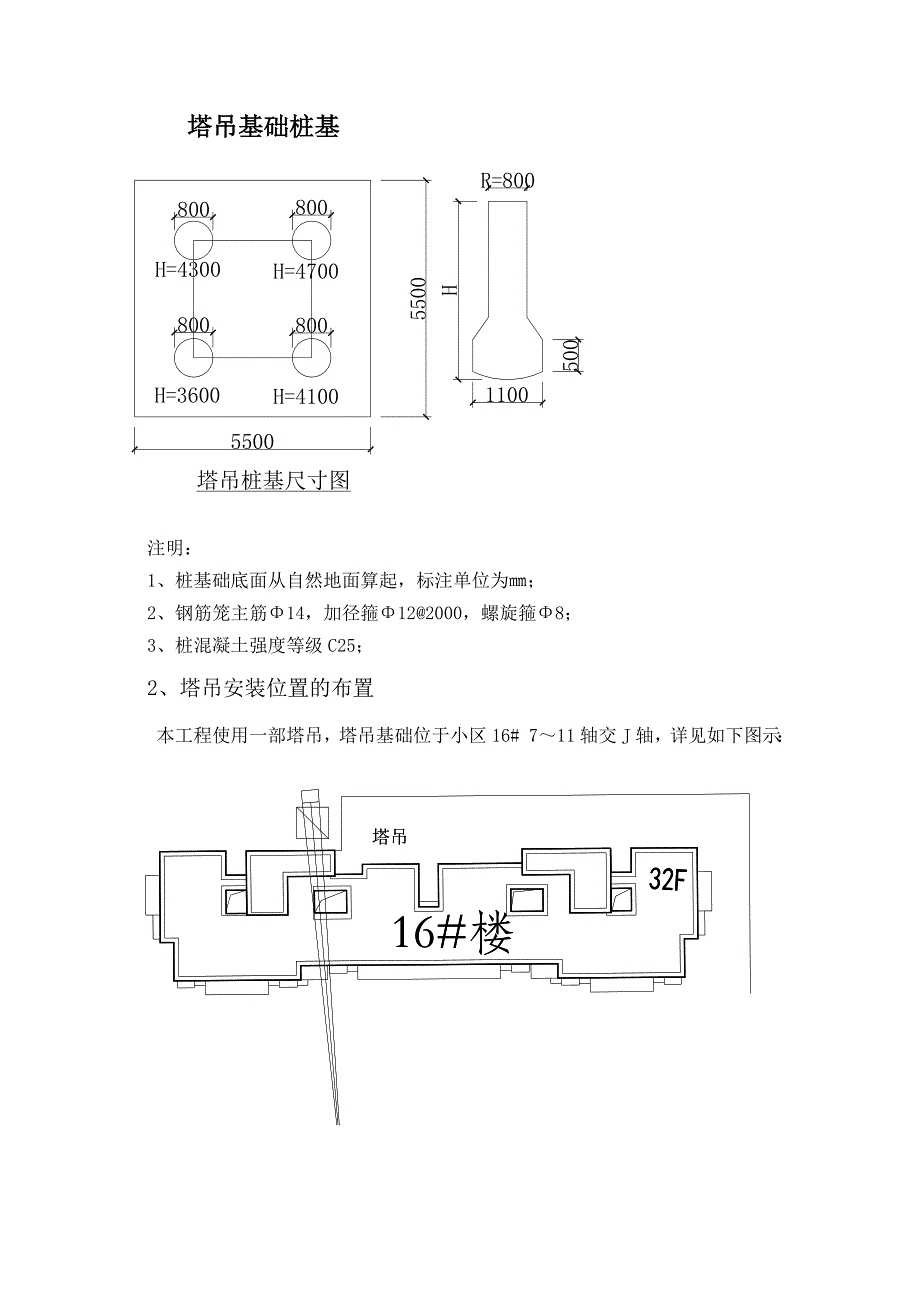

4、 711轴交J轴，此处基础为软基础（机械同填），为安全起见，塔吊基础采用人工挖孔桩，桩径800mm，先将软基础的土质消除，然后砌筑6.5m6.5 m4.0m砖护壁（采用M5水泥砂浆，墙体370厚 H=2300,240厚 H=1200），最后进行回填土分层夯实。注明：1、 桩基础底面从自然地面算起，标注单位为；2、 钢筋笼主筋14，加径箍122000，螺旋箍8；3、 桩混凝土强度等级C25；2、塔吊安装位置的布置本工程使用一部塔吊，塔吊基础位于小区16# 711轴交J轴，详见如下图示：注明：1、 承台钢筋1表示梅花形拉钩12500/支撑点18800,2表示181000（剪力固定支撑），3表示18180双层双向，4表示G12500。2、 模板加固采用6.2M6.2M12钢筋进行对拉加固，高1400采用三道加固每道间距500，5500方向采用加固间距500，模板9151830，木方300010080.3、 承台混凝土强度C35.塔式起重机装（拆）施工方案编制单位：某某某某某某（集团）建筑开发有限责任公司编制人：审核人：编制日期：某某年07月05日d=0.80m,桩长约为5.0md=0.80m,桩长约为5.0md=0.80m,桩长约为5.0md=0.80m,桩长约为5.0md=0.80m,桩长约为5.0m
