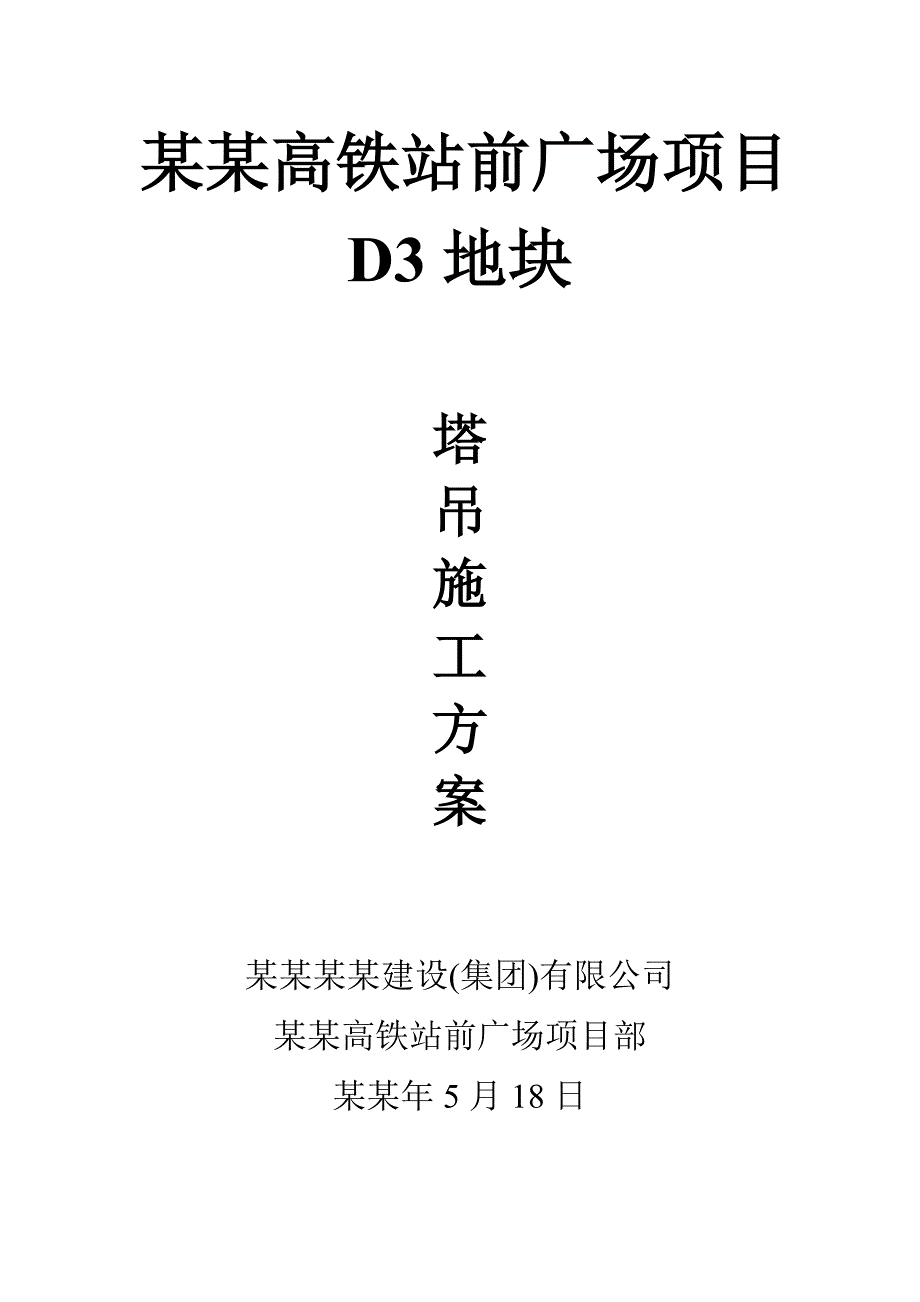

塔吊施工方案378791764.doc_第1页
第1页 / 共15页

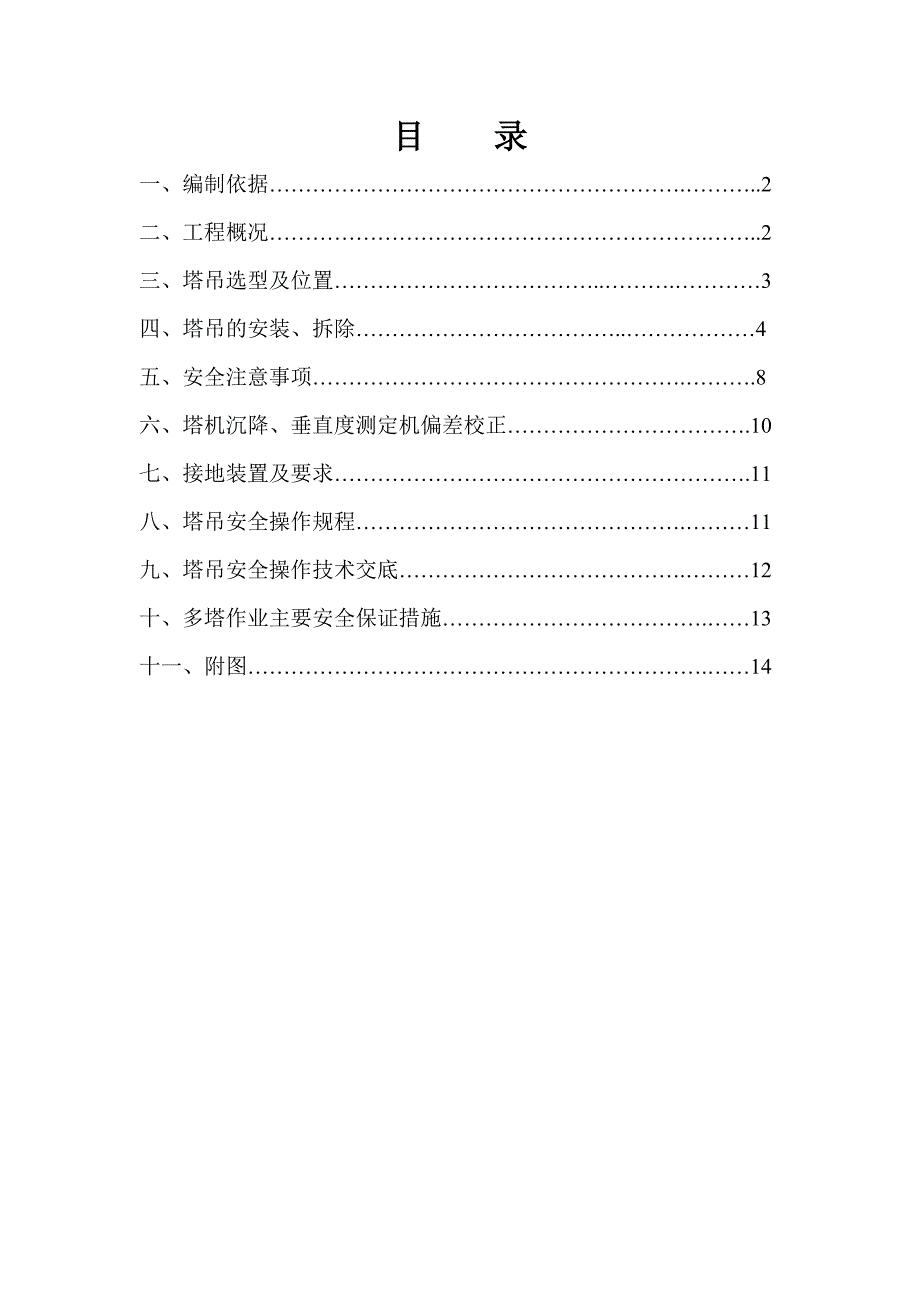

塔吊施工方案378791764.doc_第2页
第2页 / 共15页

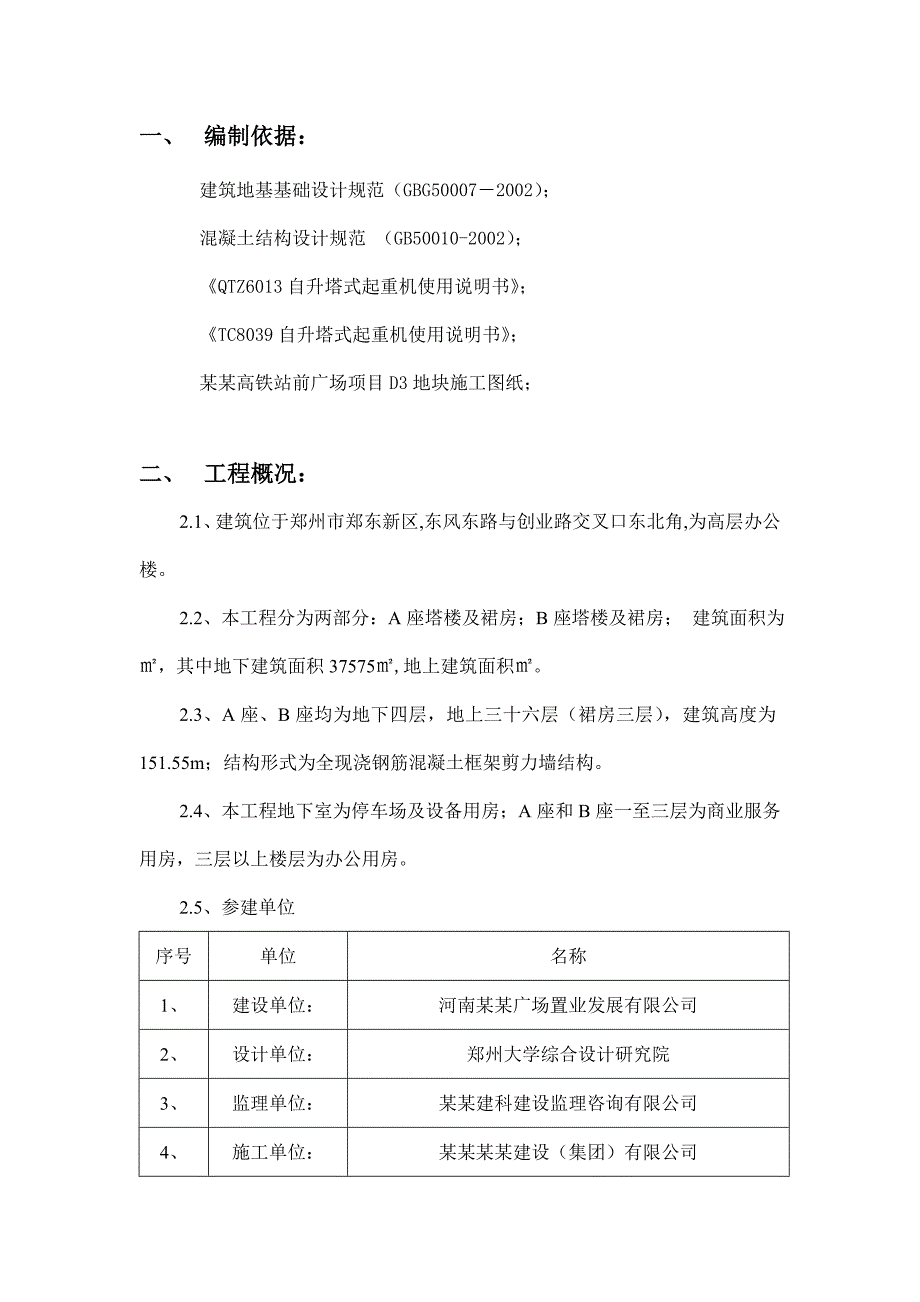

塔吊施工方案378791764.doc_第3页
第3页 / 共15页
塔吊施工方案378791764.doc_第4页
第4页 / 共15页
塔吊施工方案378791764.doc_第5页
第5页 / 共15页
塔吊施工方案378791764.doc_第6页
第6页 / 共15页
塔吊施工方案378791764.doc_第7页
第7页 / 共15页
塔吊施工方案378791764.doc_第8页
第8页 / 共15页
塔吊施工方案378791764.doc_第9页
第9页 / 共15页
塔吊施工方案378791764.doc_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《塔吊施工方案378791764.doc》由会员分享,可在线阅读,更多相关《塔吊施工方案378791764.doc(15页珍藏版)》请在第壹文秘上搜索。

1、某某高铁站前广场项目D3地块塔吊施工方案某某某某建设(集团)有限公司某某高铁站前广场项目部某某年5月18日目 录一、编制依据.2二、工程概况.2三、塔吊选型及位置.3四、塔吊的安装、拆除.4五、安全注意事项.8六、塔机沉降、垂直度测定机偏差校正.10七、接地装置及要求.11八、塔吊安全操作规程.11九、塔吊安全操作技术交底.12十、多塔作业主要安全保证措施.13十一、附图.14一、 编制依据:建筑地基基础设计规范(GBG500072002);混凝土结构设计规范 (GB50010-2002);QTZ6013自升塔式起重机使用说明书;TC8039自升塔式起重机使用说明书;某某高铁站前广场项目D3地

2、块施工图纸;二、 工程概况:2.1、建筑位于郑州市郑东新区,东风东路与创业路交叉口东北角,为高层办公楼。2.2、本工程分为两部分:A座塔楼及裙房;B座塔楼及裙房; 建筑面积为,其中地下建筑面积37575,地上建筑面积。2.3、A座、B座均为地下四层,地上三十六层(裙房三层),建筑高度为151.55m;结构形式为全现浇钢筋混凝土框架剪力墙结构。2.4、本工程地下室为停车场及设备用房;A座和B座一至三层为商业服务用房,三层以上楼层为办公用房。2.5、参建单位序号单位名称1、建设单位:河南某某广场置业发展有限公司2、设计单位:郑州大学综合设计研究院3、监理单位:某某建科建设监理咨询有限公司4、施工单

3、位:某某某某建设(集团)有限公司三、 塔吊选型及位置:3.1、塔吊选型:1、某某高铁站前广场项目D3地块为保证施工需要,经公司研究决定,在D3地块A座及B座各设置一台塔吊。塔吊选用长沙中联重科生产QTZ6013自升式塔式起重机,A座塔吊臂长选用60米,B座塔吊臂长选用55米,基本能够满足土建工程施工需要。2、某某高铁站前广场项目D3地块A座和B座均有钢结构施工,为满足钢结构施工要求,我部拟选用一台大型塔吊专业负责钢结构施工使用。经计算,钢结构单节最大吊装重量为:624.077.81.1=5354.5KG(主要数据相见:劲性钢柱主要数据一览表)。钢结构最大吊装距离为67m。经公司研究决定,在A座

4、及B座之间安装一台长沙中联重科生产的TC8039自升式塔式起重机,为避免与D4地块塔吊相互影响,塔吊臂长选用70米,,该塔吊68米处起重重量为5.4T,基本能够满足两栋办公楼的钢结构工程施工需要。3.2、塔吊位置:A座塔吊位于D3地块H轴/6-7轴处,施工范围能够覆盖A座及北侧裙房;B座塔吊位于D3地块15轴/L轴北侧围护桩处,施工范围能够覆盖B座;钢结构塔吊位于D3地块F轴/10轴处,施工范围能够覆盖A座、B座及B座南侧裙房;(具体详见:某某高铁站前广场项目D3地块塔吊布置图)。3.3、劲性钢柱主要数据一览表节数钢柱标高段钢柱截面截面理论重量kg/m长度m单重t备注底部标高m顶点标高m一-1

5、5.15-11.55十800*300*30*30*800*300624.073.62.25一层一节二-4.95-0.05十800*300*32*32*800*300663.164.93.25一层一节三-0.054.85十800*300*32*32*800*300663.164.93.25一层一节四4.859.75十800*300*32*32*800*300663.164.93.25一层一节五9.7514.65十800*300*32*32*800*300663.164.93.25一层一节六19.1526.95十800*300*30*30*800*300624.077.84.87两层一节七26.9

6、534.75十800*300*30*30*800*300624.077.84.87两层一节八34.7542.55十800*300*30*30*800*300624.077.84.87两层一节九42.5550.35十800*300*30*30*800*300624.077.84.87两层一节十50.3558.15十800*300*30*30*800*300624.077.84.87两层一节十一58.1565.95十800*300*30*30*800*300624.077.84.87两层一节十二65.9573.75十800*300*30*30*800*300624.077.84.87两层一节十三7

7、3.7581.55十800*300*30*30*800*300624.077.84.87两层一节十四81.5589.95十700*300*30*30*700*300576.978.44.85两层一节四、 塔吊的安装、拆除:4.1、塔吊安装顺序:1、为满足某某高铁站前广场项目D3地块工程施工进度要求,我公司计划在B座北侧围护桩施工完毕后,立即进行B座塔吊基础的施工工作,待塔吊基础强度满足安装要求,即进行B座塔吊的安装工作。2、D3地块钢结构塔吊,塔吊基础在该处土方开挖还剩一层土的时候提前进行开挖、施工。并保证在基础土方开挖完毕,混凝土垫层施工前安装完毕,以免影响工程的总工期。3、A座塔吊因塔吊大

8、臂与钢结构塔吊相互影响,故在地下室施工时仅做好塔吊基础的施工工作,并在以后的施工过程中做好洞口预留,及扶墙件的预埋工作。计划在钢结构塔吊拆除前一周内安装完毕,以保证工程的连续性。4.2、塔吊安装资源配置:1、QTZ6013塔吊配置50T汽车吊一台,及各类吊具。吊索。2、TC8039塔吊配置200T汽车吊一台,及各类吊具。吊索。3、人员配置:指挥1名,塔式起重机司机1名,安装工8名,电工2名。4.3、塔吊组装:4.3.1、场地准备及机械准备1、在塔基周围,清理出场地,场地要求平整、无障碍物。2、留出塔吊进出场堆放场地及吊车、汽车进出道路,路基必须压实、平整。3、塔吊安拆范围内上空所有临时施工电线

9、必须拆除或改道。4.3.2、安装拆卸组织机构1、 塔吊由专人负责开机操作,安拆人员均应持证上岗。4.3.3 、组装1、把第一节标准节吊装在中间四根锚柱上,标准节有踏步的一面在进出面,并应与建筑物垂直。2、将第二节标准节装在第一节标准节上,注意踏步应上下对准。3、组装套架,套架上有油缸的面应对准标准节上有踏步的面,并架套上的爬 爪搁在基础节最下面的一个踏步上。4、组装上、下支座、回转机构、回转支承、平台等成为一体,然后整体安装在套架上,并连接牢固。5、安装塔帽,用销轴与上支座连接,塔帽的倾斜面与吊臂在同一侧。6、吊装平衡臂,用销轴与上支座连接,吊一块2T的配重设于从平稳臂尾部往前数的第三位置上。

10、7、吊装司机室,接通电源。8、在地面拼装起重臂、小车、吊篮,吊臂拉杆连接后应固定在吊臂上弦杆的支架上。9、用汽车吊把吊臂整体平稳地吊起就位,用销轴和上支座连接。10、穿绕起升钢丝绳,安装短拉杆和长拉肛与塔帽顶连接,松弛起升机钢丝绳,把起重臂缓慢放平,使拉杆处于张紧状态,并松脱滑轮组上的起重钢丝绳。11、安装平衡配重。12、张紧变幅小车钢丝绳。4.3.4、升塔(液压顶升机构)1、将起重臂转到引入塔身标准节的方向(即引进横梁的正方向)。2、调整好爬升架导轮与塔身立柱之间的间隙,以3-5mm为宜,当标准节放到安装上、下支座下部的引进小车后,用吊钩在吊一个标准节上升到高处,移动小车的位置(小车约在距回

11、转中心10m处),具体位置可根据平衡状况确定,使塔机套架以上部分的中心落在顶升油缸上铰点的位置,然后卸下支座与标准节相连的8个高强度连接螺栓。3、将塔机套架顶升,使塔身上方恰好出现一个能装一标准节的空间。4、拉动引进小车,把标准节引到塔身的正上方,对准连结螺栓孔,缩回油缸使之与下部标准节压紧,并用螺栓连接起来。5、以上为一次顶升加节过程,当需连续加节时,可重复上述步骤,但在安装完3个标准节后,必须安装下部4根加强斜撑,并调整使4根撑杆均匀受力,方可继续升塔和吊装。6、在加节过程中,严禁起重臂回转,塔机下支座与标准节之间的螺栓应连结,但可不拧紧,有异常情况应立即停止顶升。4.3.5、调试 待升塔

12、完毕后,调试好塔机小车限位、吊钩高度限位、力矩限位、起重限位、回转限位,保证各限位灵敏、可靠,具体由电工负责调试4.3.6、拆除1、调整爬升架导轮与塔身立柱的间隙为3-5mm为宜,吊一节标准节移动 小车位置至大约离塔机中心10m处,使塔吊的重心落在项升油缸上的铰点位置,然后卸下支座与塔身连接的8个高强度螺栓。2、将活塞杆全部伸出,当顶升横梁挂在塔身的下一级踏步上,卸下塔身与塔身的连接螺栓,稍升活塞杆,使上、下支座与塔身脱离,推出标准节至引进横梁外端,接着缩会全部活塞杆,使爬爪搁在塔身的踏步上,然后再伸出全部活塞杆,重新将顶升横梁挂在塔身的上一级踏步上,缩回全部活塞,使上、下支座与塔身连接,并插

13、上螺栓。3、以上为一次塔身下降过程,连续降塔时,重复以上过程。4、拆除时,必须按先降后拆附墙的原则进行拆除。5、当塔机降至地面(基本高度)时,用汽车吊辅助拆除,具体步骤如下:配重吊离(留一块配重,即平衡从尾部数起的第三个位置)平衡臂拆除起重臂(整体)至地面吊离最后一块配重拆除平衡臂拆除塔帽上、下支座拆除(包括拆除电源和司机室)爬升套、斜撑杆拆除拆除第三节标准节。4.3.7、附墙装置的安拆原则当塔机高度超过独立高度时,就要加装附墙装置进行附着。 1、在升塔之前,要严格执行先装后升的原则,即先安装附墙装置,在进行升塔作业,当自由高度超过规定高度时,先加装附墙装置,然后才能升塔。2、在降塔拆除,也必须严格遵守先降后拆的原则,即当爬升套降到附墙不能在拆塔时,才能拆除附墙,严禁先拆附墙后降塔。五、安全注意事项1、混凝土基础应达到95%以上强度后;方可安装塔机。2、塔机的安装工作应在风力小于四通级的晴朗天气进行,夜间进行安装作业必须有充分的照明。3、用于安装的起重机械的起重能力要与塔机吊装部件重量相适应。4、塔机安装时要统一指挥,吊装时要按起重安全操作规程进行。5、塔机在安装顶升过程中,起重臂禁止旋转。6、安拆人员必须带好安全帽。7、严禁酒后上班。8、非安拆人员不得进入安装区域。9、
