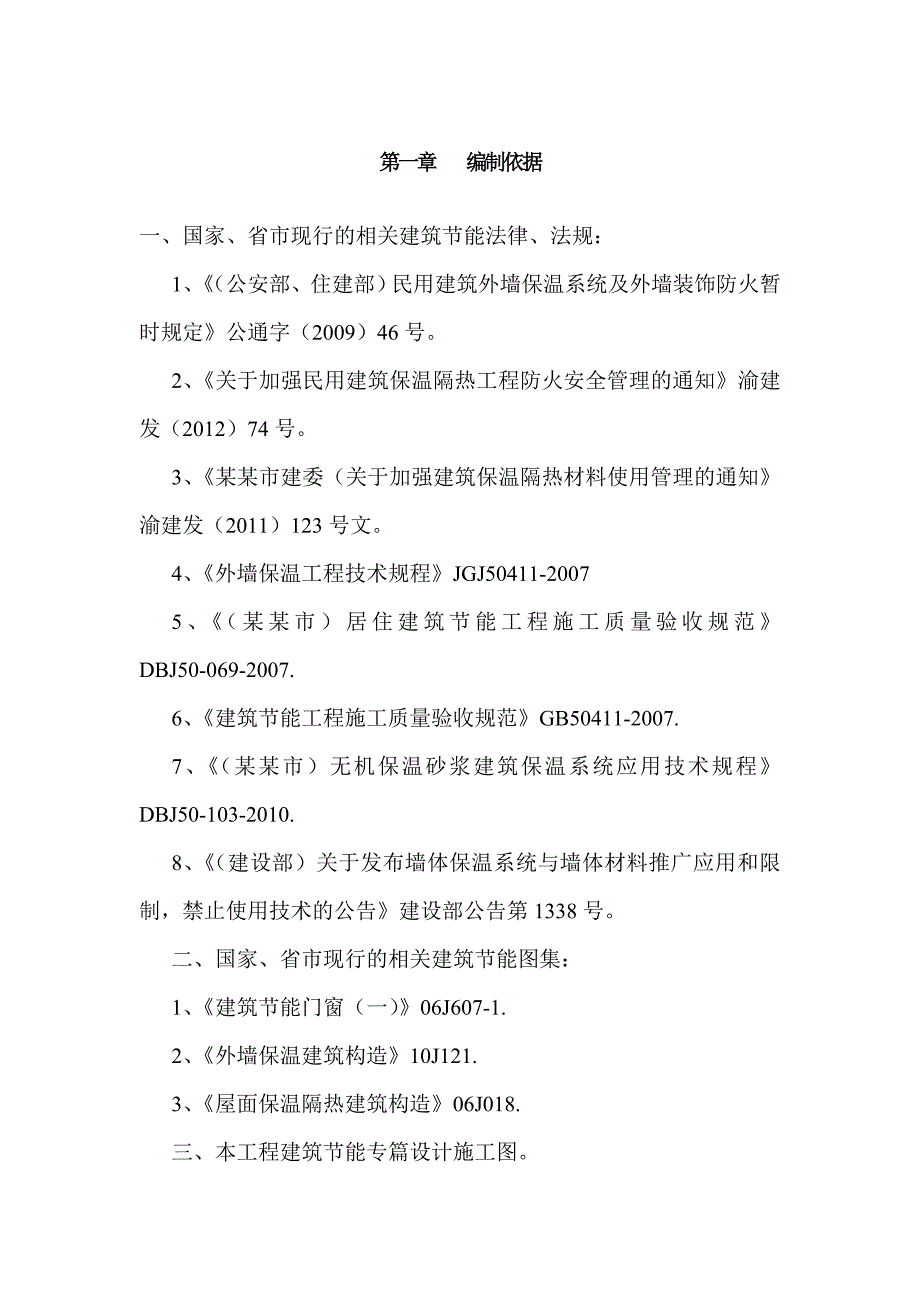

1、第一章 编制依据一、国家、省市现行的相关建筑节能法律、法规：1、（公安部、住建部）民用建筑外墙保温系统及外墙装饰防火暂时规定公通字（2009）46号。2、关于加强民用建筑保温隔热工程防火安全管理的通知渝建发（2012）74号。3、某某市建委（关于加强建筑保温隔热材料使用管理的通知渝建发（2011）123号文。4、外墙保温工程技术规程JGJ50411-20075、（某某市）居住建筑节能工程施工质量验收规范DBJ50-069-2007.6、建筑节能工程施工质量验收规范GB50411-2007.7、（某某市）无机保温砂浆建筑保温系统应用技术规程DBJ50-103-2010.8、（建设部）关于发布墙体

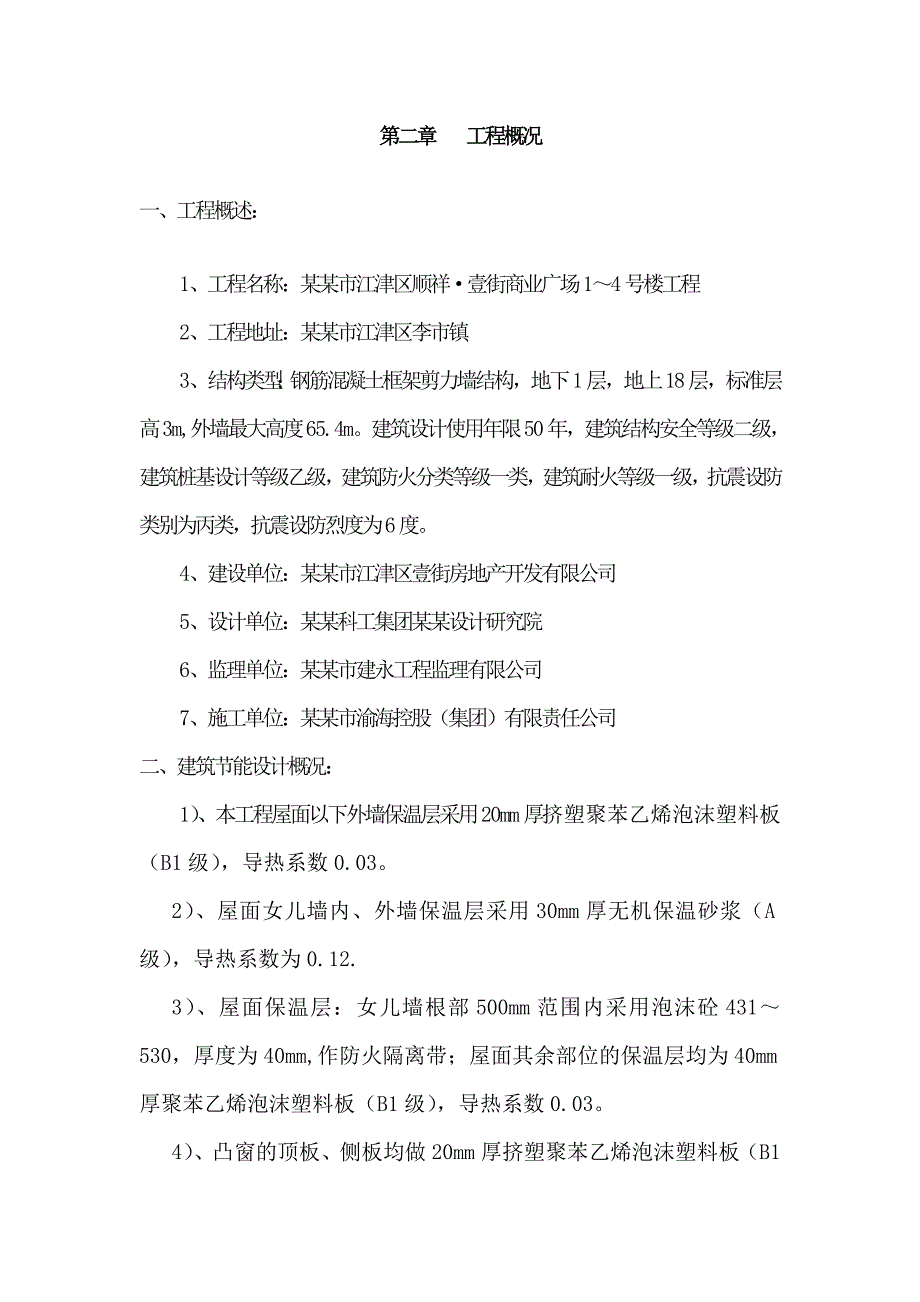

2、保温系统与墙体材料推广应用和限制，禁止使用技术的公告建设部公告第1338号。二、国家、省市现行的相关建筑节能图集：1、建筑节能门窗（一）06J607-1.2、外墙保温建筑构造10J121.3、屋面保温隔热建筑构造06J018.三、本工程建筑节能专篇设计施工图。第二章 工程概况一、工程概述：1、工程名称：某某市江津区顺祥壹街商业广场14号楼工程2、工程地址：某某市江津区李市镇3、结构类型：钢筋混凝土框架剪力墙结构，地下1层，地上18层，标准层高3m,外墙最大高度65.4m。建筑设计使用年限50年，建筑结构安全等级二级，建筑桩基设计等级乙级，建筑防火分类等级一类，建筑耐火等级一级，抗震设防类别为丙
3、类，抗震设防烈度为6度。 4、建设单位：某某市江津区壹街房地产开发有限公司5、设计单位：某某科工集团某某设计研究院6、监理单位：某某市建永工程监理有限公司7、施工单位：某某市渝海控股（集团）有限责任公司二、建筑节能设计概况：1）、本工程屋面以下外墙保温层采用20mm厚挤塑聚苯乙烯泡沫塑料板（B1级），导热系数0.03。2）、屋面女儿墙内、外墙保温层采用30mm厚无机保温砂浆（A级），导热系数为0.12.3）、屋面保温层：女儿墙根部500mm范围内采用泡沫砼431530，厚度为40mm,作防火隔离带；屋面其余部位的保温层均为40mm厚聚苯乙烯泡沫塑料板（B1级），导热系数0.03。4）、凸窗的顶

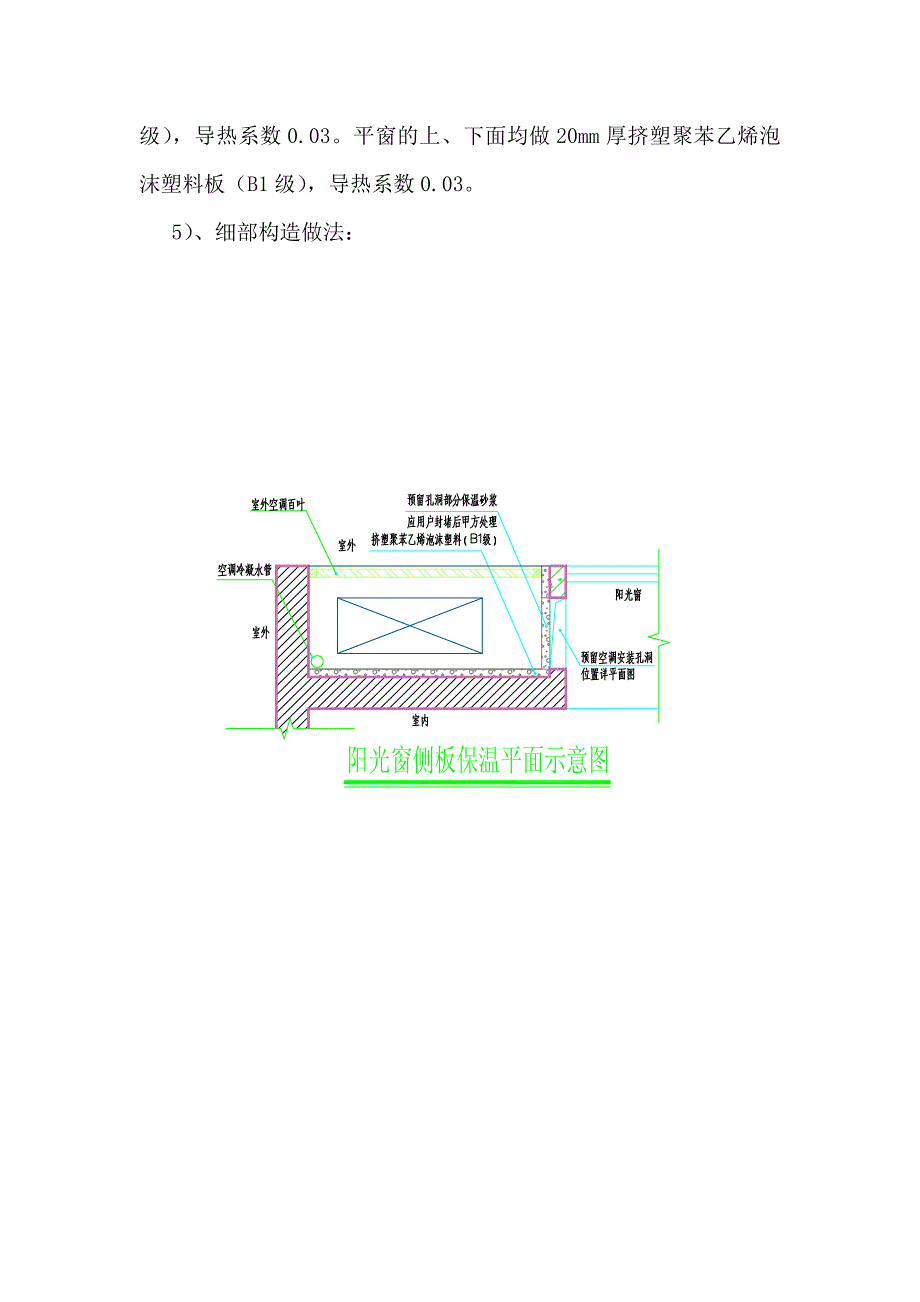

4、板、侧板均做20mm厚挤塑聚苯乙烯泡沫塑料板（B1级），导热系数0.03。平窗的上、下面均做20mm厚挤塑聚苯乙烯泡沫塑料板（B1级），导热系数0.03。5）、细部构造做法：第三章 保温层的组成材料一、外墙保温层组成材料：1、挤塑聚苯乙烯泡沫板规格为120060020mm，阻燃型，表观密度2532kg/m3，尺寸收缩率1.5%，吸水率1.5%。2、专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，质量比为水:聚合物砂浆=1:5，可操作时间不小于2h。3、固定件采用自攻螺丝配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值0.6KN。4、耐碱玻纤
5、网格布用于增强保护层抗裂及整体性；孔径44，宽度1000，每卷长度。5、聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.4倍选用。二、屋面保温层及屋面防火带组成材料：1、120060040mm阻燃型，表观密度2532kg/m3，尺寸收缩率1.5%，吸水率1.5%。2、专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，质量比为水:聚合物砂浆=1:5，可操作时间不小于2h。3、500mm宽40mm厚泡沫砼431530防火带。第四章 施工要求及条件1、业主、监理、总包、外保温施工单位联合验收的14号楼外墙抹灰层的垂直、平整度满足规范要求，门窗框
6、安装到位，飘窗、阳台栏板、线条等突出墙面部位尺寸合格，办理交接单后即可进行施工。2、雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完的粘结砂浆层或聚合物砂浆层。3、施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5。4、外墙保温伸缩缝沿建筑物高度每层设置一道 10mm宽水平分格缝，飘窗及阳台处不设；具体设置位置为：分格缝的上口与该层飘窗窗台底面保温层的底面同标高。第五章 施工准备一、样板制作：施工前按照本工程的技术要求，进行实地考察，选定有资质的保温建材有限公司生产的墙体保温材料，专业分包单位进场前应先提供保温材料的出厂检验报告。保温材料进场后应进行验收，合格后及时在监理
7、人员的见证下取样复检。复检合格后；在1号楼+1层1-T1-R/1-5轴的窗口、空调板、阴阳角部位做外墙保温样板墙，样板墙应反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量等。样板施工完成后由建设、监理及施工单位进行现场检验，合格后由参检人员进行签字确认，并形成检验书面记录；施工前组织操作人员进行样板观摩，做好样板带路，施工时严格按样板的要求进行控制施工，并以样板作为验收的依据。二、材料、机具准备：1）外墙外保温工程所用材料，按设计要求选用，并符合国家和省市相关标准的要求。材料进入现场，生产厂家必须提供法定检测报告及出厂合格证；产品包装完好。外墙保温材料主要
8、有： 20mm厚阻燃型挤塑板，20mm厚无机保温砂浆（用于女儿墙内、外墙面的保温），聚合物粘结胶、聚合物抹面专用胶、耐碱网格布、锚栓（8*100）。材料计划管理项目开工前，向采购部门提出一次性计划，作为供应备料依据；在施工中，根据工程变更及调整的施工进度，及时向采购部门提出调整供料计划，作为动态供料的依据；按施工进度对材料计划的执行情况进行检查，不断改进材料供应。材料进场验收所有的材料均提前进场，进场时加强检查验收，严把质量关，材料进场后及时在监理人员的见证下取样复检，并做好材料的标识工作，避免不合格材料用到工程中；为了把住材料的质量和数量，在材料进场时必须根据材料计划、送料凭证、质量保证书或
9、产品合格证以及厂家检验报告进行材料的质量和数量验收；验收工作按质量验收规范和计量检测规定进行；验收内容包括品种、规格、型号、质量、数量以及材料说明书的技术参数是否达到工艺规程的指标；验收要做好记录、办理验收手续；对质量不合格的材料应拒绝验收。对进入现场的产品做好台帐，并与监理随机抽检复试，待复试报告合格后方可使用。同一规格产品，同一批次进厂的挤塑板5000m2为一批试，聚合物粘结胶（液状）10吨为一批试，聚合物抹面专用胶（液状）10吨为一批试，网格布5000m2为一批试，专用锚栓1万个一批试。材料的储存与保管进库的材料应验收入库，建立台帐；现场的材料必须做好防火、防盗、防雨、防质变、防损坏等保
10、护设施；现场放置足够的消防灭火器和自来水，用防火布苫盖防止下雨，施工现场材料的放置要按施工平面布置进行堆放，做到位置正确、保管处置适当、符合堆放保管制度；要日清、月结、定期盘点、帐实相符，确实掌握材料库存，保证施工质量。材料使用监督：所有工程使用材料必须经现场抽检复试并等复试报告合格回来后方可使用。施工过程中应对原材料的质量状态进行控制，发现有异常状况或对原材料质量有怀疑，立即停止使用、取样复试，并对已使用该材料的部位进行标识，根据试验结果采取相应措施。检查是监督的手段，检查要做到情况有记录、原因有分析、责任有明确、处理有结果。2）主要施工工具搅拌工具：电动搅拌机、搅拌器、拌料桶、运料桶、水桶
11、；切割工具：电阻丝切割器或美工刀、剪刀；抹灰工具：托板、平头抹子、锯齿抹子（镘刀）、灰铲；计量工具：磅秤检测工具：2米靠尺、线坠；辅助工具：扫帚、抹布、白线、透明胶带、墨斗、木锤；选用工具：导轨式爬架（有独立的安全方案）、冲击钻、钻头、手锤。3）施工人员准备施工队伍提前进场，进场后分专业对其进行安全教育及技术交底，必要时由管理人员进行示范操作，保证技术交底的内容贯彻到作业者。严格落实持证上岗制度，检查操作工人的上岗证，通过操作工人的持证上岗来促进外墙保温的施工质量。根据本工程的特点，为保证工期，各栋楼外墙保温投入充足的劳动力，40人/楼，同时展开施工，并且考虑农忙等季节性因素对劳动力资源的不利
12、影响，应提前采取有效的补救措施。4）技术准备：参加施工的有关人员，认真学习与外墙保温相关的国家规范和省市地方标准，根据规范和标准的要求进行施工。参加施工的有关人员，认真熟悉施工图纸，并对图纸中所存在的问题及时与设计人员沟通解决。根据施工图纸及图集的要求向操作人员进行详细的书面交底。组织培训施工人员熟练掌握外墙外保温的施工技能，并进行岗前培训，组织施工人员看外墙保温施工录像并进行考核。第六章 施工方法一、工艺流程配专用聚合物粘结砂浆浆33浆刷专用界面剂基层清理预粘板边翻包网格布钻孔安装固定件粘贴挤塑板挤塑板打磨、找平、清洁中间验收拌制面层聚合物砂浆刷一遍专用界面剂粘贴网格布抹底层聚合物砂浆抹面层
13、聚合物抗裂砂浆分格缝内填塞内衬、封密封胶验收沿二、基层清理1）、清理墙面找平层上残留的浮灰等杂物2）、对抹灰找平层空鼓部位进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。3）、粘贴挤塑板的抹灰层表面平整度偏差不超过4mm，超过时对突出墙面处进行打磨，对凹进部位进行找补（找补厚度超过6mm时用1：2.5水泥砂浆找补，找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。二、配制粘贴砂浆：1）、保温层施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。2)、施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=
14、1:5，边加水边搅拌；搅拌时间不少于5分钟，搅拌必须充分、均匀，稠度适中，并有一定粘度。3）、砂浆调制完毕后，须静置5分钟，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。四、刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。五、预粘板端翻包网格布在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的网格布中的80mm宽用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。六、粘贴挤塑板1）、施工前，根据各楼整个外墙立面
