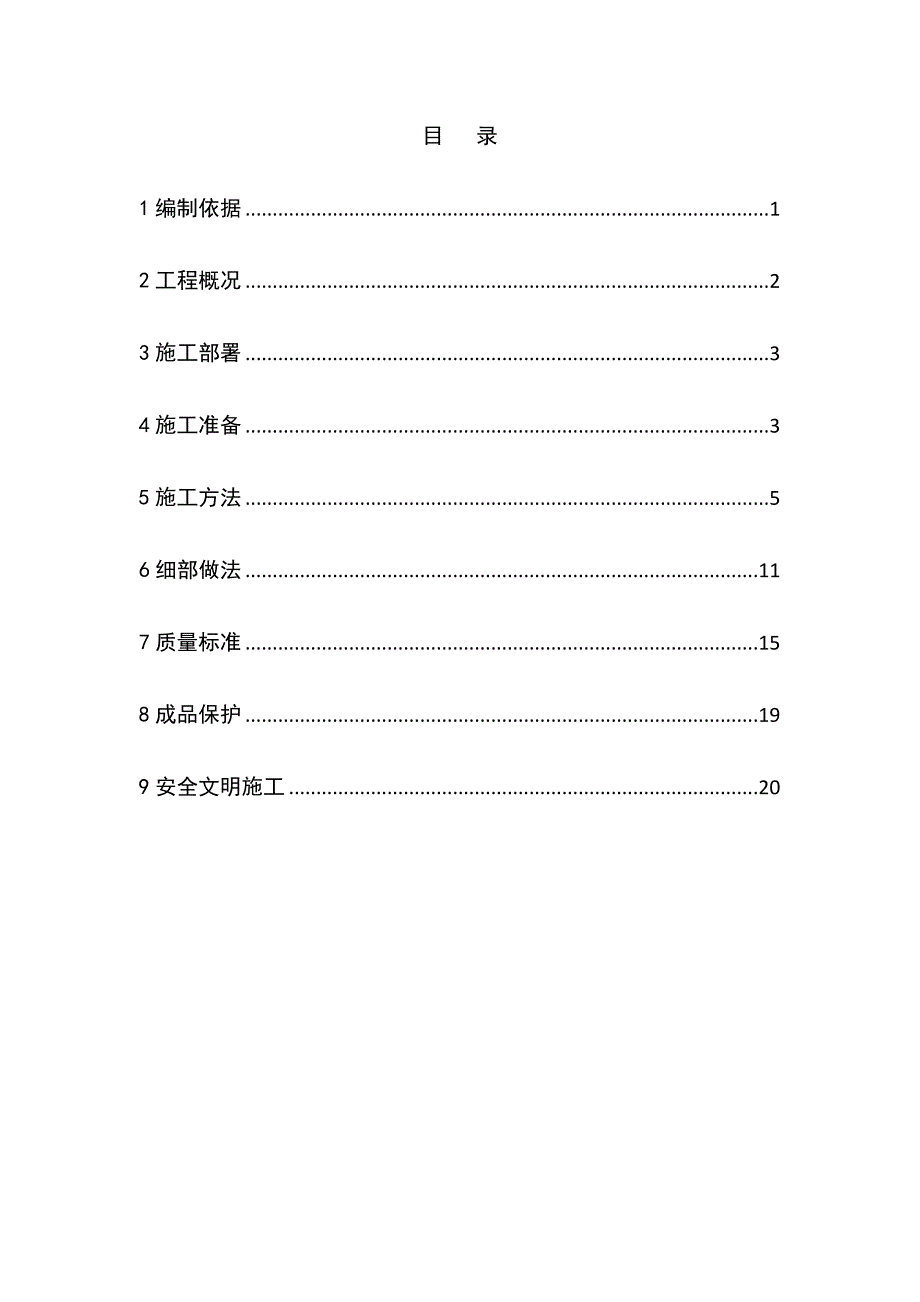

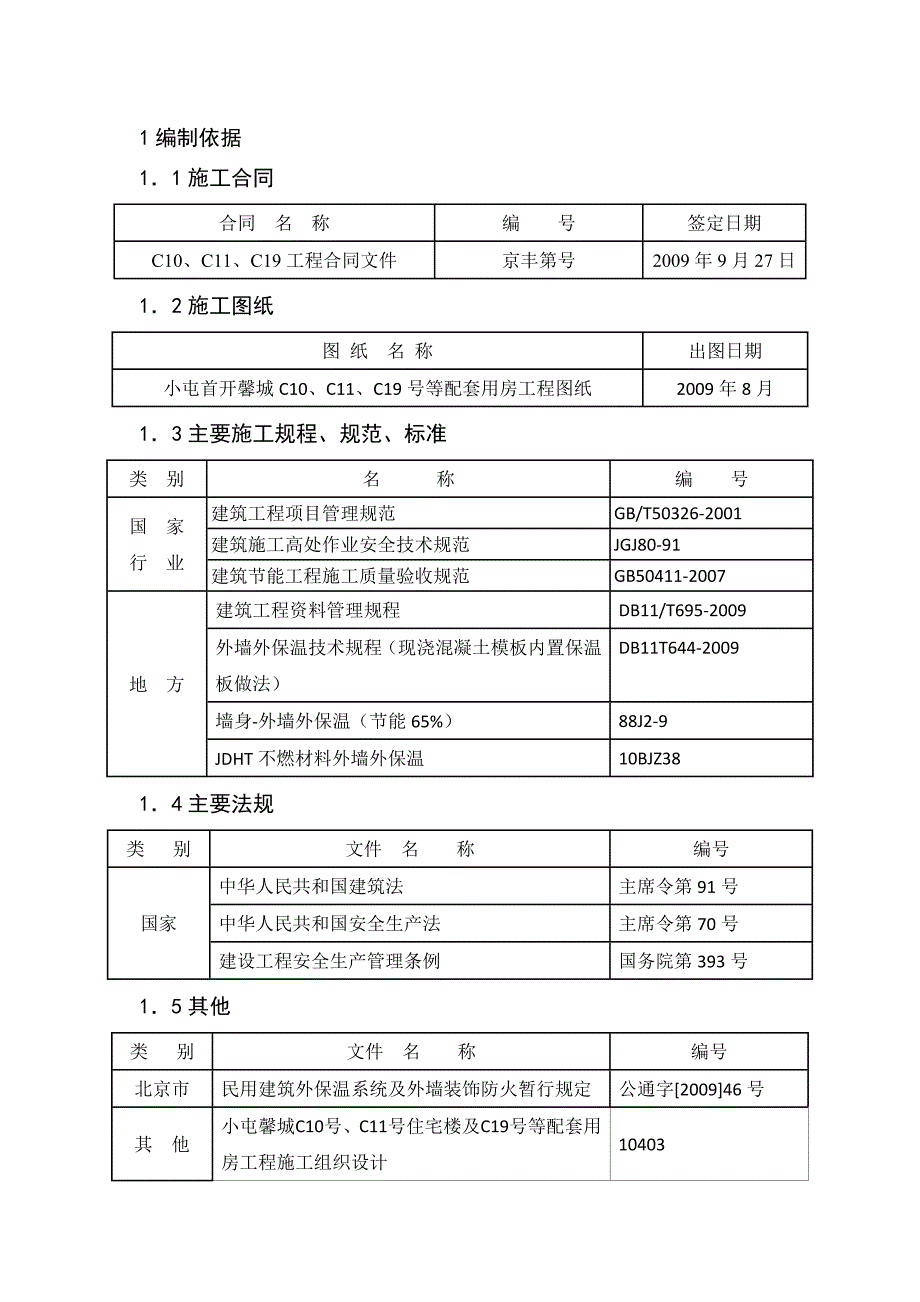

1、目 录1编制依据12工程概况23施工部署34施工准备35施工方法56细部做法117质量标准158成品保护199安全文明施工201编制依据11施工合同合同 名 称编 号签定日期C10、C11、C19工程合同文件京丰第号2009年9月27日12施工图纸图 纸 名 称出图日期小屯首开馨城C10、C11、C19号等配套用房工程图纸2009年8月13主要施工规程、规范、标准类 别名 称编 号国 家行 业建筑工程项目管理规范GB/T50326-2001建筑施工高处作业安全技术规范JGJ80-91建筑节能工程施工质量验收规范GB50411-2007地 方建筑工程资料管理规程DB11/T695-2009外墙外

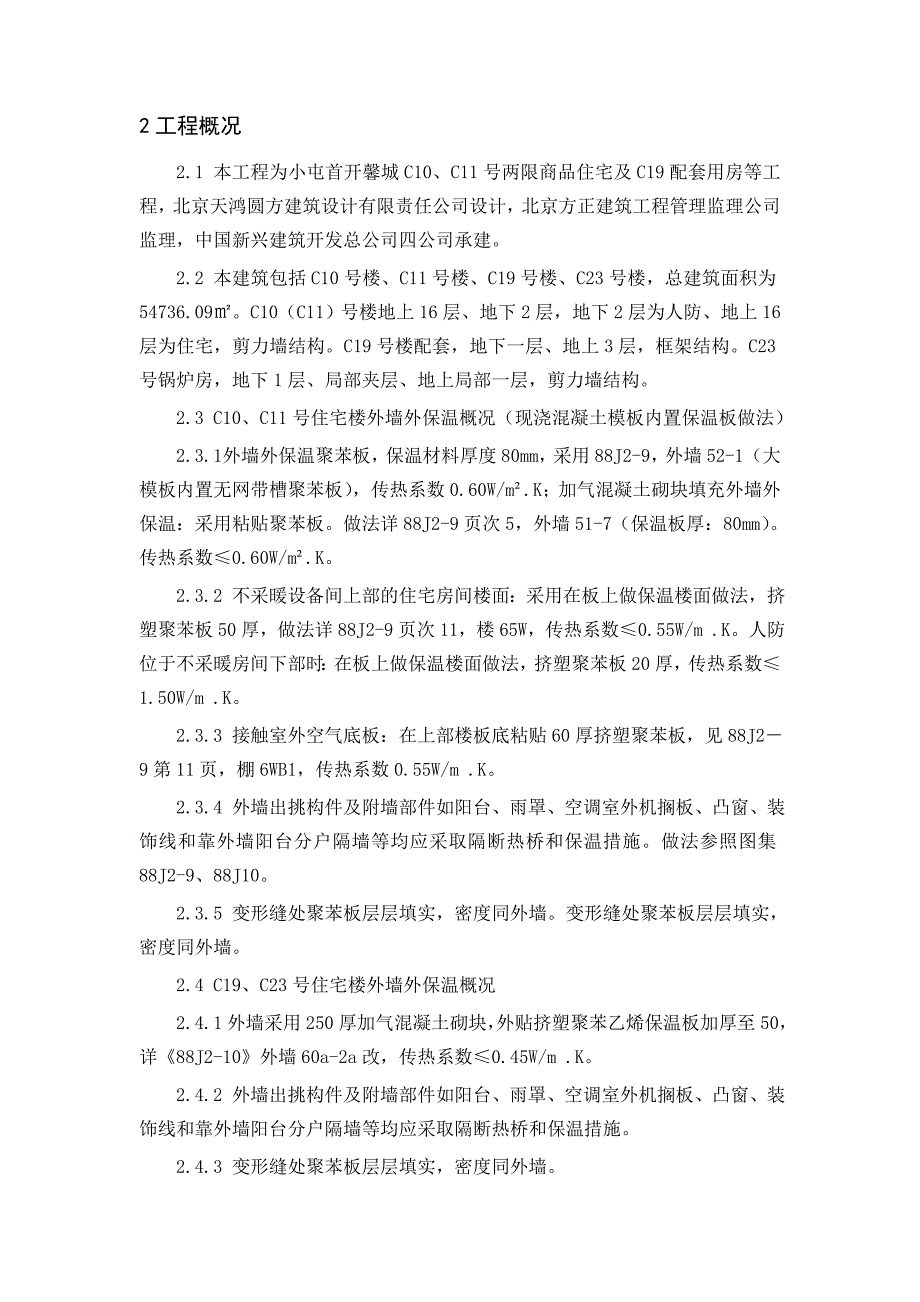

2、保温技术规程（现浇混凝土模板内置保温板做法）DB11T644-2009墙身-外墙外保温（节能65%）88J2-9JDHT不燃材料外墙外保温10BJZ3814主要法规类 别文件 名 称编号国家中华人民共和国建筑法主席令第91号中华人民共和国安全生产法主席令第70号建设工程安全生产管理条例国务院第393号15其他类 别文件 名 称编号北京市民用建筑外保温系统及外墙装饰防火暂行规定公通字200946号其 他小屯馨城C10号、C11号住宅楼及C19号等配套用房工程施工组织设计104032工程概况2.1 本工程为小屯首开馨城C10、C11号两限商品住宅及C19配套用房等工程，北京天鸿圆方建筑设计有限责任
3、公司设计，北京方正建筑工程管理监理公司监理，中国新兴建筑开发总公司四公司承建。2.2 本建筑包括C10号楼、C11号楼、C19号楼、C23号楼，总建筑面积为54736.09。C10（C11）号楼地上16层、地下2层，地下2层为人防、地上16层为住宅，剪力墙结构。C19号楼配套，地下一层、地上3层，框架结构。C23号锅炉房，地下1层、局部夹层、地上局部一层，剪力墙结构。2.3 C10、C11号住宅楼外墙外保温概况（现浇混凝土模板内置保温板做法）2.3.1 外墙外保温聚苯板，保温材料厚度80mm，采用88J2-9，外墙52-1（大模板内置无网带槽聚苯板），传热系数0.60W/m.K；加气混凝土砌块
4、填充外墙外保温：采用粘贴聚苯板。做法详88J2-9页次5，外墙51- 7 （保温板厚：80mm）。传热系数0.60W/m.K。2.3.2 不采暖设备间上部的住宅房间楼面：采用在板上做保温楼面做法，挤塑聚苯板50厚，做法详88J2-9页次11，楼65W，传热系数0.55W/m .K。人防位于不采暖房间下部时：在板上做保温楼面做法，挤塑聚苯板20厚，传热系数1.50W/m .K。2.3.3 接触室外空气底板：在上部楼板底粘贴60厚挤塑聚苯板，见88J29第11页，棚6WB1，传热系数0.55W/m .K。2.3.4 外墙出挑构件及附墙部件如阳台、雨罩、空调室外机搁板、凸窗、装饰线和靠外墙阳台分户隔
5、墙等均应采取隔断热桥和保温措施。做法参照图集88J2-9、88J10。2.3.5 变形缝处聚苯板层层填实，密度同外墙。变形缝处聚苯板层层填实，密度同外墙。2.4 C19、C23号住宅楼外墙外保温概况2.4.1外墙采用250厚加气混凝土砌块，外贴挤塑聚苯乙烯保温板加厚至50，详88J2-10外墙60a-2a改，传热系数0.45W/m .K。2.4.2 外墙出挑构件及附墙部件如阳台、雨罩、空调室外机搁板、凸窗、装饰线和靠外墙阳台分户隔墙等均应采取隔断热桥和保温措施。2.4.3 变形缝处聚苯板层层填实，密度同外墙。3施工部署3.1现浇混凝土模板内置保温板，施工时间为6月1日至10月31日（随地上整个
6、结构墙体施工）。3.2召开经理部外墙专项施工生产会议，对施工生产做出总体安排，施工方案进行讨论和交底，针对外墙保温，涂料，门窗，土建各劳务队进行协调管理。3.3本工程外墙保温施工工期共为153天。4施工准备4.1成立外墙施工领导小组4.2技术准备及要求 施工前向施工人员进行技术交底，确保质量和安全无事故。 由提供成套材料和技术的企业派员在现场对工人进行培训和技术指导。 窗口外侧四周墙面应进行保温处理，做到既满足节能要求避免冷桥，又不影响窗户开启。突出墙面的出挑部位如雨罩、室内空调机隔板、靠墙阳台栏板、两户之间的阳台分户隔板和窗台板等，原则都宜做断桥设计或其他切实可行的措施做到即避免冷桥又要保证
7、结构安全。 窗框与墙体交接部位除应有牢固连接外，窗框与墙体之间的缝隙不得采用普通水泥砂浆填塞，应采用保温材料，窗框四周抹灰层与窗框之间的界面宜用嵌缝油膏处理，以免在两种不同材料的界面开裂。4.3材料要求（1）进入工地的原材料必须有出厂合格证或试验报告单。试验员按要求送检阻燃聚苯板、粘接剂、抹面砂浆、玻纤网格布、外墙腻子粉、复层涂料、外墙乳胶漆等复试材料。（2）保温板技术要求（DB11/T644-2009）项 目模塑板（）挤塑板（XPS）检测方法依据带表皮不带表皮导热系数W/（mK）0.0410.0300.032DB11/T584表观密度kgm18.02535压缩强度kPa100150250垂直
8、于板面方向的抗拉强度kPa100200尺寸稳定性0.51.2水蒸气透湿系数ng/（Pams）4.53.5吸水率 （vv）41.5燃烧性能不低于E级GB8624（3）塑料锚栓性能应满足以下指标要求：项目外管管径镀锌螺丝埋入混凝土深度单个抗拔力检测方法依据打孔安装式预埋式指标10mm镀锌厚度10m50mm1.0KN1.5KNDB11/T584说明：单个抗拔力所示荷载为极限荷载。预埋式用于无网体系、有网体系。打孔安装式用于无网体系做面砖饰面层时补充锚拴的要求。（4）玻璃纤维网格布性能应满足以下指标要求项 目指 标检测方法单位面积质量，g/m130DB11/T584断裂应变，%5耐碱断裂强力保留率（经
9、纬向），%50耐碱断裂强度（经纬向），N/50mm750（5）角网、平网、L筋或工程胀栓、砂浆垫块、火烧丝、聚氨脂发泡胶、双面粘贴胶带、胶粉聚苯颗粒保温浆料、聚合物砂浆、网格布、外墙弹性腻子、高分子乳液防水弹性底层涂料、防水弹性面层涂料、塑料滴水线槽、分格条和嵌缝油膏、模板等。4.4人员配备根据工程进度及现场情况，墙体钢筋安装隐检完毕，开始安装保温板，保温班组需要10人，能满足施工需要。4.5设备及机具准备墨斗、锯条或刀锯、小压子或铁勺、铝合金靠尺、线绳、线坠、盒尺、托线板、靠尺、铁灰槽、提漏、塑料桶剪刀、壁纸刀、经纬仪、放线工具及施工脚手架等。5施工方法5.1工艺流程（大模板内置保温板）绑扎
10、墙体钢筋并加垫块 安装聚苯板并用专用胶将板与接缝处粘结 苯板上拧尼龙锚栓 立内外侧模板 穿墙螺栓紧固螺栓，调垂直 浇筑混凝土 拆除模板 清理聚苯板面 局部用保温砂浆修补及填穿墙孔 配置聚合物砂浆 剪裁网格布 抹聚合物砂浆压入网格布 配柔性腻子 刮抹柔性腻子 涂外墙涂料5.1.1保温板安装：（1）绑扎墙体钢筋时，靠保温板一侧的横向分布筋宜弯成形。绑扎完墙体钢筋后，应在外墙钢筋外侧绑扎水泥砂浆垫块（不得使用塑料卡）。安装位置参见图5.2构造图。然后在墙体钢筋外侧安装保温板。（2）安装顺序：应先安装阴阳角专用保温角板构件，然后再安装角板之间保温板，遇门窗洞口按尺寸留出洞口。（3）安装前应先在保温板高
11、低槽口处均匀涂刷保温板胶粘剂，将竖缝两侧的保温板相互粘结在一起。（4）在安装好的保温板面上弹线，标出锚栓的位置。应用电烙铁或其它工具在锚栓定位处穿孔，然后在孔内塞入胀管，并拧紧螺栓，使套管尾部全部张开。其尾部与墙体钢筋绑扎作临时固定。（5）当门、窗口模板宽度未考虑保温层厚度时，应对门窗洞口两边齿槽形保温板缝隙进行封堵。5.1.2模板安装：宜采用大模板。按保温板厚度确定模板配制尺寸、数量。安装外墙外侧模板，安装前须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。保温板模板放在三脚平台架上，将模板就位，穿螺栓紧固较正，连接必须严密、牢固，以防止出现错台和漏浆。5.1.3混
12、凝土浇灌：混凝土浇灌前保温板顶面必须采取遮挡措施；插入式振捣器捣实混凝土时，高度控制在振捣器作用部分长度的1.25倍。混凝土应连续浇筑，间隔时间不超过混凝土的初凝时间（3-4小时）；振捣棒移动水平间距为400，严禁将振捣棒紧靠保温板进行振捣。5.1.4模板拆除：穿墙套管拆除后，应以干硬性砂浆捻塞孔洞，保温板孔洞部位须用保温材料堵塞并深入墙内大于50mm；在常温条件下，墙体混凝土强度应能保证其表面及棱角不受损伤。应先拆外墙外侧模板，再拆外墙内侧模板。并及时清除墙面混凝土边角和板面余浆。5.1.5混凝土养护：常温施工时，模板拆除后12小时内应喷水，不少于七昼夜，次数以保持混凝土具有湿润状态为准。5
13、.1.6外墙外保温板面抹灰：（1）保温板面应清理干净，无空鼓、无油渍、浮尘等，保温板表面应刷界面剂。（2）吊垂直、套方、找规矩、弹厚度控制线，拉垂直、水平通线，套方做口。（3）板面、门窗口保温板如有破损应用保温砂浆或聚苯板加以修补。（4）如局部有凹凸不平处用聚苯颗粒保温砂浆进行局部找平或打磨。（5）按层高、窗台高和过梁高将玻纤网格布在施工前裁好备用，待抹完第一层聚合物砂浆后，立即将玻纤网格布垂直铺设，用木抹子压入聚合物砂浆内，玻纤网格布之间搭接长度宜50，紧接着再抹一层聚合物砂浆，以玻纤网格布均被浆料复裹为宜。在首层和窗台部位则要压入二层玻纤网格布，工序同上。面层聚合物砂浆以盖住玻纤网格布为宜
14、。（6）门窗洞口外侧面抹聚苯颗粒保温砂浆，在抹保温砂浆时距门窗框边应留出510缝隙以备打胶用。（7）首层阳角处应加设一根5050宽，2m高冲孔镀锌铁皮护角。在抹完第一层聚合物砂浆后将冲孔金属护角调直压入砂浆内（以护角条孔内挤出砂浆为宜）然后同大面一起压入玻纤网格布，将金属护角包裹起来。 5.2工艺流程（粘贴保温板）基面检查或处理工具准备阴阳角、门窗膀挂线基层墙体湿润配制聚合物砂浆，挑选聚苯板粘贴聚苯板 聚苯板塞缝，打磨、找平墙面配制聚合物砂浆聚苯板面抹聚合物砂浆，门窗洞口处理，粘贴玻纤网，面层抹聚合物砂浆找平修补，嵌密封膏外饰面5.2.1施工要求（1）施工温度不应低于5，而且施工完成后，24小时内气温高于5。（2）5级风以上禁止作业。（3）抹找平层前，抹灰部位根据情况提前半个小时浇水。（4）找平层用1：3水泥砂浆。（5）窗口，窗膀水平角及垂直角要挂线施工。5.2.2基层处理（1）做聚苯外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2m靠尺检测，其平整度3mm，阴、阳角方正。局部不平整超限度部位用1：2水泥砂浆找平。（2）基层表面应光滑、坚固、干燥、无污染或其它有害的材料。（3）墙外的消防梯、水落管、防盗窗预埋件或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提
