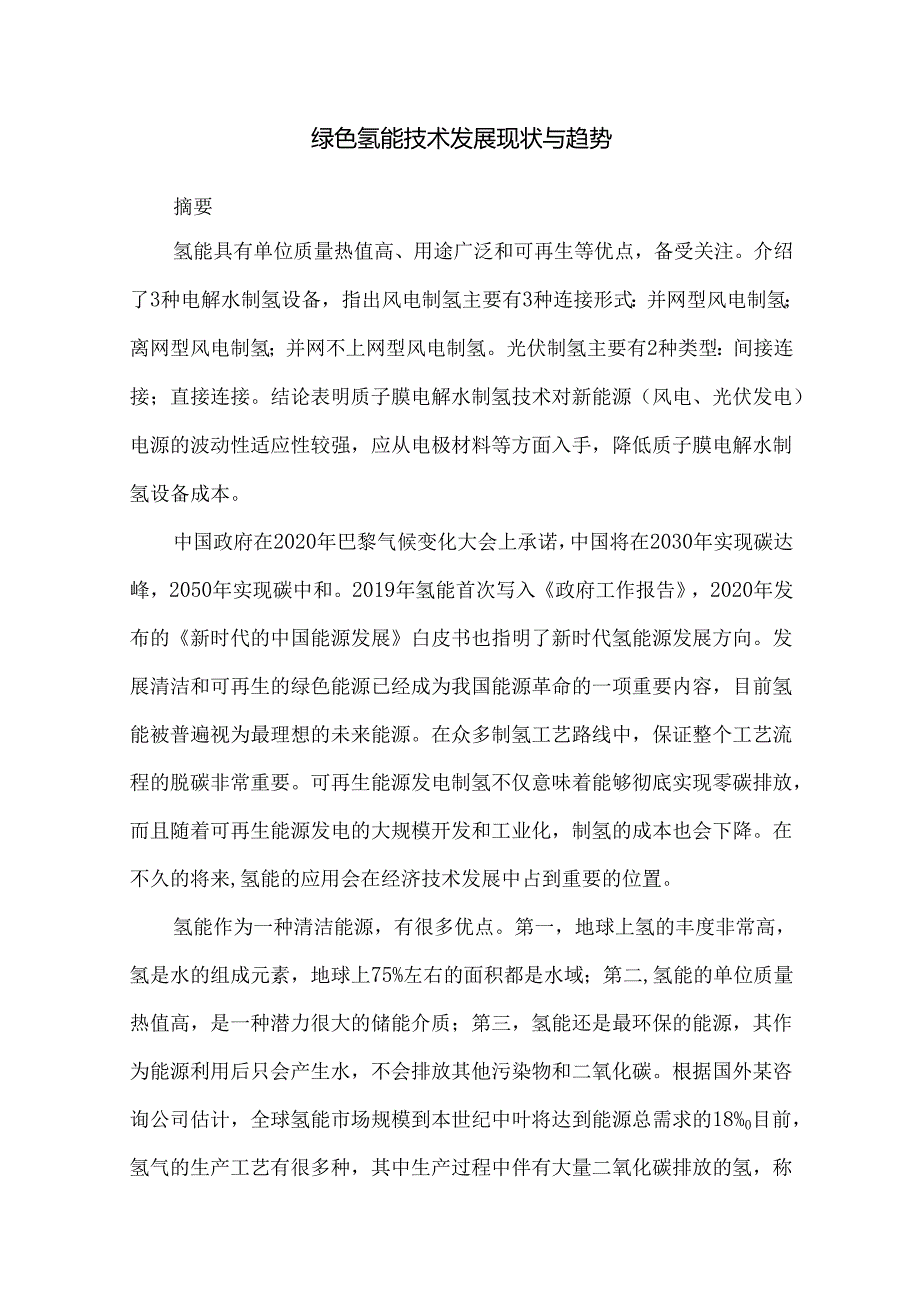

1、绿色氢能技术发展现状与趋势摘要氢能具有单位质量热值高、用途广泛和可再生等优点，备受关注。介绍了3种电解水制氢设备，指出风电制氢主要有3种连接形式：并网型风电制氢；离网型风电制氢；并网不上网型风电制氢。光伏制氢主要有2种类型：间接连接；直接连接。结论表明质子膜电解水制氢技术对新能源（风电、光伏发电）电源的波动性适应性较强，应从电极材料等方面入手，降低质子膜电解水制氢设备成本。中国政府在2020年巴黎气候变化大会上承诺，中国将在2030年实现碳达峰，2050年实现碳中和。2019年氢能首次写入政府工作报告，2020年发布的新时代的中国能源发展白皮书也指明了新时代氢能源发展方向。发展清洁和可再生的绿
2、色能源已经成为我国能源革命的一项重要内容，目前氢能被普遍视为最理想的未来能源。在众多制氢工艺路线中，保证整个工艺流程的脱碳非常重要。可再生能源发电制氢不仅意味着能够彻底实现零碳排放，而且随着可再生能源发电的大规模开发和工业化，制氢的成本也会下降。在不久的将来,氢能的应用会在经济技术发展中占到重要的位置。氢能作为一种清洁能源，有很多优点。第一，地球上氢的丰度非常高，氢是水的组成元素，地球上75%左右的面积都是水域；第二,氢能的单位质量热值高，是一种潜力很大的储能介质；第三，氢能还是最环保的能源，其作为能源利用后只会产生水，不会排放其他污染物和二氧化碳。根据国外某咨询公司估计，全球氢能市场规模到本

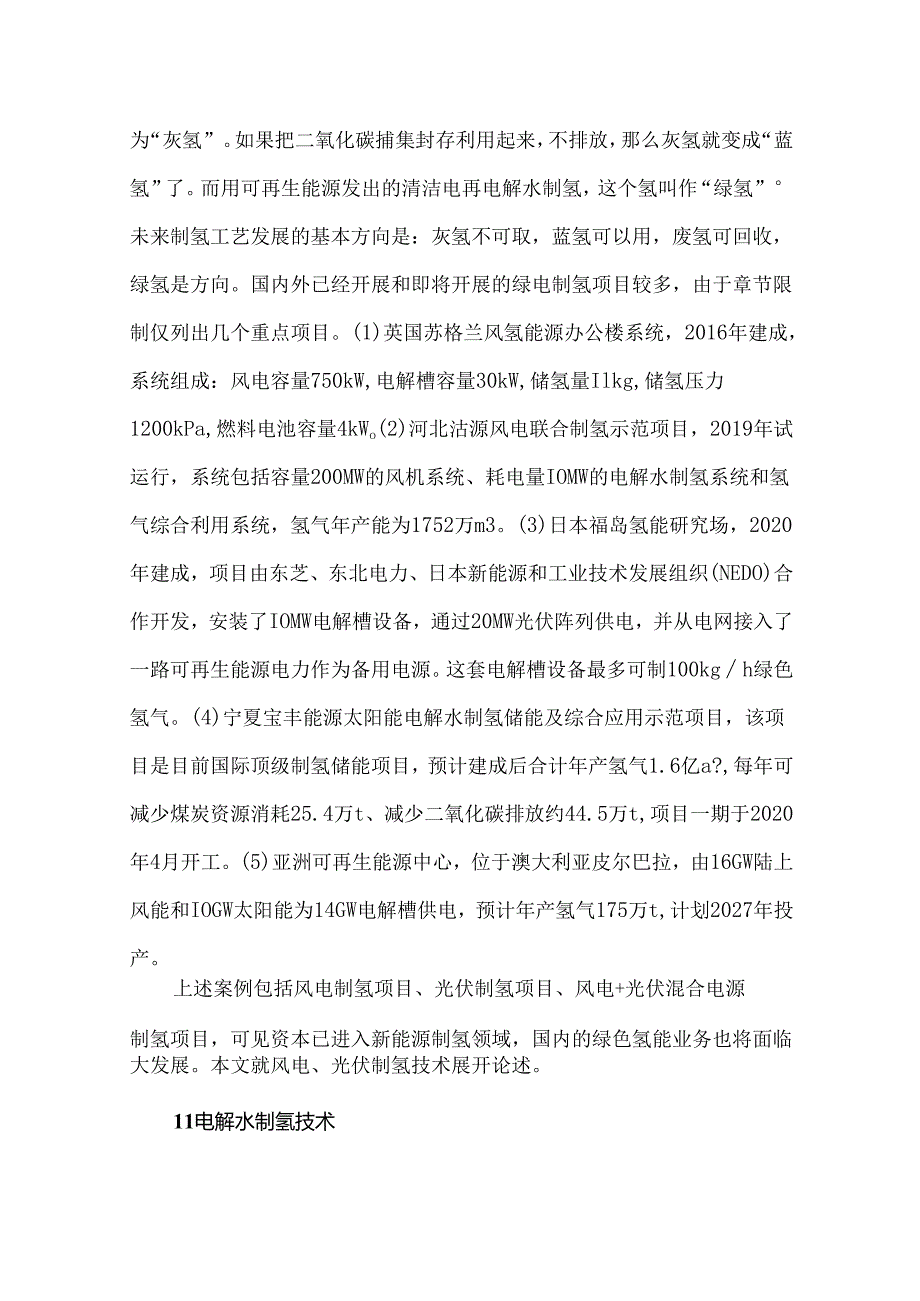

3、世纪中叶将达到能源总需求的18%0目前，氢气的生产工艺有很多种，其中生产过程中伴有大量二氧化碳排放的氢，称为“灰氢”。如果把二氧化碳捕集封存利用起来，不排放，那么灰氢就变成“蓝氢”了。而用可再生能源发出的清洁电再电解水制氢，这个氢叫作“绿氢”未来制氢工艺发展的基本方向是：灰氢不可取，蓝氢可以用，废氢可回收，绿氢是方向。国内外已经开展和即将开展的绿电制氢项目较多，由于章节限制仅列出几个重点项目。(1)英国苏格兰风氢能源办公楼系统，2016年建成，系统组成：风电容量750kW,电解槽容量30kW,储氢量Ilkg,储氢压力1200kPa,燃料电池容量4kWo(2)河北沽源风电联合制氢示范项目，201
4、9年试运行，系统包括容量200MW的风机系统、耗电量IOMW的电解水制氢系统和氢气综合利用系统，氢气年产能为1752万m3。(3)日本福岛氢能研究场，2020年建成，项目由东芝、东北电力、日本新能源和工业技术发展组织(NEDO)合作开发，安装了IOMW电解槽设备，通过20MW光伏阵列供电，并从电网接入了一路可再生能源电力作为备用电源。这套电解槽设备最多可制100kgh绿色氢气。(4)宁夏宝丰能源太阳能电解水制氢储能及综合应用示范项目，该项目是目前国际顶级制氢储能项目，预计建成后合计年产氢气1.6亿a?,每年可减少煤炭资源消耗25.4万t、减少二氧化碳排放约44.5万t,项目一期于2020年4月
5、开工。(5)亚洲可再生能源中心，位于澳大利亚皮尔巴拉，由16GW陆上风能和IOGW太阳能为14GW电解槽供电，预计年产氢气175万t,计划2027年投产。上述案例包括风电制氢项目、光伏制氢项目、风电+光伏混合电源制氢项目，可见资本已进入新能源制氢领域，国内的绿色氢能业务也将面临大发展。本文就风电、光伏制氢技术展开论述。11电解水制氢技术据统计数据显示，全球制氢总量约保持在3400td,其中我国的制氢量约为1320td从世界角度来看，96%以上的制氢原料都来自于化石原料的化学重整，其余基本来源于电解水制氢。氢气可从多种途径制备，制氢技术大多数较成熟，每种制氢工艺的成本及环保程度均不相同。目前新型
6、制氢技术主要包括生物法制氢、生物质热解制氢和光催化分解水制氢等。传统工业制氢技术主要包括煤制氢、天然气制氢和电解水制氢等。“绿氢”制备过程中一个环节就是电解水制氢，电解水制氢目前主流的方向有3个，分别是电解碱水制氢技术、质子膜电解水制氢技术和高温固体氧化物电解水制氢技术，下面主要对这3项技术展开介绍。1.1电解碱水制氢电解碱水制氢技术是一种最成熟的电解水制氢技术，也是目前商业化应用最广泛的电解水制氢技术。早在20世纪初就已经研发出IMW级别的大规模制氢设备了。电解碱水制氢设备主要由电解液、阳极、阴极和膈膜等组成，如图1所示。碱性电解槽通常采用KOH溶液(20%-30%)作为电解液，在电解水制氢
7、过程中碱液不消耗，只起到离子输送的作用。电解碱水制氢技术是最早研发、技术最成熟的电解水制氢技术，具有操作简单和成本低的优点，其缺点是电解效率低、电源波动性适应性差、碱液有腐蚀性等。图1电解碱水制氢技术结构示意图Fig.1Schematicdiagramofhydrogenproductiontechnologyhyelectrolyticalkaliwater碱性电解槽工作温度通常为4080C,电解槽中电解液的电导率随着温度的升高而升高。因冷态启动时电解液处于常温，其电阻值较大，而电解槽的电压是一定的，这样电流就较小，产氢量也较小。随着通电时间的增长，碱液温度随之升高，碱液导电率越来越高，产氢
8、量也就会逐渐提高。碱水电解槽可在20%110%变负荷运行，冷态启动23h,热启动15min为了解决电解碱水制氢设备的变工况运行能力问题，通常采用的办法是对其进行热备用，保持电解槽内的碱液在一定的温度下，以便及时热启动制氢。电解碱水制氢过程的化学方程式如下：阴极反应：2e+2H2()=Hz2+2()H阳极反应：4()H-=2H2()+()22+4e总反应式为UH2()=2H2+O2t1.2质子膜电解水制氢技术质子交换膜(Protonexchangemembrane,PEM)电解水制氢电解槽的基本结构如图2所示，PEM电解槽的主要组成部分包括阴极、阳极和膜电极，其中膜电极由2块气体扩散层、1张喷涂
9、有阴阳极催化层的质子交换膜组成。端板起到导电以及传递水、气的作用，阳极以Ti材料为主，阴极可以采用石墨、Ti和不锈钢等材料；扩散层主要用于促进气液传质的作用，通常由导电的多孔材料构成，比如，Ti网、Ni网等；催化层是催化剂、扩散层和质子交换膜三相的交界面；质子交换膜可以阻止电子传递以及氧气与氢气的接触，同时又能将质子从阳极传递到阴极，目前应用最广泛的Nafion膜是美国杜邦公司生产的。图2PEM电解水制氢技术结构示意图Fig.2SchematicdiagramPEMhydrogenproductiontechnologystructurePEM电解水制氢装置在工作过程中，水作为电解的原料从阳极
10、极板的流道进入，经过扩散层在一定电压和阳极催化剂作用下析氧，产生的氧气通过扩散层又回到阳极端板的流道被水带出。阳极反应产生的氢离子在水的携带下通过质子交换膜转移到阴极，在阴极催化剂的作用下析氢，产生的氢气和携带过来的水通过扩散层进入阴极流道排出。阴阳极的催化剂分别负载在质子交换膜的两侧，与两片扩散层形成了PEM电解池的核心部件，也就是膜电极。PEM电解水制氢主要包括以下化学反应过程：阴极：2H+2e=Hz阳极：2H2。一4e-=Oz+4H+总反应式为：2乩（）=2乩2+O21. 3高温固体氧化物电解水制氢高温固体氧化物电解水制氢发展始于20世纪70年代的美国GE公司和Brookhaven国家实
11、验室以及之后的德国Dornier公司。由于工作在高温条件(100oC),部分能量可以由热能提供，因此效率较高。在考虑余热利用的情况下，其效率可达90%。但100(TC的高温对材料提出了很高要求，目前高温固体氧化物电解水制氢基本还处于实验室研究阶段。其工作原理如图3所示，高温水蒸气通过中心孔道，在阴极表面生成H2,通过中间的高温氧化物传递到阳极并失去电子形成高温固体氧化物电解水制氢主要包括以下电化学反应过程:阴极：凡。+2钎=乩+()2一阳极：2()2一一46一=。2总反应式为：2H2O=2H2f+O2f氧化物陶瓷图3高温固体氧化物电解水制氢技术结构示意图Fig.3Schematicdiagra
12、mofhightemperaturesolidoxideelectrolysiswaterforhydrogenproduction综上，以上3种电解水制氢技术的特点如表1所示。aI电解水M氧技求比收IablcI(h11p4riMNofIOdmKtnpr11dUkmtclek*btvfr*4*.%tf.*aM小.电Mflt率蝮鼻化y产tjtaft*a.wMatt*tt.n*.wa9tu4湾同.价格昂置电Q件上外电/化金MIV手牝tjat.f*x*is1xa，eO.tt.0IJ、.产风，hWhlu4*5ti.2-5,1气值力|30I000IMa*70M10新能源制氢技术目前由化石原料制氢具有较大
13、的价格优势和大规模生产的优势,但是碳捕捉和收集技术还不够成熟，化石燃料的使用将不可避免地带来碳排放问题。而可再生能源（太阳能、风能等）发电电解制氢技术却可以实现碳的零排放。随着可再生能源的大规模应用和电解水制氢技术的不断更新，新能源电解水制氢在不久的将来必然会成为具有竞争力的技术。可再生能源(风、光等)由于其固有的间歇性和波动性，导致风电、光电无法长期持续、稳定地发电，对新能源发电机组的大规模并网发电带来了难度，也出现了很多弃风弃光现象。2017年水电、风电和光电总弃电量1007亿kWh0而当年全中国的社会用电量约为6.3万亿kWh0以75%的能量效率计算，这些弃电可产氢气约259万t,约占全
14、国氢气产量的10%根据国际能源署的预测，到2030年电解水制氢市场份额将从5%增长到30%,电解水制氢技术也会在未来的氢能经济中占有重要的地位。2.1风电制氢风电制氢技术是将风资源通过风力发电机转化成电能，电能供给电解水制氢设备产生氢气，通过将氢气压缩、存储、输送至用户端，完成从风能到氢能的转化。根据风电与网电连接形式的不同，可以将风电制氢技术分为3种类型：(1)并网型风电制氢；(2)离网型风电制氢；(3)并网不上网型风电制氢。并网型风电制氢是将风电机组接入电网，从电网取电的制氢方式,比如从风场的35kV或22OkV电网侧取电，进行电解水制氢，主要应用于大规模风电场的弃风消纳和储能。离网型风电
