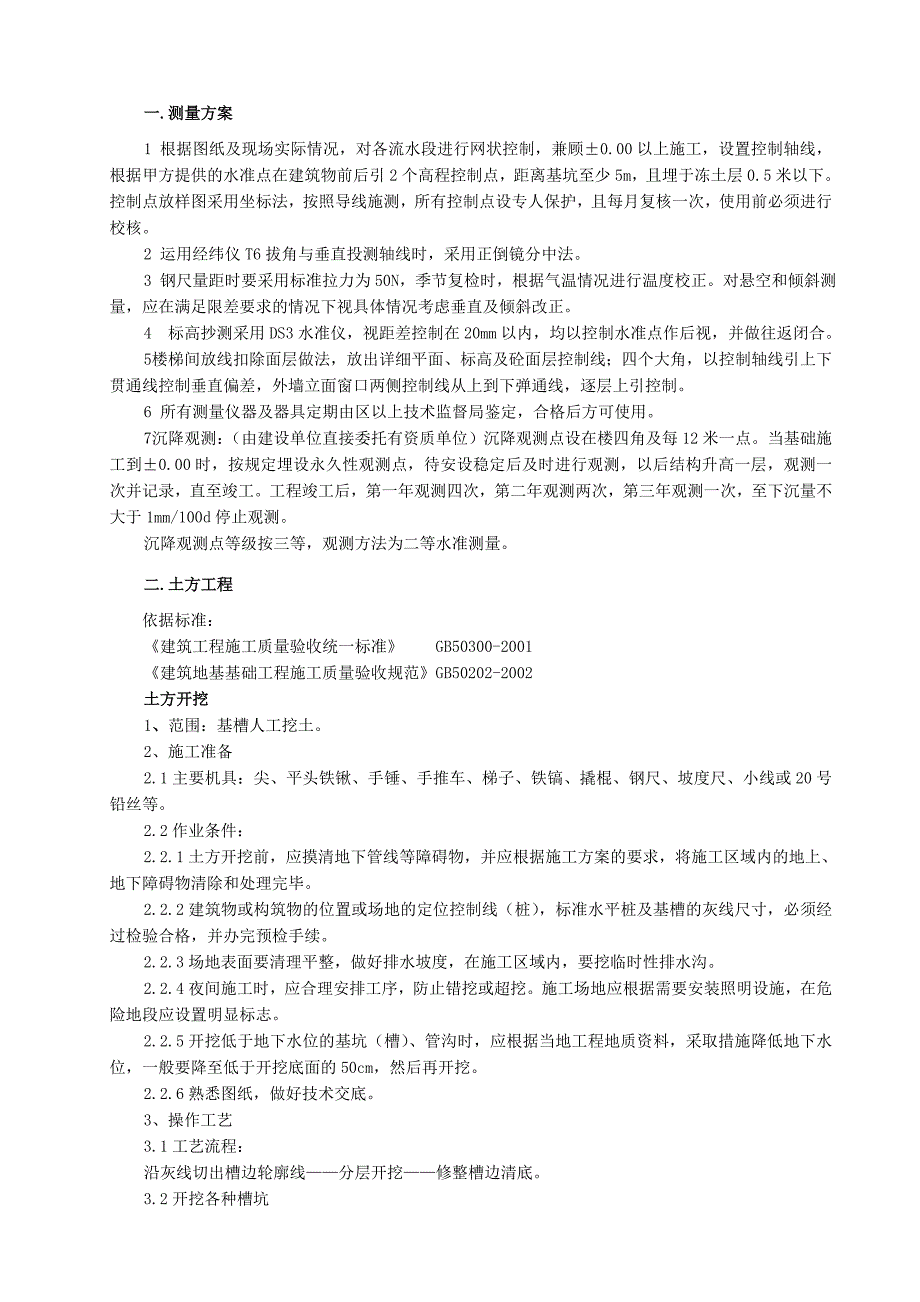

1、一.测量方案1 根据图纸及现场实际情况，对各流水段进行网状控制，兼顾0.00以上施工，设置控制轴线，根据甲方提供的水准点在建筑物前后引2个高程控制点，距离基坑至少5m，且埋于冻土层0.5米以下。控制点放样图采用坐标法，按照导线施测，所有控制点设专人保护，且每月复核一次，使用前必须进行校核。2 运用经纬仪T6拔角与垂直投测轴线时，采用正倒镜分中法。3 钢尺量距时要采用标准拉力为50N，季节复检时，根据气温情况进行温度校正。对悬空和倾斜测量，应在满足限差要求的情况下视具体情况考虑垂直及倾斜改正。4 标高抄测采用DS3水准仪，视距差控制在20mm以内，均以控制水准点作后视，并做往返闭合。5 楼梯间放
2、线扣除面层做法，放出详细平面、标高及砼面层控制线；四个大角，以控制轴线引上下贯通线控制垂直偏差，外墙立面窗口两侧控制线从上到下弹通线，逐层上引控制。6 所有测量仪器及器具定期由区以上技术监督局鉴定，合格后方可使用。7 沉降观测：（由建设单位直接委托有资质单位）沉降观测点设在楼四角及每12米一点。当基础施工到0.00时，按规定埋设永久性观测点，待安设稳定后及时进行观测，以后结构升高一层，观测一次并记录，直至竣工。工程竣工后，第一年观测四次，第二年观测两次，第三年观测一次，至下沉量不大于1mm/100d停止观测。沉降观测点等级按三等，观测方法为二等水准测量。二.土方工程依据标准：建筑工程施工质量验
3、收统一标准 GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002土方开挖1、范围：基槽人工挖土。2、施工准备2.1主要机具：尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。2.2作业条件：2.2.1土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。2.2.2建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。2.2.3场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。2.2.4夜间施工时，应合理安排工序，防止

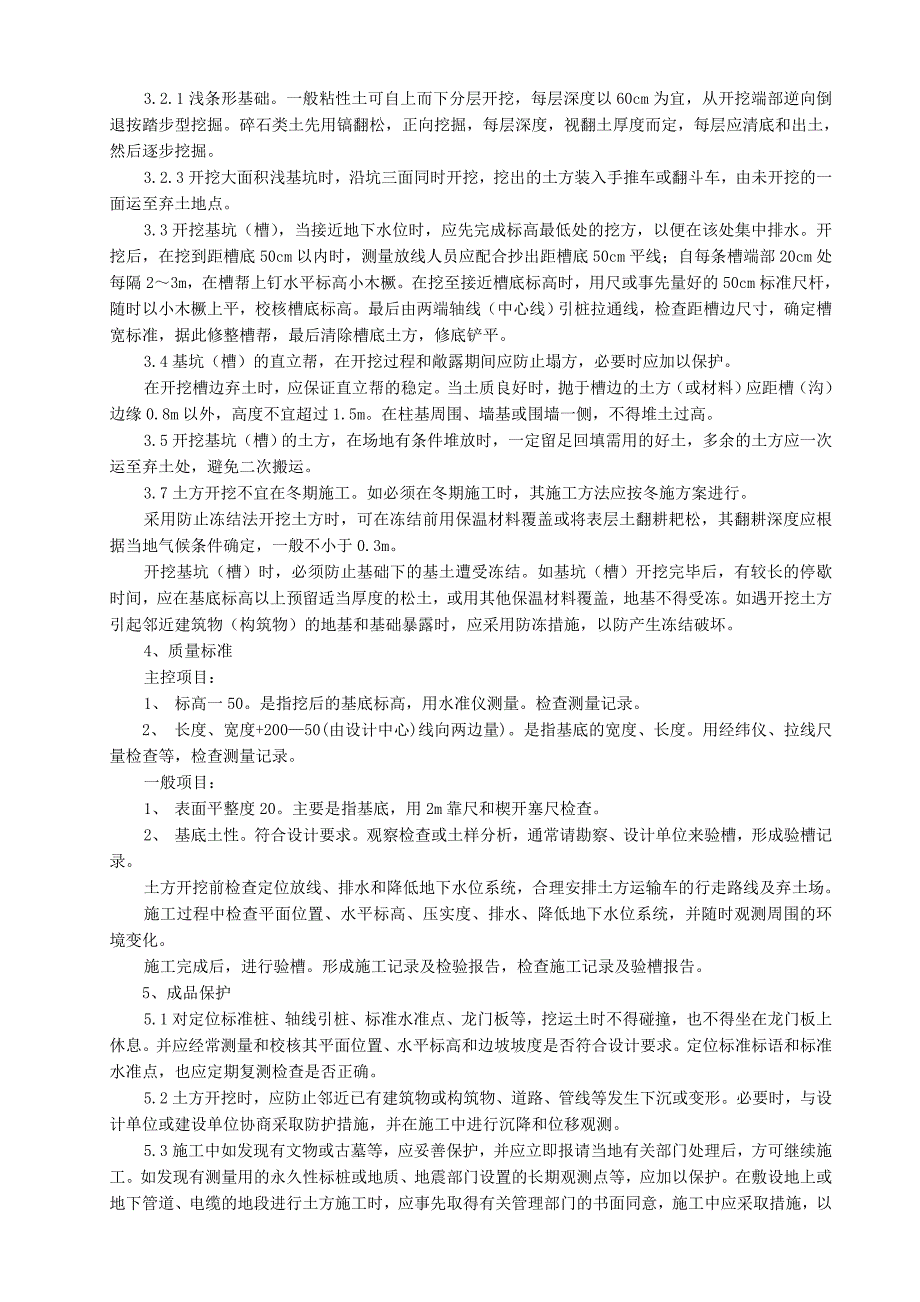

4、错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。2.2.5开挖低于地下水位的基坑（槽）、管沟时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的50cm，然后再开挖。2.2.6熟悉图纸，做好技术交底。3、操作工艺3.1工艺流程：沿灰线切出槽边轮廓线分层开挖修整槽边清底。3.2开挖各种槽坑3.2.1浅条形基础。一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。3.2.3开挖大面积浅基坑时，沿坑三面同时开挖，挖出的土方装入手推车或翻
5、斗车，由未开挖的一面运至弃土地点。3.3开挖基坑（槽），当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽底50cm平线；自每条槽端部20cm处每隔23m，在槽帮上钉水平标高小木橛。在挖至接近槽底标高时，用尺或事先量好的50cm标准尺杆，随时以小木橛上平，校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查距槽边尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。3.4基坑（槽）的直立帮，在开挖过程和敞露期间应防止塌方，必要时应加以保护。在开挖槽边弃土时，应保证直立帮的稳定。当土质良好时，抛于槽边的土方（或
6、材料）应距槽（沟）边缘0.8m以外，高度不宜超过1.5m。在柱基周围、墙基或围墙一侧，不得堆土过高。3.5开挖基坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运。3.7土方开挖不宜在冬期施工。如必须在冬期施工时，其施工方法应按冬施方案进行。采用防止冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气候条件确定，一般不小于0.3m。开挖基坑（槽）时，必须防止基础下的基土遭受冻结。如基坑（槽）开挖完毕后，有较长的停歇时间，应在基底标高以上预留适当厚度的松土，或用其他保温材料覆盖，地基不得受冻。如遇开挖土方引起邻近建
7、筑物（构筑物）的地基和基础暴露时，应采用防冻措施，以防产生冻结破坏。4、质量标准主控项目：1、标高一50。是指挖后的基底标高，用水准仪测量。检查测量记录。2、长度、宽度+20050(由设计中心)线向两边量)。是指基底的宽度、长度。用经纬仪、拉线尺量检查等，检查测量记录。一般项目：1、表面平整度20。主要是指基底，用2m靠尺和楔开塞尺检查。2、基底土性。符合设计要求。观察检查或土样分析，通常请勘察、设计单位来验槽，形成验槽记录。土方开挖前检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走路线及弃土场。施工过程中检查平面位置、水平标高、压实度、排水、降低地下水位系统，并随时观测周围的环
8、境变化。施工完成后，进行验槽。形成施工记录及检验报告，检查施工记录及验槽报告。5、成品保护5.1对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准标语和标准水准点，也应定期复测检查是否正确。5.2土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时，与设计单位或建设单位协商采取防护措施，并在施工中进行沉降和位移观测。5.3施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观

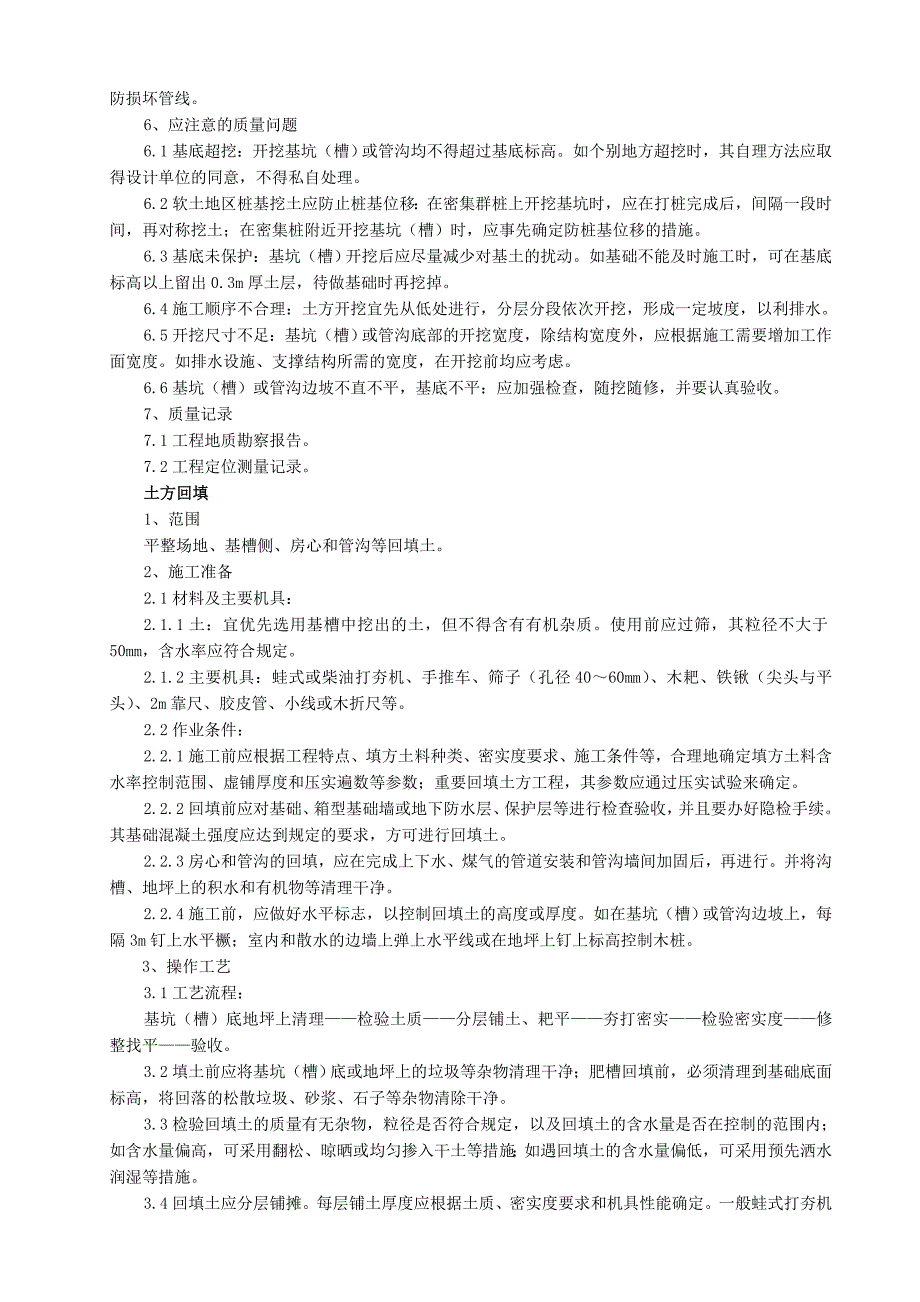

9、测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。6、应注意的质量问题6.1基底超挖：开挖基坑（槽）或管沟均不得超过基底标高。如个别地方超挖时，其自理方法应取得设计单位的同意，不得私自处理。6.2软土地区桩基挖土应防止桩基位移：在密集群桩上开挖基坑时，应在打桩完成后，间隔一段时间，再对称挖土；在密集桩附近开挖基坑（槽）时，应事先确定防桩基位移的措施。6.3基底未保护：基坑（槽）开挖后应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留出0.3m厚土层，待做基础时再挖掉。6.4施工顺序不合理：土方开挖
10、宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。6.5开挖尺寸不足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。6.6基坑（槽）或管沟边坡不直不平，基底不平：应加强检查，随挖随修，并要认真验收。7、质量记录7.1工程地质勘察报告。7.2工程定位测量记录。土方回填1、范围平整场地、基槽侧、房心和管沟等回填土。2、施工准备2.1材料及主要机具：2.1.1土：宜优先选用基槽中挖出的土，但不得含有有机杂质。使用前应过筛，其粒径不大于50mm，含水率应符合规定。2.1.2主要机具：蛙式或柴油打夯机、手推车、筛子（
11、孔径4060mm）、木耙、铁锹（尖头与平头）、2m靠尺、胶皮管、小线或木折尺等。2.2作业条件：2.2.1施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。2.2.2回填前应对基础、箱型基础墙或地下防水层、保护层等进行检查验收，并且要办好隐检手续。其基础混凝土强度应达到规定的要求，方可进行回填土。2.2.3房心和管沟的回填，应在完成上下水、煤气的管道安装和管沟墙间加固后，再进行。并将沟槽、地坪上的积水和有机物等清理干净。2.2.4施工前，应做好水平标志，以控制回填土的高度或厚度。
12、如在基坑（槽）或管沟边坡上，每隔3m钉上水平橛；室内和散水的边墙上弹上水平线或在地坪上钉上标高控制木桩。3、操作工艺3.1工艺流程：基坑（槽）底地坪上清理检验土质分层铺土、耙平夯打密实检验密实度修整找平验收。3.2填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净；肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。3.3检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。3.4回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具
13、性能确定。一般蛙式打夯机每层铺土厚度为200250mm；人工打夯不大于200mm。每层铺摊后，随之耙平。3.5回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。3.6深浅两基坑（槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为12。上下层错缝距离不小于1.0m。3.7基坑（槽）回填应在相对两侧或四周同时进行。基础墙两侧标高不可相差太多，以免把墙挤歪；较长的管沟墙，应采用内部加支撑的措施，然后再在外侧回填土方。3.8回填房心及管沟时，为防止管道中心线位移
14、或损坏管道，应用人工先在管子两侧填土夯实；并应由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道的情况下，方可采用蛙式打夯机夯实。在抹带接口处，防腐绝缘层或电缆周围，应回填细粒料。3.9回填土每层填土夯实后，应按规定规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。3.10修整找平：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。3.11雨、冬期施工：3.11.1基坑（槽）或管沟的回填土应连续进行，尽快完成。施工中注意雨情，雨前应及时夯完已填土层或将表面压光，并做成一定坡势，以利排除雨水。3.11.2冬期回填土
15、每层铺土厚度应比常温施工时减少20%50%；其中冻土块体积不得超过填土总体积的15%；其粒径不得大于150mm。铺填时，冻土块应均匀分布，逐层压实。3.11.4填土前，应清除基底上的冰雪和保温材料；填土的上层应用未冻土填铺，其厚度应符合设计要求。3.11.5管沟底至管顶0.5m范围内不得用含有冻土块的土回填；室内房心、基坑（槽）或管沟不得用含冻土块的土回填。3.11.6回填土施工应连续进行，防止基土或已填土层受冻，应及时采取防冻措施。4、质量标准主控项目：1、标高-50。是指回填后的表面标高，用水准仪测量。检查测量记录。2、分层压实系数。符合设计要求。按规定方法取样，试验测量，不满足要求时随时进行返工处理，直到达到要求。检查测试记录。一般项目：1、回填土料。符合设计要求。取样检查或直观鉴别。做出记录，检查试验报告。2、分层厚度及含水量。符合设计要求。用水准仪检查分层厚度。取样检测含水量。检查施工记录和试验报告。3、表面平整度20。用水准仪或靠尺检查。控制在允许偏差范围内。土方回填前清除基底的垃圾、树根等杂物，去除积水、淤泥，验收基底标高。如在松土上填方，在基底压实后再进行。填方土料按设计要求验收。填方施工中检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。检
