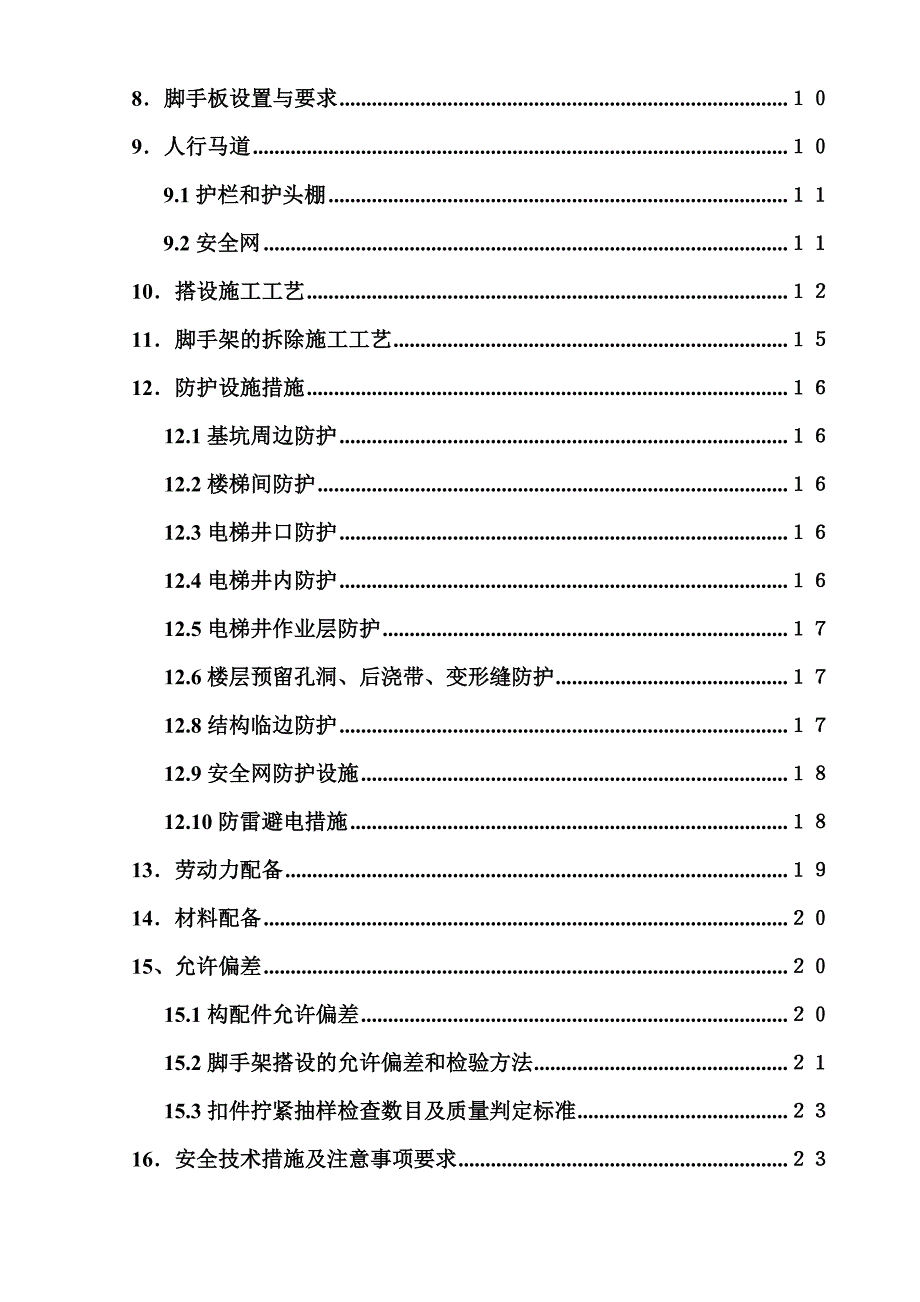

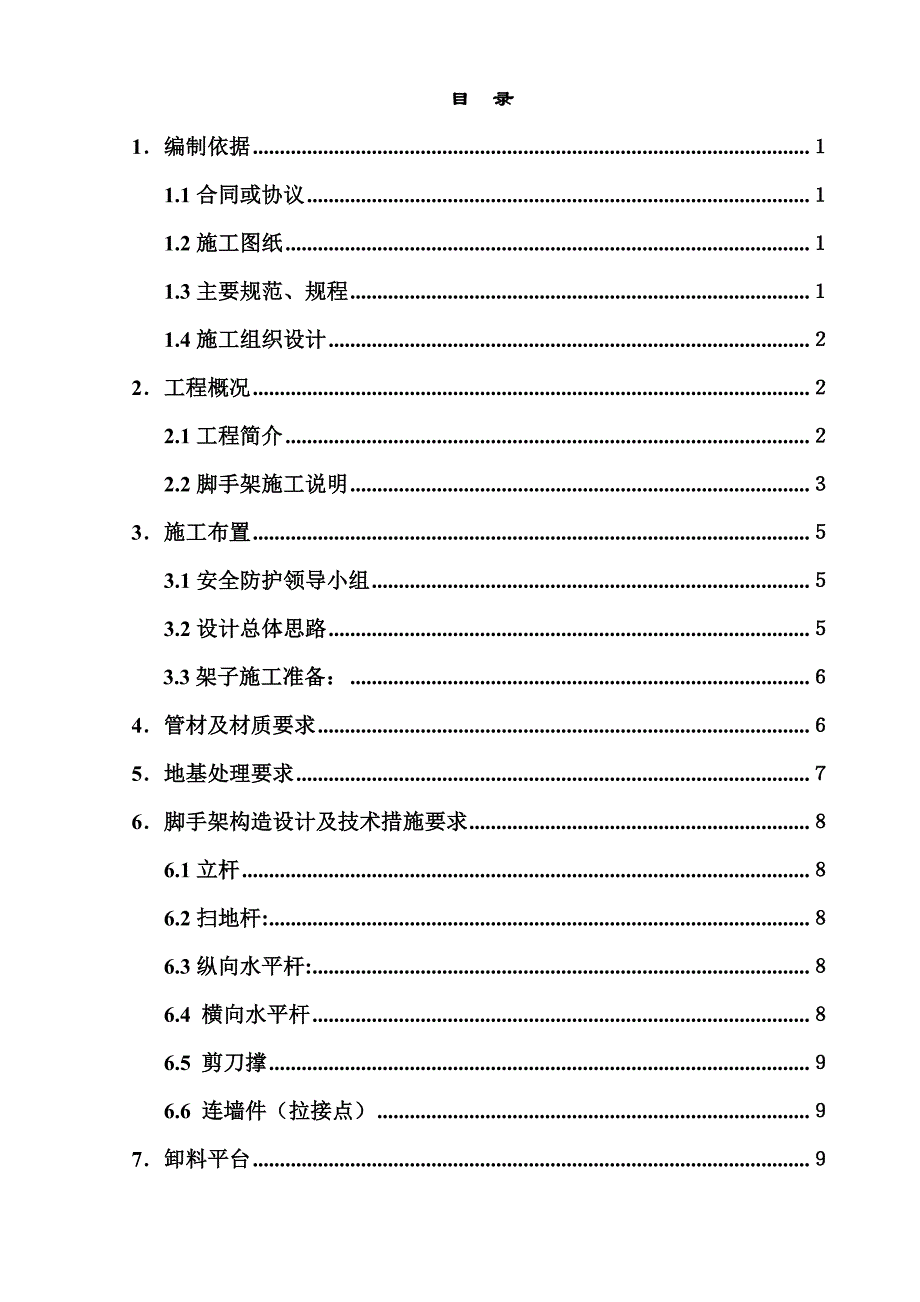

1、目 录1编制依据1.1合同或协议1.2施工图纸1.3主要规范、规程1.4施工组织设计2工程概况2.1工程简介2.2脚手架施工说明3施工布置3.1安全防护领导小组3.2设计总体思路3.3架子施工准备：4管材及材质要求5地基处理要求6脚手架构造设计及技术措施要求6.1立杆6.2扫地杆:6.3纵向水平杆:6.4 横向水平杆6.5 剪刀撑6.6 连墙件（拉接点）7卸料平台8脚手板设置与要求9人行马道9.1护栏和护头棚9.2安全网10搭设施工工艺11脚手架的拆除施工工艺12防护设施措施12.1基坑周边防护12.2楼梯间防护12.3电梯井口防护12.4电梯井内防护12.5电梯井作业层防护12.6楼层预留孔

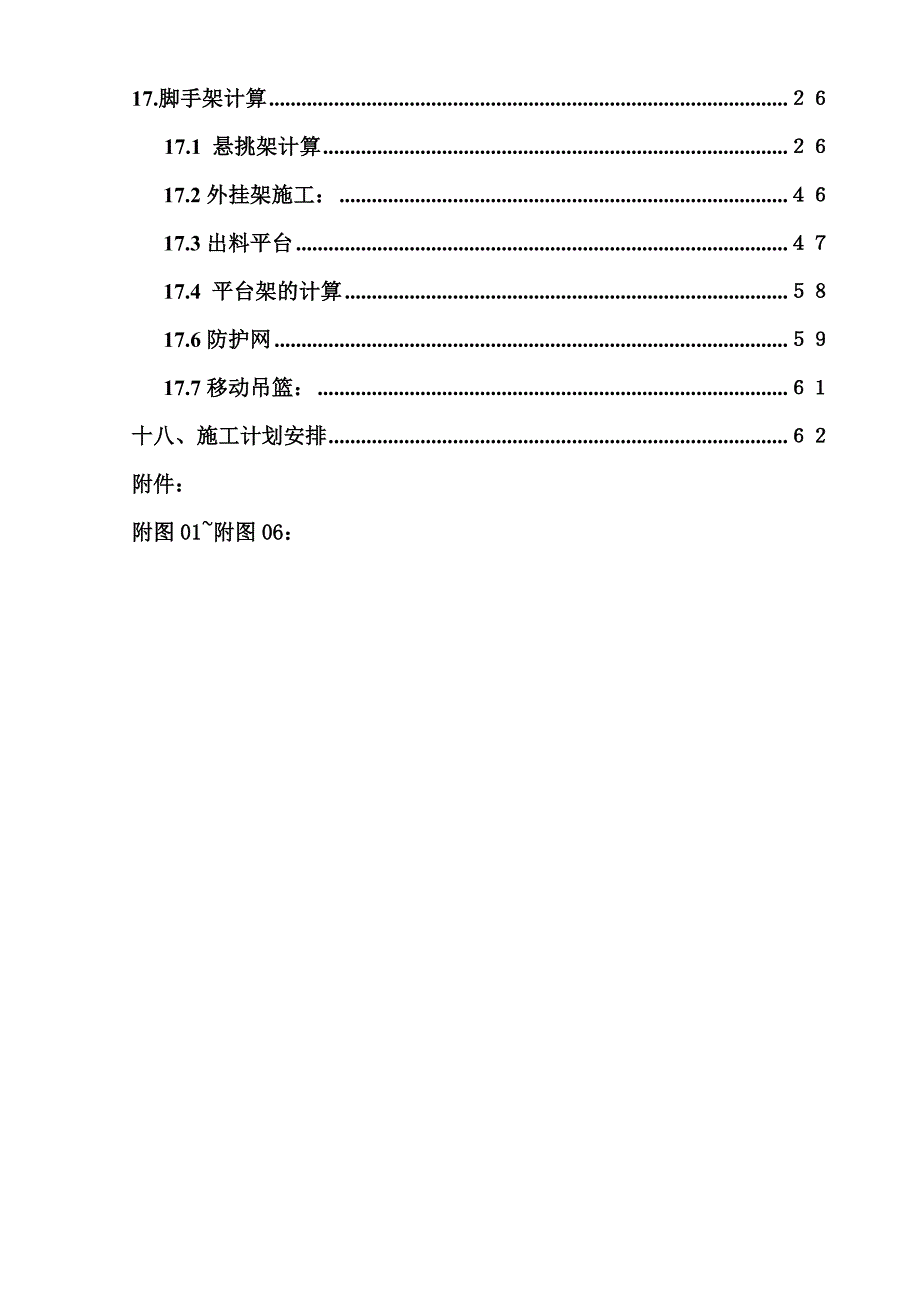

2、洞、后浇带、变形缝防护12.8结构临边防护12.9安全网防护设施12.10防雷避电措施13劳动力配备14材料配备15、允许偏差15.1构配件允许偏差15.2脚手架搭设的允许偏差和检验方法15.3扣件拧紧抽样检查数目及质量判定标准16安全技术措施及注意事项要求17.脚手架计算17.1 悬挑架计算17.2外挂架施工：17.3出料平台17.4 平台架的计算17.6防护网17.7移动吊篮：十八、施工计划安排附件：附图01附图06： 1编制依据1.1合同或协议合同（协议）名称文 件 号签订日期时间某某市某某大厦施工合同1.2施工图纸序号图 纸 类 别编 号出图日期1规划图总施-012005年12月2建筑
3、施工图建施-01建施-292005年12月3结构施工图结施-01结施-492005年12月1.3主要规范、规程序号规范、规程名称发布日期施行日期规范规程编号1建筑施工扣件式钢管脚手架安全技术规范2001.22003.1.1JGJ130-20012建筑施工高处作业安全技术规范1992.11992.8.1JGJ80-913建筑工程施工现场安全防护标准2003.1.142003.1.14DBJ01-83-20034某某市建筑工程施工安全操作规程2002.6.132002.9.1DBJ01-62-20021.4施工组织设计施组名称编制日期编制人某某市某某大厦施工组织设计2006.7高杰2工程概况2.1
4、工程简介序号项目内 容1建筑面积总建筑面积6570.60地下室面积8669.82 m2地上面积42321.22层数（层）地下二层地上1.2#楼30层，局部20层（裙楼7层局部二层）3层高（m）地下二层首层4.20m地下一层二层5.95m地上一层标准层2.80m地上二层机房3.50m标准层4结构形式基础结构形式板式筏形基础主体结构形式框支剪力墙结构5地下防水结构自防水S8抗渗混凝土材料防水防水等级级采用刚性防水和柔性防水6主要结构断面尺寸外墙厚度（mm）300、250、180mm内墙厚度（mm）300、250、200、180、160mm(变三次截面)柱断面尺寸(mm)12001200。70070
5、0等梁断面尺寸(mm)2300100。800600等楼板厚度100、120、150、160、170、200、mm2.2脚手架施工说明2.2.1此脚手架主要用于0.000以上（自然地坪以上）该楼搭设施工，所以方案仅考虑地面以上建筑的楼层变化情况。2.2.20.000以下二层结构施工，采用落地式双排脚手架，搭设高度12m。 2.2.30.000以上到二层结构脚手架、采用外悬挑架。2.2.4脚手架搭设宽为1.2m，里排立杆距外墙皮300mm；2.2.5立杆间距为1.5m，从结构转角处排杆，排到最后两根立杆时进行均分；2.2.6脚手架步距为1.8m；2.2.7小横杆间距不大于1m，脚手板铺设处设置支承
6、小横杆。 2.2.8拉结点设置为水平6m，垂直4m，采用钢管材料做拉顶同步进行，与结构框架柱、结构边梁预埋件拉接。脚手架在搭设时与结构无法拉结时做斜支撑，保证脚手架稳定；2.2.9剪 刀 撑 从 转 角 处 进 行 排 杆，每 隔 五 根 立 杆设一组， 其夹角为4560；2.2.10作业层满铺脚手板，并用铅丝固定，脚手架里皮立杆距外墙之间水平杆上铺设一块脚手板；2.2.11脚手架外皮立杆里侧满挂密目安全网，固定绑牢。该楼地下室基坑，及地上一、二层在回填土前采用外悬挑架，门窗洞口位置处每层一挑，无洞口位置处二层每层挑，三层往上外悬挂架,待一,二层结构施工完毕后挑架拆出,二层搭设水平安全护网。脚
7、手架设计：本工程脚手架按防护脚手架设计及搭设，在结构施工期间，此外架仅作为外围护架使用（应严格控制其使用荷载）。立杆纵向间距la=1.5m，横向间距lb=1.2m，内立杆距建筑物外皮或阳台、凸窗边沿b1=0.30m（在凸窗处内立杆距建筑物外皮距离较大，在每层向墙体挑扩作业平台，满足防护及施工作业需要）。脚手架步距h=1.8m（外立杆在每步架中间位置加设一道防护栏杆）,小横杆间距不大于1.0m，脚手板铺设处设置支承小横杆。建筑物与脚手架连接点：竖向间距为层高：5#、6#楼H1=5.95-2.8m；水平间距L1=4.5m不等，搭设高度地下落地架为12m，地上一，二层挑架为12m。脚手架均布施工围护
8、：结构施工用外围护架为3KN/m，结构施工阶段操作层均为一层。3施工布置3.1安全防护领导小组1、建立安全生产保证措施：（1）成立安全生产领导小组，由项目经理担任组长，在组织上保证安全生产。建立制度保证体系，落实岗位责任制，对于安全问题和隐患必须整改，处理结果要有备案。（2）要做到做好搭设、管理、拆除及各阶段的技术交底，在执行建立交接检查制度，在施工过程中严格操作规范，严格管理。2、脚手架搭设质量的检查、验收:检查的内容：构架设计的各项规定，节点的可靠连接，立杆的垂直度和水平杆的水平偏差，作业层的铺板和安全防护措施。检查的时间：在搭设完毕后每天进行巡查，在遭受大风大雨后，更要认真检查。3.2设
9、计总体思路结合本工程结构形式，实际施工特点，建筑物四周搭设悬挑式全高封闭的扣件式双排单立杆钢管脚手架，此架为一架三用，即用于结构施工和装修施工，同时兼作安全防护，荷载按装修荷载考虑，可以两层同时作业。0.000以上建筑高度为82.40m，脚手架设计高为83.90 m。待0.000结构完成后，按正常施工程序，回填土完成后，按平面布置图进行排杆。按平面图排立杆时遇有出入口及外用电梯安装处，应根据使用宽度留出具体位置。 3.3架子施工准备：3.31施工前组织安全员和架子工仔细审图，熟悉图纸，掌握工程对脚手架的构造要求，根据工程结构的实际情况制定详细的有针对性和可操作性的技术交底。重点部位要进行现场交
10、底，现场确定施工方法。同时对施工队提出工程质量要求，工程进度要。3.3.2搭架子的施工队提供专用材料堆放场地。 3.3.3由于施工现场狭小，仔细计算好每段搭架子所需材料（如：架子管、密目网、安全网、彩条布等）的数量，随用随进场。尽量保证现场少堆放架子材料。符合要求的在专用仓库中临时堆放，并用木方垫起。3.3.4进场后，现场仔细检查质量，对其不符合要求的材料立即退货。4管材及材质要求4.1采用直径为48mm3.5mm的无缝钢管；4.2采用与钢管配套的玛钢，直角扣件，旋转扣件和对接扣件；4.3采用厚50mm，宽180250mm木制脚手板；4.4管材要求：凡有严重锈蚀，弯曲，打孔，压扁等不得使用；新
11、进钢材必须有出厂日期及合格证；钢管使用前，立杆、大横杆、小横杆涂橙黄色油漆，剪刀撑涂海蓝色油漆；4.5板材要求：不得有边皮板，不得有腐蚀，劈裂和大横枯节的脚手板。65N.m要求：采用可锻造铸铁制作的扣件，其材质必须符合现行国家标准钢管脚手架扣件（GB15831-1995）的规定。扣件必须有产品合格证和检测报告,无出厂合格证及检测报告、对表面有裂纹变形、锈蚀等质量问题的严禁使用。(脚手架采用的扣件，在螺栓拧紧扭力矩达65N.m时，不得发生破坏，并将扣件送到质检站进行检测复试。)4.7脚手板：采用木质脚手板，其规格为长度4000-6000mm、厚度50mm、宽度150mm以上，材质要求小面直，无活
12、节，板面活节不超过板宽1/3，板长二头50mm处有10#铁线勒实，防止板头开裂。4.8安全网：必须是经国家指定监督检验部门监定许可生产的厂家产品，同时具备监督部门批量验证和工厂检验合格证；同时符合安全网（GB5725-1997）的规定。立网采用全新绿色密目安全网（目/m2），平网采用宽度不得小于3m,长度不得大于6m,网眼为50mm安全网。5地基处理要求肥槽回填土采用素土分层夯实，密实度采用环刀取样进行试验，表面用C15砼进行硬化，厚度为100mm。做到里高外低，稍有坡度。基础上底座下垫50mm厚的通长脚手板。（遇有地下一层顶板为基础的地方除外）。在距脚手架外立杆500mm处设一浅排水沟。在地
13、下室顶板处作为脚手架基础时，在地下室脚手架相应位置，设支撑回顶。6脚手架构造设计及技术措施要求6.1立杆立杆为上单下双，起步立杆长为6m和4m（将接头错开），以后均用6m杆。采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步内，错开距离500mm且与相近大横杆的距离不宜大于步距的1/3，立杆与大横杆必须用直角扣件扣紧，不得隔步或遗漏。6.2扫地杆:设置纵横向扫地杆。纵向扫地杆用直角扣件固定在距垫板上皮200mm处的立杆上。横向扫地杆用直角扣件紧靠纵向扫地杆固定在立杆上。横向扫地杆在纵向扫地杆之下。6.3纵向水平杆:纵向杆长度为6m，布置在立杆内侧，与立杆交接处用直角扣件扣紧，不得遗漏。纵向
14、水平杆采用对接扣件连接，接头与相邻立杆距离500mm。相邻纵向水平杆的接头必须相互错开且不小于500mm，不得出现在同步同跨内，接头与相邻立杆距离500mm且与相近立杆的距离不大于立杆纵距的1/3。同一排纵向水平杆水平偏差该片脚手架总长度1/250且50mm。6.4 横向水平杆贴近立杆布置，搭于纵向水平杆上并用直角扣件扣紧，其端头伸出扣件盖板边沿应大于100mm,该杆轴线偏离主节点距离不大于150mm，并在相邻立杆之间加设1根或2根支承横杆（铺设脚手板用），使横向水平杆间距不大于1000mm。为了使立杆在受荷时偏心减小，横向水平杆上下步应交叉设置于立杆的不同侧面，在任何情况下不得拆除靠近主节点位置处的横向水平杆。6.5 剪刀撑沿脚手架两端及转角处起搭设剪刀撑，在外侧立面沿架长及架高连续设置，见附图-3。剪刀撑斜杆为单杆，采用旋转扣件扣紧，斜杆与水平面夹角为4560（连接7根立杆时角度为4
