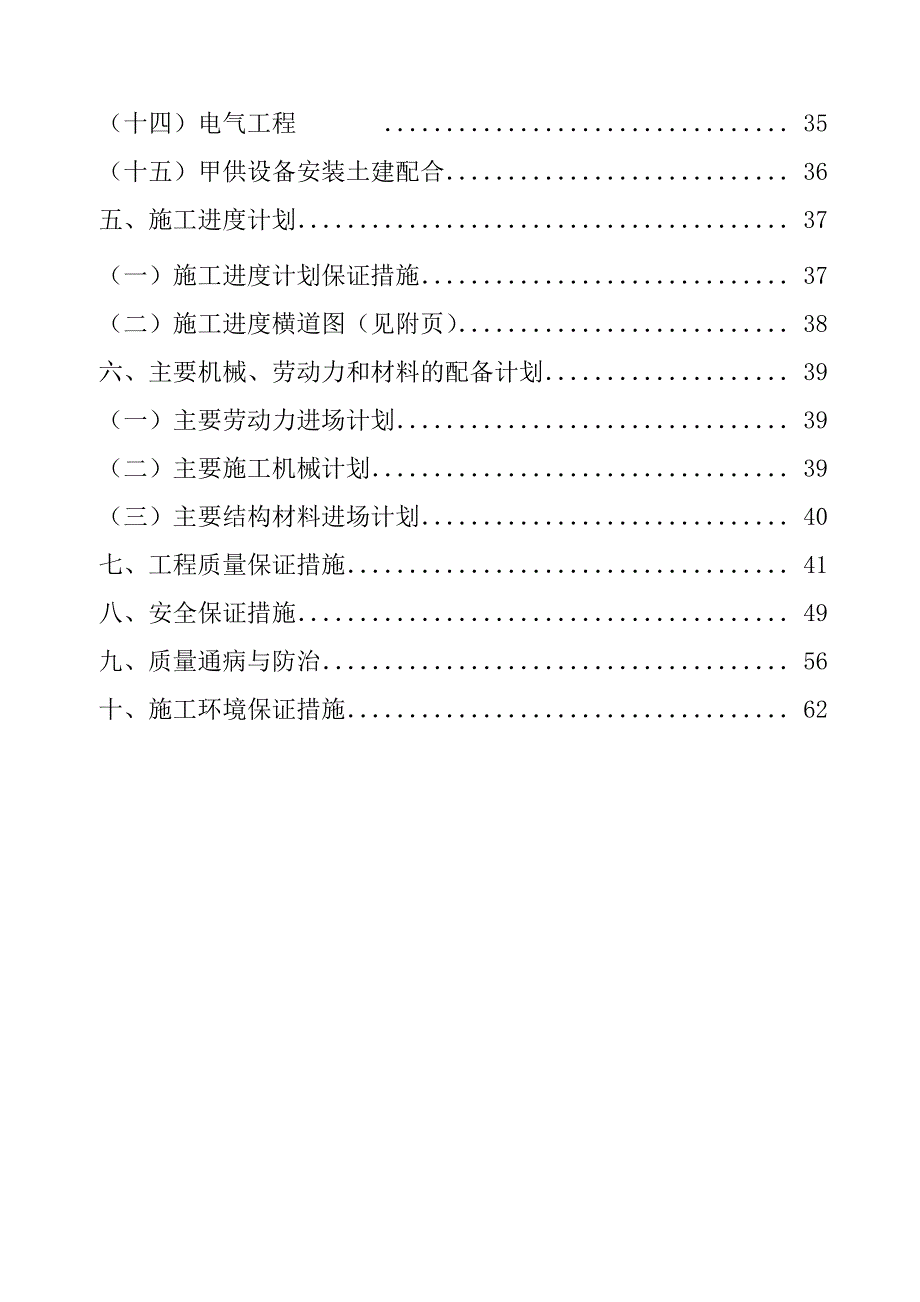

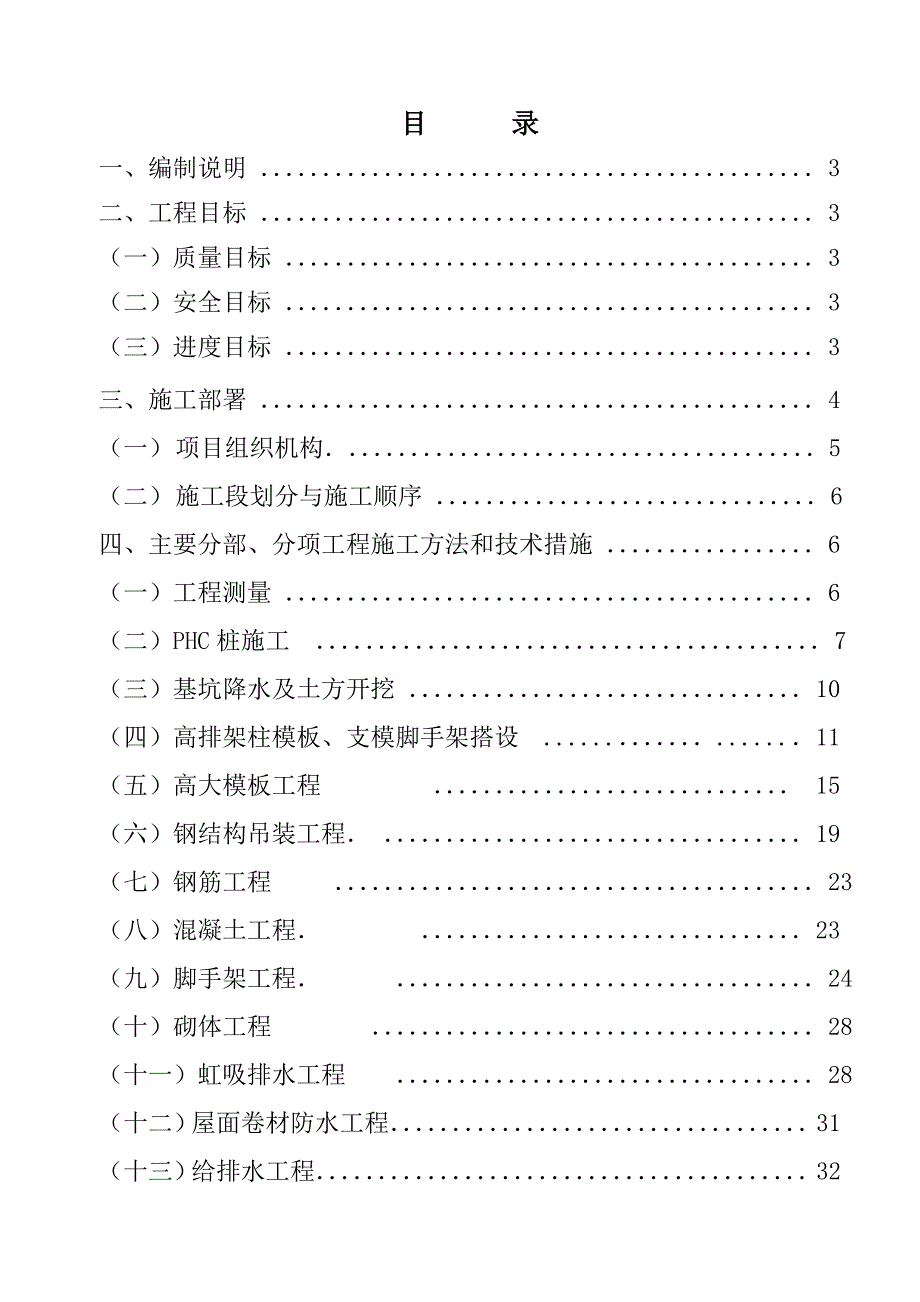

1、目 录一、编制说明 3二、工程目标 3（一）质量目标 3（二）安全目标 3（三）进度目标 3三、施工部署 4（一） 项目组织机构 5（二） 施工段划分与施工顺序 6四、主要分部、分项工程施工方法和技术措施 6（一）工程测量 6（二）PHC桩施工 7（三）基坑降水及土方开挖 10（四）高排架柱模板、支模脚手架搭设 .11（五）高大模板工程 15（六）钢结构吊装工程 19（七）钢筋工程 23（八）混凝土工程 23（九）脚手架工程 24（十）砌体工程 28（十一）虹吸排水工程 28（十二）屋面卷材防水工程31（十三）给排水工程32（十四）电气工程 35（十五）甲供设备安装土建配合36五、施工进度计划

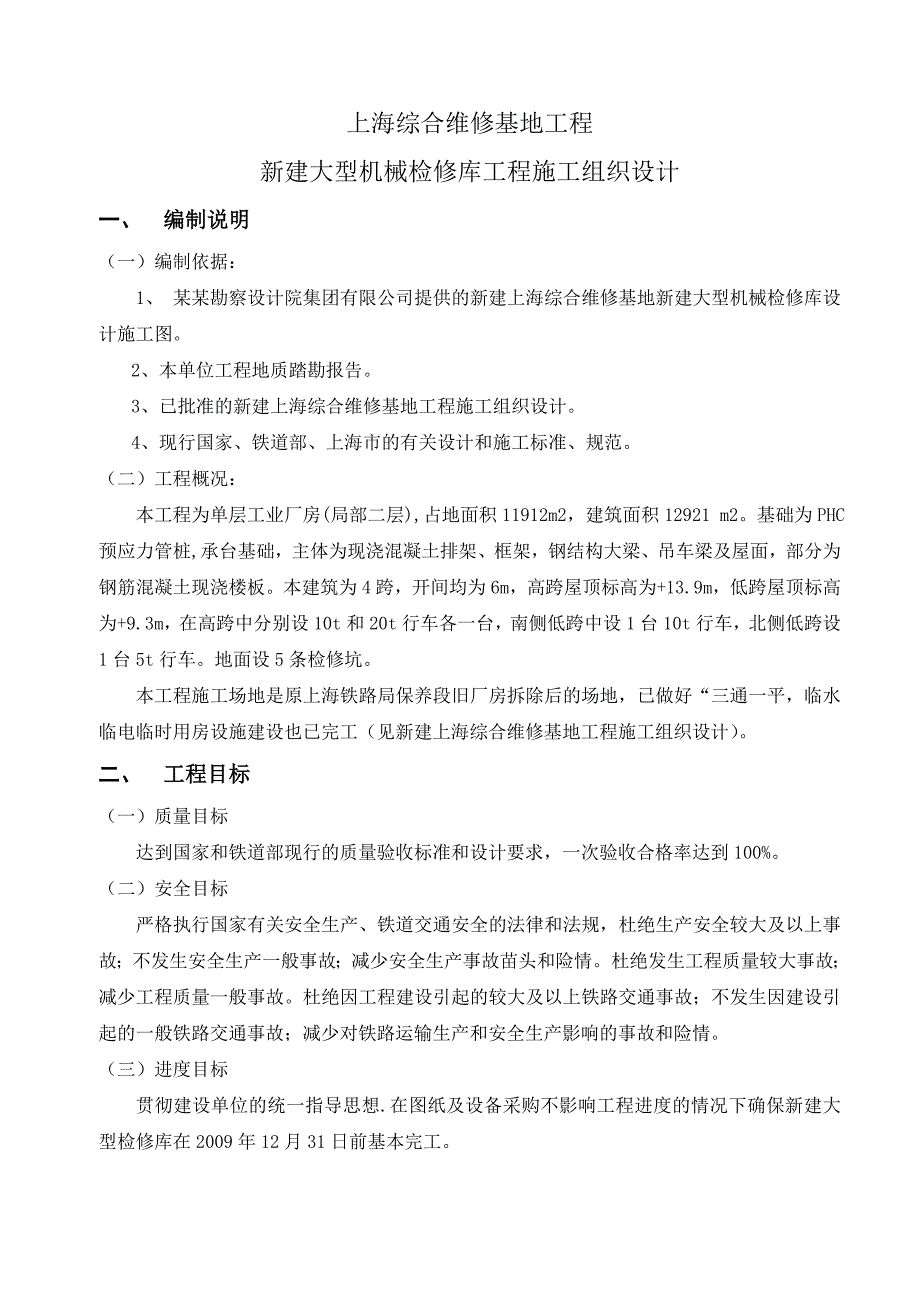

2、37（一）施工进度计划保证措施37（二）施工进度横道图（见附页）38六、主要机械、劳动力和材料的配备计划39（一）主要劳动力进场计划39（二）主要施工机械计划39（三）主要结构材料进场计划40七、工程质量保证措施41八、安全保证措施49九、质量通病与防治56十、施工环境保证措施62上海综合维修基地工程新建大型机械检修库工程施工组织设计一、 编制说明（一） 编制依据：1、 某某勘察设计院集团有限公司提供的新建上海综合维修基地新建大型机械检修库设计施工图。2、 本单位工程地质踏勘报告。3、 已批准的新建上海综合维修基地工程施工组织设计。4、 现行国家、铁道部、上海市的有关设计和施工标准、规范。（二
3、） 工程概况：本工程为单层工业厂房(局部二层),占地面积11912m2，建筑面积12921 m2。基础为PHC预应力管桩,承台基础，主体为现浇混凝土排架、框架，钢结构大梁、吊车梁及屋面，部分为钢筋混凝土现浇楼板。本建筑为4跨，开间均为6m，高跨屋顶标高为+13.9m，低跨屋顶标高为+9.3m，在高跨中分别设10t和20t行车各一台，南侧低跨中设1台10t行车，北侧低跨设1台5t行车。地面设5条检修坑。本工程施工场地是原上海铁路局保养段旧厂房拆除后的场地，已做好“三通一平，临水临电临时用房设施建设也已完工（见新建上海综合维修基地工程施工组织设计）。二、 工程目标（一） 质量目标达到国家和铁道部现
4、行的质量验收标准和设计要求，一次验收合格率达到100%。（二） 安全目标严格执行国家有关安全生产、铁道交通安全的法律和法规，杜绝生产安全较大及以上事故；不发生安全生产一般事故；减少安全生产事故苗头和险情。杜绝发生工程质量较大事故；减少工程质量一般事故。杜绝因工程建设引起的较大及以上铁路交通事故；不发生因建设引起的一般铁路交通事故；减少对铁路运输生产和安全生产影响的事故和险情。（三） 进度目标贯彻建设单位的统一指导思想.在图纸及设备采购不影响工程进度的情况下确保新建大型检修库在2009年12月31日前基本完工。三、 施工部署 考虑到该工程施工工期提前了半年,图纸和设备采购的不及时,以及部分分部分
5、项工程可能交叉作业.这些都会对质量、安全、工期、文明工地等方面造成重大影响。主要分部分项施工部署需考虑事宜及相互间影响: 分部分项工程名称 需考虑事宜 工序之间相互影响工程测量应以线路专业图纸标明的轨道中心线为控制线考虑与房建专业设计图纸标明的房屋四周角是否吻合455根PHC长31米(三节)桩静压法施工5根工程桩作静载试验桩见附注14824根13米长水泥搅拌桩施工(检查坑)2台2轴搅拌桩机要考虑与压桩交叉作业的影响基坑开挖与承台施工(5纵轴31横轴)按纵轴流水作业,跨内无检查坑者先施工静载荷试验结束开挖,要考虑与搅拌桩交叉作业的影响钢筋砼排架柱施工(高排架)按纵轴流水作业,跨内无检查坑者先施工
6、要考虑空旷地施工脚手架搭设的拉结固定问题及检查坑施工钢筋砼框架结构施工底层层高8米高支撑体系5道各140米长检查坑施工流水作业待9组水泥单桩承载试验完成墙体工程及圈梁紧跟柱施工进度排架柱框架完后施工钢结构屋架吊装随各跨排架柱强度达规范后吊装须检查坑施工完工土回填压实屋面虹吸排水施工屋架安装完与钢结构安装交叉施工装饰工程墙体施工完水电安装穿插施工交叉施工地坪施工浇筑砼前设备管线预埋确保设备安装图纸无误甲供设备安装土建施工，安装配合（附注3）甲供设备厂家负责安装附注1: 若用一台压桩机施工二班倒每日压16根桩需时28天;压桩机2台同时施工,每台压桩机每日压12根桩,需19天.考虑到即使第一天把5根
7、试桩全部压完,也要等到第28天才能做试桩.故采用1台桩基每日压16根桩,确保28天施工完.附注2:水泥搅拌桩施工由线路分项目部施工,需协调施工作业面才能保证施工质量.附注3：咨询过设计单位，由于设备规格及型号使用单位尚未确定，且上网设备招标需走程序，故设备基础图纸要滞后。设备基础埋深较深（5米左右），属深基坑且后施工。经与设计商量决定在设备预留基坑四周先施工水泥搅拌桩做基坑围护，并与检查坑搅拌桩一同施工。 上述所列出的主要分部分项工程，是施工部署考虑的重点。（一） 项目组织机构项目经理项目副经理项目总工程师设备材料部核算部安全质量部工程技术部工程施工部材料设备供应应其他水电安装队机电安装土建施
8、工队桩基施工（二） 施工段划分与施工顺序1、 施工段的划分由于桩基检测时间顺序的不同及考虑到施工的连续性和流水性，本项目施工共划分为三个施工段，分别为AD轴为第一施工段；EF轴、FJ轴为第二施工段；KL轴为第三施工段。AD轴和KL轴跨内无检修坑、水泥搅拌桩；EF轴右2条检查坑、搅拌桩，FJ内轴有3条检查坑、搅拌桩； 仅KL轴为2层框架结构。2、 施工顺序 施工准备放线PHC桩施工（A、D、F轴压桩完开始施工水泥搅拌桩）试桩挖土承台及基础梁混凝土柱排架结构及框架结构（穿插施工检修坑）墙体设备基础钢结构装饰施工设备安装室外工程扫尾交验。四、 主要分部、分项工程施工方法和技术措施(一)工程测量1、测
9、量器具检测：测量前对全站仪、经纬仪、水准仪、钢尺等测量仪器按照有关规定定期检测校准，以保证测量的正确度、精确度。将所有测量器具的检测校准的合格资料报送监理工程师审批后再进行工程测量。2、定位测量：定位测量采用全站仪进行坐标点的定位复核，根据设计图纸的角点坐标以及检查坑轨道中线线路设置的定位线，进行测量复核单位工程的角点坐标，并设置若干个辅助坐标控制点，形成施工区域内的坐标点控制网,本工程控制点见附图： 3、高程测量：高程测量采用水准仪测量，根据设计单位提供的水准点，将控制标高点引测到施工区域内，设置至少若干个水准标高主控点，并做好防止破坏的保护措施。再根据工程施工需要再设置必要的分控制点，形成
10、施工区域内的水准标高点控制网。4、主轴线测量：轴线测量采用J2-JDA经纬仪测量，将所有主轴线控制点延伸至不影响施工范围以外的适当位置，并做好防止破坏的保护措施。主体结构施工前的基础各轴线作一次全面复核，将轴线弹出，并做好红色油漆标记，上部轴线引测主要采用吊垂线法，必要时用经纬仪引测。（二）PHC桩施工本工程基础采用先张法预应力管桩，图集号为（DBJT08-92-2000），各主要设计参数详见下表。桩型桩型号桩长（m）桩数（根）米数（m）桩基持力层单桩极限承载力KN桩顶相对标高承压桩（古河道内）PHC-AB400-80-31314501395031130-1.550承压桩（古河道外）11260-1.550试桩PHC-AB400-80-333351650.300总计45514115试桩位置由测试单位和施工单位及指挥部共同确定，静载试验为5根，小应变按总桩数量的30%。1、场地工程地质条件及沉桩分析（1）场地工程地质条件根据勘察院所提供的该场地工程地质勘察报告（详堪），场地地貌单元为长江三角洲滨海平原，地势较为平坦，地面高程大致为2.84.4米。勘察深度范围内土层层次较多。根据土层形成时代、成因及其岩性特征，结合上海地区土层层次将全场区土层划分为8个工程
