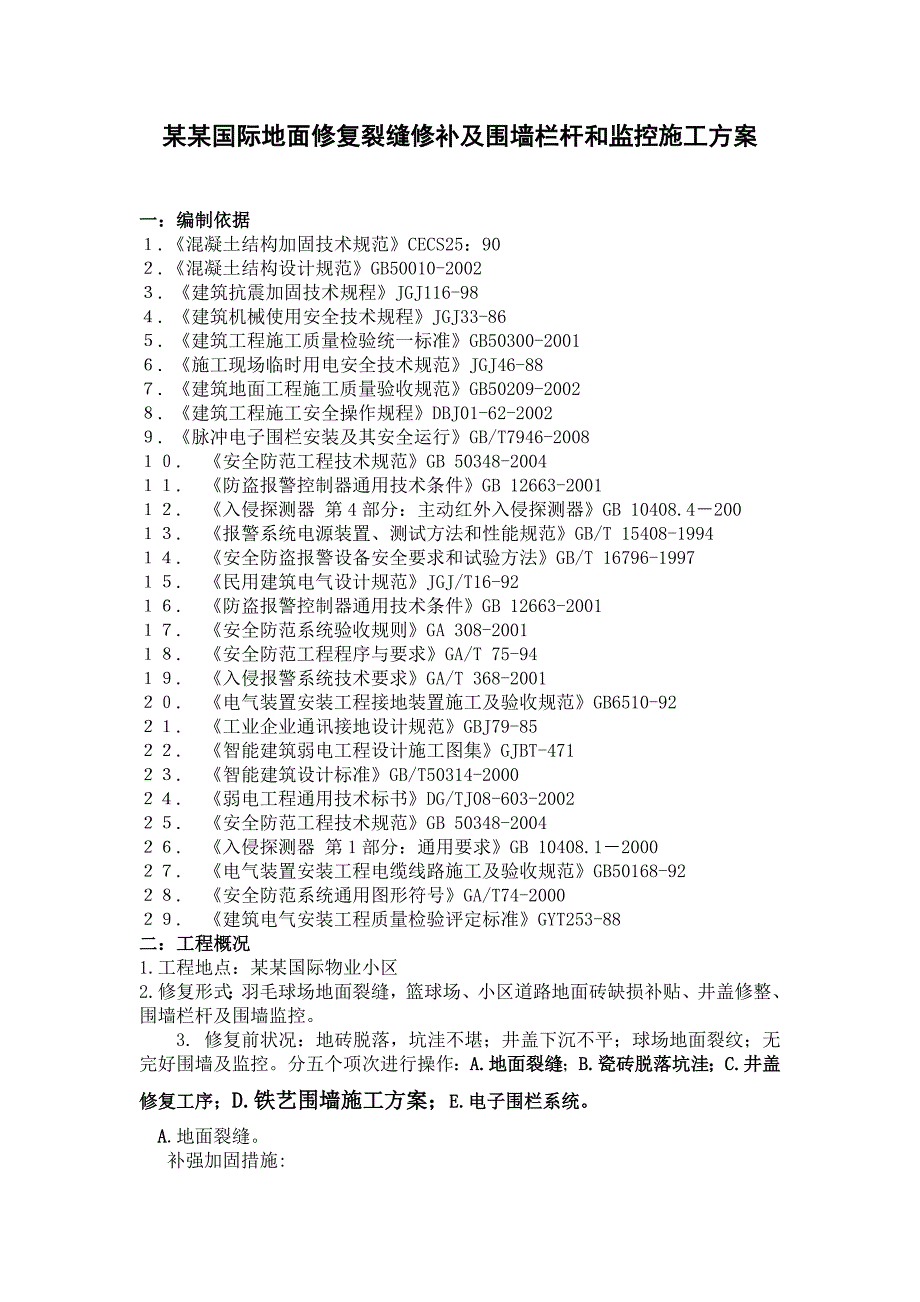

1、某某国际地面修复裂缝修补及围墙栏杆和监控施工方案一：编制依据.混凝土结构加固技术规范CECS25：90.混凝土结构设计规范GB50010-2002. 建筑抗震加固技术规程JGJ116-98. 建筑机械使用安全技术规程JGJ33-86. 建筑工程施工质量检验统一标准GB50300-2001. 施工现场临时用电安全技术规范JGJ46-88. 建筑地面工程施工质量验收规范GB50209-2002. 建筑工程施工安全操作规程DBJ01-62-2002. 脉冲电子围栏安装及其安全运行GB/T7946-2008. 安全防范工程技术规范GB 50348-2004. 防盗报警控制器通用技术条件GB 12663
2、-2001. 入侵探测器 第4部分：主动红外入侵探测器GB 10408.4200. 报警系统电源装置、测试方法和性能规范GB/T 15408-1994. 安全防盗报警设备安全要求和试验方法GB/T 16796-1997. 民用建筑电气设计规范JGJ/T16-92. 防盗报警控制器通用技术条件GB 12663-2001. 安全防范系统验收规则GA 308-2001. 安全防范工程程序与要求GA/T 75-94. 入侵报警系统技术要求GA/T 368-2001. 电气装置安装工程接地装置施工及验收规范GB6510-92. 工业企业通讯接地设计规范GBJ79-85. 智能建筑弱电工程设计施工图集GJ
3、BT-471. 智能建筑设计标准GB/T50314-2000. 弱电工程通用技术标书DG/TJ08-603-2002. 安全防范工程技术规范GB 50348-2004. 入侵探测器 第1部分：通用要求GB 10408.12000. 电气装置安装工程电缆线路施工及验收规范GB50168-92. 安全防范系统通用图形符号GA/T74-2000. 建筑电气安装工程质量检验评定标准GYT253-88二：工程概况1.工程地点：某某国际物业小区2.修复形式：羽毛球场地面裂缝，篮球场、小区道路地面砖缺损补贴、井盖修整、围墙栏杆及围墙监控。3. 修复前状况：地砖脱落，坑洼不堪；井盖下沉不平；球场地面裂纹；无完

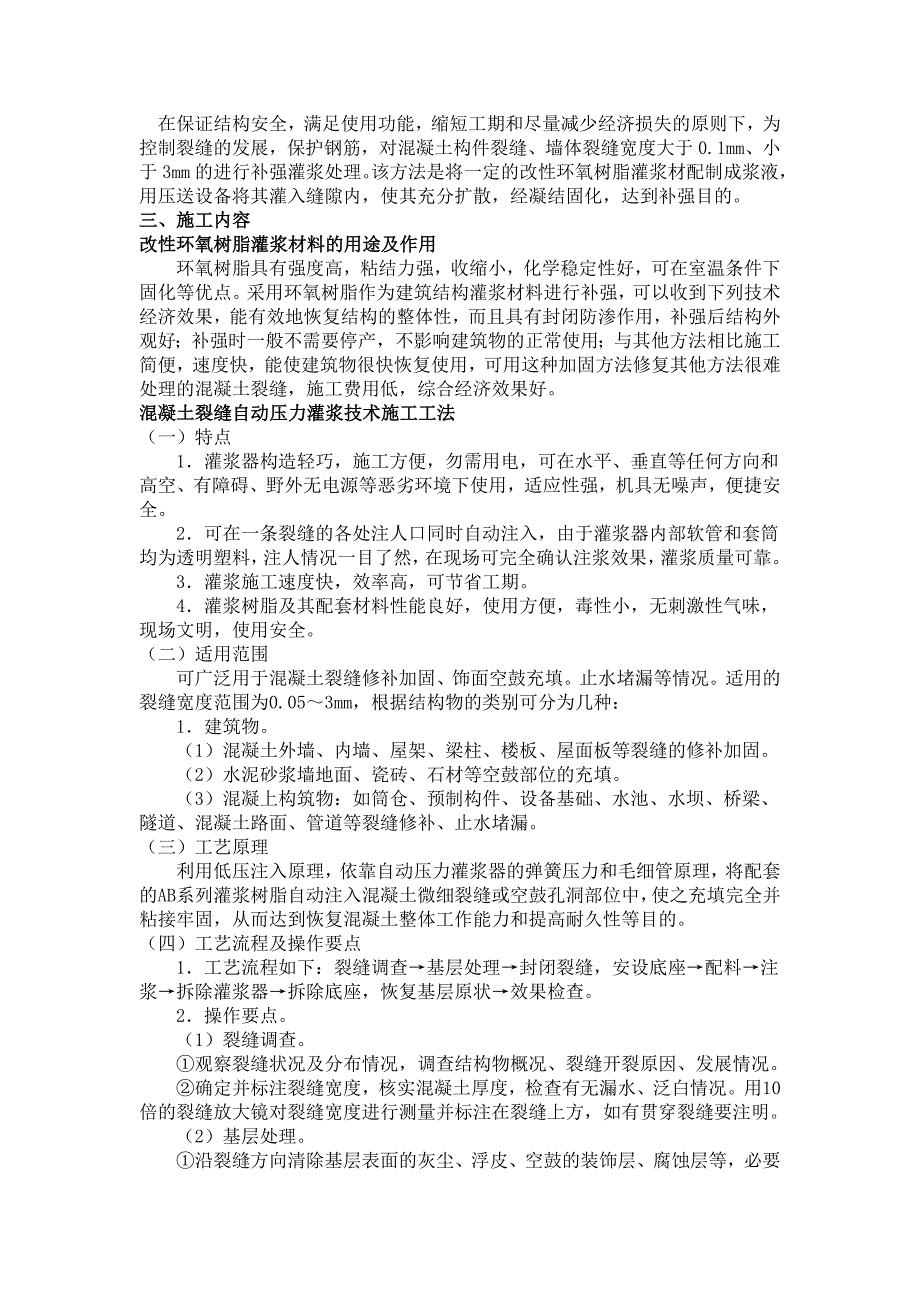

4、好围墙及监控。分五个项次进行操作：A.地面裂缝；B.瓷砖脱落坑洼；C.井盖修复工序；D.铁艺围墙施工方案；E.电子围栏系统。A.地面裂缝。 补强加固措施:在保证结构安全，满足使用功能，缩短工期和尽量减少经济损失的原则下，为控制裂缝的发展，保护钢筋，对混凝土构件裂缝、墙体裂缝宽度大于0.1mm、小于3mm的进行补强灌浆处理。该方法是将一定的改性环氧树脂灌浆材配制成浆液，用压送设备将其灌入缝隙内，使其充分扩散，经凝结固化，达到补强目的。三、施工内容改性环氧树脂灌浆材料的用途及作用环氧树脂具有强度高，粘结力强，收缩小，化学稳定性好，可在室温条件下固化等优点。采用环氧树脂作为建筑结构灌浆材料进行补强，
5、可以收到下列技术经济效果，能有效地恢复结构的整体性，而且具有封闭防渗作用，补强后结构外观好；补强时一般不需要停产，不影响建筑物的正常使用；与其他方法相比施工简便，速度快，能使建筑物很快恢复使用，可用这种加固方法修复其他方法很难处理的混凝土裂缝，施工费用低，综合经济效果好。混凝土裂缝自动压力灌浆技术施工工法（一）特点1灌浆器构造轻巧，施工方便，勿需用电，可在水平、垂直等任何方向和高空、有障碍、野外无电源等恶劣环境下使用，适应性强，机具无噪声，便捷安全。2可在一条裂缝的各处注人口同时自动注入，由于灌浆器内部软管和套筒均为透明塑料，注人情况一目了然，在现场可完全确认注浆效果，灌浆质量可靠。3灌浆施工
6、速度快，效率高，可节省工期。4灌浆树脂及其配套材料性能良好，使用方便，毒性小，无刺激性气味，现场文明，使用安全。（二）适用范围可广泛用于混凝土裂缝修补加固、饰面空鼓充填。止水堵漏等情况。适用的裂缝宽度范围为0.053mm，根据结构物的类别可分为几种：1建筑物。（1）混凝土外墙、内墙、屋架、梁柱、楼板、屋面板等裂缝的修补加固。（2）水泥砂浆墙地面、瓷砖、石材等空鼓部位的充填。（3）混凝上构筑物：如筒仓、预制构件、设备基础、水池、水坝、桥梁、隧道、混凝土路面、管道等裂缝修补、止水堵漏。（三）工艺原理利用低压注入原理，依靠自动压力灌浆器的弹簧压力和毛细管原理，将配套的AB系列灌浆树脂自动注入混凝土微
7、细裂缝或空鼓孔洞部位中，使之充填完全并粘接牢固，从而达到恢复混凝土整体工作能力和提高耐久性等目的。（四）工艺流程及操作要点1工艺流程如下：裂缝调查基层处理封闭裂缝，安设底座配料注浆拆除灌浆器拆除底座，恢复基层原状效果检查。2操作要点。（1）裂缝调查。观察裂缝状况及分布情况，调查结构物概况、裂缝开裂原因、发展情况。确定并标注裂缝宽度，核实混凝土厚度，检查有无漏水、泛白情况。用10 倍的裂缝放大镜对裂缝宽度进行测量并标注在裂缝上方，如有贯穿裂缝要注明。（2）基层处理。沿裂缝方向清除基层表面的灰尘、浮皮、空鼓的装饰层、腐蚀层等，必要时用棉丝蘸酒精擦洗表面。对混凝土的蜂窝麻面，露筋损伤部位用快干型封缝

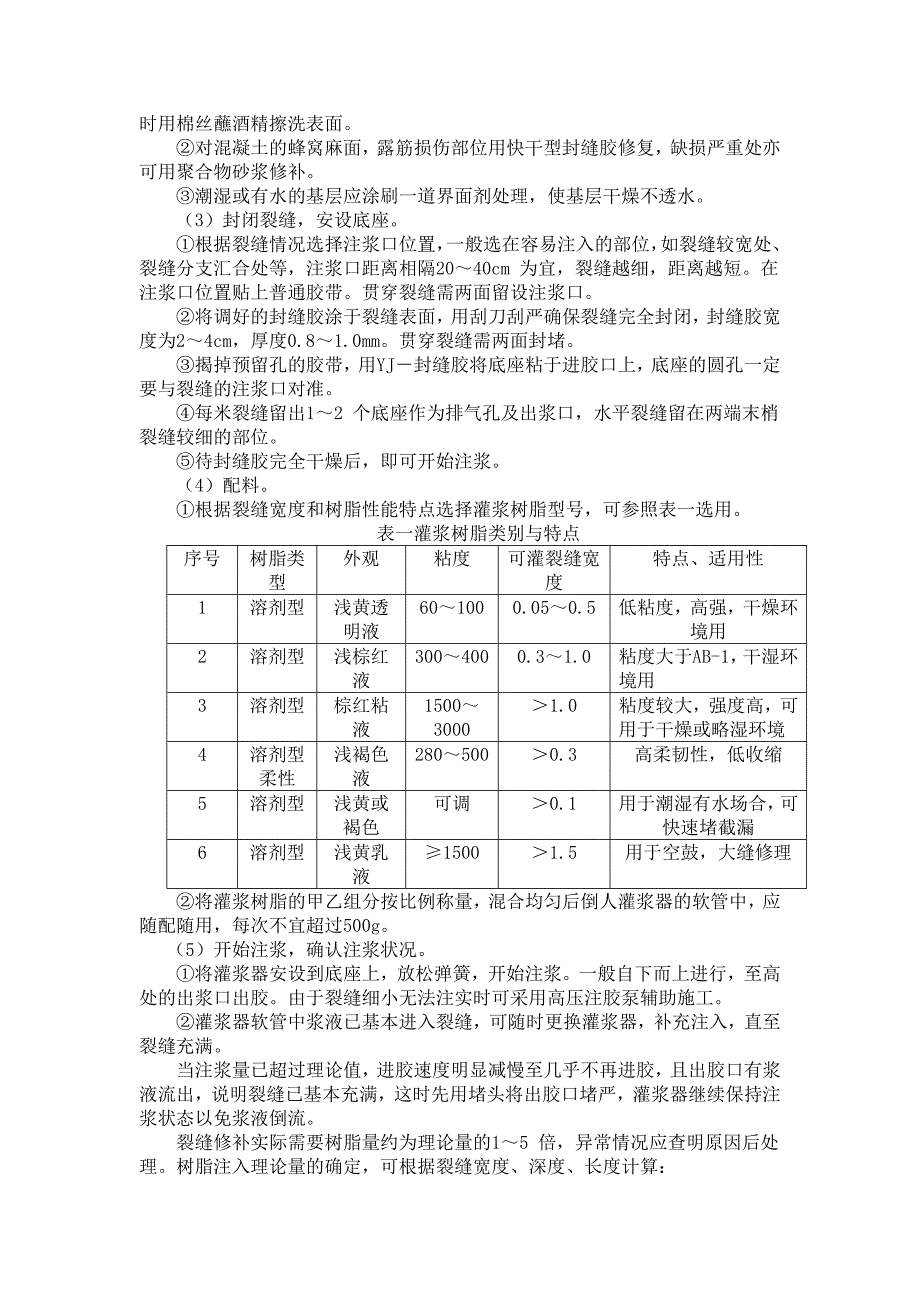

8、胶修复，缺损严重处亦可用聚合物砂浆修补。潮湿或有水的基层应涂刷一道界面剂处理，使基层干燥不透水。（3）封闭裂缝，安设底座。根据裂缝情况选择注浆口位置，一般选在容易注入的部位，如裂缝较宽处、裂缝分支汇合处等，注浆口距离相隔2040cm 为宜，裂缝越细，距离越短。在注浆口位置贴上普通胶带。贯穿裂缝需两面留设注浆口。将调好的封缝胶涂于裂缝表面，用刮刀刮严确保裂缝完全封闭，封缝胶宽度为24cm，厚度0.81.0mm。贯穿裂缝需两面封堵。揭掉预留孔的胶带，用YJ封缝胶将底座粘于进胶口上，底座的圆孔一定要与裂缝的注浆口对准。每米裂缝留出12 个底座作为排气孔及出浆口，水平裂缝留在两端末梢裂缝较细的部位。待
9、封缝胶完全干燥后，即可开始注浆。（4）配料。根据裂缝宽度和树脂性能特点选择灌浆树脂型号，可参照表一选用。表一灌浆树脂类别与特点序号树脂类型外观粘度可灌裂缝宽度特点、适用性1溶剂型浅黄透明液601000.050.5低粘度，高强，干燥环境用2溶剂型浅棕红液3004000.31.0粘度大于AB-1，干湿环境用3溶剂型棕红粘液150030001.0粘度较大，强度高，可用于干燥或略湿环境4溶剂型柔性浅褐色液2805000.3高柔韧性，低收缩5溶剂型浅黄或褐色可调0.1用于潮湿有水场合，可快速堵截漏6溶剂型浅黄乳液15001.5用于空鼓，大缝修理将灌浆树脂的甲乙组分按比例称量，混合均匀后倒人灌浆器的软管中
10、，应随配随用，每次不宜超过500g。（5）开始注浆，确认注浆状况。将灌浆器安设到底座上，放松弹簧，开始注浆。一般自下而上进行，至高处的出浆口出胶。由于裂缝细小无法注实时可采用高压注胶泵辅助施工。灌浆器软管中浆液已基本进入裂缝，可随时更换灌浆器，补充注入，直至裂缝充满。当注浆量已超过理论值，进胶速度明显减慢至几乎不再进胶，且出胶口有浆液流出，说明裂缝已基本充满，这时先用堵头将出胶口堵严，灌浆器继续保持注浆状态以免浆液倒流。裂缝修补实际需要树脂量约为理论量的15 倍，异常情况应查明原因后处理。树脂注入理论量的确定，可根据裂缝宽度、深度、长度计算：W = a b c d式中 W理论注入量（g）；a
11、注入孔间距（cm）；b 裂缝宽度（cm）；c 裂缝深度（cm）d 树脂比重（gcm3）。（6）注浆完毕，树脂凝固后可拆除灌浆器。（7）施工表面清理。（五）材料1灌浆树脂品种有低粘度环氧、水乳环氧、改性聚氨酯类等，其理化性能见表三。表三 灌浆树脂力学性能指标型号树脂本体力学性能与混凝土粘接后性能（MPa）延伸率（%）压缩强度拉伸强度弯曲强度抗折强度粘接强度弯曲强度14d14d28d28dAB-147.58.69.22.95.03.08.6AB-259.717.635.217.25.03.017.23.3AB-366.715.120.119.25.03.019.22.2AB-4压扁复原3.45.5
12、2.556AB-52.5AB-102.52封缝材料。封缝胶分为快于型和通用型两种，见表四。表四 封缝胶的性能特点型号涂刮道数初凝时间可灌浆时间特点通用型23 道12h24h后水性、无毒、价廉、工具及手清洗快干型1道520min12h快捷方便，强度高，封闭效果好3其他辅助材料：界面处理剂、普通胶带、医用橡胶手套、酒精、棉丝、水泥等。（六）机具设备1灌浆机具。自动压力灌浆器（必要时可采用高压泵）。灌浆器的构造简单轻巧，是一种袖珍试新型工具，长度26cm，自重60g，一次装人树脂量为50g.。2辅助工具。刮刀、拌胶板、烧杯、玻璃棒、放大镜、粉笔、手电筒等。（七）劳动组织及安全1 劳动组织（见表五）。
13、表五 劳动组织序号项目人数1查找裂缝及基层处理5人2配料及充填灌浆2人3封闭裂缝,注浆5 人4合计2安全。（1）高空作业应注意安全，操作架子必须稳固。（2）树脂材料系易燃物品，应密封保存，专人保管；使用时严格限量领料；施工中应采取措施防止树脂随意流淌污染其他成品。（3）操作人员应穿工作服，戴乳胶手套，工作完毕应清洗双手。（八）质量要求1灌浆树脂材料应符合质量要求，有产品合格证及检验报告，并严格按使用说明书使用。2工人应经过培训，施工前先做样板，合格后方可大面积施工。3每条裂缝必须留设排气孔或出浆口，否则无法灌实。4对于宽度均匀的裂缝采用同一种型号的灌浆树脂即可完成，但许多裂缝呈中间宽两头细的状
14、态，在宽度差距较大时，应将不同型号的树脂配合起来使用，以使不同缺陷的部位都得以饱满合理的充填。5封缝工序必须确保质量，要及时封堵漏浆部位，在树脂尚未初凝前继续完成灌浆工作。6 对于结构承载力不足。处于运动和不稳定扩展状态的裂缝，应考虑加固和补救措施后，方可按本工艺进行修补。（九）效益分析1该工艺只需简单技术指导即可掌握，施工方便，易于推广应用，灌浆质量好。2施工速度快，效率高，适用范围广，可节省加固工期。四、工程验收验收标准为设计图纸及变更单、混凝土结构加固技术规范(CECS25:90)及其它有关技术规范.五、技术经济指标本工程施工以保证质量、进度为原则进行，在工作允许下，组织流水施工。工伤事故为0%。 工程质量为优良。B.瓷砖脱落坑洼。墙砖及地砖的修补方法施工工具：彩色磁砖填缝
