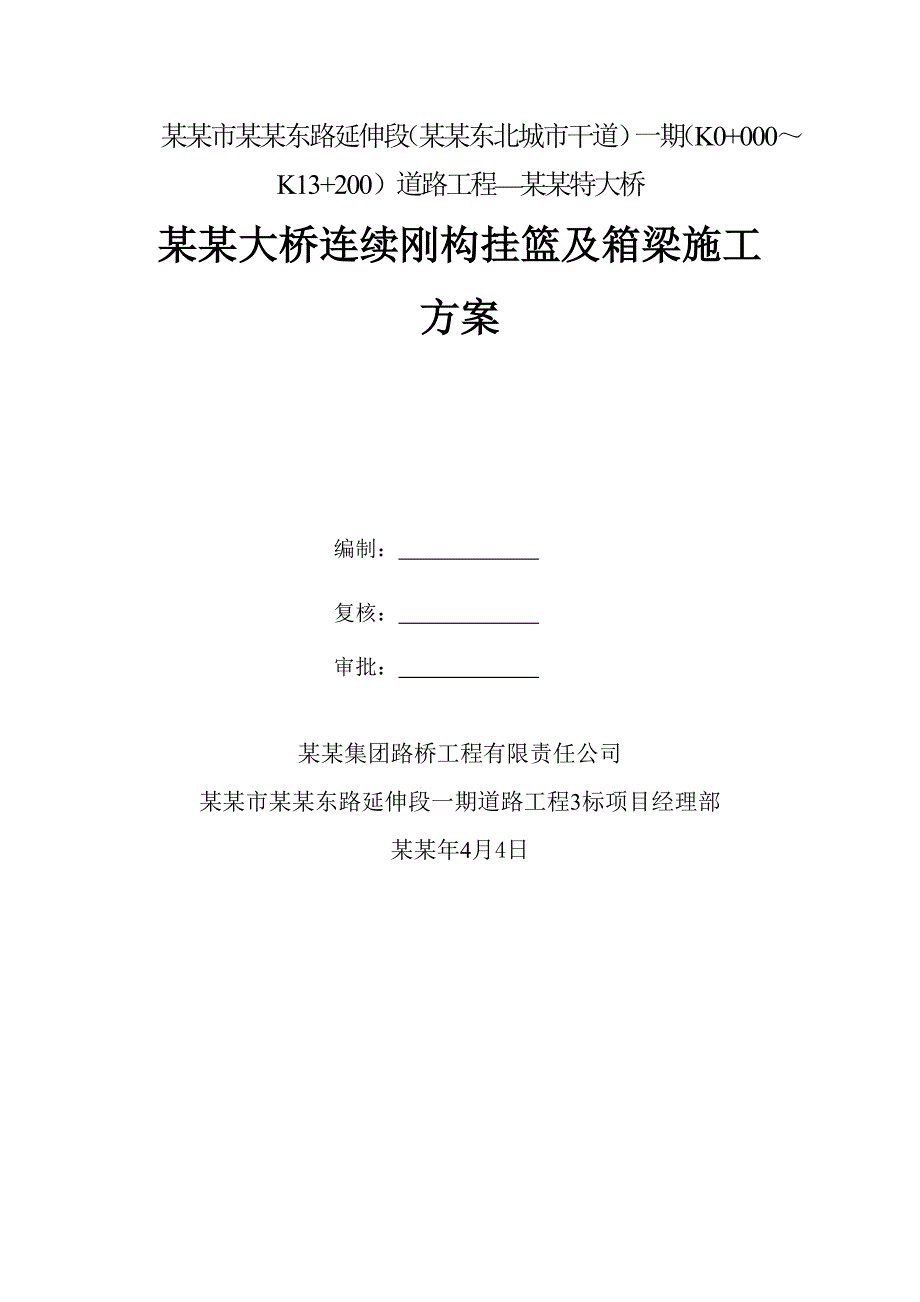

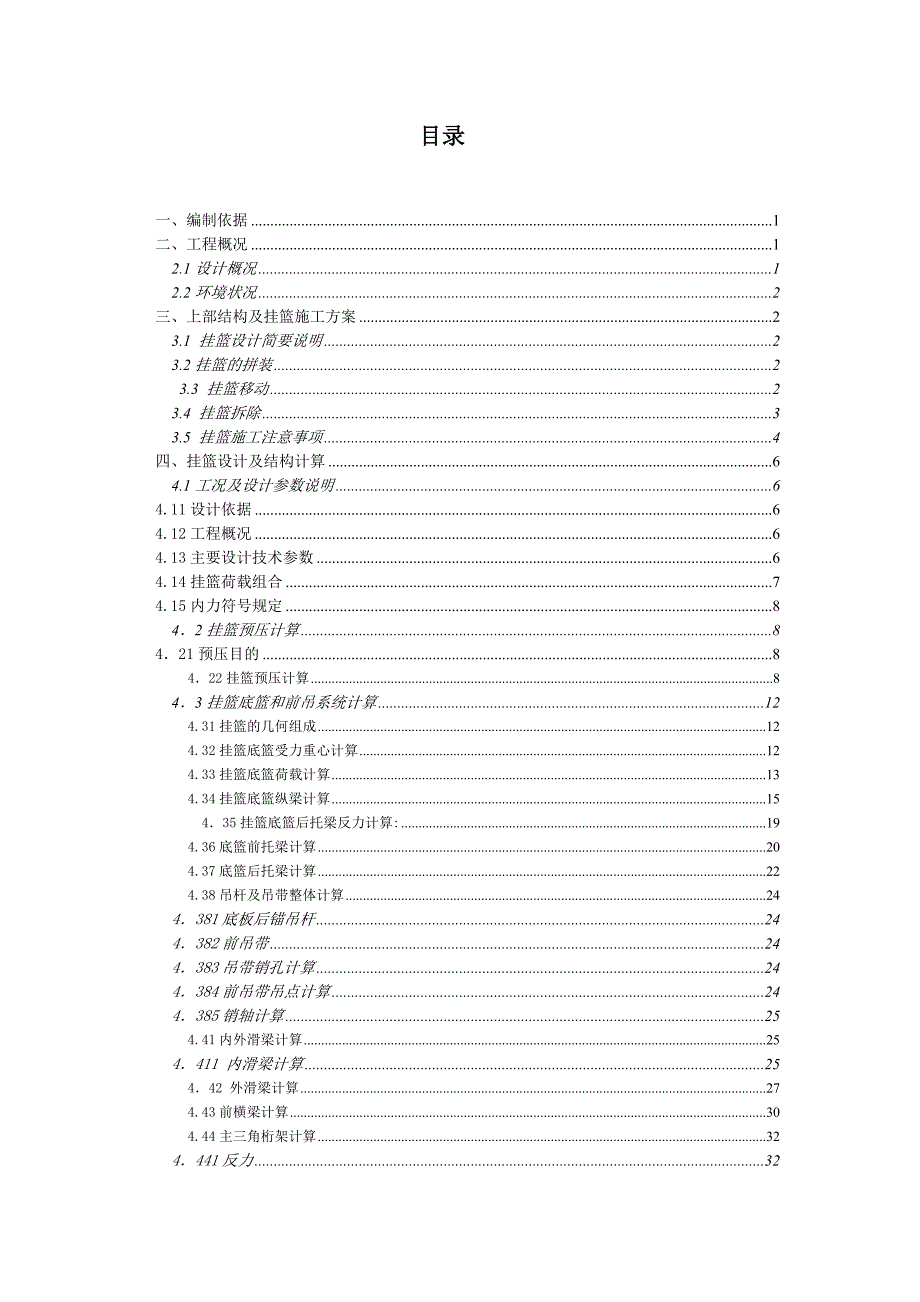

1、 某某市某某东路延伸段（某某东北城市干道）一期（K0+000K13+200）道路工程某某特大桥某某大桥连续刚构挂篮及箱梁施工方案编制： 复核： 审批： 某某集团路桥工程有限责任公司某某市某某东路延伸段一期道路工程3标项目经理部某某年4月4日 目录一、编制依据1二、工程概况12.1设计概况12.2环境状况2三、上部结构及挂篮施工方案23.1 挂篮设计简要说明23.2挂篮的拼装2 3.3 挂篮移动23.4 挂篮拆除33.5 挂篮施工注意事项4四、挂篮设计及结构计算64.1工况及设计参数说明64.11设计依据64.12工程概况64.13主要设计技术参数64.14挂篮荷载组合74.15内力符号规定84

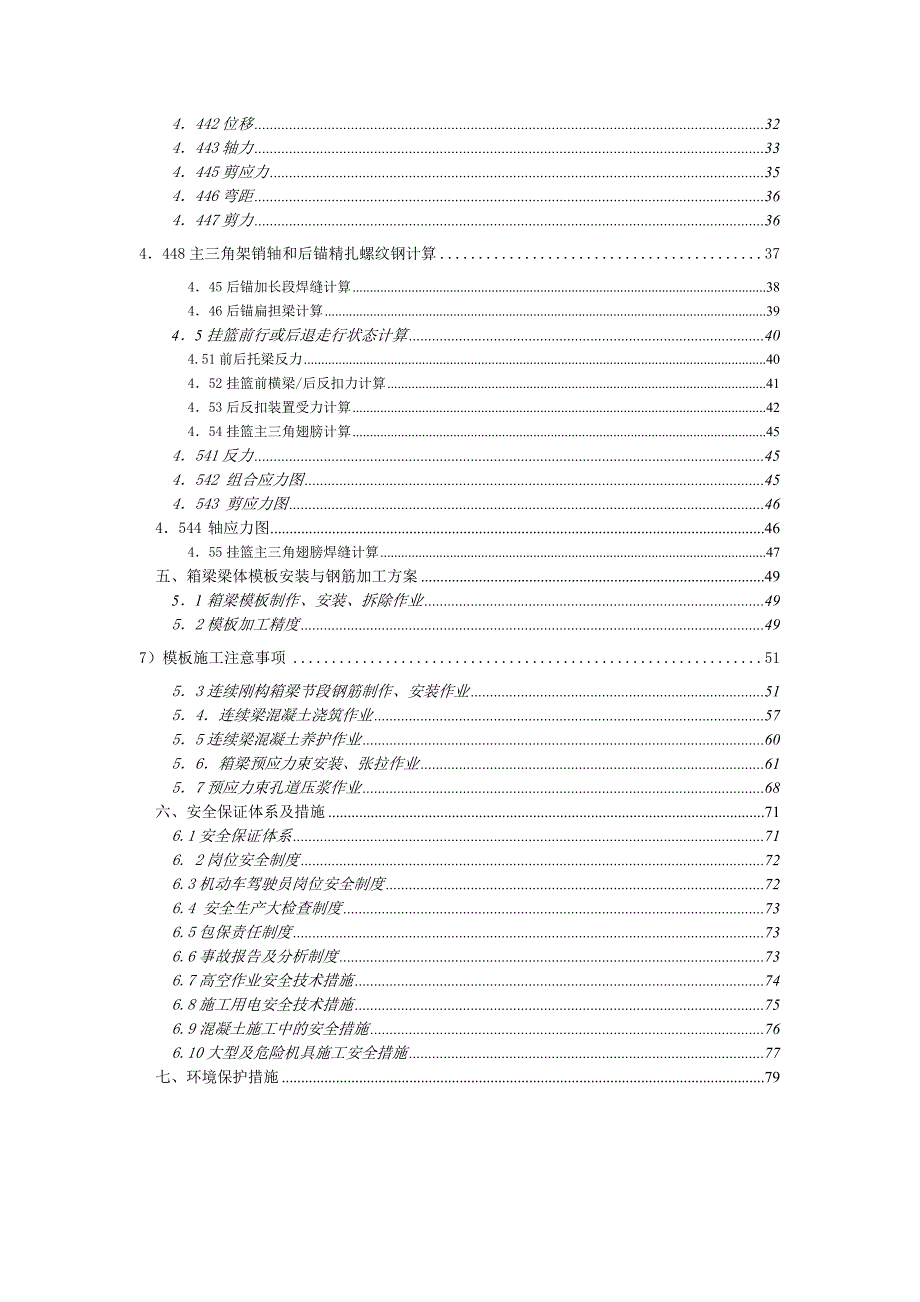

2、2挂篮预压计算8421预压目的8422挂篮预压计算843挂篮底篮和前吊系统计算124.31挂篮的几何组成124.32挂篮底篮受力重心计算124.33挂篮底篮荷载计算134.34挂篮底篮纵梁计算15 435挂篮底篮后托梁反力计算:194.36底篮前托梁计算204.37底篮后托梁计算224.38吊杆及吊带整体计算244381底板后锚吊杆244382前吊带244383吊带销孔计算244384前吊带吊点计算244385销轴计算254.41内外滑梁计算254411 内滑梁计算25442 外滑梁计算274.43前横梁计算304.44主三角桁架计算324441反力324442位移324443轴力334445
3、剪应力354446弯距364447剪力364448主三角架销轴和后锚精扎螺纹钢计算37445后锚加长段焊缝计算38446后锚扁担梁计算3945挂篮前行或后退走行状态计算404.51前后托梁反力40452挂篮前横梁/后反扣力计算41453后反扣装置受力计算42454挂篮主三角翅膀计算454541反力454542 组合应力图454543 剪应力图464544 轴应力图46455挂篮主三角翅膀焊缝计算47五、箱梁梁体模板安装与钢筋加工方案4951箱梁模板制作、安装、拆除作业4952模板加工精度497）模板施工注意事项5153连续刚构箱梁节段钢筋制作、安装作业5154连续梁混凝土浇筑作业5755连续梁
4、混凝土养护作业6056箱梁预应力束安装、张拉作业6157预应力束孔道压浆作业68六、安全保证体系及措施716.1安全保证体系716. 2岗位安全制度726.3机动车驾驶员岗位安全制度726.4 安全生产大检查制度736.5包保责任制度736.6事故报告及分析制度736.7高空作业安全技术措施746.8施工用电安全技术措施756.9混凝土施工中的安全措施766.10大型及危险机具施工安全措施77七、环境保护措施79 一、编制依据 1、公路工程施工安全技术规程（JTJ076-95）2、钢结构设计规范(GB50017-2003)3、路桥施工计算手册（GB 5768-1999）4、建筑施工高处作业安全
5、技术规范（JGJ80-91）5、施工现场临时用电安全技术规范（JGJ46-2005）6、某某主桥连续刚构设计图7、现场调查资料8、公路桥涵施工技术规范2011-08-019、材料力学孙训方主编2001版 10、结构力学朱伯钦主编同济大学出版二、工程概况 2.1设计概况 某某特大桥主桥连续刚构位于某某市某某区某某风景区，桥梁上跨整个景区，主桥主跨跨越鱼梁河。左右幅主桥均采用95+170+95变截面预应力连续刚构，墩根部梁高11m，跨中梁高4m，全桥分23个节段和4个边跨现浇段，4个边跨合拢段，两个中跨合拢段，挂篮悬臂浇注。箱梁顶宽15m，底宽8m，合拢段梁高4m，合拢长度2 m。现浇段长度为8m
6、，梁高4m，桥面设置1.5%的横坡，梁体砼为c55。 2.2环境状况 本桥所处地区气候属亚热带湿润季风气候，气温及降雨等各地虽有差异，但变化不大。总的特点是：冬无严寒，夏无酷暑，气候温和，雨量充沛，阴雨天多，四季不甚分明。三、上部结构及挂篮施工方案 3.1 挂篮设计简要说明 某某特大桥主桥连续刚构挂篮采用我公司某某东站路项目T构挂篮改装、补强，挂篮设计按4#节段最大重量236.34t设计考虑。底篮前、后托梁由两根双拼H450型钢加12mm厚封板补强。上横梁由两根双拼H400型钢加12mm厚封板补强。主三角形桁架由两根斜钢带和立柱组成。轨道上设计前滑座后反扣滑座，后锚设计三根扁担梁，由6根精扎螺
7、纹钢组成，后锚孔埋穿梁顶板，靠斜垫块在箱室顶调节锚板。单套挂篮自重为 103.1t。 3.2挂篮的拼装 轨道锚固 拼装主三角桁架 后锚锚固 前上横梁 底篮前托梁 前横梁吊带 后托梁和底板后锚 底篮纵梁 外滑梁和外侧翼缘板 内滑梁和内模骨架 挂篮整体加固 3.3 挂篮移动 连续刚构节段预应力束张拉完成后，先放松前、后长吊杆，再稍将中间的两根后短吊杆放松（不要密贴），拆除其余短后锚杆； 拆除挂篮后锚吊杆系统，通过2台YC75 -100张拉长行程千斤顶顶进前支点使挂篮在滑道上滑行，后支点用钢筋与前支点连接。为保证挂篮纵横向位置，滑道位置应测量准确放线，挂篮走行前，滑道应与竖向32钢筋锚固，以抵抗后支
8、点上拔力。 挂篮前移速度不宜过快，两边前移应同步，防止支点与滑道卡住导致走行困难，影响结构安全。可用油漆标出刻度线，前移时设专人观察，发现不一致时及时调整。 挂篮走行到位后，安装底模平台和底板后锚杆，收紧前吊带及后锚杆，调整后锚杆系统，使前吊带、后锚杆及后锚杆均处于施工前受力状态。 挂篮在前移和浇筑混凝土时，若遇6级以上大风，应停止施工，挂篮在停止施工时后锚杆应处于工作状态。 挂篮施工属高空作业，现场应做好栏杆、扶梯、并悬挂安全网，施工人员要按技术要求和安全操作规程作业，以确保施工质量和施工安全。3.4 挂篮拆除 最后一节悬臂梁段完成张拉工序后，便可拆卸挂篮，拆卸时，先将工作平台拆除，然后按以
9、下顺序拆卸：底模外模及支架吊带底篮立柱滑道。3.5 挂篮施工注意事项 梁段顶板、底板上的预留孔、预埋件要准确并与水平面垂直，若与底板锯齿块相遇，不准改变波纹管的位置或碰伤波纹管，锯齿块钢筋先预留，待以后恢复。预留孔周边应安装加强钢筋。 挂篮后锚预留孔位置要准确，吊杆下端及扁担底面用铁楔块垫平，上端横梁上用千斤顶调整，安装时要有人下到箱内同时操作。必须做到严格细心检查，确保锚固绝对可靠。 挂篮前横梁吊点安装，必须先安装底板的后锚杆使底模贴紧后，再提升两侧的长吊带，以保证底板底面线型美观，箱梁底板吊带上、下面用木楔块或其他铁件垫平。 后锚杆安装时派人下去配合，确保下锚固点位置准确，必要时应调整千斤
10、顶小扁担位置，使后锚杆垂直，防止受弯而折断。同时要防止千斤顶倾斜而自动卸载。 挂篮比较庞大，挂篮施工时，应尽量减少偏心荷载，除挂篮自重外限制施加在挂篮上的其他荷载。挂篮主桁架的型钢在使用中注意观察，防止挂篮扭曲而失稳。 挂篮每次悬浇前，均需进行检查签证手续。对梁段的中线、高程、节段高度严加控制。必须检查全体结构螺栓、焊缝、后锚设备联结状态、前后锚杆及横梁的受力情况。并且要收紧一次后锚吊杆，所有起顶后的后锚杆限位螺栓上紧，千斤顶空隙用硬质垫块垫紧，进行双保险。 调整挂篮前吊带的标高，应在浇筑混凝土前完成，若挂篮变形过大，也可在混凝土初凝前进行，在混凝土浇筑中，应派人测量观察模板的变形下挠情况，及
11、时收紧底模后锚吊杆和抬高前吊带，防止底模漏浆和水平位移。调整挂篮标高应在施工中不断总结，尽可能在混凝土浇筑一次完成。采用挂篮悬浇箱梁施工，应严格遵守平衡对称的原则进行，应严格控制各浇筑梁段混凝土超方，任何梁段实际浇筑混凝土超方重量不得超过设计要求。在张拉纵向钢绞线时，如果与吊带相碰，可通过受力计算，如允许，可拆掉一根吊带，但张拉完后应立即恢复。 脱落底模时，应注意先松后锚杆，再松前吊带，否则会因底模蹩劲后锚吊杆无法卸脱，后锚吊杆卸下后搁于后托梁的悬挂脚手内，并挂上保险千斤，小扁担梁千斤顶等物均留在原处。 挂篮前移之前，须清除上、下滑道表面杂物，再涂上黄油，以减少滑动阻力。为了两侧移动平稳，可在
12、下滑道所在顶面上划每100 mm一格的等分线，让挂篮等距离同步滑行，两立柱相差不超过100 mm，对称两套挂篮移位应同步进行，其距离不应大于半个梁段长度，主桁架纵梁后锚梁前移到位后，先固定后锚梁，再前移中、前横梁连同侧模和底模系。挂篮前移要有专人统一指挥，移动前必须在主桁架后端挂好防倾千斤绳，正常情况下千斤绳是不受力的。挂篮就位后，立即将后锚设备装上并把后锚杆上的螺帽拧紧，所有构件处于受力状态时，才能进行悬臂作业。四、挂篮设计及结构计算 4.1工况及设计参数说明 4.11设计依据 1、连续刚构设计施工图 2、公路桥涵施工技术规范JTJ041-2000； 3、钢结构设计规范GB50017-200
13、3 4、路桥施工计算手册； 5、结构力学、材料力学； 6、机械设计手册； 7、桥梁工程 4.12工程概况某某特大桥主桥连续刚构位于某某市某某区某某风景区，桥梁上跨整个景区，主桥主跨跨越鱼梁河。左右幅主桥均采用95+170+95变截面预应力连续刚构，墩根部梁高11m，跨中梁高4m，全桥分23个节段和4个边跨现浇段，4个边跨合拢段，两个中跨合拢段，挂篮悬臂浇注。箱梁顶宽15m，底宽8m，合拢段梁高4m，合拢长度2 m。现浇段长度为8m，梁高4m，桥面设置1.5%的横坡，梁体砼为c55。 4.13主要设计技术参数 1、砼自重GC26kN/m3； 2、钢弹性模量Es2.1105MPa； 3、砼超灌系数
