资源描述

《大路煤矸石2x300MW脱硫工程土建施工方案.doc》由会员分享,可在线阅读,更多相关《大路煤矸石2x300MW脱硫工程土建施工方案.doc(44页珍藏版)》请在第壹文秘上搜索。

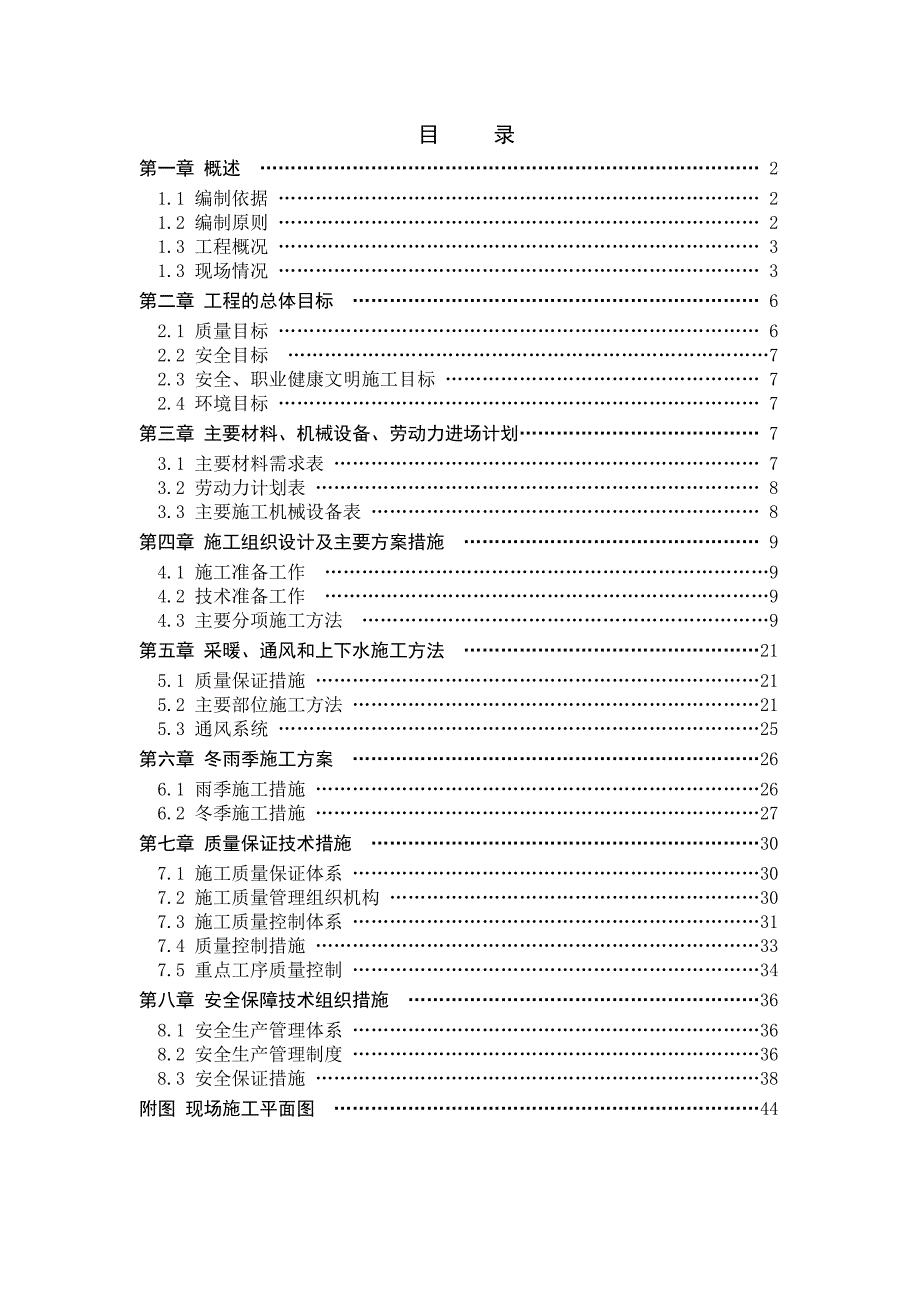

1、目 录第一章 概述 2 1.1 编制依据 2 1.2 编制原则 2 1.3 工程概况 31.3 现场情况 3第二章 工程的总体目标 62.1 质量目标 6 2.2 安全目标 7 2.3 安全、职业健康文明施工目标 72.4 环境目标 7第三章 主要材料、机械设备、劳动力进场计划 73.1 主要材料需求表 7 3.2 劳动力计划表 8 3.3 主要施工机械设备表 8第四章 施工组织设计及主要方案措施 9 4.1 施工准备工作 9 4.2 技术准备工作 94.3 主要分项施工方法 9第五章 采暖、通风和上下水施工方法 215.1 质量保证措施 21 5.2 主要部位施工方法 215.3 通风系统

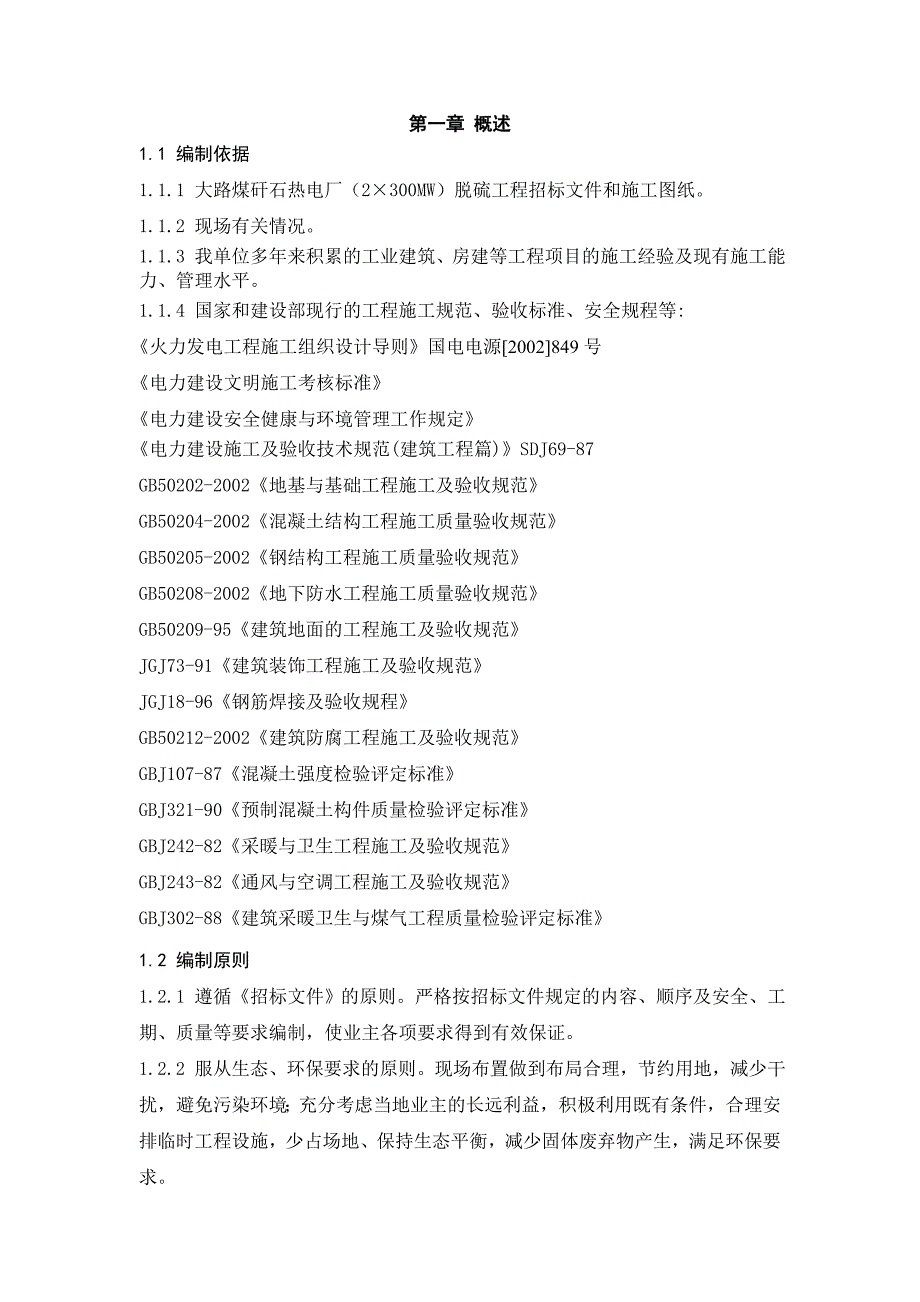

2、25第六章 冬雨季施工方案 26 6.1 雨季施工措施 26 6.2 冬季施工措施 27第七章 质量保证技术措施 30 7.1 施工质量保证体系 30 7.2 施工质量管理组织机构 30 7.3 施工质量控制体系 31 7.4 质量控制措施 33 7.5 重点工序质量控制 34第八章 安全保障技术组织措施 36 8.1 安全生产管理体系 36 8.2 安全生产管理制度 36 8.3 安全保证措施 38附图 现场施工平面图 44 第一章 概述1.1 编制依据1.1.1 大路煤矸石热电厂(2300MW)脱硫工程招标文件和施工图纸。1.1.2 现场有关情况。1.1.3 我单位多年来积累的工业建筑、房

3、建等工程项目的施工经验及现有施工能力、管理水平。1.1.4 国家和建设部现行的工程施工规范、验收标准、安全规程等:火力发电工程施工组织设计导则国电电源2002849号电力建设文明施工考核标准电力建设安全健康与环境管理工作规定电力建设施工及验收技术规范(建筑工程篇)SDJ69-87GB50202-2002地基与基础工程施工及验收规范GB50204-2002混凝土结构工程施工质量验收规范GB50205-2002钢结构工程施工质量验收规范GB50208-2002地下防水工程施工质量验收规范GB50209-95建筑地面的工程施工及验收规范JGJ73-91建筑装饰工程施工及验收规范JGJ18-96钢筋焊

4、接及验收规程GB50212-2002建筑防腐工程施工及验收规范GBJ107-87混凝土强度检验评定标准GBJ321-90预制混凝土构件质量检验评定标准GBJ242-82采暖与卫生工程施工及验收规范GBJ243-82通风与空调工程施工及验收规范GBJ302-88建筑采暖卫生与煤气工程质量检验评定标准1.2 编制原则1.2.1 遵循招标文件的原则。严格按招标文件规定的内容、顺序及安全、工期、质量等要求编制,使业主各项要求得到有效保证。1.2.2 服从生态、环保要求的原则。现场布置做到布局合理,节约用地,减少干扰,避免污染环境;充分考虑当地业主的长远利益,积极利用既有条件,合理安排临时工程设施,少占

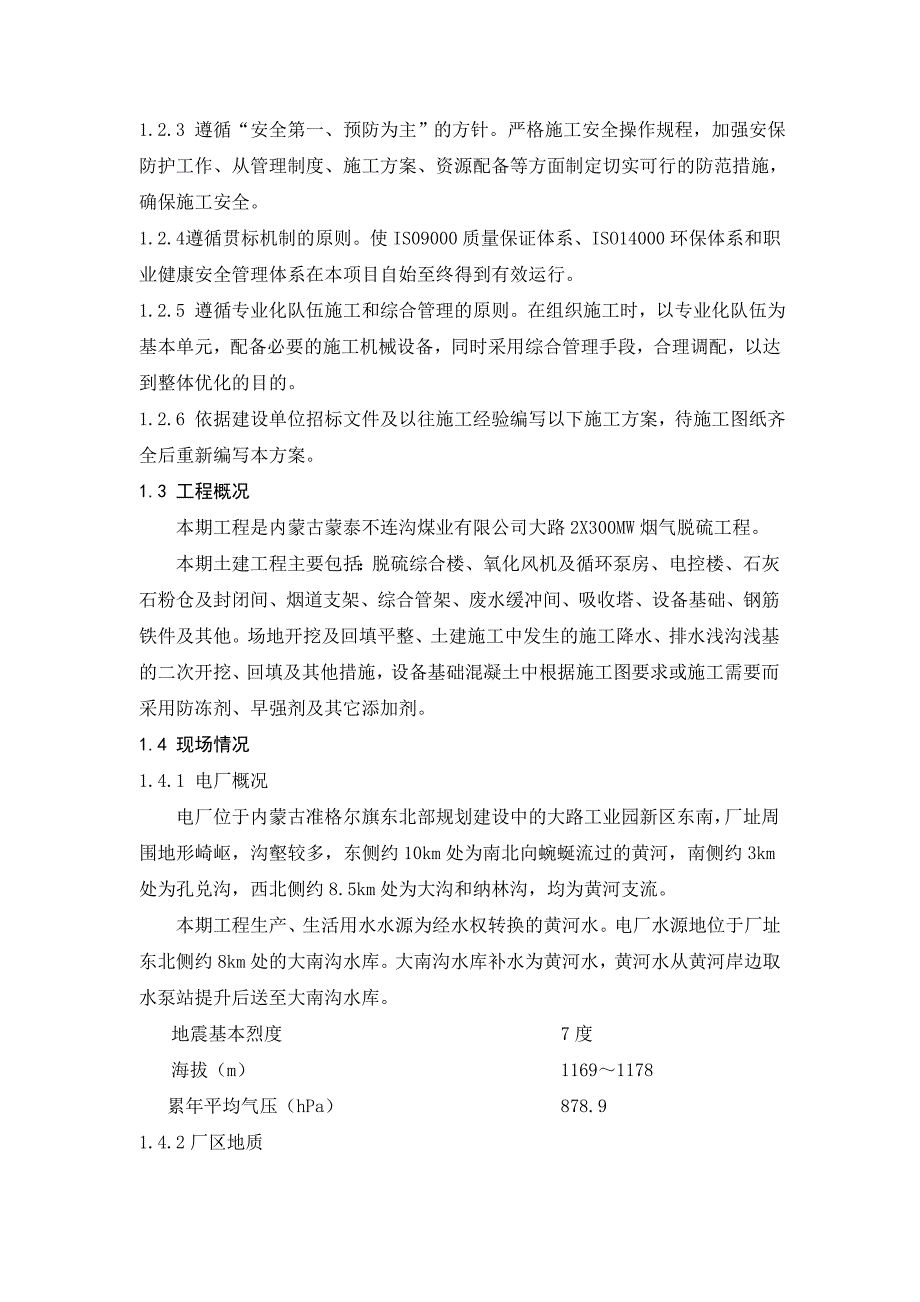

5、场地、保持生态平衡,减少固体废弃物产生,满足环保要求。1.2.3 遵循“安全第一、预防为主”的方针。严格施工安全操作规程,加强安保防护工作、从管理制度、施工方案、资源配备等方面制定切实可行的防范措施,确保施工安全。1.2.4 遵循贯标机制的原则。使IS09000质量保证体系、ISO14000环保体系和职业健康安全管理体系在本项目自始至终得到有效运行。1.2.5 遵循专业化队伍施工和综合管理的原则。在组织施工时,以专业化队伍为基本单元,配备必要的施工机械设备,同时采用综合管理手段,合理调配,以达到整体优化的目的。1.2.6 依据建设单位招标文件及以往施工经验编写以下施工方案,待施工图纸齐全后重新

6、编写本方案。1.3 工程概况本期工程是内蒙古蒙泰不连沟煤业有限公司大路2X300MW烟气脱硫工程。本期土建工程主要包括:脱硫综合楼、氧化风机及循环泵房、电控楼、石灰石粉仓及封闭间、烟道支架、综合管架、废水缓冲间、吸收塔、设备基础、钢筋铁件及其他。场地开挖及回填平整、土建施工中发生的施工降水、排水浅沟浅基的二次开挖、回填及其他措施,设备基础混凝土中根据施工图要求或施工需要而采用防冻剂、早强剂及其它添加剂。1.4 现场情况1.4.1 电厂概况电厂位于内蒙古准格尔旗东北部规划建设中的大路工业园新区东南,厂址周围地形崎岖,沟壑较多,东侧约10km处为南北向蜿蜒流过的黄河,南侧约3km处为孔兑沟,西北侧

7、约8.5km处为大沟和纳林沟,均为黄河支流。本期工程生产、生活用水水源为经水权转换的黄河水。电厂水源地位于厂址东北侧约8km处的大南沟水库。大南沟水库补水为黄河水,黄河水从黄河岸边取水泵站提升后送至大南沟水库。地震基本烈度7度海拔(m)11691178累年平均气压(hPa)878.91.4.2厂区地质 拟建场地本次勘探深度范围内揭露出的地基土层主要由第四系人工堆积层(Qs)、第四系全新统风积层 (Q4eol)、第四系坡残积层(Qsl+el) 及白垩系(K)泥岩、砂岩互层构成,其地层岩性由新至老描述如下: 第四系人工堆积层(Qs): (1)层素填土:褐黄色,其成分以粉砂为主,稍湿,松散,局部稍密

8、,矿物成分为石英、云母、长石,砂粒较均匀,来源于场平挖方区沙丘,堆积时间约一年。第四系全新统风积层 (Q4eol): (2-1)层粉砂:褐黄色,矿物成分为石英、云母、长石,砂粒较均匀,局部为细砂,偶见钙质结核。稍湿,松散。 (2-2)层粉砂:褐黄色,矿物成分为石英、云母、长石,砂粒较均匀,局部为细砂,偶见钙质结核。稍湿,稍密。 (2-3)层粉砂:褐黄色,矿物成分为石英、云母、长石,砂粒较均匀,局部为细砂,偶见钙质结核。稍湿,中密。第四系坡残积层(Qsl+el): (3-1)层粉质粘土:黄褐色、棕红色杂灰白色,含钙质结核,局部钙质结核富集,局部含砂、砾。湿,可塑。 (3-2)层粉质粘土:黄褐色、

9、棕红色杂灰白色,含钙质结核,局部钙质结核富集,局部含砂、砾,偶见卵石。稍湿,硬塑。 白垩系(K):本次钻孔所揭露出的白垩系岩层岩性以泥岩、泥质砂岩、砂岩为主,多呈互层状,局部以泥岩或砂岩为主,本报告统称为泥岩、砂岩互层,在剖面图中以泥岩符号表示。根据风化程度分为(4-1)层强风化和(4-2)层中等风化两个亚层,其岩性特征分述如下: (4-1)层泥岩、砂岩互层强风化层:棕褐、棕红色、灰褐色为主,泥质结构、层状构造,其原岩结构较清晰,局部为砾岩,岩石多被风化成土状或块状。 (4-2)层泥岩、砂岩互层中等风化层:棕褐、棕红色、灰褐色为主,泥质结构、层状构造,其原岩结构清晰,局部为砾岩,岩芯多呈长柱状

10、,岩芯采取率一般可达85%以上。 地基土层岩土工程特性 厂区本次勘探深度范围内揭露出的各地基土层工程特性分述如下: (1) 层素填土属新近填土,多呈松散状,具高压缩性、强度低的工程特性,属建筑性能差的软弱类地基土层,不能作为天然地基持力层。 (2-1)层粉砂呈松散状,该层标贯击数平均值N63.5=7.3 击,地基承载力特征值fak=90kPa,具高压缩性、强度低的工程特性,属建筑性能差的软弱类地基土层,不能作为天然地基持力层。 (2-2)层粉砂呈稍密状,该层标贯击数平均值N63.5=11.8 击,地基承载力特征值fak=120kPa,具较高压缩性、强度较低的工程特性。该层分布于场地上部,一些荷

11、重相对较轻的附属建(构)筑物可利用该层作为天然地基持力层,主要建筑物不能采用该层作为天然地基持力层。 (2-3)层粉砂呈中密状,该层标贯击数平均值N63.5=19 击,地基承载力特征值fak=180kPa,其压缩性和强度均属中等。一些荷重相对较轻的附属建(构)筑物可利用该层作为天然地基持力层,主要建筑物不宜采用该层作为天然地基持力层。 (3-1)层粉质粘土呈可塑状态,其天然含水量W=24.5%、孔隙比e=0.754、压缩系数a1-2= 0.27MPa-1、凝聚力C=50kPa,内摩擦角=16.5,标贯击数平均值N63.5=11.1 击,地基承载力特征值fak=210kPa(现场载荷试结果),其

12、压缩性和强度均属中等。电厂一些荷重相对较轻的附属建(构)筑物可利用该层作为天然地基持力层,主要建筑物不宜采用该层作为天然地基持力层。 (3-2)层粉质粘土呈硬塑状态,其天然含水量W=20.6%、孔隙比e=0.679、压缩系数a1-2= 0.21MPa-1、凝聚力C=58kPa,内摩擦角=22.8,标贯击数平均值N63.5=20.4 击,地基承载力特征值fak=280kPa(现场载荷试结果),具中等压缩性、强度较高的工程特性,可作为天然地基持力层。但对于电厂荷重相对较重的主要建(构)筑物,若利用该层作为天然地基持力层,应进行相应的强度和变形验算。 (4-1)层泥岩、砂岩互层强风化层的地基承载力特征值fak=300kPa,建筑性能良好,可作为天然地基持力层。局部该层埋藏较深地段,若利用该层作为桩端持力层,其端承力较低。 (4-2)层泥岩、砂岩互层中等风化层的地基承载力特征值fak=450kPa,建筑性能良好。但一般埋藏较深,可利用其作为桩端持力层。该层岩石天然单轴抗压强度平均值仅为0.67MPa,属极软岩,岩石质量等级为V 级。另外,该层
