1、 某某山某某大酒店客房楼工程外悬挑脚手架施工方案1编制依据1.1某某县某某山某某大酒店项目工程设计图纸。1.3建筑施工扣件钢管脚手架安全技术规范（JGJ130-2011）1.4建筑施工安全检查标准2工程概况项 目内 容工程名称某某山某某大酒店客房楼工程建设单位某某县信太投资有限公司设计单位某某省科学技术咨询中心监理单位某某工程项目管理有限公司施工单位某某实业有限公司建筑功能公共建筑建筑面积7946建筑层数 五层 悬挑架搭设高度13.2米3、材料计划数量及性能要求3.1 脚手架材料性能要求（1）钢管：钢管采用外径48mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性能适中、稳定的Q235钢，其
2、材质应符合碳素结构钢国标的相应规定。使用的立杆、大横杆、剪刀撑和斜杆的长度宜为46m两种，便于工人操作。钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管，本工程所用内、外脚手架上钢管均外涂黄色防锈漆，剪刀撑钢管红白相间油漆，并定期复涂，以保证外观形象。（2）扣件：其材质符合现行国家标准钢管脚手架扣件的规定且与钢管管径规格相统一，机械性能不低于KTH330-08.的可锻铸铁制造要求，扣件的附件要用的材料应符合国标碳素结构钢中Q235钢的规定，螺纹均应符合国标普通螺纹的规定，扣件严禁使用加工不合格、无出厂合格证、变形、锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm

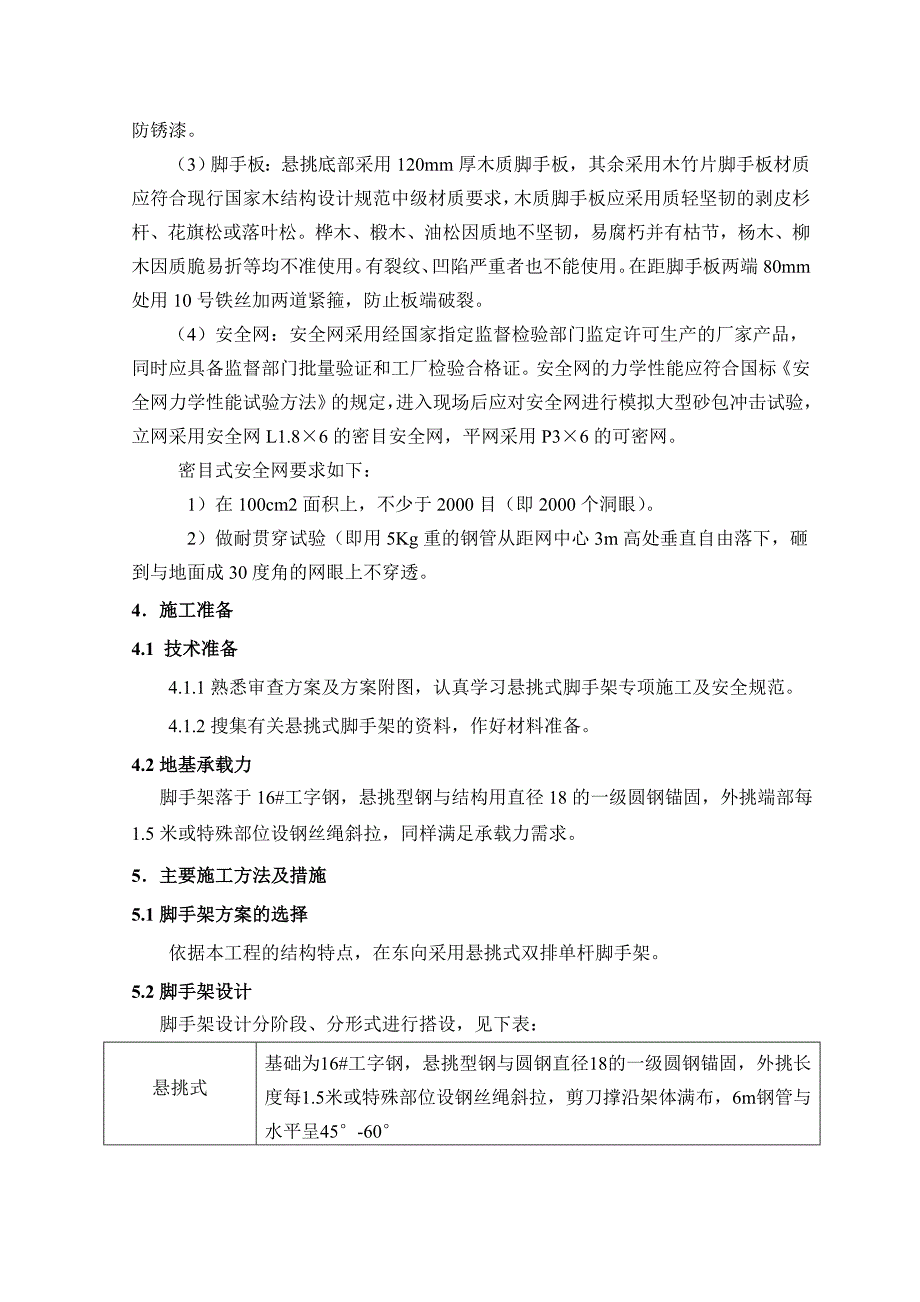

3、，扣件表面应涂刷黄色防锈漆。（3）脚手板：悬挑底部采用120mm厚木质脚手板，其余采用木竹片脚手板材质应符合现行国家木结构设计规范中级材质要求，木质脚手板应采用质轻坚韧的剥皮杉杆、花旗松或落叶松。桦木、椴木、油松因质地不坚韧，易腐朽并有枯节，杨木、柳木因质脆易折等均不准使用。有裂纹、凹陷严重者也不能使用。在距脚手板两端80mm处用10号铁丝加两道紧箍，防止板端破裂。（4）安全网：安全网采用经国家指定监督检验部门监定许可生产的厂家产品，同时应具备监督部门批量验证和工厂检验合格证。安全网的力学性能应符合国标安全网力学性能试验方法的规定，进入现场后应对安全网进行模拟大型砂包冲击试验，立网采用安全网L
4、1.86的密目安全网，平网采用P36的可密网。密目式安全网要求如下：1）在100cm2面积上，不少于2000目（即2000个洞眼）。2）做耐贯穿试验（即用5Kg重的钢管从距网中心3m高处垂直自由落下，砸到与地面成30度角的网眼上不穿透。4施工准备4.1 技术准备4.1.1熟悉审查方案及方案附图，认真学习悬挑式脚手架专项施工及安全规范。4.1.2搜集有关悬挑式脚手架的资料，作好材料准备。4.2地基承载力 脚手架落于16#工字钢，悬挑型钢与结构用直径18的一级圆钢锚固，外挑端部每1.5米或特殊部位设钢丝绳斜拉，同样满足承载力需求。5主要施工方法及措施5.1脚手架方案的选择依据本工程的结构特点，在东

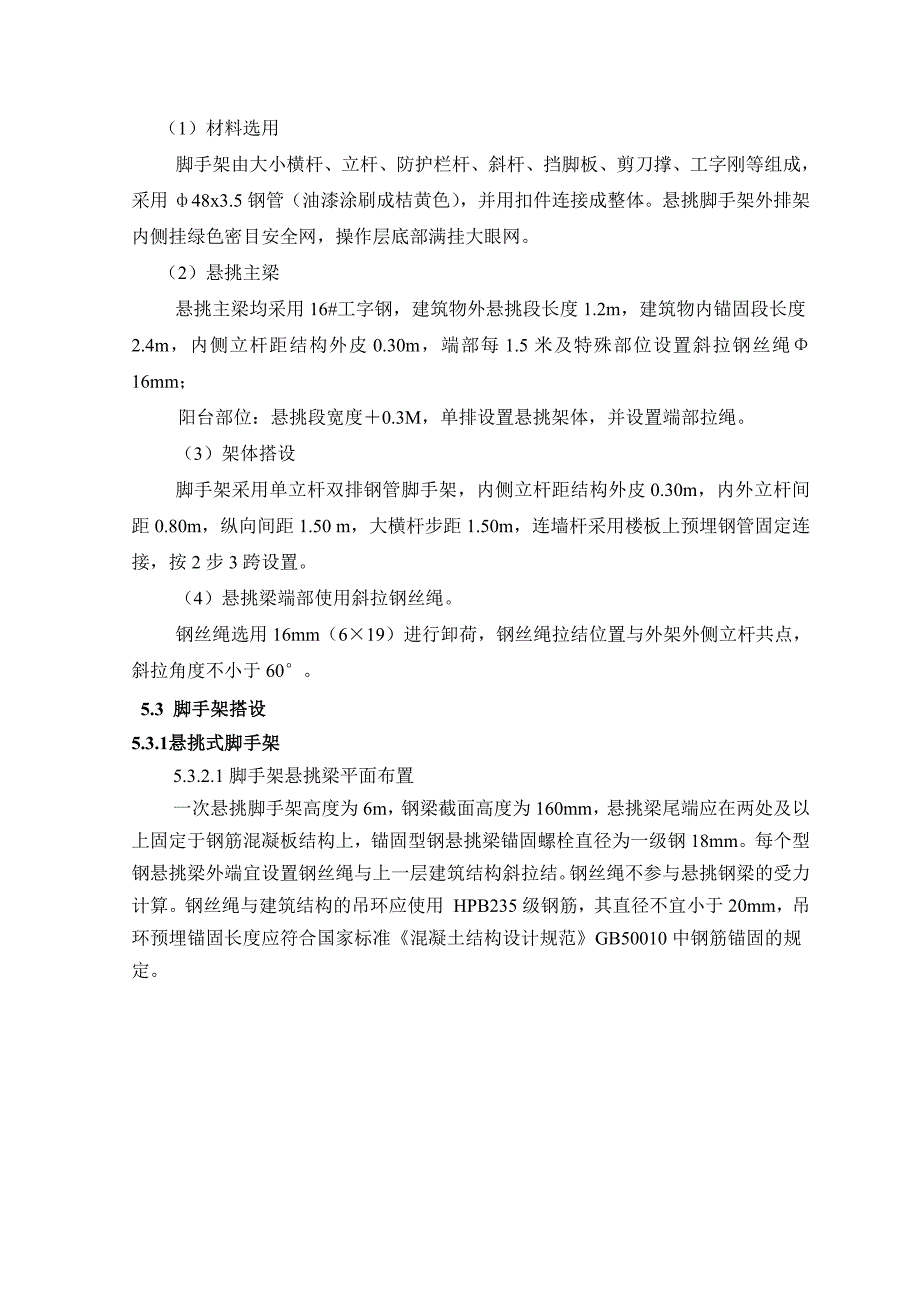

5、向采用悬挑式双排单杆脚手架。5.2脚手架设计脚手架设计分阶段、分形式进行搭设，见下表：悬挑式基础为16#工字钢，悬挑型钢与圆钢直径18的一级圆钢锚固，外挑长度每1.5米或特殊部位设钢丝绳斜拉，剪刀撑沿架体满布，6m钢管与水平呈45-60（1）材料选用脚手架由大小横杆、立杆、防护栏杆、斜杆、挡脚板、剪刀撑、工字刚等组成，采用48x3.5钢管（油漆涂刷成桔黄色），并用扣件连接成整体。悬挑脚手架外排架内侧挂绿色密目安全网，操作层底部满挂大眼网。（2）悬挑主梁悬挑主梁均采用16#工字钢，建筑物外悬挑段长度1.2m，建筑物内锚固段长度2.4m，内侧立杆距结构外皮0.30m，端部每1.5米及特殊部位设置斜
6、拉钢丝绳16mm；阳台部位：悬挑段宽度0.3M，单排设置悬挑架体，并设置端部拉绳。（3）架体搭设脚手架采用单立杆双排钢管脚手架，内侧立杆距结构外皮0.30m，内外立杆间距0.80m，纵向间距1.50 m，大横杆步距1.50m，连墙杆采用楼板上预埋钢管固定连接，按2步3跨设置。（4）悬挑梁端部使用斜拉钢丝绳。钢丝绳选用16mm（619）进行卸荷，钢丝绳拉结位置与外架外侧立杆共点，斜拉角度不小于60。 5.3 脚手架搭设5.3.1悬挑式脚手架5.3.2.1脚手架悬挑梁平面布置一次悬挑脚手架高度为6m，钢梁截面高度为160mm，悬挑梁尾端应在两处及以上固定于钢筋混凝板结构上，锚固型钢悬挑梁锚固螺栓直
7、径为一级钢18mm。每个型钢悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结。钢丝绳不参与悬挑钢梁的受力计算。钢丝绳与建筑结构的吊环应使用HPB235级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合国家标准混凝土结构设计规范GB50010中钢筋锚固的规定。 用于锚固的螺栓应采用冷弯成型，锚固螺栓与型钢间隙应用钢楔楔紧。a.搭设悬挑梁上部脚手架：脚手架随施工层逐层搭设，脚手架沿建筑物外墙周圈布置。脚手架内侧立杆与结构面的净距离保证30cm。在每层楼面处用脚手板封闭架体与建筑物之间的缝隙。5.3.2脚手架的构造形式1) 悬挑梁不得接长使用，锚环与钢梁之间用楔形木方交叉剂紧，并用铁钉钉牢。 (2)
8、内外立杆间距0.80m，排距1.50 m，步距1500mm，内排架距结构300mm，阳台部位200。外架均采用单立杆形式，外排架内侧用密目网全封闭，连墙件为每两步三跨设置一道，在混凝土墙上预埋塑料套管，采用钢管穿墙与外架连接。(3)立杆用6m钢管和4m钢管间隔使用，使里外、左右立杆的接头错开，以上全部用6m钢管，双排立杆均加设扫地杆；大横杆采用4m和6m钢管，里外、上下大横杆用4m钢管调节，使其接头错开不在同一跨内。其余为6m钢管和短管，立杆和大横杆均用对接扣件连接。(4)剪刀撑的斜杆与水平面的交角宜为4560之间，水平投影宽度不小于2跨或3m和不大于4跨或6m，用6m长的钢管（两根钢管之间用
9、扣件连接成一体）搭设剪刀撑，钢管接长时采用转角扣件连接。搭接区不少于两个扣件。剪刀撑的斜杆应与脚手架基本构架杆件加以可靠连接，且必须满布。. （5）位于立杆底部的工字钢上平面焊接150mm长25短钢筋，搭设脚手架时立杆钢管套在钢筋上。转角部位的悬挑工字钢端部用直径14mm钢丝绳与悬挑层上上层混凝土墙体顶部斜拉，竖向距离6.0m，斜拉角度不小于60。钢丝绳弯折处的混凝土角部剔成弧形，混凝土梁角下部垫方木，不得将钢丝绳与坚锐的物体直接接触。 钢丝绳卡扣连接方法和要求： 钢丝绳卡扣连接法一般常用夹头固定法。通常用的钢丝绳夹头，有骑马式、压板式和拳握式三种，其中骑马式连接力最强；应用也最广，压板式其次
10、，拳握式由于没有底座，容易损坏钢丝绳，连接力也差，因此，只用于次要的地方。 钢丝绳夹头在使用时应注意以下几点： 选用夹头时，应使其U形环的内侧净距比钢丝绳直径大13mm，太大了卡扣连接卡不紧，容易发生事故。 上夹头时一定要将螺栓拧紧，直到绳被压扁1314直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。 夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。 为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图所示。这样，当接头的钢丝绳发
11、生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。 （6）转角部位须在悬挑梁上部设置横梁方能保证立杆间距1.5m，横梁型钢同样采用16#工字钢，横梁与悬挑钢梁采用18U形螺杆、螺母、6mm厚拉片及垫片连接固定。（7）所有斜拉钢丝绳必须设置安全弯，用不少于3个卡扣固定。（8）脚手架连墙件设置连墙件设置采用2步3跨、双扣件，竖向间距3.00m，水平间距4.50m。 （9）悬挑钢梁上部架体搭设的施工流程及工艺要求同落地式脚手架。6. 脚手架的搭设、使用和拆除安全注意事项6.1脚手架的搭设作业要求6.1.1施工作业人员必须经过专门的培训，取得上岗证后方可上岗操作。6.1.2钢管脚手架的杆件连
12、接必须使用合格的扣件，不得使用铅丝和其他材料绑扎。6.1.3在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。6.1.4脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：1）按施工方案定位、确定立杆及水平杆间距。2）周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。3）应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第l步的纵向和横向钢管，随校正立杆垂直度之后予以固定，并按此要求继续向上搭设。脚手架各杆件相交伸出的端头均要大于10cm，以防止杆件滑脱。6.1.5剪刀撑和连墙件应随搭升的架
13、子一起及时设置。6.1.6脚手架处于顶层连墙点之上的自由高度不得大于6m。当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采取钢丝绳拉结措施。6.1.7脚手板或其它作业层板铺板要求1）脚手板应铺平铺稳，并用铁丝与水平绑扎固定。2）脚手板采用对接平铺时，在对接处，脚手板端头与其下两侧支承横杆的距离应控制在 130150mm之间。3）脚手板采用搭设铺放时，其搭接长度不得小于200mm，且在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆150mm以上未作固定的探头板。4）长脚手板采用纵向铺设时，其下支承横杆的间距不得大于冲压钢脚手板为1.5m。纵铺脚手板应按以下规定部位与其下支
14、承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔1520m；坡道的两端；其它可能发生滑动和翘起的部位。5）由于内排立杆距结构30cm，必须在底层此处的小横杆上满铺脚手板，并且将脚手板用14#铁丝绑扎牢固。脚手架的操作面必须满铺脚手板，不得有空隙、探头板和飞跳板。6.1.8装设连墙件或其它撑拉杆件时，应注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。6.1.9工人在架上进行搭设作业时，作业面上必须满足二排钢制的脚手板并予临时固定。工人必须戴安全帽、系安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。6.1.10在搭设中不得随意改变构架设计、减少杆配件设
