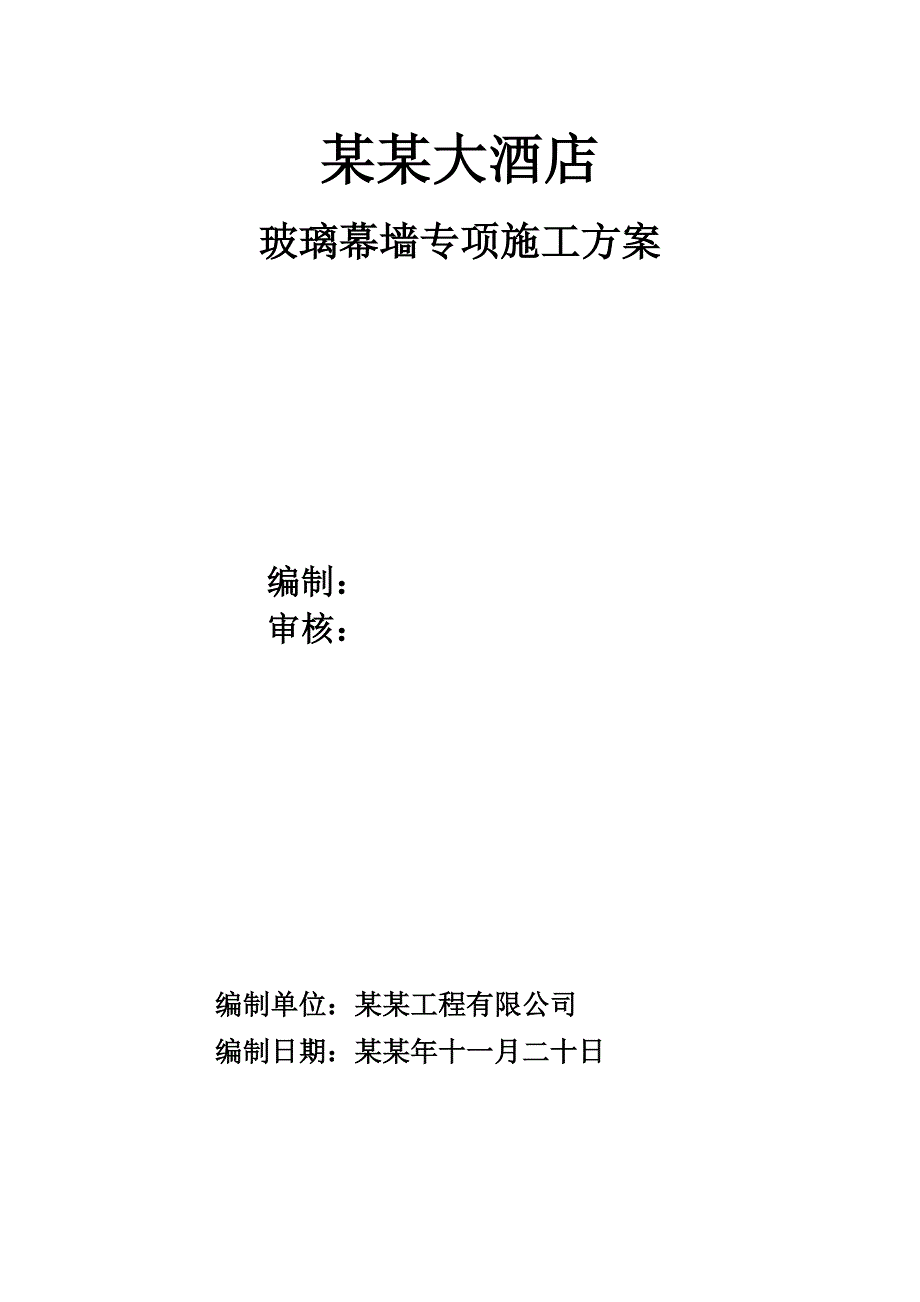

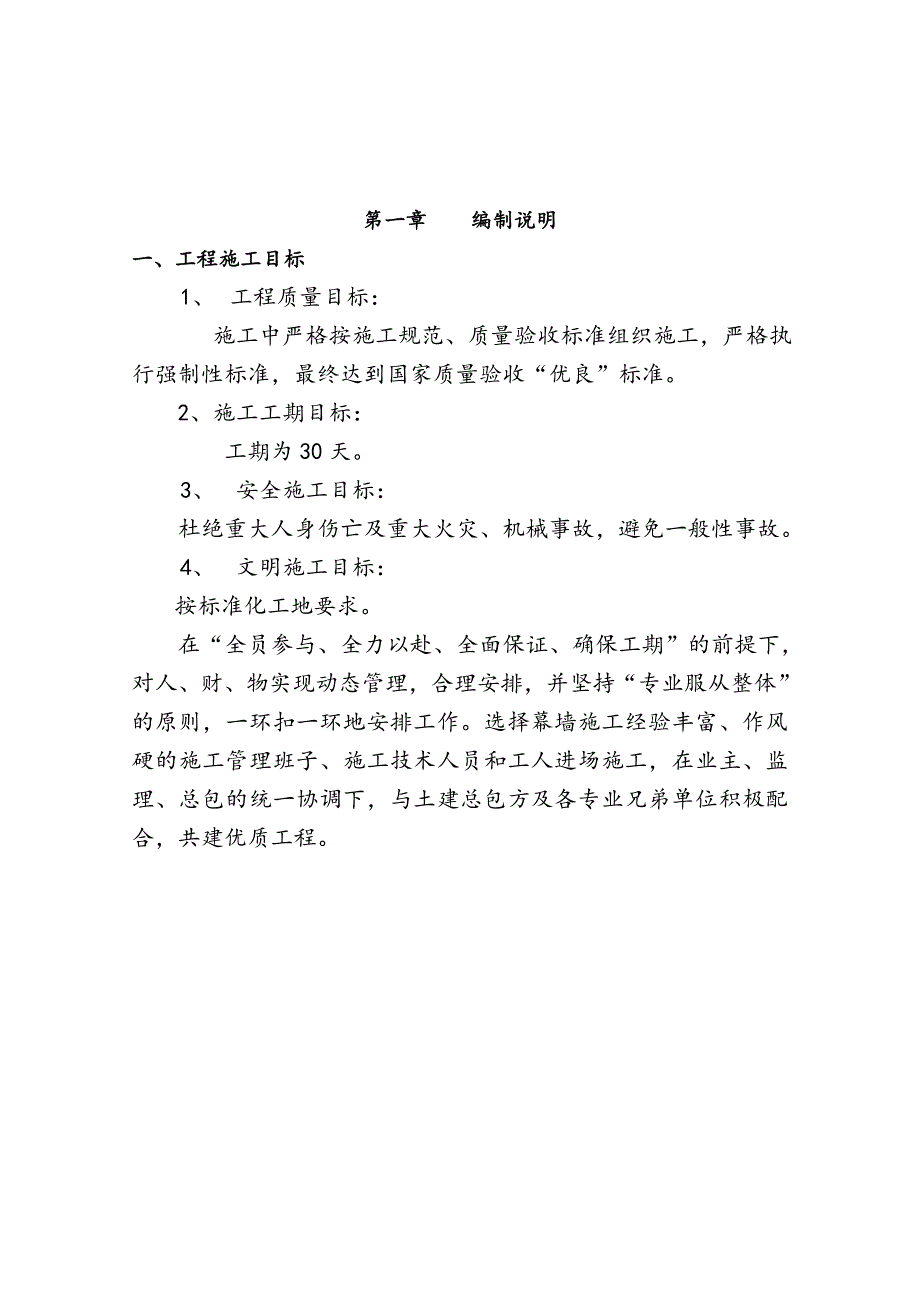

1、某某大酒店玻璃幕墙专项施工方案 编制:审核:编制单位:某某工程有限公司编制日期:某某年十一月二十日目 录第一章 编制说明第二章 工程概况第三章 施工准备工作计划第四章 施工工艺与施工方法第五章 施工质量计划第六章 现场管理与安全文明施工第一章 编制说明一、工程施工目标1、 工程质量目标: 施工中严格按施工规范、质量验收标准组织施工,严格执行强制性标准,最终达到国家质量验收“优良”标准。2、施工工期目标: 工期为30天。3、 安全施工目标: 杜绝重大人身伤亡及重大火灾、机械事故,避免一般性事故。4、 文明施工目标:按标准化工地要求。 在“全员参与、全力以赴、全面保证、确保工期”的前提下,对人、财

2、、物实现动态管理,合理安排,并坚持“专业服从整体”的原则,一环扣一环地安排工作。选择幕墙施工经验丰富、作风硬的施工管理班子、施工技术人员和工人进场施工,在业主、监理、总包的统一协调下,与土建总包方及各专业兄弟单位积极配合,共建优质工程。二、编制依据:1) 建筑幕墙根据GB8013-87铝及铝合金阳极氧化膜总规范、GBGBJ9-87建筑结构荷载规范、GBJ16-87建筑设计防火规范、GB50057-94建筑物防雷设计规范、JG3035-1996建筑幕墙及JGJ102-96玻璃幕墙工程技术规范设计等。2) 玻璃幕墙工程技术规范和玻璃幕墙工业行业标准;3) 建筑施工手册;4) 施工组织设计导则;5)

3、 建筑装修工程施工验收规范;6) 建筑施工高处作业安全技术规范;7) 有关设计图纸等。三、编制说明: 我公司是在针对本工程具体情况的基础上,组织精悍的技术人员对主要的环节经过反复论证、精确科学地计算,遵循建设项目施工组织设计的编制程序编制了本施工组织设计。 本施工组织设计是我公司中标后组织施工的纲领性文件,详细施工方案将进一步编制补充完善。第二章 工程概况一、工程项目: 工程名称: 某某大酒店玻璃幕墙装饰工程 设计单位: 某某某某建筑规划设计有限公司建设地点: 某某县某某大道与某某工业大道交汇处承包单位: 某某工程有限公司二、工程内容:工程范围包括:某某大酒店玻璃幕墙分项工程第三章 施工准备工

4、作计划一、详细方案设计会审我公司将组织技术部和工程部在遵循原工程技术设计和施工组织设计的基础上,进行详细工程设计(深化设计)和施工组织计划的编制。详细方案由甲、乙双方负责人及有关人员会审图纸,对其中存在的问题和异议进行协商,调整修改后签字生效,成为全部加工、安装、施工过程的指导性文件。二、 场地安排:1、按工程施工的特点,工程进场时需在现场设立临时仓库和加工场地。与总包协调好楼层安装材料的临时堆放场地及水源、电源、垂直运输的提供与使用。2、根据施工要求,需由土建施工单位提供幕墙施工的中心线、水平线、进出位线,我公司的专职测量人员将根据土建的施工用线进行复测,以达到设计施工要求。三、 施工人员组

5、织:我公司组织精悍的项目班子施工。设立项目经理1人、现场专业施工员1人,全面负责工程施工的组织领导,现场技术的指导和处理,各方面的协调工作。四、建筑物结构连接处理:施工前,与土建总包方协调事先做好结构和装修需要处理的工作。包括定位、预埋件的制作、安装、修整等等。五、 供货与包装、运输、贮存、保护措施:依据工程设计所选定的材料,选用优质、符合国标规范的材料。各种构配件用无腐蚀作用的材料进行包装,同时采取防潮措施:玻璃包装采用木箱包装,每片玻璃之间隔垫弹性材料,避免在运输、吊装过程中破碎。型材包装采用缠纸包装,以更好地保护产品表面不被划伤、碰伤。材料或半成品构件贮存在通风干燥的库房中,避免与酸、碱

6、等腐蚀性物质接触。为保证材料或半成品构件不直接接触地面,底部垫高100mm以上,半成品采用货架存放。运输方面,包装费、运输费以及运输过程中的损失均由我公司承担。所有连接用紧固件均采用不锈钢件,钢支座与铝料接触处垫防腐片,以防弱电腐蚀。进入现场的产品,必须有良好的包装,无腐蚀、擦伤、变形、玻璃的咬边现象。产品施工在安装搬移时,必须轻拿、轻放,严禁摔、扔、碰、撞等现象。所有型材的见光面在加工前需贴保护纸,该胶纸待工程竣工验收时才可除去,以保证铝型材表面不被划伤。玻璃、铝板在安装上墙后,我公司将与有关单位密切配合,作好成品保护工作。(1) 成品不能受到水泥砂浆、油漆、电焊渣以及化学物质的污染。(2)

7、 不准靠近幕墙3米以内明火作业(电焊、氧焊等)。(3) 严禁用硬器敲打、划弄铝材和玻璃,以及向玻璃面上大小便。(4) 任何单位对违反产品的保护的有关规定时,我方将以书面形式通知贵方,担负应负责任,并直到竣工验收合格为止。第四章 施工工艺1、安装施工工艺基准线移交调整埋件复检基础尺寸检查埋件位置放 线检查放线精度安装连接铁件质量检查安装龙骨安装防火材料质量检查玻璃块安装密 封清 扫竣工交付全面综合检查质量检查质量检查2、点式幕墙立杆结构的安装点式玻璃幕墙立杆采用100*100*5方钢,方钢的固定采用化学锚板。(1)化学锚板化学锚板由铁板和高强化学锚栓(R)组成。锚板铁件采用2003008镀锌钢板

8、。高强化学锚栓由化学胶管RM和螺杆RGM,垫圈及螺母组成,化学胶管有反映树脂,固化剂和石英颗粒。由合成树脂及内部粗细骨料石英颗粒及石英砂,形成具有良好亲和力的胶结体,将锚杆与基材联为一体,通过胶合体将荷载传给锚固基础。技术要求:(2)立杆:立杆采用100*100*5方钢(3)连接:化学锚板设置好后,采用连接角码将立杆和锚板焊接,连接件角锚是连接幕墙与主体的重要构件之一,可根据设计施工需要采用不同规格的连接件。对照竖梁垂线,竖梁的中心线也是连接件角锚的中心线。在连接件角锚三维空间定位,准确后要进行临时固定点焊,点焊时每个焊接面点2-3点。点焊后再进行三维空间误差检查,垂直误差小于2 mm,水平误

9、差小于2 mm ,进深误差小于3 mm;对检查合格的进行正式烧焊。使竖梁立杆连接牢固。3、110系列幕墙玻璃的安装1、定位划线:确定玻璃板块在立面上的水平、垂直位置,并在主框格上划线。2、调整:玻璃板块临时固定后对板块进行调整,调整标准横平、竖直、面平。3、固定:用压块把玻璃板块固定在主框格上。压块间距不大于300mm。上压块时要注意钻孔,螺栓采用M520不锈钢机械螺栓。压块一定要压紧。4、110系列幕墙玻璃的打胶1、充分清洁板材间缝隙,不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面,加以干燥。2、为调整缝的深度,避免三边粘胶,缝内填泡沫塑料棒。3、在缝两侧贴保护胶纸保护玻璃不被

10、污染。4、注胶后将胶缝表面抹平,去掉多余的胶。5、注胶完毕,将保护纸撕掉,必要时用溶剂擦拭玻璃。6、胶在未完全硬化前,不要沾染灰尘和划伤。5、施工顺序及注意事项1、 测量放线:复查土建方移交的基准线,来确定标准线,以此为依据确定干挂板的基准面,以标准线为基准,按照图纸将分格线放在墙上,并做好标记,最后,确定安装的控制线。2、玻璃的安装:根据控制线确定骨架位置,先将立柱从上至下,逐层挂上,严格控制骨架位置偏差;保证骨架安装的牢固性;在挂件安装前必须全面检查骨架位置是否牢固,并检查焊接质量。3、防火材料的安装:严格按照图纸要求,先将防火镀锌板固定(用射钉,要求固定牢靠,并注意板的接口;然后铺防火棉

11、,安装时防火棉注意防火棉的厚度和均匀度,保证龙骨接口处饱满,切不能挤压,以免影响板材;最后安装封口板;安装时要注意成品保护。 4、金属幕墙骨架的防锈:槽钢主龙骨、预埋件及各类镀锌层后均满涂两遍防锈漆(含补刷部分)进行防锈处理并控制第一道二道的间隔时间不小于12小时;型钢进场必须有防潮措施并在除去灰尘及污物后进行防锈操作;严格控制不得漏刷防锈漆,特别控制为焊接而预留的缓刷部位在焊后涂刷不的小于两遍。5、铝板挂板的安装:安装前应将铁件或钢架、立柱、避雷、保温、防锈全部检查一遍,合格后再将相应规格的面板搬入就位,然后自上而下进行安装;安装时,应先就位,临时固定,然后拉线调整;安装过程中,如缝宽有误差

12、,应均匀在每条胶缝中, 防止误差积累在某一条缝中或某一块面材上。6、密封:保持密封面干燥;贴防护纸胶带要注意纸胶带本身的平直;注胶应均匀、密实、饱满、 同时注意施胶方法,避免浪费;胶缝要光滑、流畅;清除纸胶带时要及时清理粘在施工表面上的胶痕;7、清扫时先用浸泡过的中性溶剂(5%水溶剂)的湿纱布将污物等擦干净;清扫灰浆、胶带残留物时,可使用合成树脂铲等仔细刮去;禁止使用金属清扫工具,不的用粘有砂子、金属屑的工具;禁止使用酸性或碘性洗剂。第五章 施工质量计划一、工程质保体系:质量目标:施工中严格按施工规范、质量验收标准组织施工,严格执行强制性标准,最终达到国家质量验收“优良”标准。质量保证体系公司

13、总部项目经理部局质安处公司质安科业 主监 理质检站焊工班组安装班组专职质检员工程质量管理小组: 工程设项目经理、工程师、图面设计负责、生产制造负责、施工管理负责等,各负其责,以确保工程质量自始至终处于受控状态。二、质量控制措施:施工准备过程中的质量控制 1、设计方案严格按照审查程序,审查即经过初审、会审、综合审查,并做审查记录,发现问题及时解决,以避免设计失误而影响工程质量。 2、对本工程所选用的各种材料,依据供方提供质量保证的具体情况,履行入库检查制度(免检、抽检、全部检查),同时对所购进材料的厂家、生产日期、批次、合格证明等进行严格检查和控制,特别是对所采用的结构胶的生产日期和保质期严格检

14、查、监督,避免超期废胶流入现场。 3、为确保工程质量,本公司将对所选用主要工程材料,即玻璃、胶及型材,进行相容性试验,从而测定其粘附性能(或粘结强度)能否满足工程设计标准的要求。 4、加强对进入施工现场施工人员的进场前教育、培训和考核,阐明本工程的重要性,对经考核不合格的施工人员禁止进入施工现场。加工、安装过程中的质量控制 1、在职工中开展以创全优工程活动为中心的质量教育,认真贯彻执行公司有关施工质量要求及规范要求,并对在保证工程质量上有突出成绩的班组及个人给予奖励,对出现事故者严惩不殆。2、对进入现场的钢材、铝型材、石材、玻璃组件等半成品,履行抽样检查制度,按1%随机抽取样品,如有质量问题需修复的,必须退回公司生产部重新加工。此外,在安装过程中发现有质量问题的半成品,要立刻停止安装,退回公司修复或重新加工制作,以确保工程安装质量。 3、厂内加工和现场施工推行工序质量控制方法,即中间检验。本公司质检部是由一些经验丰富的工程技术人员组成,依工程设计要求专职负责中间检验和工程质量验收工作(竣工验收),由于专职人员的中间检验工程量大,因此,公司的专职检验是建立在自检、互检基础上的专检。 4、为加强对现场工地的质量监督,公
