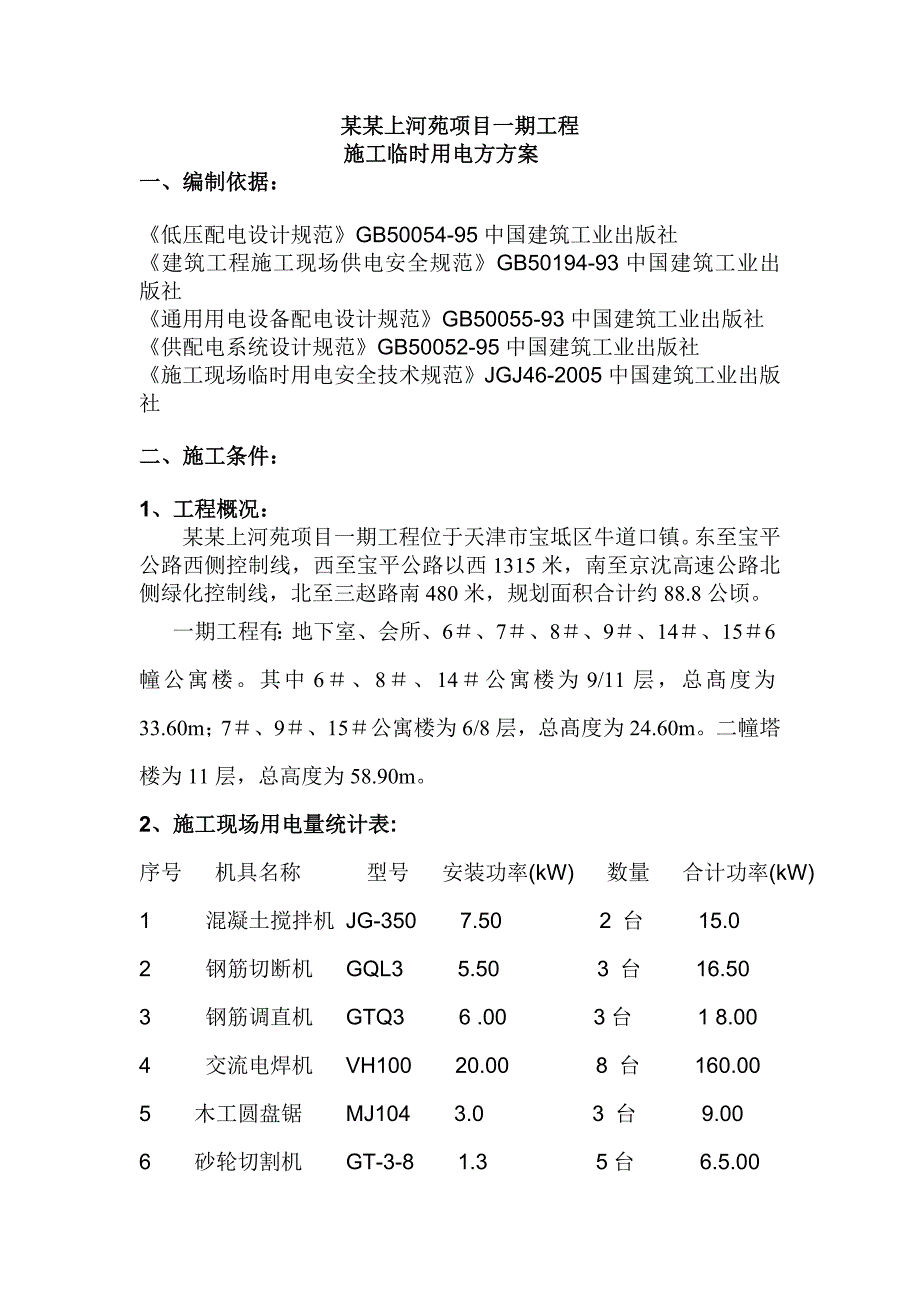

1、某某上河苑项目一期工程施工临时用电方方案一、编制依据：低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社二、施工条件：1、工程概况：某某上河苑项目一期工程位于天津市宝坻区牛道口镇。东至宝平公路西侧控制线，西至宝平公路以西1315米，南至京沈高速公路北侧绿化控制线，北至三赵路南480米，规划面积合计约88.8公顷。一期工程有：地下室、会所、6、7
2、、8、9、14、156幢公寓楼。其中6、8、14公寓楼为9/11层，总髙度为33.60m；7、9、15公寓楼为6/8层，总髙度为24.60m。二幢塔楼为11层，总高度为58.90m。2、施工现场用电量统计表:序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 混凝土搅拌机 JG-350 7.50 2 台 15.0 2 钢筋切断机 GQL3 5.50 3 台 16.50 3 钢筋调直机 GTQ3 6 .00 3台 1 8.00 4 交流电焊机 VH100 20.00 8 台 160.00 5 木工圆盘锯 MJ104 3.0 3 台 9.00 6 砂轮切割机 GT-3-8 1.3

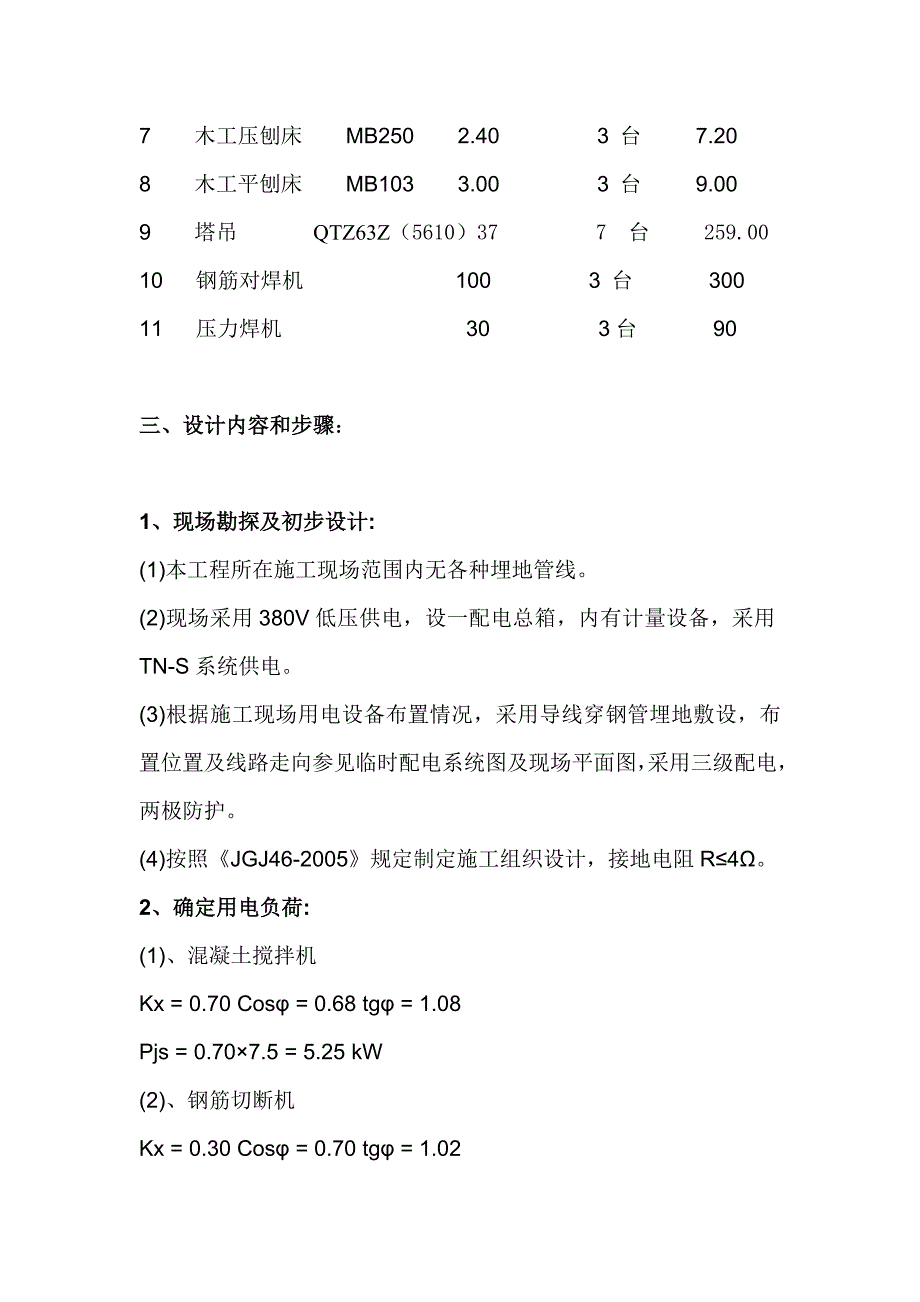

3、5台 6.5.00 7 木工压刨床 MB250 2.40 3 台 7.20 8 木工平刨床 MB103 3.00 3 台 9.00 9 塔吊 QTZ63Z（5610）37 7 台 259.00 10 钢筋对焊机 100 3 台 30011 压力焊机 30 3台 90三、设计内容和步骤：1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照JGJ46-200

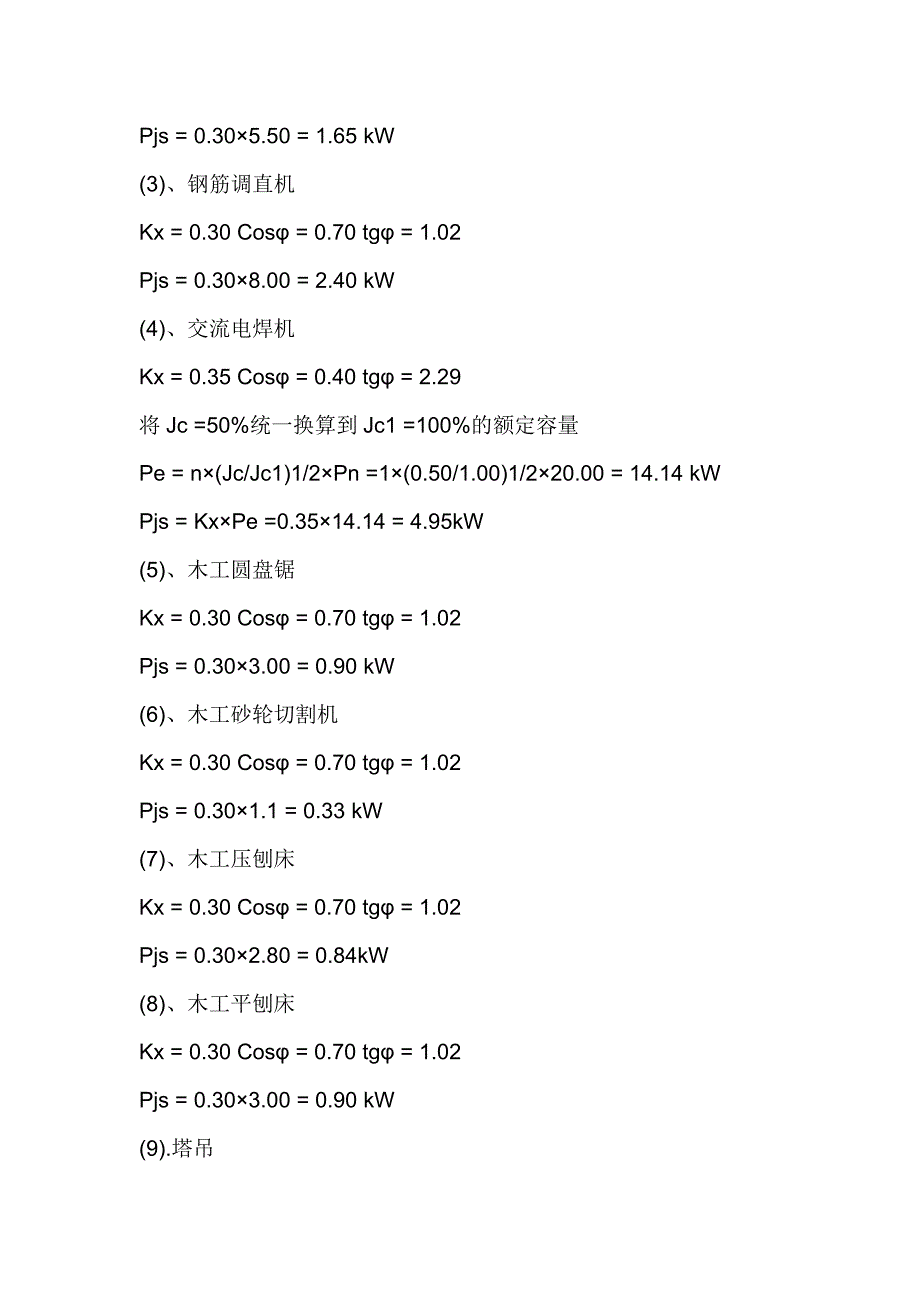

4、5规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、混凝土搅拌机Kx = 0.70 Cos = 0.68 tg = 1.08Pjs = 0.707.5 = 5.25 kW(2)、钢筋切断机Kx = 0.30 Cos = 0.70 tg = 1.02Pjs = 0.305.50 = 1.65 kW(3)、钢筋调直机Kx = 0.30 Cos = 0.70 tg = 1.02Pjs = 0.308.00 = 2.40 kW(4)、交流电焊机Kx = 0.35 Cos = 0.40 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pe = n(Jc/Jc1)1/2
5、Pn =1(0.50/1.00)1/220.00 = 14.14 kWPjs = KxPe =0.3514.14 = 4.95kW(5)、木工圆盘锯Kx = 0.30 Cos = 0.70 tg = 1.02Pjs = 0.303.00 = 0.90 kW(6)、木工砂轮切割机Kx = 0.30 Cos = 0.70 tg = 1.02Pjs = 0.301.1 = 0.33 kW(7)、木工压刨床Kx = 0.30 Cos = 0.70 tg = 1.02Pjs = 0.302.80 = 0.84kW(8)、木工平刨床Kx = 0.30 Cos = 0.70 tg = 1.02Pjs = 0
6、.303.00 = 0.90 kW(9).塔吊Kx=0.70 Cos = 0.68 tg= 1.08Pjs = 0.7037.00 = 25.9kW(10)对焊机Kx=0.90 Cos = 0.68 tg= 1.08Pjs = 0.90100.00 = 90.0kW (11)总的计算负荷计算，总箱同期系数取 Kx = 0.90总的有功功率Pjs = KxPjs = 0.90(5.25*2+1.65*3+2.4*3+4.95*8+0.9*3+0.33*3+0.84*3+0.9*3+25,9*7+90.0*3) = 470.6 kVA总的无功功率Qjs = KxQjs =0.90(5.6*2+2.
7、44*3+1.68*3+11.37*8+0.92*3+0.64*3+0.86*3+27.97*7+97.2*3) = 577.41Kva总的视在功率： Sjs = (Pjs2+Qjs2)1/2 = (470.6+577.41)1/2 =524.0 kVA 总的计算电流计算 Ijs = Sjs/(1.732Ue) = 524/(1.7320.38) = 793.94 A四、绘制临时供电施工图：临时供电系统图及平面图：见附图五、安全用电技术措施： 安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、
8、组织管理等一系列内容。安全用电措施应包括下列内容：1、安全用电技术措施（1）、保护接地 是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。（2）、保护接零 在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线
9、或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，本工程采用TN-S系统。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。 施工时应注意：除了总箱处外，其
10、它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。（3）、设置漏电保护器 1）施工现场的总配电箱至开关箱设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 2）开关箱中设置漏电保护器，施工现场所有用电设备，除作保护接零外，在设备负荷线的首端处安装漏电保护器。 3）漏电保护器装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，
11、不得用于启动电器设备的操作。 4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s 5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s， 6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。（4）、安全电压 安全电压指不戴任何防护设备，接触时对人体
12、各部位不造成任何损害的电压。我国国家标准GB3805-83安全电压中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。 本工程采用36V低压照明系统供楼层施工照明用;（5）、电气设备的设置应符合下列要求 1）配电系统设置总配电箱、分配电箱、开关箱，实行三级配电。配电系统采用三相负荷平衡；当单相照明线路电流大于30A时，采用220/380V三相四线制供电。 2）动力和照明线路分路设置，照明线路接线接在动力开关的上侧。 3）总配电箱设置在北则市政供电变压器旁，分配电箱设置施工区哉围墙边上，分配电箱与开关箱的距离不
13、得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。 4）每台用电设备设置各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。 5）配电箱、开关箱装位置保持干燥、通风。做好防护处理。配电箱、开关箱周围有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。 6）配电箱、开关箱安装端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4。移动式分配电箱、开关箱设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.81.6m。配电箱、开关箱采用阻燃绝缘材料制作，厚度为1.22.0mm，箱体表面应做防腐处理。 7）
14、配电箱、开关箱中导线的进线口和出线口设在箱体下底面。（6）、电气设备的安装 1）配电箱、开关箱内的电器（含插座）安装在绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。 2）配电箱、开关箱内的各种电器（含插座）按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。 3）配电箱的电器安装板上分设N线端子板和PE线端子板。N线端子板与金属电器安装板绝缘；PE线端子板与金属电器安装板做电气连接。进出线中的N线通过N线端子板连接；PE线通过PE线端子板连接。 4）配电箱、开关箱内的连接线采用铜芯绝缘导线，导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头采用焊接并做绝缘包扎，不得有外露带电部分。 5）配电箱、开关箱的金属箱体、
