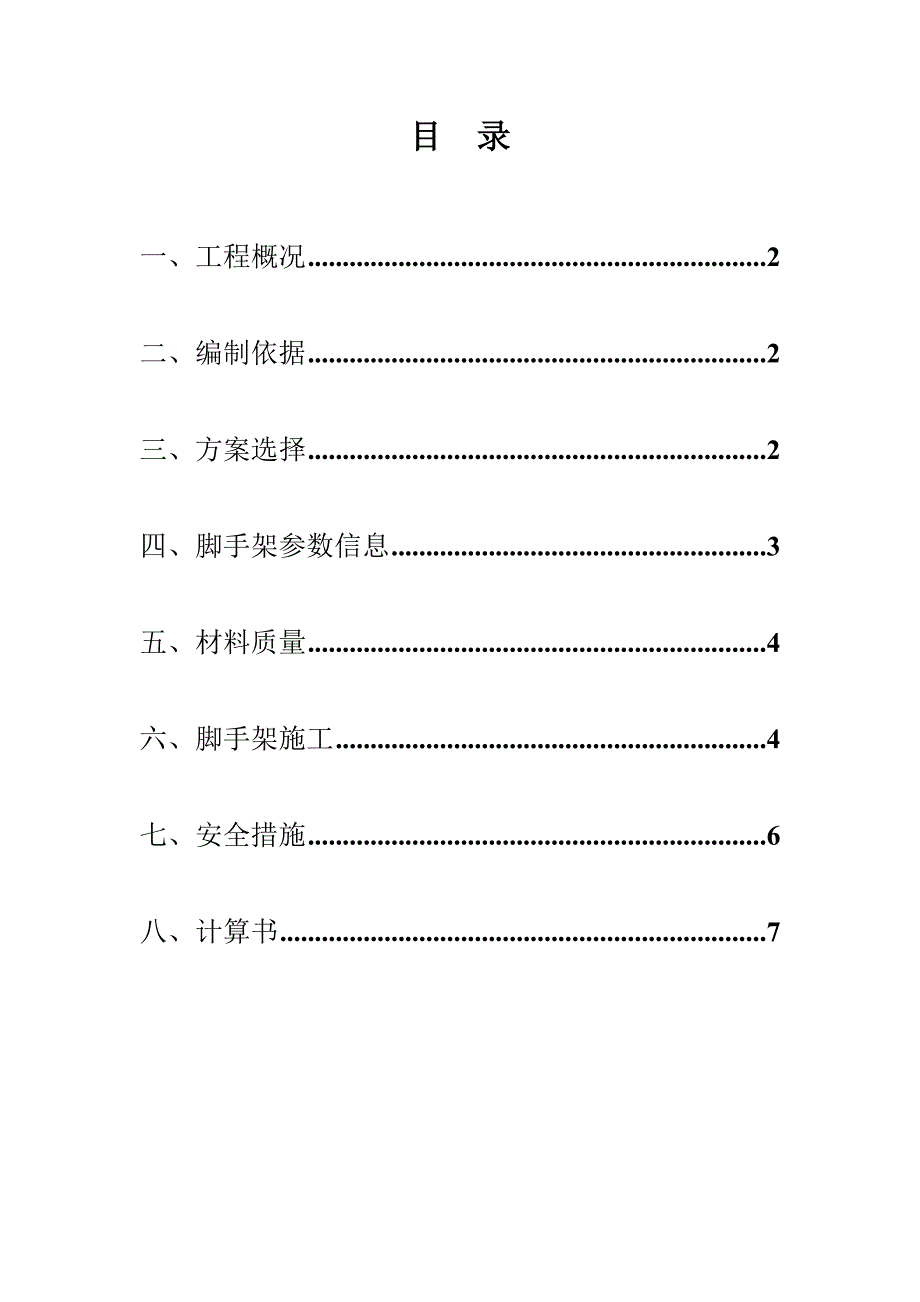

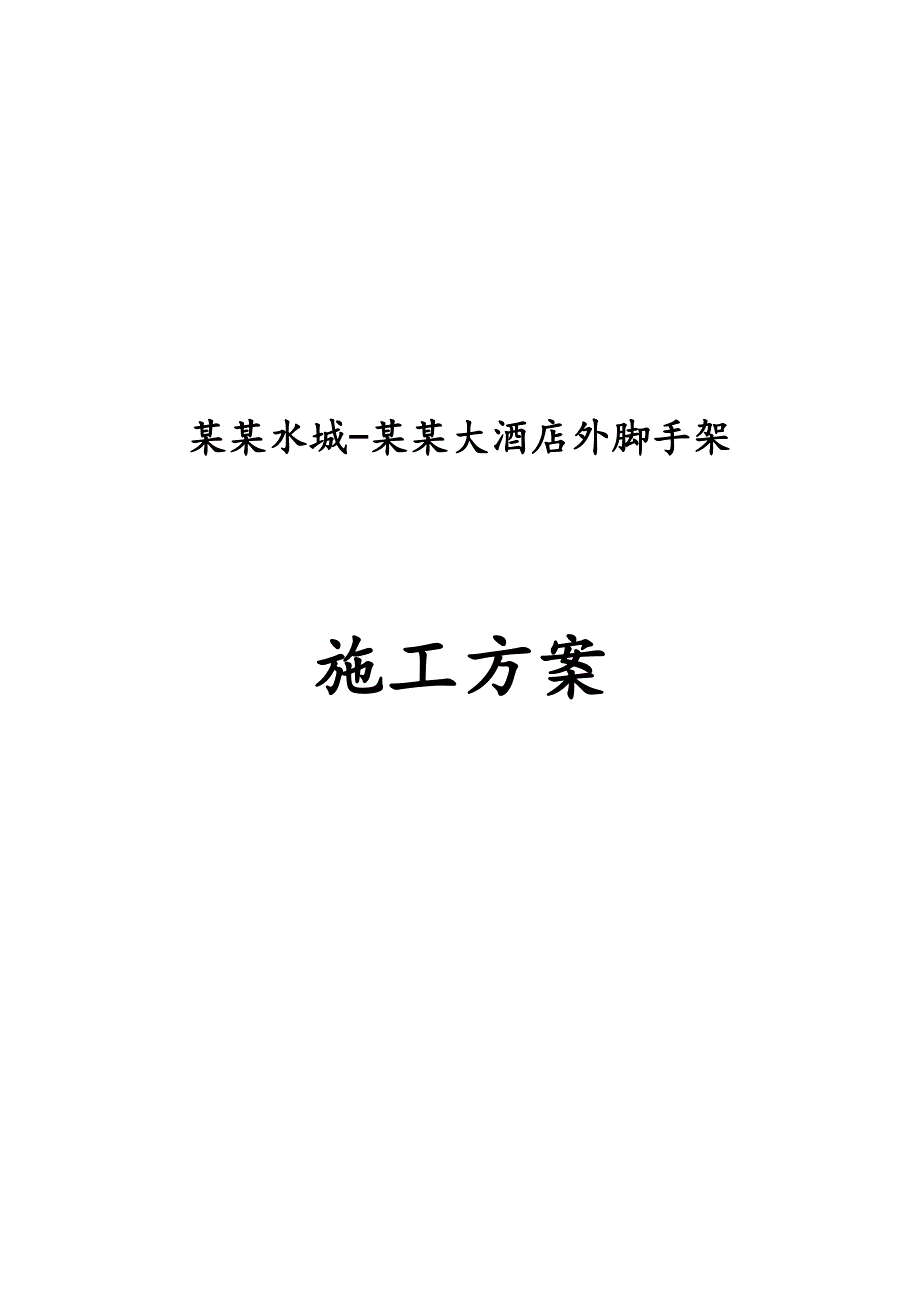

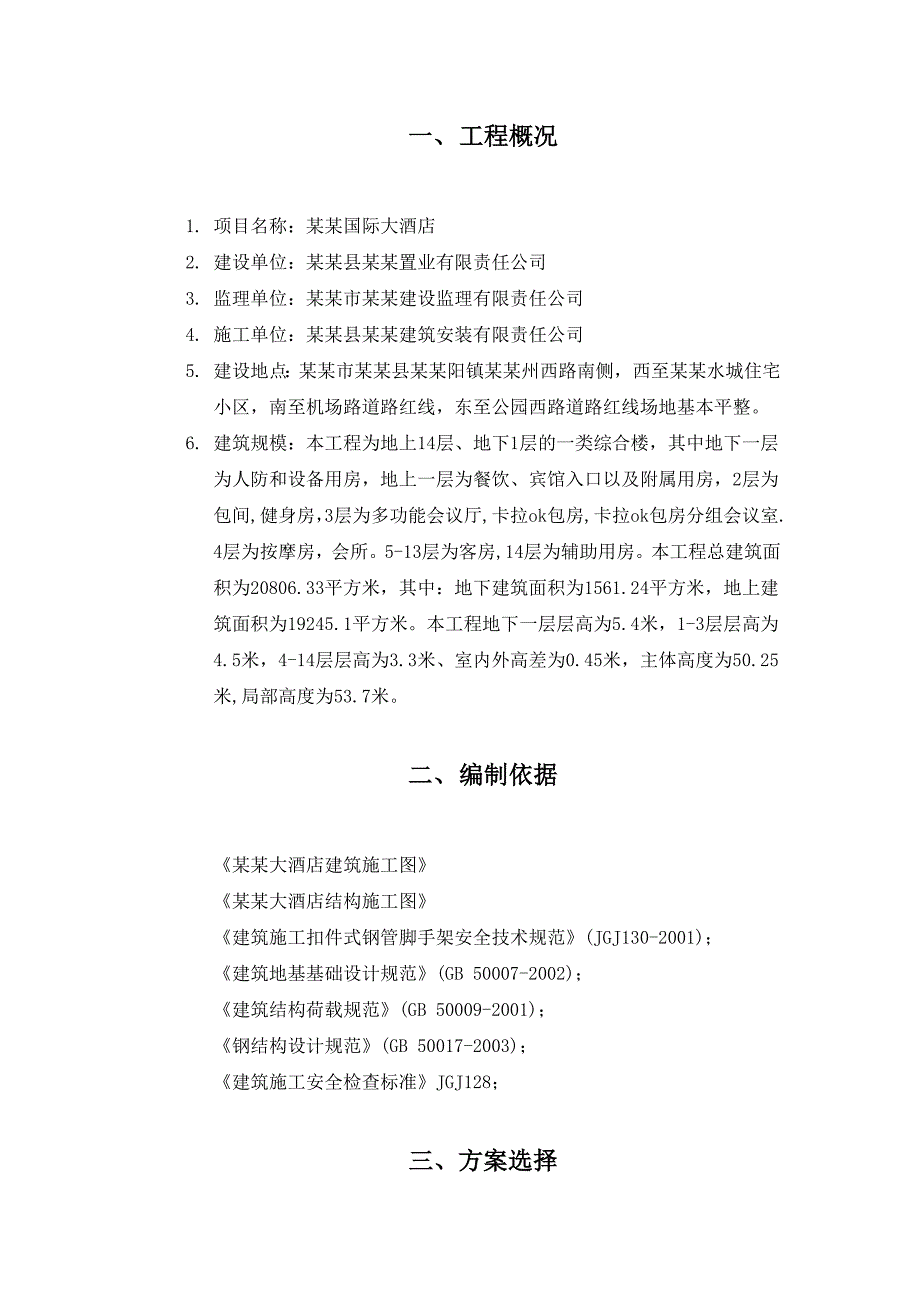

1、某某水城-某某大酒店外脚手架施工方案目 录一、工程概况2二、编制依据2三、方案选择2四、脚手架参数信息3五、材料质量4六、脚手架施工4七、安全措施6八、计算书7一、 工程概况1. 项目名称：某某国际大酒店2. 建设单位：某某县某某置业有限责任公司3. 监理单位：某某市某某建设监理有限责任公司4. 施工单位：某某县某某建筑安装有限责任公司 5. 建设地点：某某市某某县某某阳镇某某州西路南侧，西至某某水城住宅小区，南至机场路道路红线，东至公园西路道路红线场地基本平整。6. 建筑规模：本工程为地上14层、地下1层的一类综合楼，其中地下一层为人防和设备用房，地上一层为餐饮、宾馆入口以及附属用房，2层为
2、包间,健身房，3层为多功能会议厅,卡拉ok包房,卡拉ok包房分组会议室. 4层为按摩房，会所。5-13层为客房,14层为辅助用房。本工程总建筑面积为20806.33平方米，其中：地下建筑面积为1561.24平方米，地上建筑面积为19245.1平方米。本工程地下一层层高为5.4米，1-3层层高为4.5米，4-14层层高为3.3米、室内外高差为0.45米，主体高度为50.25米,局部高度为53.7米。二、 编制依据某某大酒店建筑施工图某某大酒店结构施工图建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)；建筑地基基础设计规范(GB 50007-2002)；建筑结构荷载规范(GB 500
3、09-2001)；钢结构设计规范(GB 50017-2003)；建筑施工安全检查标准JGJ128； 三、方案选择某某大酒店主楼为314层、附属楼13层；其中附属楼室外自然地坪标高-1.5m,4层标高13.5m, 10层标高33.3m,14层标高50.25m。我公司根据现场实际情况以及保证架体绝对安全可靠对本工程采取如下搭设方案：1、 附属楼（13层）采用双排落地钢管扣件式脚手架（15米）；2、 主楼49层采用双排落地钢管扣件式脚手架（19.8米）；3、 主楼1014采用工字钢悬挑钢管扣件式脚手架（16.95米）； 四、脚手架参数信息1.落地脚手架参数双排脚手架搭设高度为 15 米/19.8米，
4、立杆采用单立管；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为0.95米，大小横杆的步距为1.7 米；内排架距离墙长度为0.30米；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 483.5； 横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为 0.80；连墙件采用一步两跨，竖向间距 1.7 米，水平间距3 米，采用扣件连接；连墙件连接方式为双扣件；2.悬挑脚手架参数双排脚手架搭设高度为 16.9 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为0.95米，立杆的步距为1.7 米；内排架距离墙长度为0.30米；小横杆在上，搭接在大横杆上的小横杆根数为
5、2 根；采用的钢管类型为 483.5； 横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数 0.80；连墙件布置取一步二跨，竖向间距 1.7 米，水平间距3 米，采用扣件连接；连墙件连接方式为双扣件连接；五、材料质量1、脚手架钢管采用483.5普通钢管，强度达到国标Q235-A级钢的规定。钢管应有产品质量合格证和质量检验报告，使用前钢管必须涂有防锈漆成黄色；旧钢管不得有明显锈蚀和弯曲变形，超过规范允许误差的钢管禁止使用。钢管上严禁打孔。65N.m用可锻铸铁制成品，质量应符合国标GB15831的规定，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。新扣件应有生产许可证，法定检测单位的测试报告和产品质
6、量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新旧扣件均应进行防锈处理。3、竹笆板宜采用新毛竹加工制作，编织要紧密，端头应用铁丝封头，竹笆板规格0.91.3m。严禁使用有松散、掉片和腐朽变质的竹笆板。4、安全网应采用经国家质量监督部门认可的厂家产品，同时应有备案证和合格证。平网采用P-36m规格，立网采用L-1.86m的密目网，要求在100cm2面积上不少于800目，用5Kg重的钢管从距网中心3m高处垂直自由落下，砸到与地面成30角的网上不穿透。六、脚手架施工1、 落地脚手架工艺流程施工准备地基夯实平整定位放线铺垫板、钉底座纵向扫地杆内外立杆横向扫地杆第
7、一步横向水平杆第一步纵向水平杆抱撑竹笆板立杆接长第N步横向水平杆第N步纵向水平杆连墙杆剪刀撑、斜撑竹笆板安全网2、 悬挑脚手架工艺流程预留洞、预埋件挑架、斜拉索内外立杆横向扫地杆纵向扫地杆第一步横向水平杆第一步纵向水平杆抱撑竹笆板立杆接长第N步横向水平杆第N步纵向水平杆连墙杆剪刀撑、斜撑竹笆板安全网3、 施工要求3.1施工准备 施工前单位工程负责人应按施工方案中有关脚手架的要求向架设和使用人员进行技术交底。 进场材料按规范要求进行验收，不合格产品不得使用。 经检验合适的构配件应按品种、规格分类，堆放整齐，平稳，堆放场地不得有积水。 应清除搭设场地杂物，平整搭设场地，并使排水畅通。 当脚手架基础
8、下有设备基础、管沟时，在脚手架使用过程中不应开挖，否 则必须采取加固措施。 地下室基础混凝土浇灌完成后，将基坑周边回填土夯实整平，经质检员验收合格后，按施工组织设计要求放线定位。3.2搭设 脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙杆以上二步，且高出楼面结构不少于1.2米。 垫板、底座均应准确地放在定位线上，垫板宜采用长度不小于2跨、厚度不小于50的木板。 开始搭设时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况拆除。 当搭至有连墙杆的构造点时，在搭设完该处的立杆、横向水平杆、纵向水平杆后，应立即设置连墙杆。 横向水平杆的靠墙一端至墙装饰面的距离不宜大于100。 剪
9、刀撑、横向斜撑应随立杆、横向水平杆、纵向水平杆等同步搭设，各底层斜杆下端均必须支承在垫板上。 自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板，材料堆放在脚手架上时，应分散堆放，避免荷载过于集中。3.3 拆除脚手架3.3.1 拆除脚手架前的准备工作应符合下列规定： 应全面检查脚手架的扣件连接、连墙体、支撑体系等是否符合构造要求； 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施； 应由单位工程负责人进行拆除安全技术交底； 应清除脚手架上杂物及地面障碍物。3.3.2 拆除脚手架时应符合下列规定： 拆除的程序与搭设程序相反，先搭设的后拆，后搭的先拆，自上而下逐层
10、拆除，严禁上下同时作业。先拆护身栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆，拆除一步清一步，应交圈拆除以保持脚手架整体稳定； 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固； 当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；3.3.3 卸料时应符合下列规定： 各构配件严禁抛掷至地面； 运至地面的构配件应按规范要求及时检查、整修与保养，并按品种、规格随时码堆存放。七、安全措施1、 脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则考核合格的专业架子工
11、。上岗人员应定期检查，合格后方可持证上岗。2、 搭设人员必须戴好安全帽、系好安全带、穿防滑鞋。3、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、 泵送混凝土的输送管等固定在脚手架；严禁悬挂起重设备。4、 当有六级及六级以上大风时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。5、 在脚手架使用期间严禁拆除主节点处的纵横向水平杆、纵横向扫地杆、连墙杆。6、 脚手架使用中应定期检查下列项目：61杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；62地基是否积水，底座是否松动，立杆是否悬空；63扣件螺栓是否松动；64钢丝绳是否断股、轧头是否松
12、动；65安全网、竹笆脚手板等是否符合要求；7、 在脚手架上进行电、气焊作业时，应有防火措施和专人看守。8、 搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。9、脚手架经验收合格后才能使用。八、计算书钢管落地脚手架计算书（一）1.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:1 层；2.风荷载参数本工程地处甘肃省某某县，基本风压为2 kN/m2；风荷载高度变化系数z 为1.00，风荷载体型系数s 为0.65；脚手架计算中考虑风荷载作用3.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1297；脚手板自重标准值(k
13、N/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:11；脚手板类别:木脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；4.地基参数地基土类型:素填土；地基承载力标准值(kpa):160.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。 一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.038 kN
14、/m ；脚手板的荷载标准值: P2= 0.351.5/3=0.175 kN/m ；活荷载标准值: Q=21.5/3=1 kN/m；荷载的计算值: q=1.20.038+1.20.175+1.41 = 1.656 kN/m； 小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: 最大弯矩 Mqmax =1.6560.952kN.m 0.187 kN.m；最大应力计算值 = Mqmax/W =36.777 N/mm2；小横杆的最大弯曲应力 =36.777 N/mm2 小于 小横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.175+1 = 1.213 kN/m ； 最大挠度 V = 5.01.2139504/(3842.06105)=0.512 mm；小横杆的最大挠度 0.512 mm 小于 小横杆的最大容许挠度 950 / 150=6.333 与10 mm，满足要求！二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。1.荷载值计算小横杆的自
