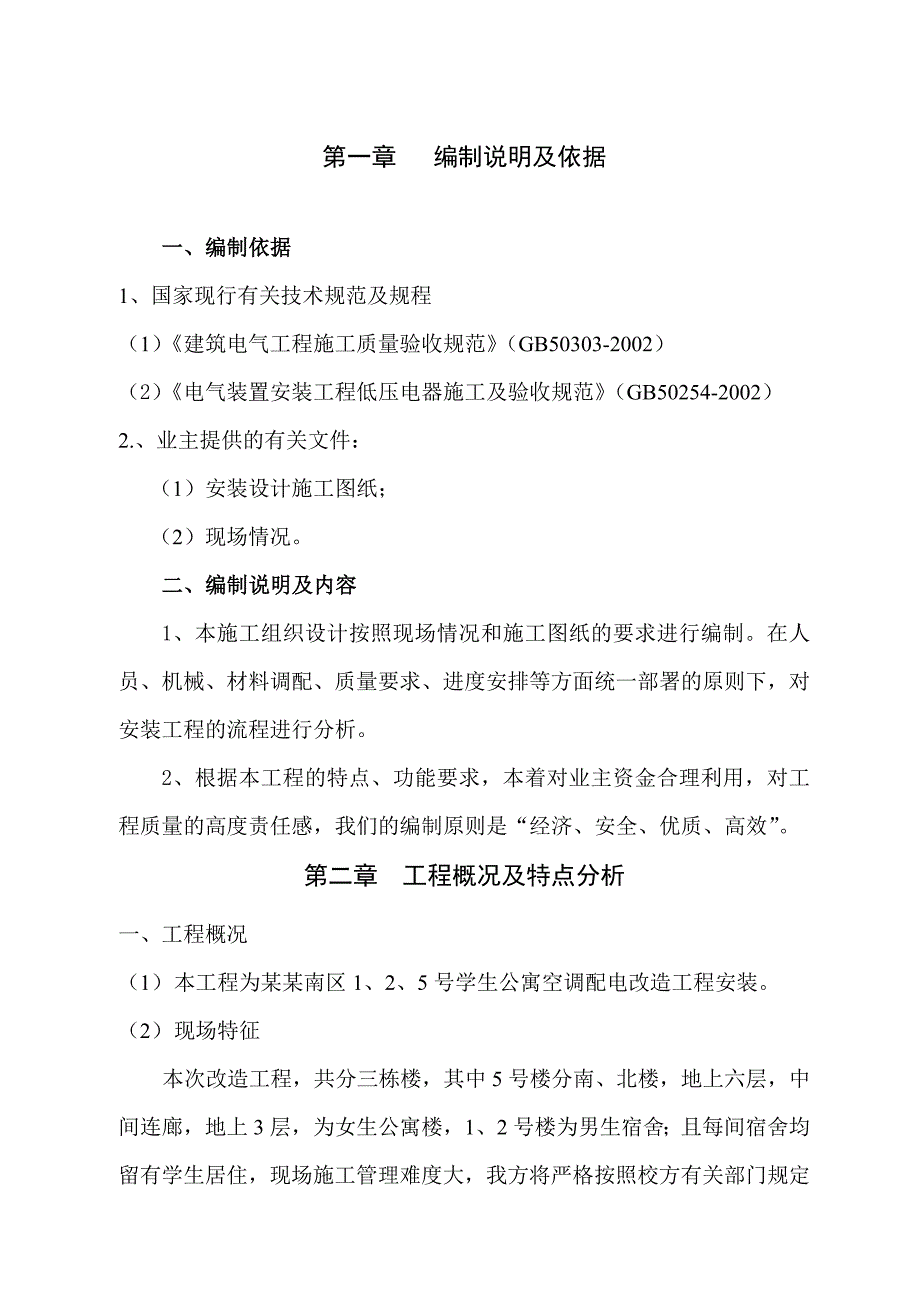

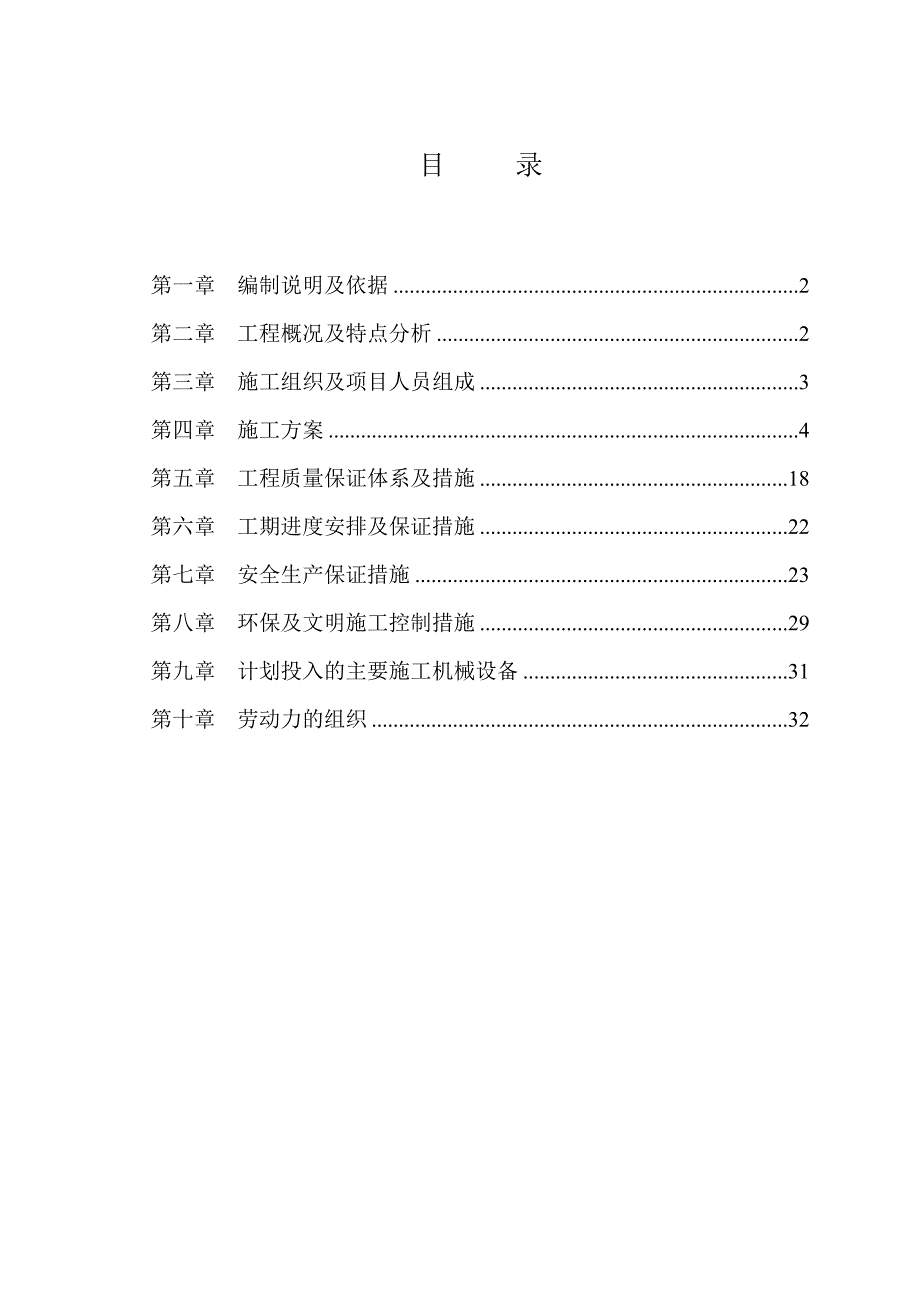

1、目 录第一章 编制说明及依据2第二章 工程概况及特点分析2第三章 施工组织及项目人员组成3第四章 施工方案4第五章 工程质量保证体系及措施18第六章 工期进度安排及保证措施22第七章 安全生产保证措施23第八章 环保及文明施工控制措施29第九章 计划投入的主要施工机械设备31第十章 劳动力的组织32第一章 编制说明及依据一、编制依据1、国家现行有关技术规范及规程（1）建筑电气工程施工质量验收规范（GB50303-2002）（2）电气装置安装工程低压电器施工及验收规范（GB50254-2002）2.、业主提供的有关文件： （1）安装设计施工图纸；（2）现场情况。二、编制说明及内容1、本施工组织设
2、计按照现场情况和施工图纸的要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，对安装工程的流程进行分析。2、根据本工程的特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、安全、优质、高效”。第二章 工程概况及特点分析一、工程概况（1） 本工程为某某南区1、2、5号学生公寓空调配电改造工程安装。（2） 现场特征本次改造工程，共分三栋楼，其中5号楼分南、北楼，地上六层，中间连廊，地上3层，为女生公寓楼，1、2号楼为男生宿舍；且每间宿舍均留有学生居住，现场施工管理难度大，我方将严格按照校方有关部门规定做好安全文明施工措施。室外电缆沟位

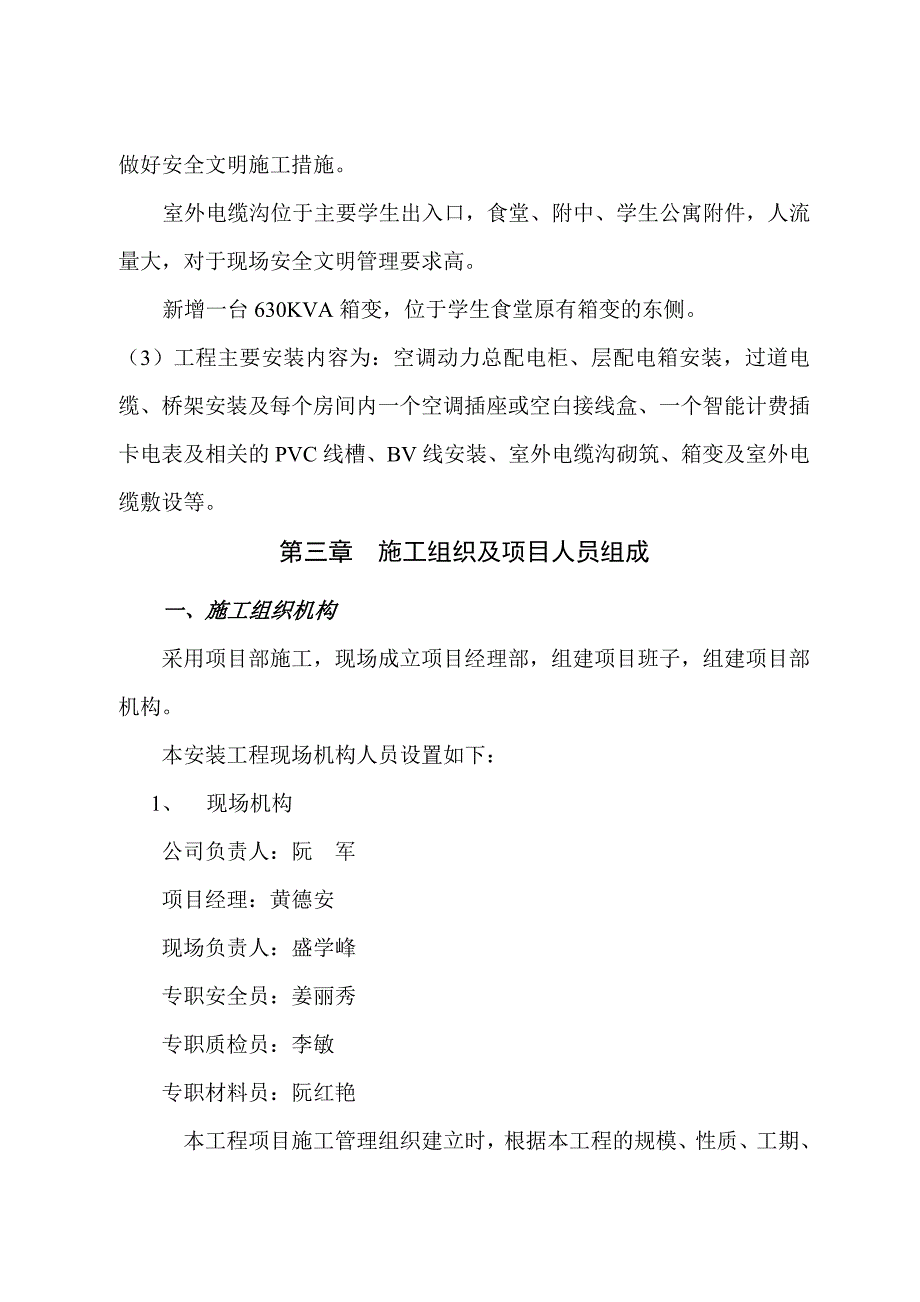

3、于主要学生出入口，食堂、附中、学生公寓附件，人流量大，对于现场安全文明管理要求高。新增一台630KVA箱变，位于学生食堂原有箱变的东侧。（3）工程主要安装内容为：空调动力总配电柜、层配电箱安装，过道电缆、桥架安装及每个房间内一个空调插座或空白接线盒、一个智能计费插卡电表及相关的PVC线槽、BV线安装、室外电缆沟砌筑、箱变及室外电缆敷设等。第三章 施工组织及项目人员组成一、施工组织机构采用项目部施工，现场成立项目经理部，组建项目班子，组建项目部机构。本安装工程现场机构人员设置如下：1、 现场机构公司负责人：阮 军项目经理：黄德安现场负责人：盛学峰专职安全员：姜丽秀 专职质检员：李敏 专职材料员：
4、阮红艳 本工程项目施工管理组织建立时，根据本工程的规模、性质、工期、复杂性来决定，本着“工作需求，精干高效”的原则，合理确定项目组织结构，配置必要的工作岗位及人员，人员配置体现“职能要落实，人员要精干”，任务以满负荷工作为原则，做到“人尽其职，人尽其才”。二、项目管理组织的职能本工程项目管理组织的职能如下：1、计划 ：为确保工期 、质量，应针对实际情况，对施工进度计划等出现的偏差及时调整，进行纠编，并制订下一步的工作目标，制定出所要完成的工作安排，并付劳动力、材料、机械、水电等资源进行合理配置；2、组织 ：建立必要的组织机构 、管理层次和管理体系，明确规定职责范围和协作关系。3、控制 ：以事前
5、控制和事中控制为主 ，事后控制为辅，使工期、质量、安全、成本等综合效益实行高效有计划的控制管理，做到心中有数。4、协调 ：使各层次之间步调一致 ，共同实现所设定的目标。第四章 施工方案本工程由项目管理机构实行统一领导，统一指挥。积极组织材料供应渠道、供货合同及协调建设单位甲供材料的进场时间，组织拟调设备，做好施工准备工作，杜绝盲目施工。一、施工顺序室内安装部分：施工准备 房间内PVC线槽及BV线安装学生宿舍插座或接线盒、电表安装 走道内水平桥架安装 桥架内敷线及与室内支线并头 垂直桥架及电缆安装 配电箱安装收尾工程系统调试 竣工验收。室外部分：土方开挖垫层浇筑电缆沟砌筑电缆沟支架安装、电缆等电
6、缆沟盖板安装土方回填箱变安装通电调试竣工验收二、主要分部分项工程施工方法（一）施工准备 1、电气分部工程施工前施工技术人员向施工的班组进行技术交底，并组织施工班组熟悉图纸，领会设计意图，以便全面了解和掌握工程的情况。按施工图纸的要求及施工规范的要求，编制详细的材料，设备进场计划。2、施工前将所需的电动工具、设备、手头工具及检测仪器准备好，并严格遵守建筑安装工程操作规程，将所需的安全设备及用具准备好，杜绝不符合安全要求的工具、设备进场使用。3、按设计要求及规范要求，并按照合肥市质量监督站有关要求严把各种材料、设备进场关，坚决杜绝不合格材料进场。将有关配合整体工程进度安排将需要的材料、设备按进度需
7、要逐次进场。4、在施工前由安装单位项目负责人书面通知甲方有关管理人员召开安装工程碰头会，并将编制的施工方案分发有关人员。5、在施工前每个施工人员都明确工期目标及质量目标，按图纸要求精心组织施工，密切配合甲方，发现安装管线或设备与其它之专业图纸有问题时应及时会同甲方、设计解决。（二） PVC线槽安装1、工艺流程 弹线定位 线槽固定 线槽连接 槽内放线 线路检查、绝缘遥测 盖槽板盖2、操作工艺（1）弹线定位：1) 弹线定位应符合以下规定：线槽配线在穿过楼板及墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面高度不应低于1.8m；过变形缝处应做补偿处理。2)弹线定位方法：按设计图确定进
8、户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分匀档，用笔画出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。然后在固定点位置进行钻孔，埋入塑料胀管或伞型螺栓。弹线时不应弄脏建筑物表面。（2）线槽固定：塑料胀管固定线槽：混凝土墙、砖墙可采用塑料胀管固定塑料线槽。根据胀管直径和长度选择钻头，在标出的固定点位置上钻孔，不应歪斜、豁口，应垂直钻好孔后，将孔内残存的杂物清净，用木锤把塑料胀管垂直敲入孔中，并与建筑物表面平齐为准，在用石膏将缝隙填实抹平。用半圆头木螺丝加垫圈将线槽底板固定在塑料胀管上， 图 1紧贴建筑物表面。应先固
9、定两端，再固定中间，同时找正线槽底板，应横平竖直，并沿建筑物形状表面进行敷设。线槽安装用塑料胀管固定见图1所示。 （3）线槽连接：线槽及附件连接处应严密平整，无缝隙，紧贴建筑物固定点最大间距见表1。槽体固定点最大间距尺寸 表1固定点型式槽板宽度（mm）20406080120固定点最大间距(mm)中心单列800双 列1000双 列8001) 槽底和槽盖直线段对接；槽底固定点间距应不小于500mm，盖板应不小于300mm，底板离终点50mm及盖板离终端点30mm处均应固定，三线槽的槽底应用双钉固定。槽底对接缝与槽盖对接缝应错开并不小于100mm。2) 线槽分支接头，线槽附件如直通，三通转角，接头，
10、插口，盒，箱应采用相同材质的定型产品。槽底、槽盖与各种附件相对接时，接缝处应严实平整，固定牢固见图2所示。（1-塑料线槽；2-阳角；3-阴角；4-直转角；5-平转角；6-平三通；7-顶三通；8-连接头；9-右三通；10-左三通；11-终端头；12-接线盒插口；13-灯头盒插口；14-灯头盒；15-接线盒）3）线槽各种附件安装要求：盒子均应两点固定，各种附件角、三通等固定点不应少于两点（卡装式除外）。接线盒，灯头盒应采用相应插口连接。线槽的终端应采用终端封堵。在线路分支接头处应采用相应接线箱。安装铝合金装饰板时，应牢固平整严实。（4）槽内放线：清扫线槽。放线时，先用布清除槽内的污物，使线槽内外清
11、洁。（三） 金属桥架的安装1、工艺流程如下：定位支吊架（托臂）安装桥架安装保护接地线安装桥架配线线路检查及绝缘检测验收。2、桥架的安装（1）桥架拐角时其拐角角度应为90，盖板与底板均应以45斜角相接。（2）桥架直线连接时，盖板与底板均应斜错对口成45角相接，盖板的接口与底板的接口应错开，错开的距离不应小于20mm。（3）分支接头时，应将桥架制成T型三角叉接。（4）桥架封端时将其底板向底部锯成斜角，再将盖板的里面锯成半豁口按底板斜角覆盖固定。（5）盖板不应挤伤导线的绝缘层。（6）桥架的底板固定点的距离应不大于500mm。桥架盖板固定点间的距离不应大于300mm。底板距终端50mm和盖板距终端30
12、mm处均应固定。3、桥架的敷线（1）桥架使用的导线，其绝缘强度应不低于500伏。绝缘电阻不应低于0.5兆欧。 （2）一条桥架内应敷设同一回路的导线。（3）导线在桥架内不得有接头，接头应置于接线盒或器具内。（四） 金属桥架的安装（1）电缆敷设应先根据施工图纸设计要求及规范的有关规定，研究施铺方法，确定施工组织方案，做好施工准备。（2）电缆敷设时在电缆终端头和电缆头附近应预留有备用长度，电缆在全长度上留1.5-2的余量长度，并应作成波浪形敷设。（3）电缆进入管子时，出口应封闭，管口应密封。（4）电缆终端头制作应由专业电工人员制作。（五） 配电箱安装（1）工艺流程 弹线定位 安装配电箱 箱内配线 箱
13、体固定 盘面组装 绝缘遥测（2）操作工艺柜、盘安装按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也可适当分解或合并进行。（3） 设备开箱检查1）设备开箱检查由安装施工单位执行，供货单位、建设单位、监理单位参加，并做好检查记录。2）按设计图纸，设备清单核对设备件数。按设备装箱单核对设备及附件及其规格、型号。核对产品合格证及使用说明书等技术资料。3）箱体外观检查应无损伤及变形，油漆完整，色泽一致。4）柜内电器装置及元件齐全，安装牢固，无损伤无缺失。5）开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备到货时间的长短灵活安排，设备开箱后应尽快就位，缩短现场存放时间和开箱后保
14、管时间。可先作外观检查，柜内检查待就位后进行。6）箱内检查试验应符合下列规定：控制开关及保护装置的规格、型号符合设计要求；闭锁装置动作准确、可靠。（4）配电箱盘安装1）标准配电箱的型号、规格，必须符合设计要求和国家现行统一技术标准的规定。2）配电箱内的端子板为铜制端子板，用以紧固端子板的螺栓应不小于M5。配电箱内的母线应涂有黄（L1）、绿（L2）、红（L3）、黑（N）、双色线（PE）等颜色或缠绕相应色带。3）配电箱的配件应齐全，箱中专用保护线端子板应与箱体连通，工作零线应设在明显处，配件齐全。其工作零线的端子板应与箱体绝缘，端子板耐压强度不低于2KV。4）配电箱的输出回路数，电源进线相数，自动（漏电）开关及外形尺寸应符合设计要求和技术标准的规定，接地螺栓连接牢固，标注明显。5）标准照明配电箱的铁制箱体应采用厚度不小于2mm的钢板制成，并先刷一遍防锈漆，再刷灰油漆二道。6）配电箱箱体与配管的连接孔，应分别有进出线孔。7）弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）外形尺寸进行弹线定位。明装电度表板底口距地不小于1.8m。在同一建筑物内，同类箱盘高度应一致，允许偏差10mm。8）配电箱采用膨胀螺栓固定。9）配电箱（盘）带有器具的铁制盘面和装有器具的门均应有明显可靠的裸软铜线PE线接地。10）配电箱（盘）安装应牢固、平正，其允许偏差不应大于3mm，配电箱体高50cm
