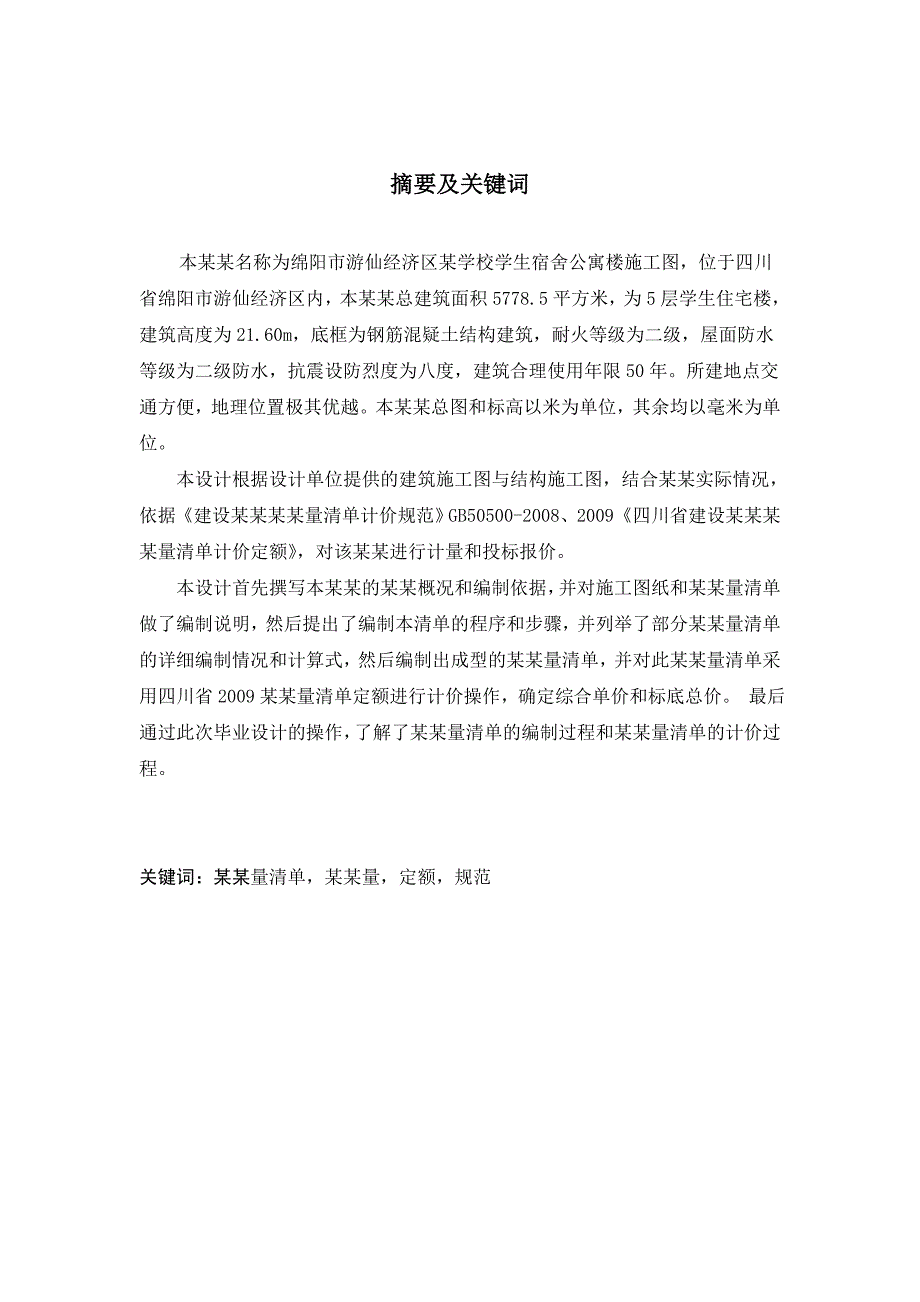

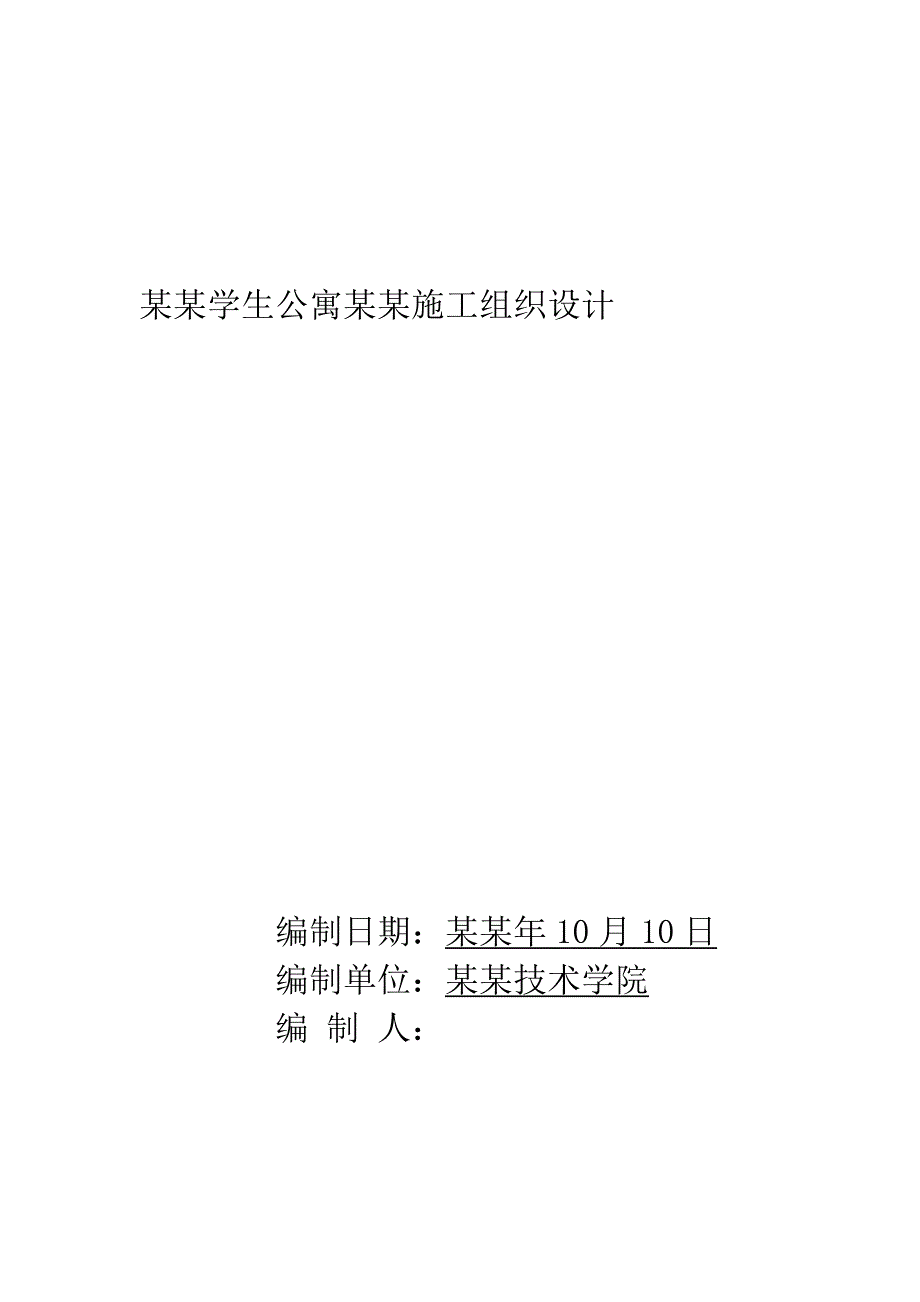

1、 某某学生公寓某某施工组织设计编制日期：某某年10月10日编制单位：某某技术学院编 制 人：摘要及关键词本某某名称为绵阳市游仙经济区某学校学生宿舍公寓楼施工图，位于四川省绵阳市游仙经济区内，本某某总建筑面积5778.5平方米，为5层学生住宅楼，建筑高度为21.60m，底框为钢筋混疑土结构建筑，耐火等级为二级，屋面防水等级为二级防水，抗震设防烈度为八度，建筑合理使用年限50年。所建地点交通方便，地理位置极其优越。本某某总图和标高以米为单位，其余均以毫米为单位。本设计根据设计单位提供的建筑施工图与结构施工图，结合某某实际情况，依据建设某某某某量清单计价规范GB50500-2008、2009四川省建

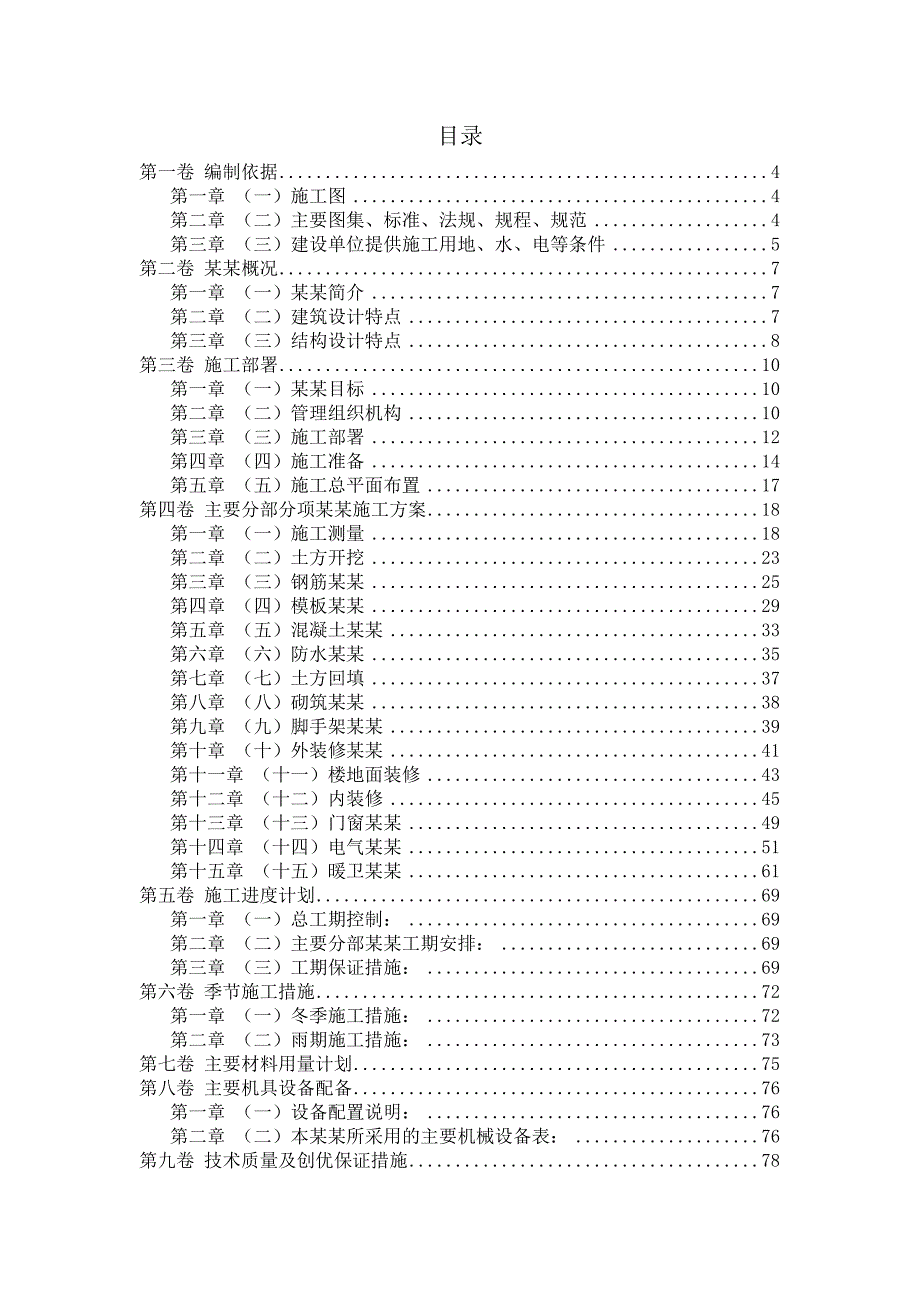

2、设某某某某量清单计价定额，对该某某进行计量和投标报价。本设计首先撰写本某某的某某概况和编制依据，并对施工图纸和某某量清单做了编制说明，然后提出了编制本清单的程序和步骤，并列举了部分某某量清单的详细编制情况和计算式，然后编制出成型的某某量清单，并对此某某量清单采用四川省2009某某量清单定额进行计价操作，确定综合单价和标底总价。 最后通过此次毕业设计的操作，了解了某某量清单的编制过程和某某量清单的计价过程。关键词：某某量清单，某某量，定额，规范目录第一卷 编制依据4第一章 （一）施工图4第二章 （二）主要图集、标准、法规、规程、规范4第三章 （三）建设单位提供施工用地、水、电等条件5第二卷 某某
3、概况7第一章 （一）某某简介7第二章 （二）建筑设计特点7第三章 （三）结构设计特点8第三卷 施工部署10第一章 （一）某某目标10第二章 （二）管理组织机构10第三章 （三）施工部署12第四章 （四）施工准备14第五章 （五）施工总平面布置17第四卷 主要分部分项某某施工方案18第一章 （一）施工测量18第二章 （二）土方开挖23第三章 （三）钢筋某某25第四章 （四）模板某某29第五章 （五）混凝土某某33第六章 （六）防水某某35第七章 （七）土方回填37第八章 （八）砌筑某某38第九章 （九）脚手架某某39第十章 （十）外装修某某41第十一章 （十一）楼地面装修43第十二章 （十二）内
4、装修45第十三章 （十三）门窗某某49第十四章 （十四）电气某某51第十五章 （十五）暖卫某某61第五卷 施工进度计划69第一章 （一）总工期控制：69第二章 （二）主要分部某某工期安排：69第三章 （三）工期保证措施：69第六卷 季节施工措施72第一章 （一）冬季施工措施：72第二章 （二）雨期施工措施：73第七卷 主要材料用量计划75第八卷 主要机具设备配备76第一章 （一）设备配置说明：76第二章 （二）本某某所采用的主要机械设备表：76第九卷 技术质量及创优保证措施78第一章 （一）质量目标：78第二章 （二）创优规划：78第三章 （三）创优管理体系：78第四章 （四）技术质量保证措施
5、：79第一节 、技术资料管理：79第二节 、分部分项某某质量保证措施：80第十卷 现场安全文明施工措施86第一章 安全文明施工目标：86第二章 （二）施工安全：86第三章 （三）消防安全：88第十一卷 环境保护、降低施工噪音措施90第一章 （一）降低噪音污染措施90第二章 （二）污水处理措施91第三章 （三）降低扬尘措施91第十二卷 技术节约及降低成本措施92第一章 （一）技术措施：92第二章 （二）管理措施：92第十三卷 成品保护措施94 结果(结论) .95 参考文献.96 附录.97 致谢.98 封底第一卷 编制依据（一）施工图图 纸 名 称图 纸 编 号出 图 日 期建筑施工图结构施工
6、图水暖专业施工图电气专业施工图（二）主要图集、标准、法规、规程、规范类 别名 称编 号图集国家华北地区标准图88J、91SJ、92DQ系列建筑产品优选集91YJ39钢筋混凝土过梁93G322钢筋混凝土结构施工图整体表示方法制图规则和构造详图96G101钢筋混凝土结构预埋件91SG362防水套管S312规范规程国家土方与爆破某某施工及验收规范GBJ201-83砌体某某施工及验收规范GB50203-98地基与基础某某施工及验收规范GBJ202-83钢筋混凝土结构某某施工及验收规范GB50204-92地面与楼面某某施工及验收规范GBJ207-83行业钢筋机械连接通用技术规程JGJ107-96建筑装饰
7、某某施工及验收规范JBJ73-91采暖与卫生某某施工及验收规范BGJ242-82电气装置安装某某施工及验收规范GB50254-59-96钢筋焊接及验收规程JGJ18-84建筑某某冬期施工规程JGJ104-97建筑某某施工测量规程DBJ01-21-95通风与空调某某施工及验收规范GB50243-97建筑施工高处作业安全技术规程JGJ80-91施工现场临时用电安全技术规范JGJ46-88建筑机械使用安全技术规程JGJ33-86地方建筑安装分项某某施工工艺规程DBJ01-26-96标准国家建筑安装某某质量检验评定统一标准GBJ300-88建筑某某质量检验评定标准GBJ301-88建筑采暖卫生与煤气某
8、某质量检验评定标准GBJ302-88通风与空调某某质量检验评定标准GBJ304-88建筑电气安装某某质量检验评定标准GBJ303-88地方某某建设监理规程DBJ01-41-98企业ISO9002质量手册及程序文件（三）建设单位提供施工用地、水、电等条件建设单位提供施工用地5600m2，首层面积为1549.80m2，施工现场场地基本能满足施工要求。水、电按建设单位指定地点引入，提供150KW电源。第二卷 某某概况（一）某某简介序号项 目内 容1某某名称学生公寓楼2某某业主3设计单位4建筑面积5778.5m25某某地点6结构形式全现浇钢筋混凝土框架结构7基础形式独立基础，条形基础8建筑用途首层舍监
9、室、宿舍9二至五层宿舍（二）建筑设计特点序号项目内 容1建筑规模面积（m2）占地1840.73标准层1147.80建筑面积5778.5层数：5层高度（m）首层：3.52至5层：3.52檐高26.1m3屋面喷刷带色的苯丙乳液保护层4外墙面贴灰色洗子石5内墙面刷乳胶漆、釉面砖6楼地面地砖、花岗石7顶棚乳胶漆顶棚、纸面石膏板吊顶刷乳胶漆、硅钙板顶棚8门窗塑钢窗、塑钢门、木门9防水屋面采用聚氨酯防水涂膜10保温屋面采用60厚聚苯乙烯泡沫塑料板11水暖采暖采用上供下回单管垂直系统，采用钢制翅片管型散热器给水由市政给水管网直接供给消防楼内设独立消火栓系统，与学生会堂合用消防泵排水首层采用单排，管材采用管1
10、2电气强电照明、变配电设备弱电电视、电话、计算机网络防雷屋面及室外防雷接地电气消防消火栓、事故照明（三）结构设计特点土质情况持力层为砂质粉土、粘质粉土、局部粉质粘土地基承载力标准值fka=160KPa基础类型条形.独立基础结构形式全现浇钢筋混凝土抗震设防烈度八度抗震等级二级混凝土强度等级基础垫层：C10其它：C30钢筋类别热轧级、级钢筋接头类别焊接第三卷 施工部署（一）某某目标、质量目标：结构某某创结构长城杯，单位某某创北京市优质某某。、安全目标：确保无重伤、无死亡事故。、工期目标：科学组织施工，合理安排工序穿插，确保合同工期实现。、现场管理目标：北京市文明安全工地。、管理体系：管理机制采用项
11、目法施工管理。质量体系经认证并符合GB/T190021994idt ISO9002：1994标准的质量体系。（二）管理组织机构项目经理项目总某某师项目副经理施工技术组综合办公室质量安全组文明施工管理组物资供应组成本核算组各作业班组项目书记1、项目部管理组织机构为直线管理制，具体见下图：、施工技术工人配备：基础结构施工某某木工钢筋工砼工架子工瓦工现场电工合计人数40402062521330.00以上主体结构施工工种木工钢筋工砼工架子工安装工瓦工电工其它合计人数160120302035100310478装修施工阶段工种木工抹灰工油漆工架子工电工安装工其它合计人数5020040832015336（三
12、）施工部署1、项目经理质量管理领导组长项目副经理质量领导副组长项目副经理质量领导副组长质检员(土建)质检员(安装)施工员预算员测量员技术员安全员机管员计量员材料员资料员试验员土建各专业班组安装各专业班组建立现场质量管理组织机构，见下图：2、项目经理部下设作业队及分工：（）结构施工队：负责主体结构某某的施工。（）瓦工作业队：负责砌筑某某、内外墙抹灰、面砖镶贴、楼地面某某的施工。（）油工作业队：负责油漆、粉刷某某的施工。（）木工作业队：负责门窗某某和吊顶的施工。（）防水作业队：负责屋面防水、厕浴间防水某某的施工。（）电气某某作业队：负责管道预埋、管线敷设、电气设备安装调试工作。（）水、暖某某作业队：负责水暖管道预埋、管线敷设、水暖的安装调试工作。3、施工段划分：
