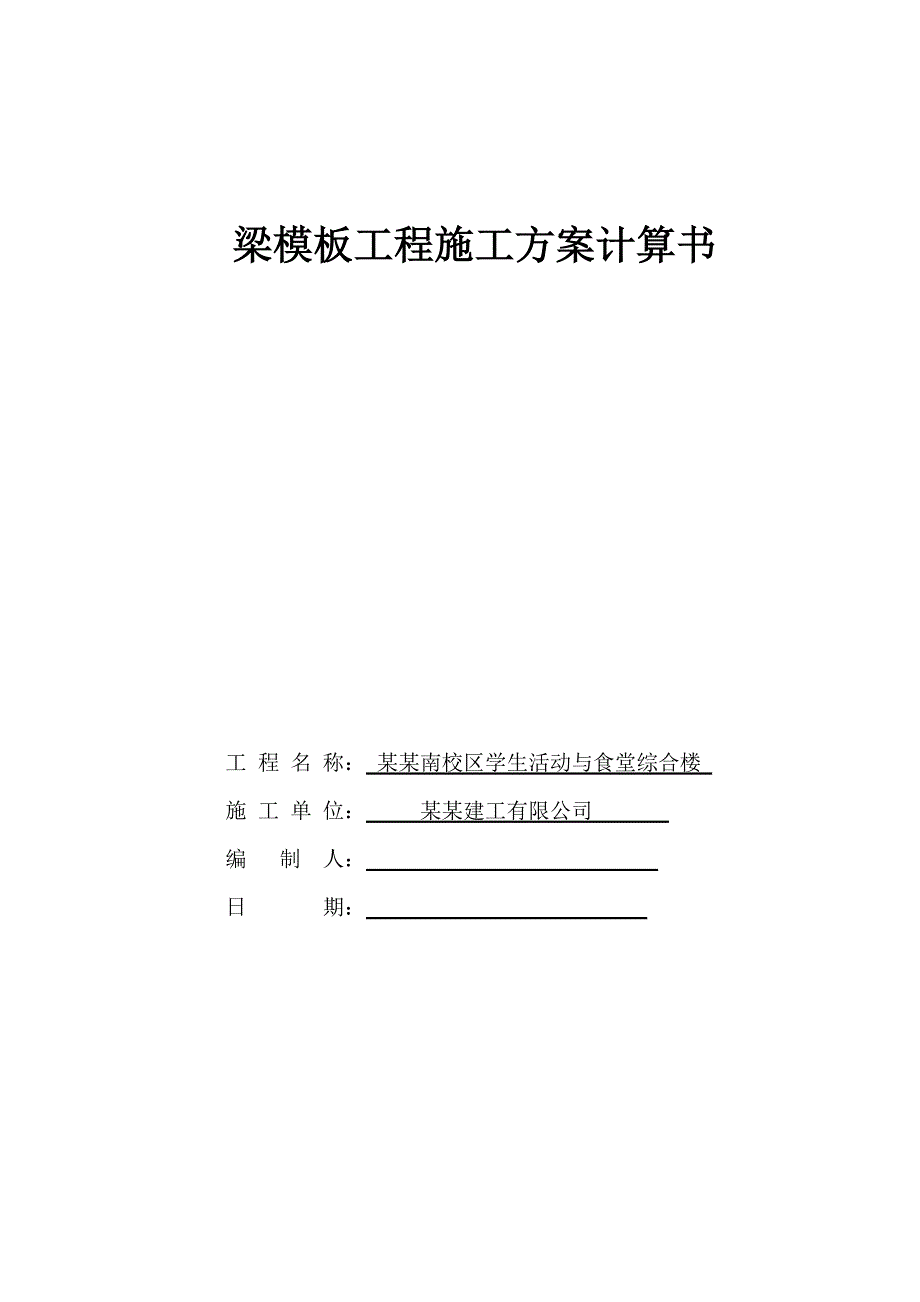

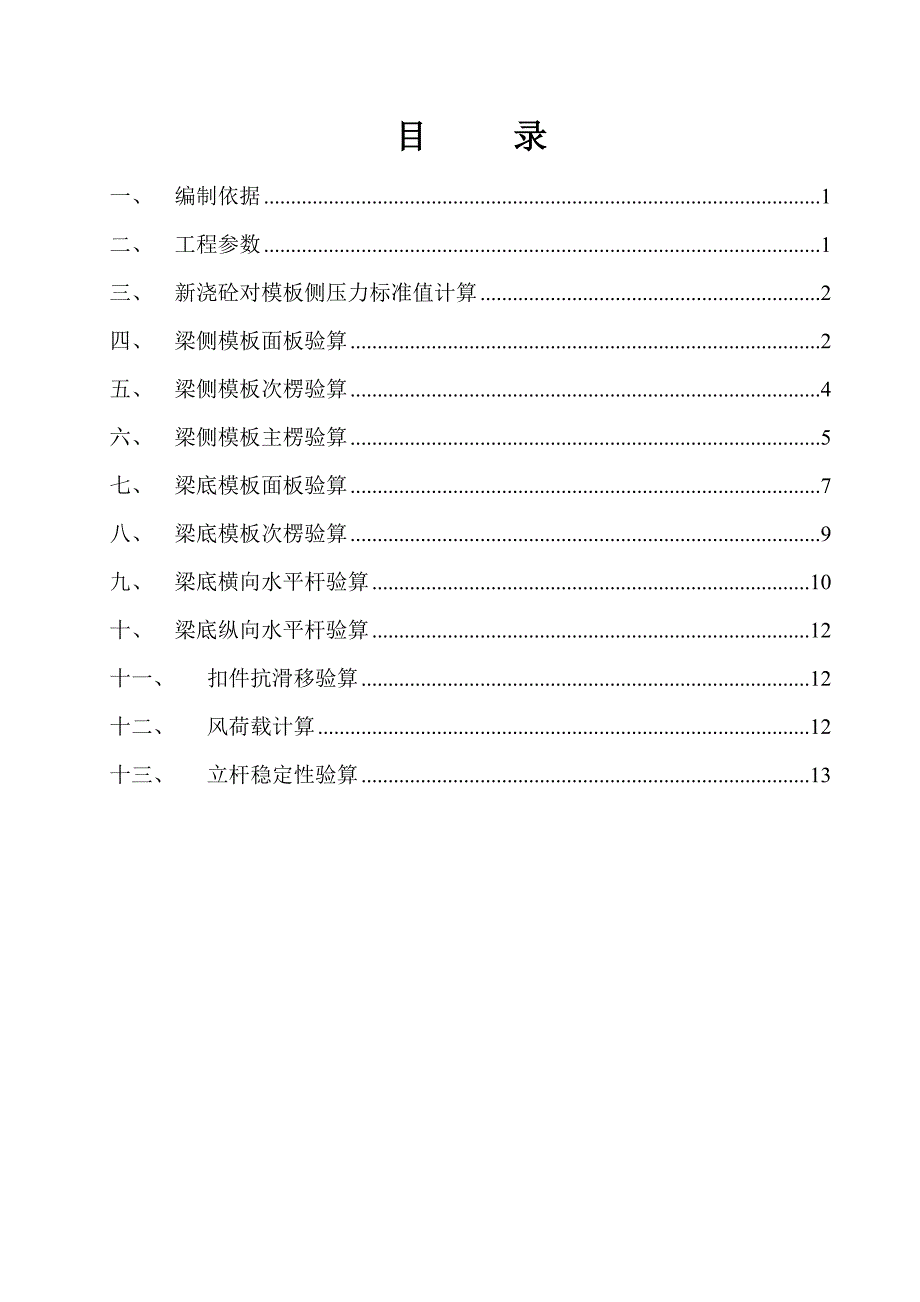

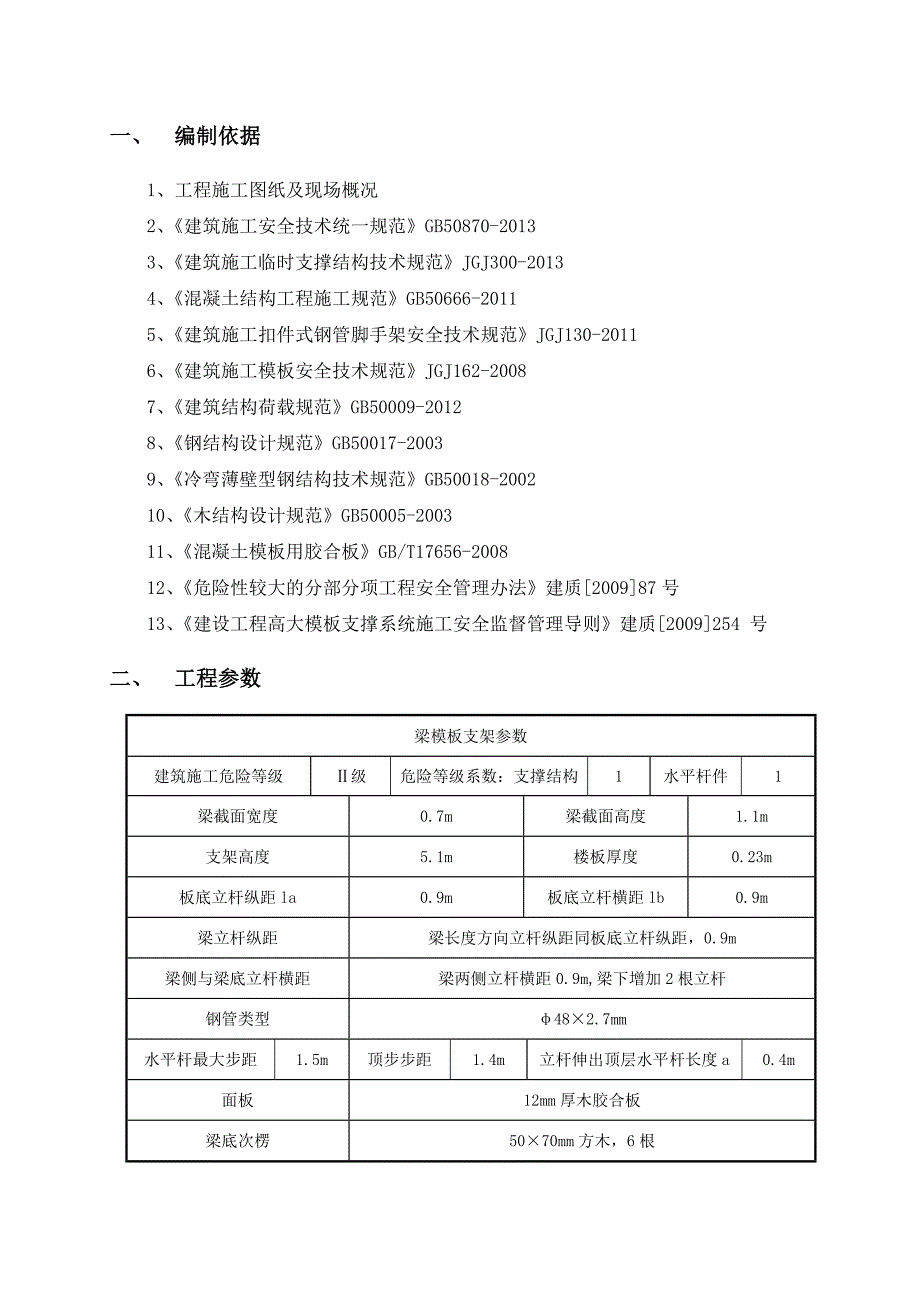

1、梁模板工程施工方案计算书工 程 名 称： 某某南校区学生活动与食堂综合楼 施 工 单 位： 某某建工有限公司 编 制 人： 日 期： 目 录一、编制依据1二、工程参数1三、新浇砼对模板侧压力标准值计算2四、梁侧模板面板验算2五、梁侧模板次楞验算4六、梁侧模板主楞验算5七、梁底模板面板验算7八、梁底模板次楞验算9九、梁底横向水平杆验算10十、梁底纵向水平杆验算12十一、扣件抗滑移验算12十二、风荷载计算12十三、立杆稳定性验算13一、 编制依据1、工程施工图纸及现场概况2、建筑施工安全技术统一规范GB50870-20133、建筑施工临时支撑结构技术规范JGJ300-20134、混凝土结构工程施工
2、规范GB50666-20115、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116、建筑施工模板安全技术规范JGJ162-20087、建筑结构荷载规范GB50009-20128、钢结构设计规范GB50017-20039、冷弯薄壁型钢结构技术规范GB50018-200210、木结构设计规范GB50005-200311、混凝土模板用胶合板GB/T17656-200812、危险性较大的分部分项工程安全管理办法建质200987号13、建设工程高大模板支撑系统施工安全监督管理导则建质2009254 号二、 工程参数梁模板支架参数建筑施工危险等级级危险等级系数：支撑结构1水平杆件1梁截面宽度0.
3、7m梁截面高度1.1m支架高度5.1m楼板厚度0.23m板底立杆纵距la0.9m板底立杆横距lb0.9m梁立杆纵距梁长度方向立杆纵距同板底立杆纵距，0.9m梁侧与梁底立杆横距梁两侧立杆横距0.9m,梁下增加2根立杆钢管类型482.7mm水平杆最大步距1.5m顶步步距1.4m立杆伸出顶层水平杆长度a0.4m面板12mm厚木胶合板梁底次楞5070mm方木，6根梁底横向水平杆间距0.9m梁侧次楞5070mm方木，间距150mm梁侧主楞两根方木50mm70mm，间距300mm穿梁螺栓不设置穿梁螺栓剪刀撑设置依据JGJ300-2013规范要求,采用有剪刀撑框架式支撑结构,剪刀撑宽度：纵距方向6跨，横距方
4、向6跨支撑结构与既有结构连接情况支撑结构与既有结构通过连墙件可靠连接荷载标准值参数永久荷载新浇砼自重24kN/m3钢筋自重1.5kN/m3面板次楞自重0.3kN/m2支架自重0.138kN/m可变荷载施工荷载及设备荷载2.5kN/m2砼下料水平荷载2kN/m2风荷载山东泰安，基本风压：0.3kN/m2三、 新浇砼对模板侧压力标准值计算依据砼结构工程施工规范GB50666-2011，浇筑速度大于10m/h，或砼坍落度大于180mm时，新浇筑砼对模板的侧压力标准值，按下列公式计算:=241.1=26.4 kN/m2其中 c- 混凝土的重力密度，取24kN/m3； H - 混凝土侧压力计算位置处至新
5、浇混凝土顶面总高度，取1.1m；四、 梁侧模板面板验算面板采用木胶合板，厚度为12mm，验算跨中最不利抗弯强度和挠度。计算宽度取1000mm。面板的截面抵抗矩W= 10001212/6=24000mm3；截面惯性矩I= 1000121212/12=mm4；（一）强度验算1、面板按三跨连续板计算，其计算跨度取支承面板的次楞间距，L=0.15m。2、荷载计算新浇筑混凝土对模板的侧压力标准值G4k=26.4kN/m2，砼下料产生的水平荷载标准值Q2K=2kN/m2。均布线荷载设计值为：q1=(1.226.4+1.42)1=34.48KN/mq2=(1.3526.4+1.40.72)1=37.6KN/
6、m取较大值q=37.6KN/m作为设计依据。3、强度验算施工荷载为均布线荷载：M1=0.1q1l2=0.137.60.152=0.08kNm面板抗弯强度设计值f=12.5N/mm2；=Mmax=0.08106=3.33N/mm2 f=12.5N/mm2W24000面板强度满足要求!（二）挠度验算q = 126.4=26.4kN/m；面板最大容许挠度值: 150/400=0.38mm；面板弹性模量: E = 4500N/mm2；=0.677ql4=0.67726.4001504=0.14mm 0.38mm100EI1004500满足要求!五、 梁侧模板次楞验算次楞采用5070mm(宽度高度)方木
7、，间距：0.15m,截面抵抗矩W和截面惯性矩I分别为:截面抵抗矩W =507070/6=40833mm3；截面惯性矩I =50707070/12=mm4；（一）强度验算1、次楞承受面板传递的荷载，按均布荷载作用下三跨连续梁计算，其计算跨度取主楞间距，L=0.3m。2、荷载计算新浇筑混凝土对模板的侧压力标准值G4k=26.4kN/m2，砼下料产生的水平荷载标准值Q2K=2kN/m2。均布线荷载设计值为：q1=(1.226.4+1.42)0.15=5.172KN/mq2=(1.3526.4+1.40.72)0.15=5.64KN/m取较大值q=5.64KN/m作为设计依据。3、强度验算计算最大弯矩
8、：Mmax=0.1ql2=0.15.640.32=0.051kNm最大支座力：1.1ql=1.15.640.3=1.86kN次楞抗弯强度设计值f17N/mm2。=Mmax=0.051106=1.249N/mm2 17N/mm2W40833 满足要求!（二）抗剪强度验算次楞最大剪力设计值V1=0.6q1l=0.65.640.3=1.015kN木材抗剪强度设计值fv=1.6N/mm2；抗剪强度按下式计算:=3V=31.015103= 0.435N/mm2 fv=1.6N/mm22bh25070 次楞抗剪强度满足要求!（三）挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故其作用效应的线荷
9、载计算如下：q = 26.40.15=3.96kN/m；次楞最大容许挠度值=300/250=1.2mm；次楞弹性模量: E = 10000N/mm2；=0.677ql4=0.6773.963004= 0.015mm 1.2mm100EI10010000满足要求!六、 梁侧模板主楞验算主楞采用两根方木50mm70mm，间距：0.3m，截面抵抗矩W和截面惯性矩I分别为:截面抵抗矩W =507070/6=40833mm3；截面惯性矩I =50707070/12=mm4；（一）强度验算1、主楞承受次楞传递的集中荷载P=1.86kN，按集中荷载作用下简支梁计算，其计算跨度取梁侧高度，L=0.87m。主楞
10、计算简图(kN)主楞弯矩图(kNm)主楞剪力图（KN）2、强度验算最大弯矩Mmax=1.172kNm主楞抗弯强度设计值f17N/mm2。=Mmax=1.172106=14.351N/mm2 17N/mm2W240833 2满足要求!（二）抗剪强度验算主楞最大剪力设计值V1=5.580 kN木材抗剪强度设计值fv=1.6N/mm2；抗剪强度按下式计算:=3V=35.580103= 1.196N/mm2 fv=1.6N/mm22bh225070 2主楞抗剪强度满足要求!（三）挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，其作用效应下次楞传递的集中荷载P=1.307kN，主楞弹性模量:
11、E = 10000N/mm2。主楞最大容许挠度值：870/150=5.8mm；经计算主楞最大挠度Vmax=2.323mm 5.8mm。满足要求!（三）悬挑段强度验算穿梁螺栓距梁底距离150mm，次楞间距150mm，弯矩M=1.860.15=0.28kNm主楞抗弯强度设计值f17N/mm2。=M=0.28106=3.429N/mm2 17N/mm2W240833 2满足要求!（四）悬挑段挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，其作用效应下次楞传递的集中荷载P=1.307kN，主楞弹性模量: E = 10000N/mm2。容许挠度值：1502/400=0.8mm；经计算主楞最大挠
12、度Vmax=0.146mm 0.8mm。满足要求!七、 梁底模板面板验算面板采用木胶合板，厚度为12mm。 取梁底横向水平杆间距0.9m作为计算单元。面板的截面抵抗矩W= 901.21.2/6=21.6cm3；截面惯性矩I= 901.21.21.2/12=12.96cm4；（一）强度验算1、梁底次楞为6根，面板按多跨连续板计算，其计算跨度取梁底次楞间距，L=0.14m。2、荷载计算作用于梁底模板的均布线荷载设计值为：q1=1.2(241.1+1.51.1+0.3)+1.42.50.9=33.77kN/mq2=1.35(241.1+1.51.1+0.3)+1.40.72.50.9= 36.65k
