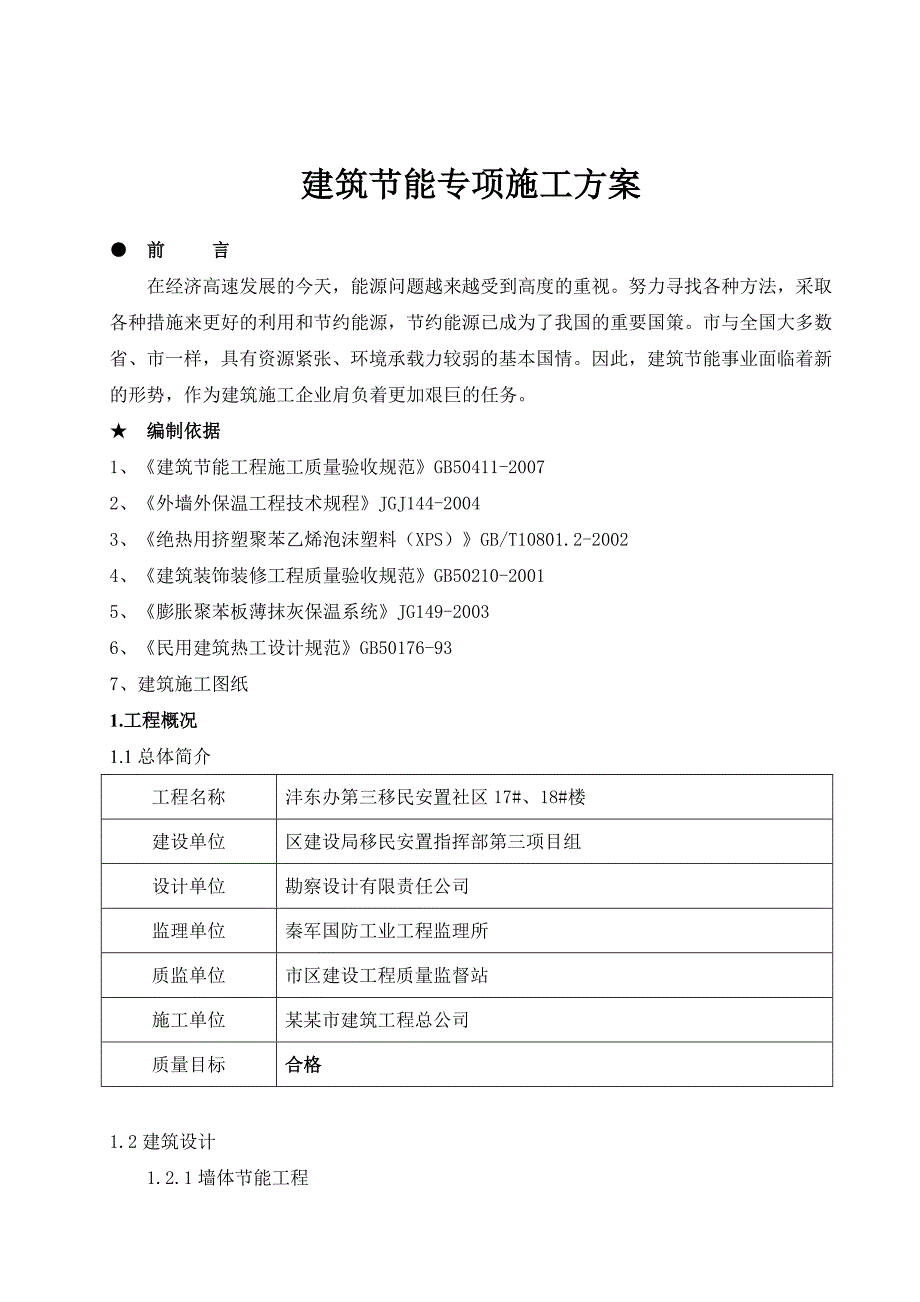

1、建筑节能专项施工方案 前 言在经济高速发展的今天，能源问题越来越受到高度的重视。努力寻找各种方法，采取各种措施来更好的利用和节约能源，节约能源已成为了我国的重要国策。市与全国大多数省、市一样，具有资源紧张、环境承载力较弱的基本国情。因此，建筑节能事业面临着新的形势，作为建筑施工企业肩负着更加艰巨的任务。 编制依据1、建筑节能工程施工质量验收规范GB50411-20072、外墙外保温工程技术规程JGJ144-20043、绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10801.2-20024、建筑装饰装修工程质量验收规范GB50210-20015、膨胀聚苯板薄抹灰保温系统JG149-20036、民

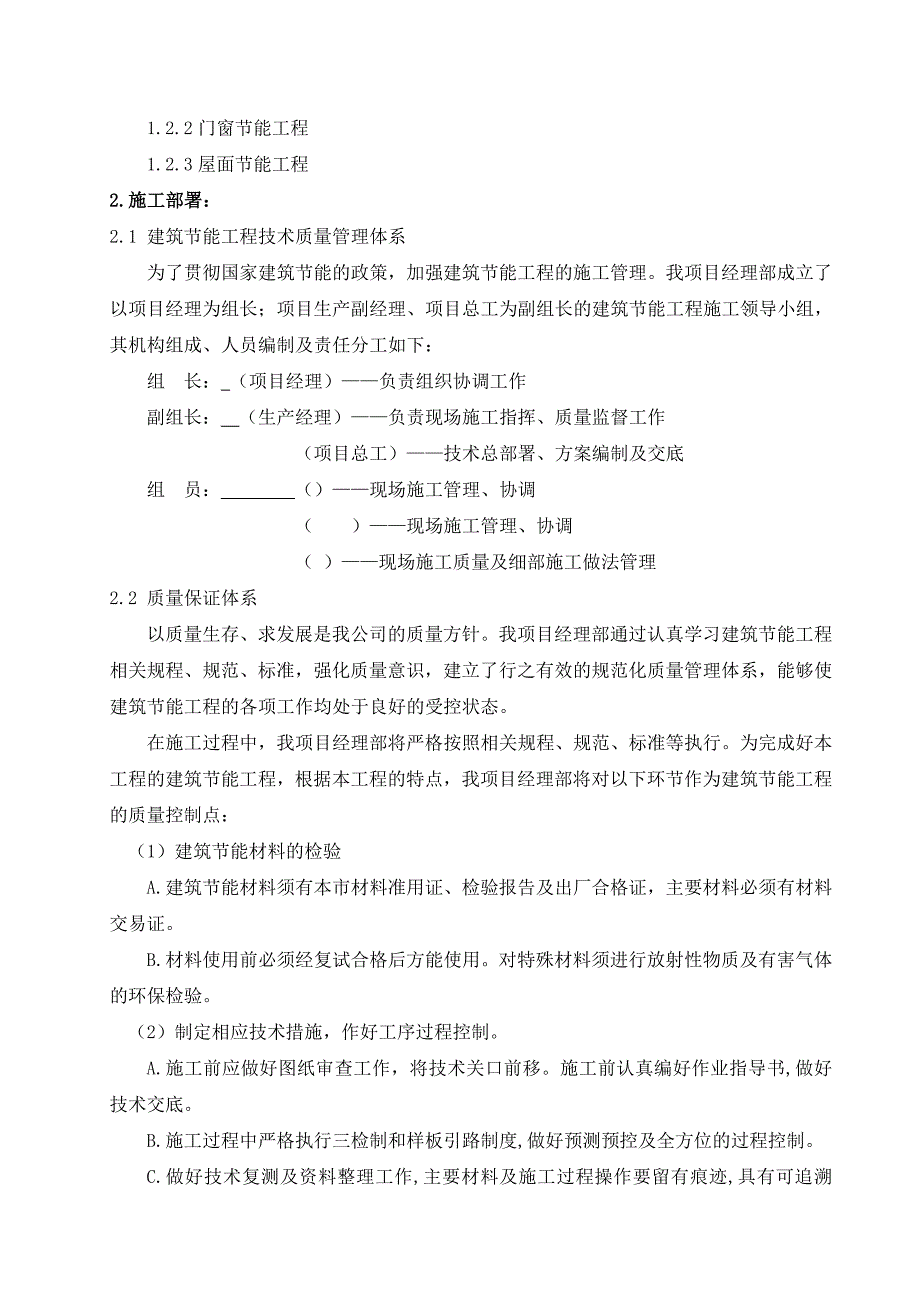

2、用建筑热工设计规范GB50176-937、建筑施工图纸1.工程概况1.1总体简介工程名称沣东办第三移民安置社区17#、18#楼建设单位区建设局移民安置指挥部第三项目组设计单位勘察设计有限责任公司监理单位秦军国防工业工程监理所质监单位市区建设工程质量监督站施工单位某某市建筑工程总公司质量目标合格1.2建筑设计1.2.1墙体节能工程1.2.2门窗节能工程1.2.3屋面节能工程2.施工部署：2.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责
3、任分工如下：组 长： （项目经理）负责组织协调工作副组长： （生产经理）负责现场施工指挥、质量监督工作（项目总工）技术总部署、方案编制及交底组 员： （）现场施工管理、协调（ ）现场施工管理、协调（ ）现场施工质量及细部施工做法管理2.2 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程
4、的质量控制点：（1）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（2）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预

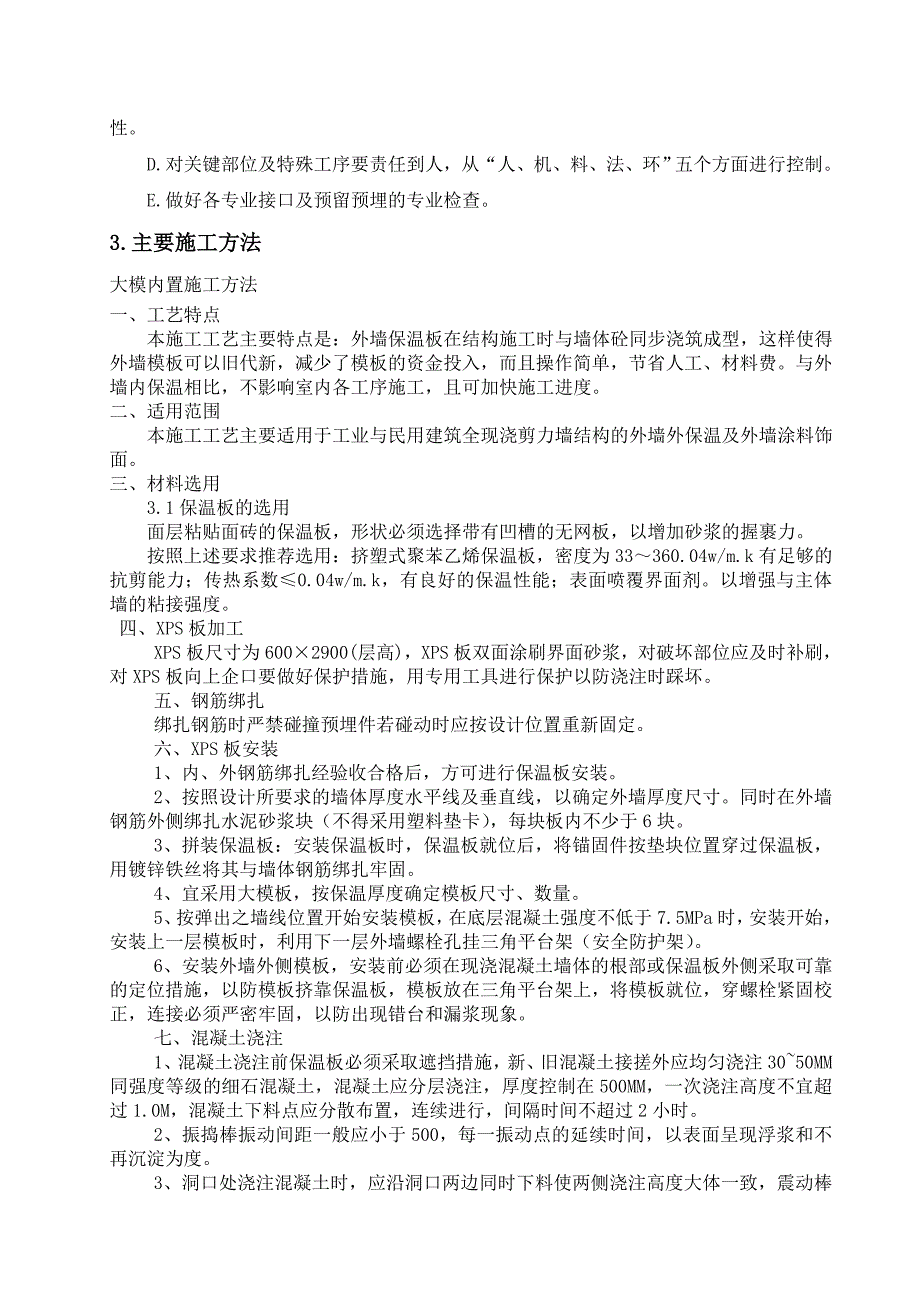

5、埋的专业检查。3.主要施工方法大模内置施工方法一、工艺特点 本施工工艺主要特点是：外墙保温板在结构施工时与墙体砼同步浇筑成型，这样使得外墙模板可以旧代新，减少了模板的资金投入，而且操作简单，节省人工、材料费。与外墙内保温相比，不影响室内各工序施工，且可加快施工进度。二、适用范围 本施工工艺主要适用于工业与民用建筑全现浇剪力墙结构的外墙外保温及外墙涂料饰面。三、材料选用 3.1保温板的选用 面层粘贴面砖的保温板，形状必须选择带有凹槽的无网板，以增加砂浆的握裹力。 按照上述要求推荐选用：挤塑式聚苯乙烯保温板，密度为33360.04w/m.k有足够的抗剪能力；传热系数0.04w/m.k，有良好的保温
6、性能；表面喷覆界面剂。以增强与主体墙的粘接强度。 四、XPS板加工XPS板尺寸为6002900(层高)，XPS板双面涂刷界面砂浆，对破坏部位应及时补刷，对XPS板向上企口要做好保护措施，用专用工具进行保护以防浇注时踩坏。五、钢筋绑扎绑扎钢筋时严禁碰撞预埋件若碰动时应按设计位置重新固定。六、XPS板安装1、内、外钢筋绑扎经验收合格后，方可进行保温板安装。2、按照设计所要求的墙体厚度水平线及垂直线，以确定外墙厚度尺寸。同时在外墙钢筋外侧绑扎水泥砂浆块（不得采用塑料垫卡），每块板内不少于6块。3、拼装保温板：安装保温板时，保温板就位后，将锚固件按垫块位置穿过保温板，用镀锌铁丝将其与墙体钢筋绑扎牢固。
7、4、宜采用大模板，按保温厚度确定模板尺寸、数量。5、按弹出之墙线位置开始安装模板，在底层混凝土强度不低于7.5MPa时，安装开始，安装上一层模板时，利用下一层外墙螺栓孔挂三角平台架（安全防护架）。6、安装外墙外侧模板，安装前必须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板，模板放在三角平台架上，将模板就位，穿螺栓紧固校正，连接必须严密牢固，以防出现错台和漏浆现象。七、混凝土浇注1、混凝土浇注前保温板必须采取遮挡措施，新、旧混凝土接搓外应均匀浇注3050MM同强度等级的细石混凝土，混凝土应分层浇注，厚度控制在500MM，一次浇注高度不宜超过1.0M，混凝土下料点应分散
8、布置，连续进行，间隔时间不超过2小时。2、振捣棒振动间距一般应小于500，每一振动点的延续时间，以表面呈现浮浆和不再沉淀为度。3、洞口处浇注混凝土时，应沿洞口两边同时下料使两侧浇注高度大体一致，震动棒应距洞边300mm以上。4、施工缝留置在门洞口过垮梁1/3范围内，也可留在纵横墙的交接处。5、墙体混凝土浇注完毕后，须整理上口甩出钢筋。并以木抹抹平混凝土表面。八、摸板拆除先拆外墙外侧摸板，再拆外墙内侧摸板，并及时修整墙面混凝土边角。九、板面清理1、清理XPS板表面，使板表面洁净无污物。2、用保温料将板面孔洞摸平或找平处理。十、外墙抹灰及涂料1. 待主体封顶后，由专业施工队伍使用专用外墙聚合物抗裂
9、砂浆对XPS保温板找平。2. 刮柔性腻子，弹性涂料。第二节、材料性能聚合物粘接砂浆、柔性抗裂砂浆性能要求见下表聚合物砂浆性能要求项目指标拉伸胶结强度（MPa）原强度0.15耐水0.12吸水量（g/m2）浸水8h600浸水24h1000抗冲击强度（J/m2）二层以上3.00首层10.00XPS性能指标项目单位技术指标测试方法压缩强度Kpa250GB/T 10801.2-2002吸水率(浸水96h)%(v)1.0GB/T 10801.2-2002导热系数10-25M.KM.K)0.0280.030GB/T 10801.2-2002透湿系数(231)(RH50%5%)Ng(mspa)3.0GB/T
10、10801.2-2002尺寸稳定性702,48 h%1.5GB/T 10801.2-2002表观密度Kg/ m332GB/T 10801.2-2002燃烧性能B23.1挤塑板外保温墙面3.1.1 工程概况:本工程外墙采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。3.1.2 材料组成（1）挤塑聚苯乙烯泡沫板规格为1200mm600mm50mm，平头式，阻燃型，表观密度2835kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌
11、，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。（3）固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN。（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mm4mm，宽度1000mm，每卷长度100m。（5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.4 倍选用。3.1.3 施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须采
12、取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3）施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5级。3.1.4 施工工具电热丝切割器或壁纸刀（裁挤塑板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。3.1.5 工艺流程基层清理刷专用界面剂配专用聚合物粘结砂浆抹底层聚合物砂浆预粘板边翻包网格布粘贴挤塑板钻孔安装固定件挤塑板打磨、找平、清洁中间验收拌制面层聚合物砂浆
13、刷一遍专用界面剂抹底层聚合物砂浆粘贴网格布抹面层聚合物抗裂砂浆分格缝内填塞内衬、封密封胶验收（1）基层清理 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。 剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。 要求粘贴挤塑板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用12.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。（2）配制砂浆 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。
14、施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。（3）刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4）预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。（5）粘贴挤塑板 施工前，根据整个外墙立面的设计尺寸编制挤塑板的排板图，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。 施工单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。挤塑板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。 粘贴挤塑板时，板缝应挤紧
