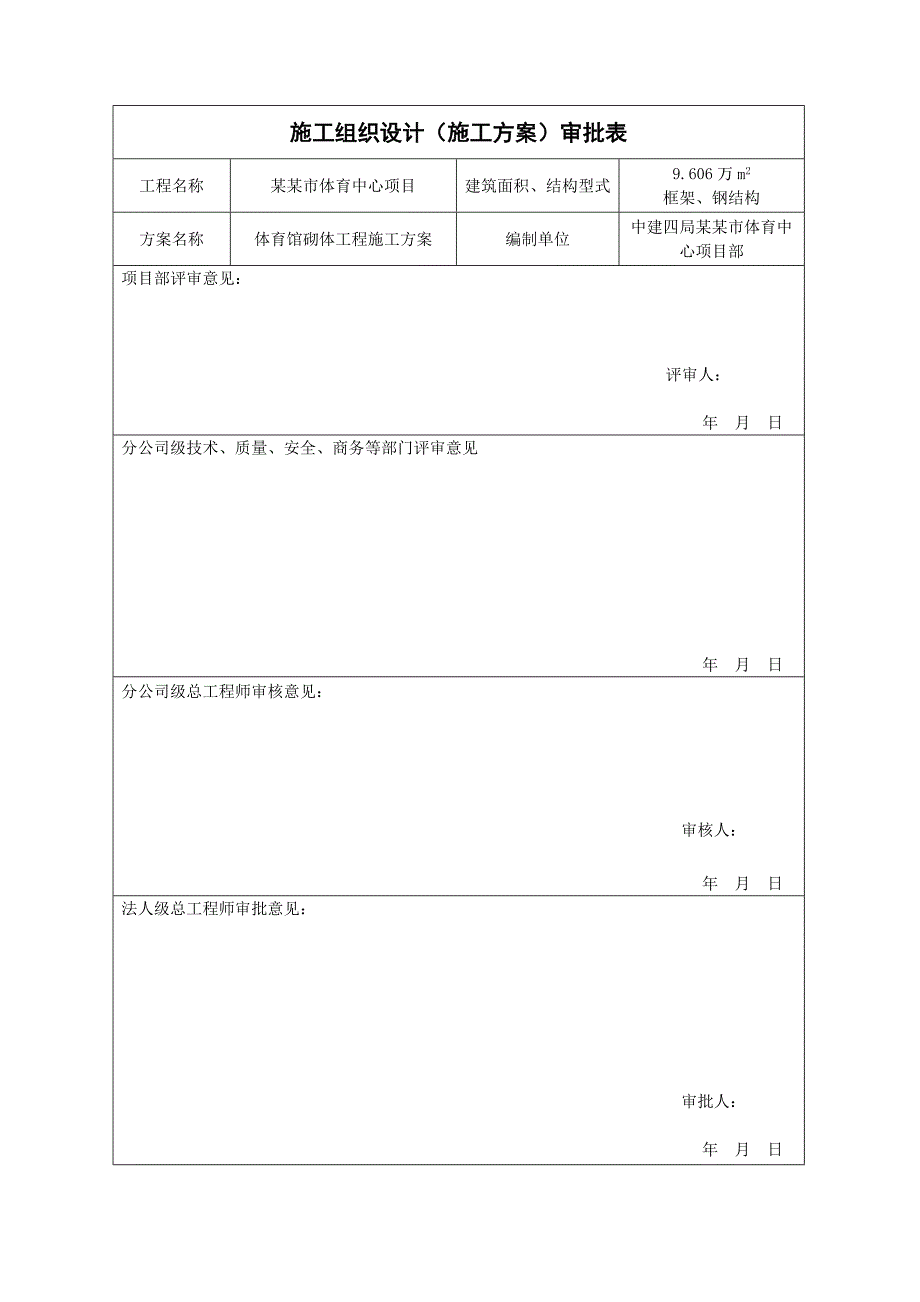

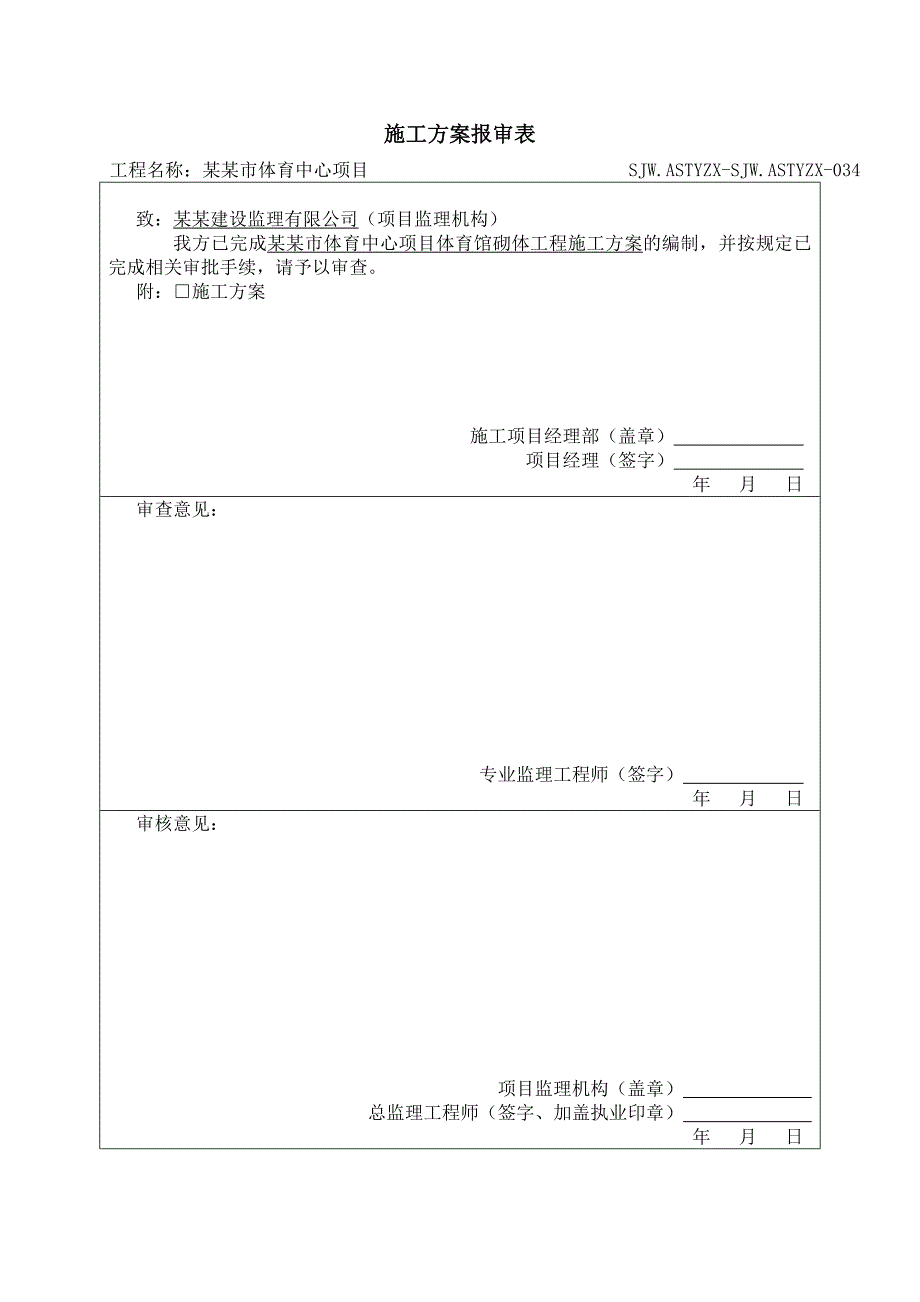

1、施工方案报审表工程名称：某某市体育中心项目 SJW.ASTYZX-SJW.ASTYZX-034致：某某建设监理有限公司（项目监理机构） 我方已完成某某市体育中心项目体育馆砌体工程施工方案的编制，并按规定已完成相关审批手续，请予以审查。 附：施工方案 施工项目经理部（盖章） 项目经理（签字） 年 月 日审查意见：专业监理工程师（签字） 年 月 日审核意见：项目监理机构（盖章） 总监理工程师（签字、加盖执业印章） 年 月 日施工组织设计（施工方案）审批表工程名称某某市体育中心项目建筑面积、结构型式9.606万m2框架、钢结构方案名称体育馆砌体工程施工方案编制单位中建四局某某市体育中心项目部项目部评

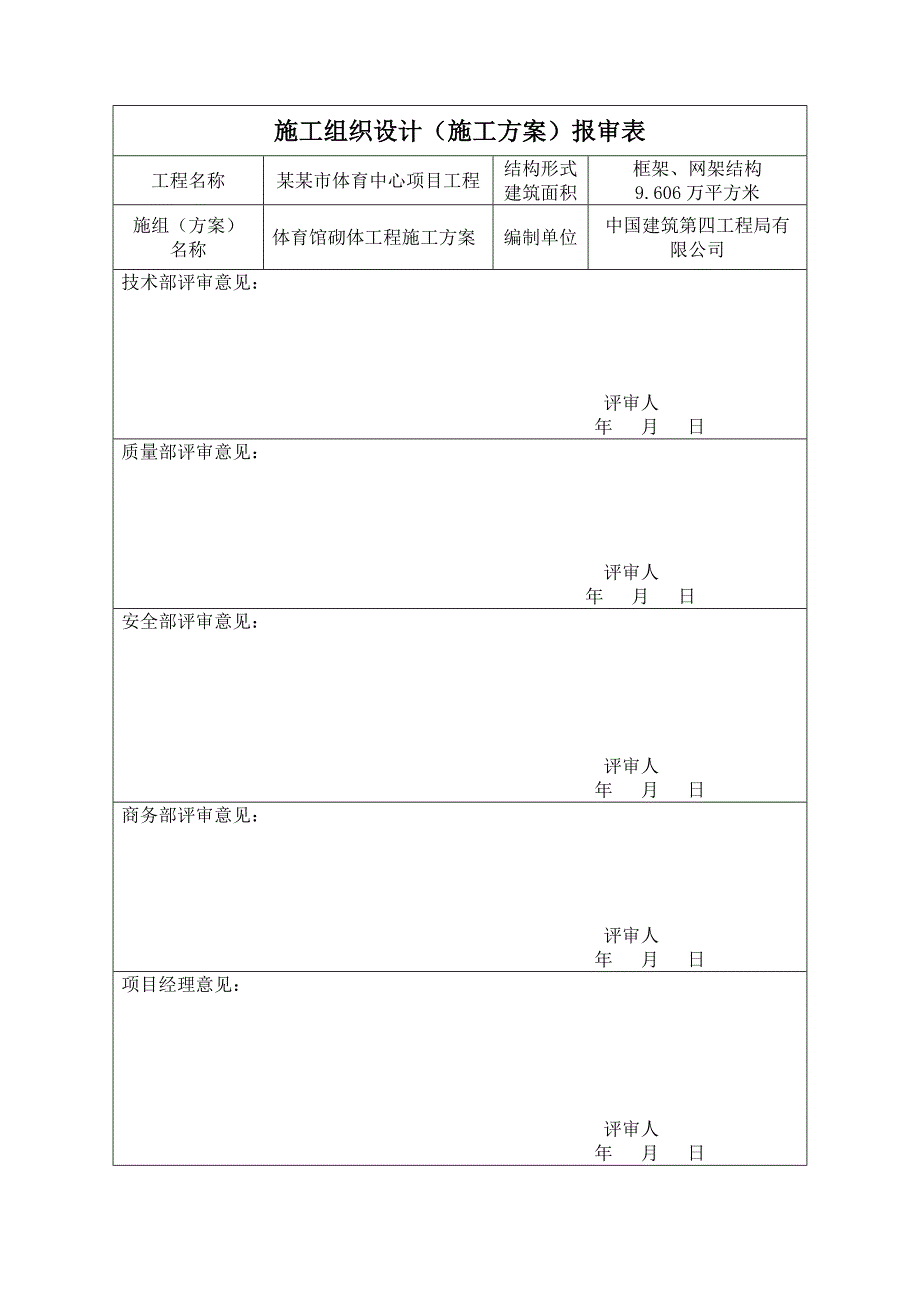

2、审意见： 评审人： 年 月 日分公司级技术、质量、安全、商务等部门评审意见 年 月 日 分公司级总工程师审核意见： 审核人： 年 月 日法人级总工程师审批意见： 审批人： 年 月 日 施工组织设计（施工方案）报审表工程名称某某市体育中心项目工程结构形式建筑面积框架、网架结构9.606万平方米施组（方案）名称体育馆砌体工程施工方案编制单位中国建筑第四工程局有限公司技术部评审意见：评审人年 月 日质量部评审意见：评审人年 月 日安全部评审意见：评审人年 月 日商务部评审意见：评审人年 月 日项目经理意见：评审人年 月 日 编号：某某市体育中心项目体育馆砌体工程施工方案编 制 人 ： 审 核 人 ：
3、 批 准 人 ： 目录1. 编制依据12. 工程概况13. 施工准备24. 砌体施工45. 质量标准96. 植筋工程施工117. 劳动力安排158. 成品保护159. 环境保护要求1610. 季节性施工措施1611. 安全措施16某某市体育中心项目体育馆砌体工程施工方案1. 编制依据1) 砌体结构工程施工质量验收规范（GB50203-2011）2) 蒸压加气混凝土建筑应用技术规程（JGJ/T17-2008）3) 砌体结构设计规范（GB50003-2011）4) 蒸压加气混凝土砌墙体块建筑构造（黔07J102）5) 混凝土结构加固设计规范（GB50367-2013）6) 混凝土结构后锚固技术规程
4、（JGJ145-2013)7) 某某市体育中心项目体育馆建筑、结构施工蓝图及相关设计变更通知8) 某某市体育中心项目体育馆施工组织设计2. 工程概况 体育馆为一栋椭圆形建筑，位于本项目中部，体育场西侧，通过西侧疏散大平台与黄果树大街相连。总建筑面积19194.37平方米，建筑基底面积8564.87平方米，总观众坐席数：4492席（含贵宾席46席）。体育馆体育建筑等级为乙级，建筑耐火等级为一级，建筑防水等级：地下室一级防水，屋面二级防水，满足举行地区综合性和全国单项比赛要求。 本工程地上共三层，地下一层。地下一层主要功能为乒乓球场，空调机房等功能用房；地上一层主要功能为赛事组织、管理用房，运动员
5、功能用房等比赛相关用房；地上二层主要功能为看台、服务型商业、贵宾休息室，运动员休息室等功能，局部地上三层为羽毛球场及附属功能用房。地下一层层高为5.6米，地上一层层高为6.0米，地上二层层高为6米，局部三层层高为7.4米。首层标高为0.000，建筑高度：钢结构屋盖结构标高最高点为26.0m；最低点为16.22m。檐口高度21m。本工程室内房间隔墙采用200厚蒸压加气混凝土砌块，其他除图纸注明外，填充墙均采用200厚，所选用的增压加气混凝土砌块干密度为B07，干密度不大于700kg/m,具体部位及等级见下表：部位名称墙厚墙体材料及强度等级砌块重度砂浆强度等级非承重的外围护墙200mm蒸压加气混凝
6、土砌块MU510KN/m3M5混合砂浆浆建筑物的内隔墙200mm蒸压加气混凝土砌块MU510KN/m3M5混合砂浆楼梯间隔墙200mm蒸压加气混凝土砌块MU510KN/m3M5混合砂浆地下室内墙200mm蒸压加气混凝土砌块MU510KN/m3M5混合砂浆厨房、卫生间等涉水房间隔墙200mmMb7.5灰砂砖19.0KN/m3M5混合砂浆无地下室的建筑物内地面以下填充外墙200mmMU10实心水泥砖19.0KN/m3M5混合砂浆备注：本工程均采用商品砂浆。3. 施工准备3.1.技术准备1) 砌块砌筑前应熟悉施工部位图纸，及掌握图纸设计要求和标准。2) 按设计要求和质量标准编制砌块砌体的施工方案。3
7、) 根据施工方案的要求，制定劳动力、材料和施工机具使用计划。3.2.材料要求加气混凝土砌块选用规格尺寸为：长度（mm）：600；高度（mm）：200；宽度（mm）：100（干密度为700Kg/m）长度（mm）：600；高度（mm）：200；宽度（mm）：200（干密度为700Kg/m）砌块强度和干密度级别干密度级别强度级别干体积密度kg/m抗压强度（平均值）MPa导热系数W/(m.k)蓄热系数W/(m.k)干态值计算值干态值计算值0.220.283.594.49B07A5.07.05.01） 水泥砖选用规格尺寸为：长度（mm）：200；高度（mm）：50；宽度（mm）：100为确保砌筑墙体墙面
8、整体平整度符合规范要求，进场的水泥砖尺寸偏差、外观质量和强度等级必须符合规范要求。2） 水泥砖尺寸偏差与外观质量（mm）符合下表的规定。项目指标优等品一等品合格品（1）尺寸允许偏差：长度、宽度、高度234（2）对应高度差不大于123（3）每一缺棱掉角的最小破坏尺寸不大于102030（4）完整面不少于二条面和一顶面或二顶面和一条面一条面和一顶面一条面和一顶面（5）裂缝长度不大于a大面上宽度方向及其延伸到条面长度b大面上长度方向及其延伸到顶面上的长度或条、顶水平裂纹的长度3050507070100（6）层裂不允许不允许不允许注：在条面或顶面上破坏面的两个尺寸同时大于10mm和20mm者为非完整面。
9、3） 加气混凝土砌块的性能指标应符合下表的规定。项次项 目指 标700级1密度（干燥状态）（kg/m）700502立方体抗压强度（MPa）5.03干燥收缩值（mm/m）温度201,相对湿度41%45%条件下测定0.5温度501,相对湿度28%32%条件下测定0.84抗冻性（冻融15次后）重量损失（%）强度损失（%）204） 加气混凝土砌块的尺寸允许偏差和外观质量应符合下表的规定。项 目允许偏差（mm）和外观质量表 面 疏 松不允许贯穿面棱的裂缝不允许直径大于50mm的灰团、空洞、爆裂和突出大于20mm不允许尺寸允许偏差长度5、10高度5、10宽度8翘曲不大于10条面、顶面相对两棱高低差、即大小
10、头倾斜不大于8缺 棱 掉 角 深 度不大于505） 检验产品的性能、强度、干密度、干燥收缩值等试验分别按蒸压加气混凝土性性能试验方法(GB11969-2008)标准的规定进行。6） 关键要求：加气混凝土砌块试验检测的各项指标，必须符合蒸压加气混凝土砌块规定的技术性能标准。水泥、砂试验检测，必须符合水泥强度等级及水泥安定性标准，砂的密度应符合建筑用砂规定。砂碱集料反应，试件在规定的试验龄期膨胀率应小于0.1。砌块出厂产品应存放5天以上方可出厂，出厂产品应符合蒸压加气混凝土砌块（GB11968-2006）中规定的各项质量要求，并有产品合格证。砌块运输、装卸应轻拿轻放，避免碰撞，严格按不同等级规格堆放整齐，并有防水措施。混合砂浆的拌制时间不得少于2min，搅拌的砂浆应在3h内使用完毕；当施工期间最高气温超过30时，应在拌成后2小时内使用完毕。3.3.主要机具准备工具：夹具、电动手锯、灰斗、大铁锹、手推车、吊篮、小撬棍、砖刀、吊坠。3.4.作业条件1) 砌筑前，应结合设计图纸要求和施工现场具体情况根据砌体砌块的施工特点，编制施工方案、材料、施工机具计划，按计划进场以满足连续施工要求。2) 砌在基层上弹好轴线、边线、门窗洞口位置线和其它尺寸线，同时请现场质量员进行验线。4. 砌体施工4.1.工艺流程：1) 基层处理、墙体弹
