1、定向钻机穿越工程施工组织方案及预算工程名称:某某高新区扩展区路灯规划及照明工程工程段位： 施工单位：天津世纪东大管道穿越工程有限公司富军工程队施工单位工程项目负责人：张富军 某某年11月14日施工组织方案1 .工程名称：某某高新区扩展区路灯规划及照明工程2 .施工地点：3 .工程量：PE110管16处560 米。4 .地层情况：主要为粘土和亚粘土，回填毛石。5需甲方协调与提供；1；全部现状管道图，全部拉管管线位置，2；绿地使用面积；入土约40平米不包括转机行走的路线，出土约5平米。3；由甲方负责人行道花砖绿地的协调与恢复。4；提供淡水水源。5；施工中必须由甲方出现场，如遇预料不到地下障碍与甲方

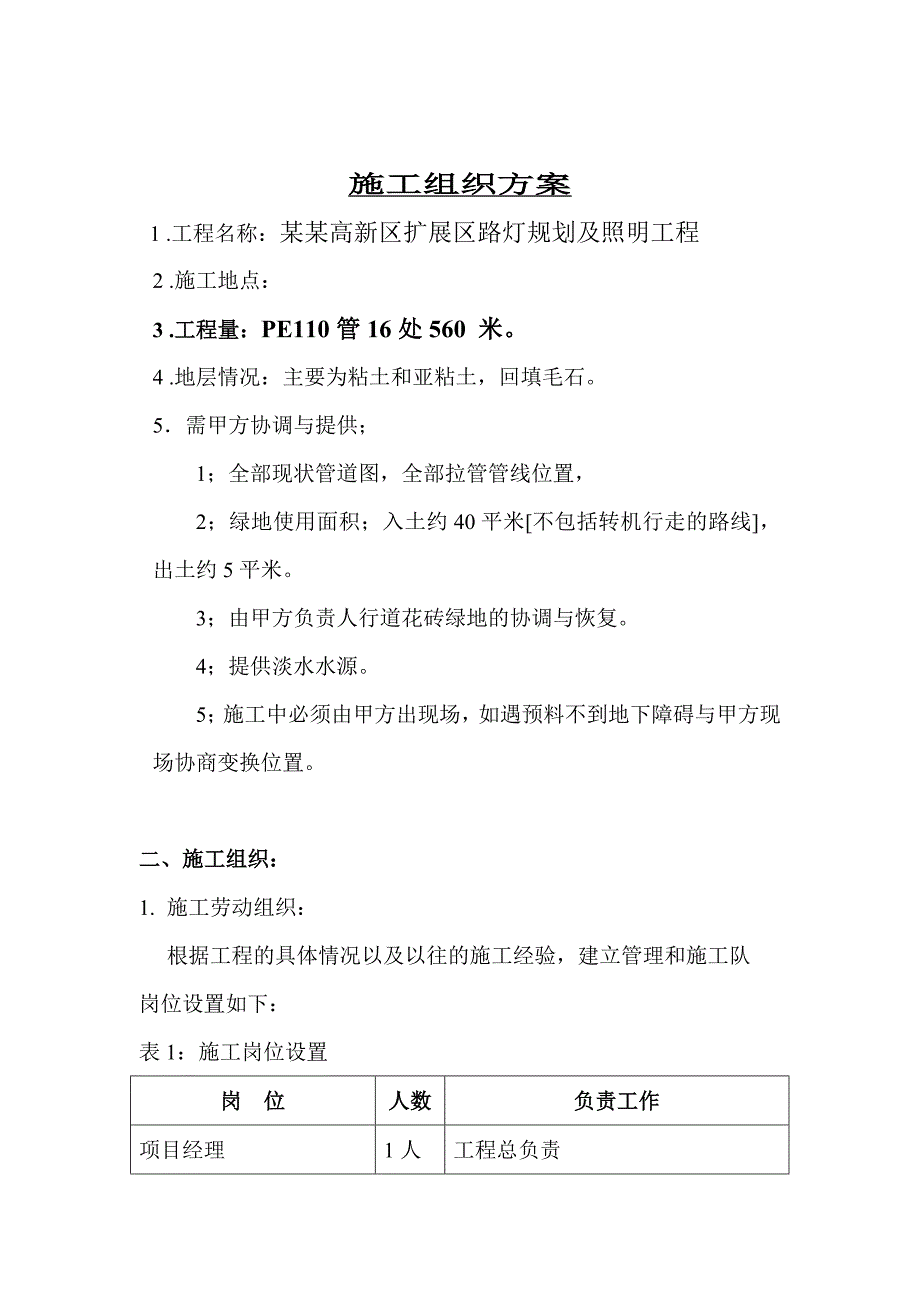

2、现场协商变换位置。二、施工组织：1. 施工劳动组织：根据工程的具体情况以及以往的施工经验，建立管理和施工队岗位设置如下：表1：施工岗位设置岗 位人数负责工作项目经理1人工程总负责工程师（兼）2人负责施工中出现的技术问题机长4人负责具体施工安全质检员1人质量和安全管理钻工6人机械与仪器操作民工20人辅助工作机械维修工（兼）1人设备维修与保养后勤2人进出料以及生活合计37人2. 主要机械设备：表二：主要机械设备表：序号设 备 名 称单 位数 量1沟神4020进口钻机台12美国SHAREWELLE无线控向仪套13数字式经纬仪套14大功率泥浆泵台15挖掘机台26吊车台17进口配套发电机台18热熔焊管机
3、台19供水灌车台110各型号拉管头套81112配套车辆辆513VERMEER型进口定向钻机性能参数：动力头转数：120RPM回转扭距：10000英尺磅最大给进力：20T最大回拉力：20T钻杆直径：72MM钻杆长度：4.5M导向钻头直径：120MM反扩钻头直径：550MM施工进度：本着安全、质量和进度两手抓，两手都要硬的原则，本工程实行24小时工作制，于 月 日 时进场， 月 日 时竣工。三、施工技术方法：1. 现场勘测：其目的是查明工作区内的所有地下线管线的基本分布和大致走向、深度，采用仪器进行勘察，对有怀疑的地方或关键之处可挖探槽，进一步的确认，故采用美国SHAREWELL无线控向进行导向孔
4、钻进。为满足电力技术要求及安全，分单孔套管几次回拖拉管施工。2. 施工现场标志明显，以确保施工的正常运行及行人、车辆的安全。3. 测量：（1） 主要测量内容是钻孔中心线和对应地面各点标高，每4.5M作一次测深记录。（2） 在入土点设一基准点，在钻孔中心线上每4.5M设置一个标记，标高突变之处增设一个标记，在每个标记上表明该点的标高和基点的距离。（3） 测量仪器采用北光BTS-6082C全站仪，测量精度正负1MM。4. 机械安装：（1） 将自行走式钻机放置在入射点。（2） 在经纬仪指导下，移动钻机使钻杆位于入孔点至出孔点的直线上。（3） 连结钻机和泥浆泵，调整钻机倾角为设计入射角，固定钻机。（4
5、） 安装无线测斜仪与导向钻头中，校准入射角，连通控向仪与计算机检查信号是否正常。（5） 试运行设备，检查各油路动作是否正常。（6） 准备钻进导向孔。5. 导向孔钻进：（1）导向孔钻进是工程的关键，施工中要严格按照设计和操作规程进行施工。（2）平均每4.5M测量一次深度，随时监视钻头倾角和左右偏差，导向钻头倾角控制有正负2%之间，上下左右偏差控制在下负0.5M以内。（3）根据钻进行程及不同的钻进地层情况确定不同配方的泥浆做钻进液。6. 扩孔：拉管：采用拉管接头将钻杆与被拉塑料管连接起来，然后启动钻机回拖管。在最后一次扩孔的同时，安排人员同步作业，连接涨紧式拉管头、U型卡子、拉管盘，分动器、扩孔钻头和钻杆。以此将钻杆与被拉PE管连接起来，然后启动钻机回转拉管。因为分动器的配套，隔离了钻杆的回转运动。在管道尚未入孔、仅在地表被拖行时，观察钻机仪表显示的回拉力是否正常和稳定。在管道入孔后，回拉力会缓慢上升，最大回拉力在25吨以内，直至拉管完毕。7. 焊接：采用专用PE管热熔焊接机将每12M一根管道焊接成要求长度，为了保证焊接质量，焊接时4MP压力保压时间在10分钟以上。
