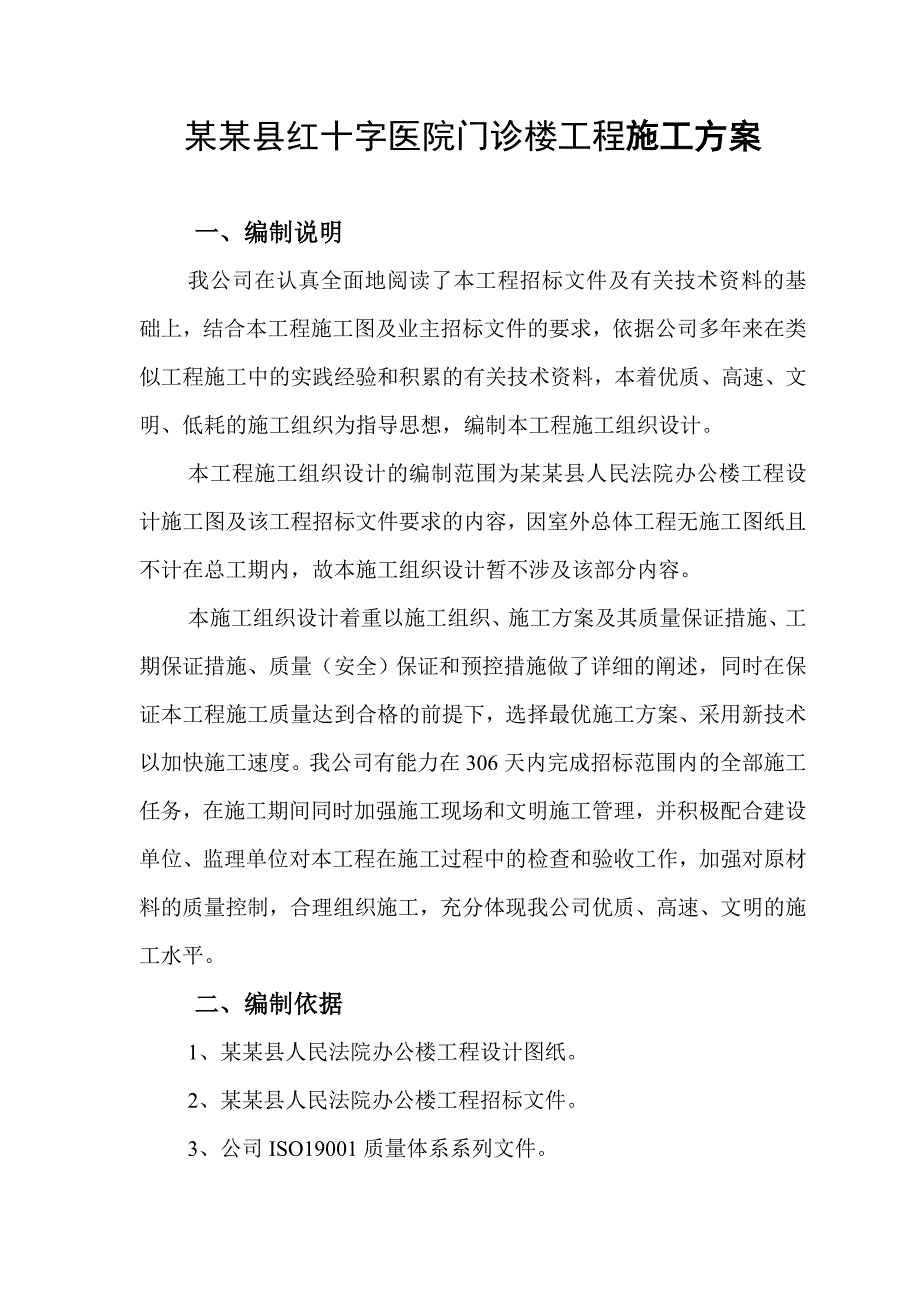

1、某某县红十字医院门诊楼工程施工方案一、编制说明我公司在认真全面地阅读了本工程招标文件及有关技术资料的基础上，结合本工程施工图及业主招标文件的要求，依据公司多年来在类似工程施工中的实践经验和积累的有关技术资料，本着优质、高速、文明、低耗的施工组织为指导思想，编制本工程施工组织设计。本工程施工组织设计的编制范围为某某县人民法院办公楼工程设计施工图及该工程招标文件要求的内容，因室外总体工程无施工图纸且不计在总工期内，故本施工组织设计暂不涉及该部分内容。本施工组织设计着重以施工组织、施工方案及其质量保证措施、工期保证措施、质量（安全）保证和预控措施做了详细的阐述，同时在保证本工程施工质量达到合格的前提

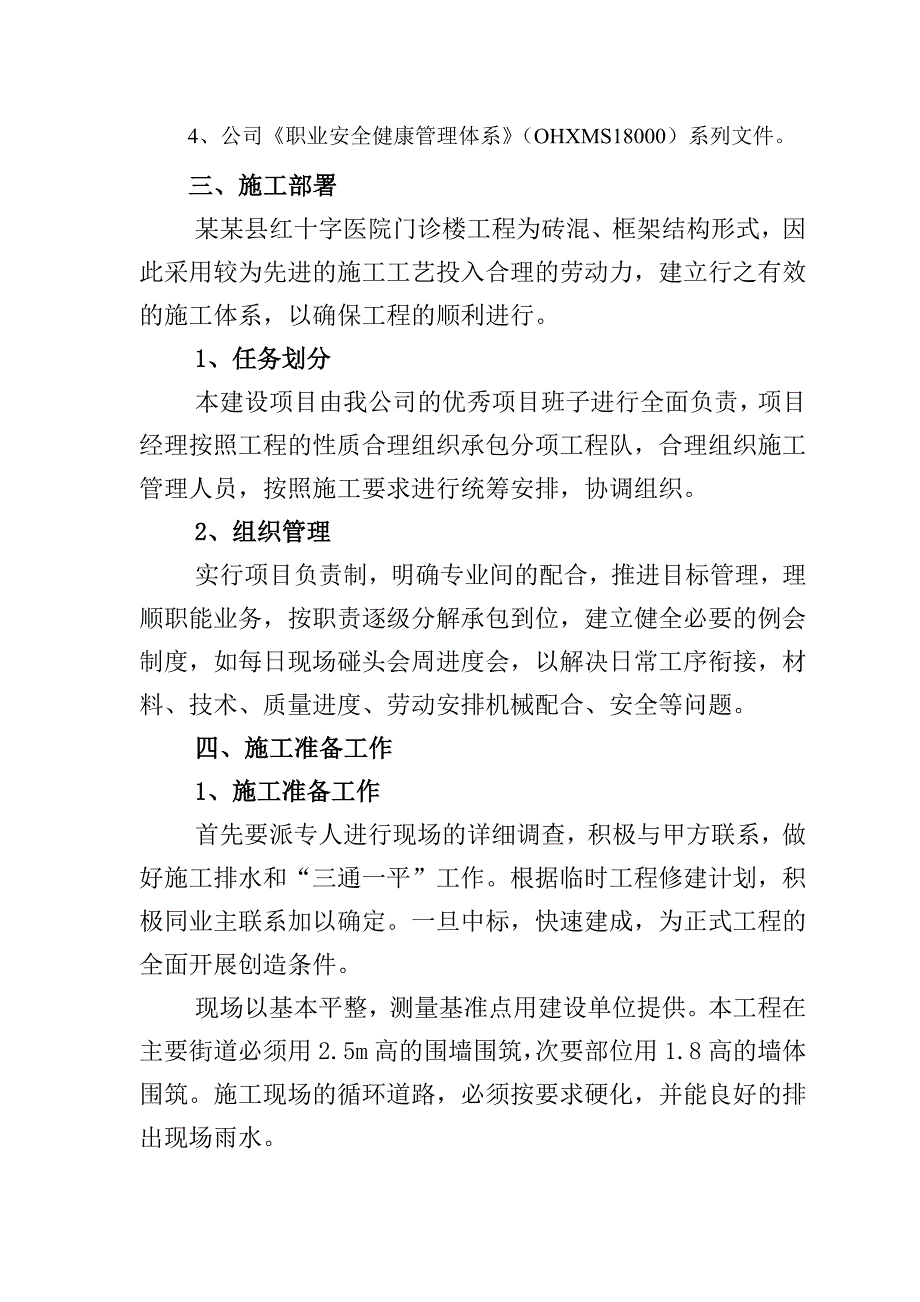

2、下，选择最优施工方案、采用新技术以加快施工速度。我公司有能力在306天内完成招标范围内的全部施工任务，在施工期间同时加强施工现场和文明施工管理，并积极配合建设单位、监理单位对本工程在施工过程中的检查和验收工作，加强对原材料的质量控制，合理组织施工，充分体现我公司优质、高速、文明的施工水平。二、编制依据1、某某县人民法院办公楼工程设计图纸。2、某某县人民法院办公楼工程招标文件。3、公司ISO19001质量体系系列文件。4、公司职业安全健康管理体系（OHXMS18000）系列文件。三、施工部署某某县红十字医院门诊楼工程为砖混、框架结构形式，因此采用较为先进的施工工艺投入合理的劳动力，建立行之有效的
3、施工体系，以确保工程的顺利进行。1、任务划分本建设项目由我公司的优秀项目班子进行全面负责，项目经理按照工程的性质合理组织承包分项工程队，合理组织施工管理人员，按照施工要求进行统筹安排，协调组织。2、组织管理实行项目负责制，明确专业间的配合，推进目标管理，理顺职能业务，按职责逐级分解承包到位，建立健全必要的例会制度，如每日现场碰头会周进度会，以解决日常工序衔接，材料、技术、质量进度、劳动安排机械配合、安全等问题。四、施工准备工作1、施工准备工作首先要派专人进行现场的详细调查，积极与甲方联系，做好施工排水和“三通一平”工作。根据临时工程修建计划，积极同业主联系加以确定。一旦中标，快速建成，为正式工

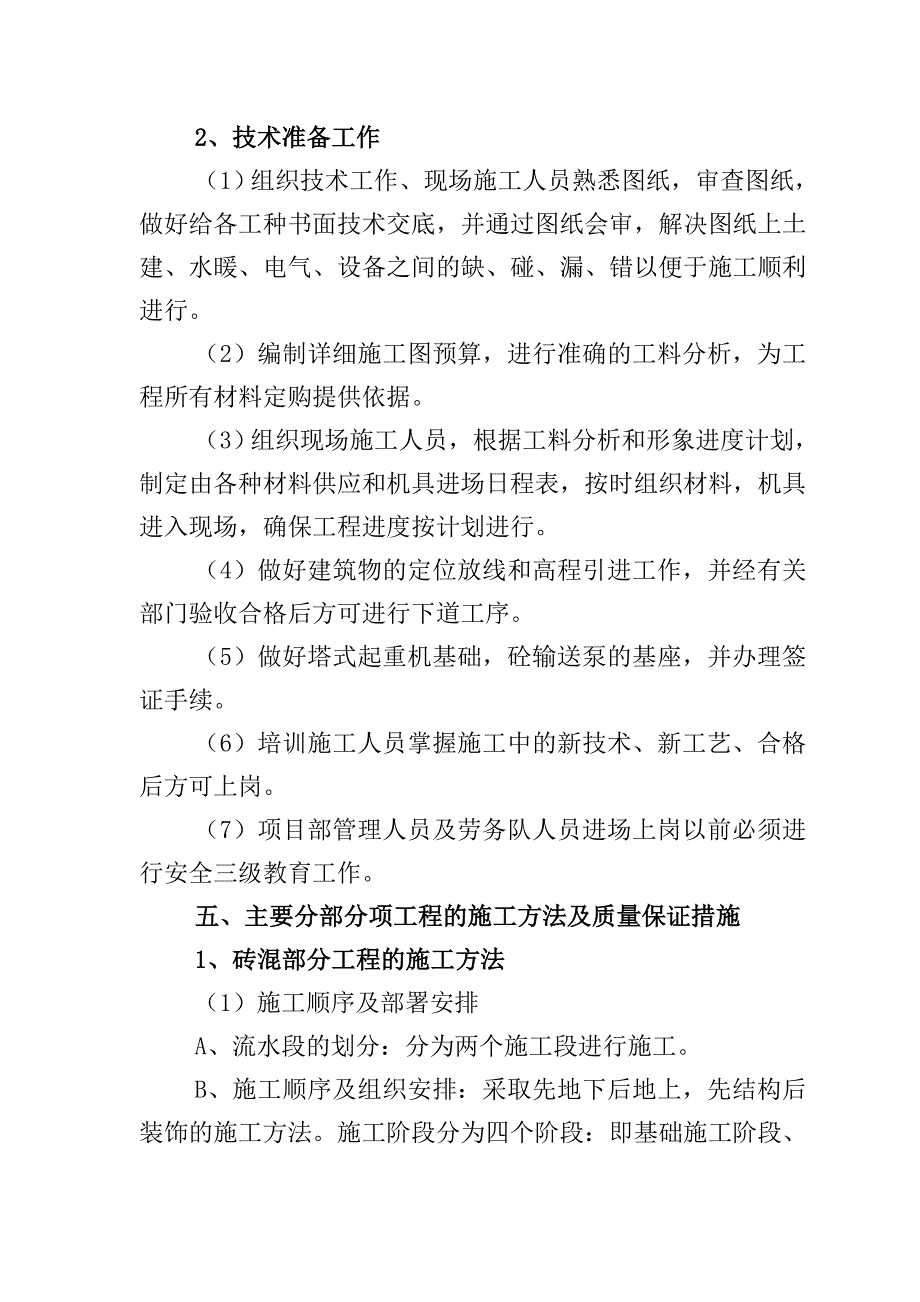

4、程的全面开展创造条件。现场以基本平整，测量基准点用建设单位提供。本工程在主要街道必须用2.5m高的围墙围筑，次要部位用1.8高的墙体围筑。施工现场的循环道路，必须按要求硬化，并能良好的排出现场雨水。2、技术准备工作（1）组织技术工作、现场施工人员熟悉图纸，审查图纸，做好给各工种书面技术交底，并通过图纸会审，解决图纸上土建、水暖、电气、设备之间的缺、碰、漏、错以便于施工顺利进行。（2）编制详细施工图预算，进行准确的工料分析，为工程所有材料定购提供依据。（3）组织现场施工人员，根据工料分析和形象进度计划，制定由各种材料供应和机具进场日程表，按时组织材料，机具进入现场，确保工程进度按计划进行。（4）
5、做好建筑物的定位放线和高程引进工作，并经有关部门验收合格后方可进行下道工序。（5）做好塔式起重机基础，砼输送泵的基座，并办理签证手续。（6）培训施工人员掌握施工中的新技术、新工艺、合格后方可上岗。（7）项目部管理人员及劳务队人员进场上岗以前必须进行安全三级教育工作。五、主要分部分项工程的施工方法及质量保证措施1、砖混部分工程的施工方法（1）施工顺序及部署安排A、流水段的划分：分为两个施工段进行施工。B、施工顺序及组织安排：采取先地下后地上，先结构后装饰的施工方法。施工阶段分为四个阶段：即基础施工阶段、主体砌筑及混凝土施工阶段、内外装饰施工阶段、暖卫电器设备安装施工阶段。（2）基础施工阶段土方工
6、程采用机械挖土方，人工修槽的方法。做好标高控制工作，以防超挖。根据地质情况做好基槽放坡工作。做好房心回填土的夯填和检验工作。（3）主体施工阶段1）砌筑工程A、内外墙砌筑采用钢爬凳作为脚手架施工，外脚手架随楼层同步搭设。B、砌墙时，内外墙全部双挂线，按皮数竿确定的砖层施工。C、做好五出五进马牙槎的砌筑质量，每隔50cm加设墙压筋。D、做好门窗洞口预埋件的留置工作，木砖要防腐，留置位置要正确。E、砌筑前砖要阴湿，杜绝干砖干墙。2）模板工程A、本工程模板采用钢木结合，木模现场加工。B、现浇板采用钢管支架竹胶合板，首层地面夯实后平铺30050木板，确保模板的强度和稳定性。C、混凝土强度达到100%方可
7、拆模。D、柱模下要留检查口和清扫口。3）钢筋工程A、钢筋现场加工，钢筋型号、规格、物理性能在经过严格预检后，方可使用。B、钢筋接头要错开，箍筋应弯135弯钩，并接口位置不应在同一位置。C、作好钢筋的防锈、防腐工作。4）混凝土工程A、混凝土搅拌时严格控制好配合比，砂、石车车过磅，水泥定量抽检，砂、石控制含泥量。B、浇灌混凝土前要清扫模板并浇水湿润，柱子根部与梁柱接槎处在清理干净的基础上，浇灌与混凝土同强度等级的水泥砂浆接槎。C、混凝土振捣采用50型插入式振动器分层振捣密实。D、浇灌完的混凝土要进入人工养护，防止暴晒。5）吊装工程吊装采用两台塔吊，进行砼和楼板的吊装，以满足施工工期的要求。（4）装
8、饰工程1、内外装饰抹灰同时进行。砖面提前浇水湿润，杜绝空鼓开裂。2、砼基层应提前两天刷砼界面剂，做好基层处理理抹灰。3、外装饰分格条要找平找直，且深浅一致。4、阴、阳角要方正顺直。（5）水电工程主要包括采暖、给排水管线、卫生洁具、电气照明、电线等安装。以上工序与土建密切配合，在室内装饰前做好预埋、剔凿等工作，管道穿楼板或穿墙洞口要预先留置。因预留孔洞位置不准，需剔凿时，不得损害结构受力钢筋。2、框架部分工程的施工方法及质量保证措施（1）施工测量1）定位放线根据设计总平面布置及城市规划的控制红线，用经纬仪、水准仪准确地测量出拟建建筑的方位，主要控制轴线及标高，并埋设引柱作为永久性的轴线控制桩，再
9、根据主要控制轴线分测出其它控制轴线。用水准仪将高程控制点引至各控制轴线的龙门板上。在现场内选不被破坏且便于测量的地方埋设几个永久性的高程控制点，便于以后测量时复测。定位测量完成后，要通知业主、监理、城建规划等部门进行验收，复核无误后，各部门有关责任人要办理好签证手续，方可进行土方开挖工序的施工。2）楼层放样楼层轴线放样采取外控投测法，将地面上的永久性控制轴线投测到施工平面内，在施工层内将轴线规方可后用墨线分弹出各主要轴线。基础施工完毕后，将平面控制轴线投测到地圈梁或基础墙的四大角，并用墨线作标记，以便上部主体结构施工放样。楼层标高控制采用钢尺在底层已浇筑完毕的墙或柱（四大角）的高程控制点向上量
10、取。3）沉降观测在距建筑物100200m处分别设置间距为2040m的3个基准点，基埋深要大于2m。其高程在埋设后10d测定，在建筑物转角和四周每隔30m设一观测点，观测点用钢制作，并埋设在便于观测的墙或柱上，在一层主体完工后进行一次沉降观测，以后每施工一层进行一次沉降观测。4）质量保证措施A、测量仪器必须经检验合格，且操作必须正确。B、测量放线时尽量在无风天气时进行。C、测量操作要由一名专职测量员进行操作。D、要保护好测量原始控制桩。E、楼层放出的主控线先要规方，而后再排放其它轴线。5）容易产生定位错误的原因A、放线简单化，灰线放好后无专人复核。B、测量仪器未校验准确。C、没有把轴线引至固定建
11、筑物上。D、放线的龙门板被边坡塌落土堆压埋没。E、运土石的车辆碰撞错位。F、测量放线中看错图、读错尺寸、拉错线而造成轴线和灰线错位。3、基础该部分的施工顺序为：土方开挖 地基验槽垫层基础下防水层防水保护层钢筋混凝土底板地下室结构找平层外墙防水涂膜防水保护层及聚苯板保护层水泥砂浆保护层回填土。垫层应随打随抹，一次压光，施工时要先贴饼，严格控制垫层上皮标高，厚度及宽度。（1）基础下防水层施工本工程采用防水涂膜。涂膜施工采用外防外刷施工工艺，施工前应等基层完全干燥后，先将基层清理干净，再涂刷两遍防水涂膜。防水保护层施工时，应注意做好成品保护工作。（2）回填土工程1）由人工回填，机械夯实。2）基础砼达
12、到设计强度，防水层及保护层验收合格后才可回填，回填前认真清理干净基槽。3）回填土前应做原土击实实验报告，基槽用靠主体边500mm以内用3：7灰土回填，干容重应满足回填土类的实验要求，同时不小于1.55g/cm3；外侧用素土回填。回填土按每层20cm分层回填夯实，土内不得有杂物。分段夯填时交接处填成阶梯形。并认真控制接槎，上下层接槎错开1000mm以下。特别是在塔基位置应重点控制。（3）模板工程模板工程是现浇混凝土工程施工中的一个重要组成部分，对于模板体系的选用和模板施工工艺的确定，直接影响到混凝土工程质量、工程进度、安全施工、降低人工费用、减少周转工具的投入都起着显要的作用，因此，施工中都将作
13、为一个主要方案进行考虑和设计。本工程的模板工程，着重从下述几个方面进行阐述和确定：1）梁板模板本工程楼层梁板模板体系采用18mm厚覆膜木胶合板模板50100mm大方梁，WDJ碗扣脚手架支撑早拆体系1200900。支模方法：首先在楼板上支立WDJ碗扣脚手架，并在立杆上安装可调顶托，然后将50100mm木方梁安放在可调顶托上，再在50100mm木方梁上按360，排放50100mm木方，上铺覆膜竹胶合板，加设1800后拆带木方梁及支撑；竹胶合板，交接缝用不干胶条贴来，以防漏浆。拆模方法：在模板混凝土浇筑后，当混凝土强度达到设计值的50%时，由于快拆体系后拆带及支撑相当于一道道结构墙，间距1800mm
14、，缩短了楼板结构跨度，根据混凝土结构工程质量验收规范，当结构跨度不大于2m时，混凝土强度达到设计值的50%便可拆模，这时即可拆除楼板下的全部碗扣脚手架及胶合板，留下后拆50100mm木方梁和之下的钢管（或碗扣）支撑，待楼板混凝土强度达到设计值的100%时再拆除，具体拆模时间，需留与楼板混凝土同条件养护下的砼试块试压结果而定。2）墙模板施工方案地下室剪力墙模板采用九夹板组合大模板配以角模，宽度以不超不定期5m为宜，超过5m时分为两块。洞口模板采用定制模板，设有双向调丝杆和加固系统，方便拆装、刚度好、避免洞口变形。大模板采用塔吊吊装，人工就位调整。1）全现浇结构九夹板组合模板安装：工艺流程：准备工
