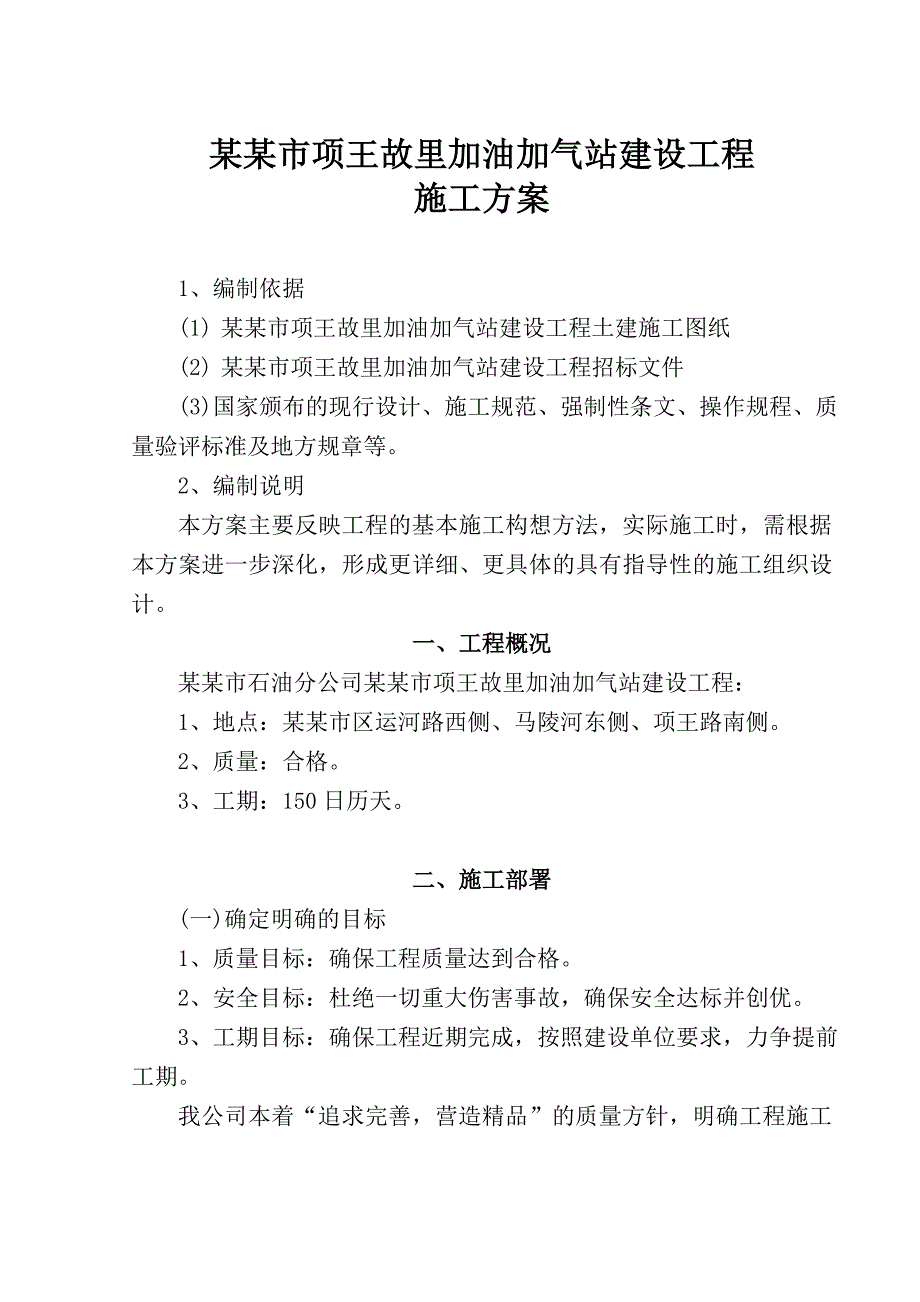

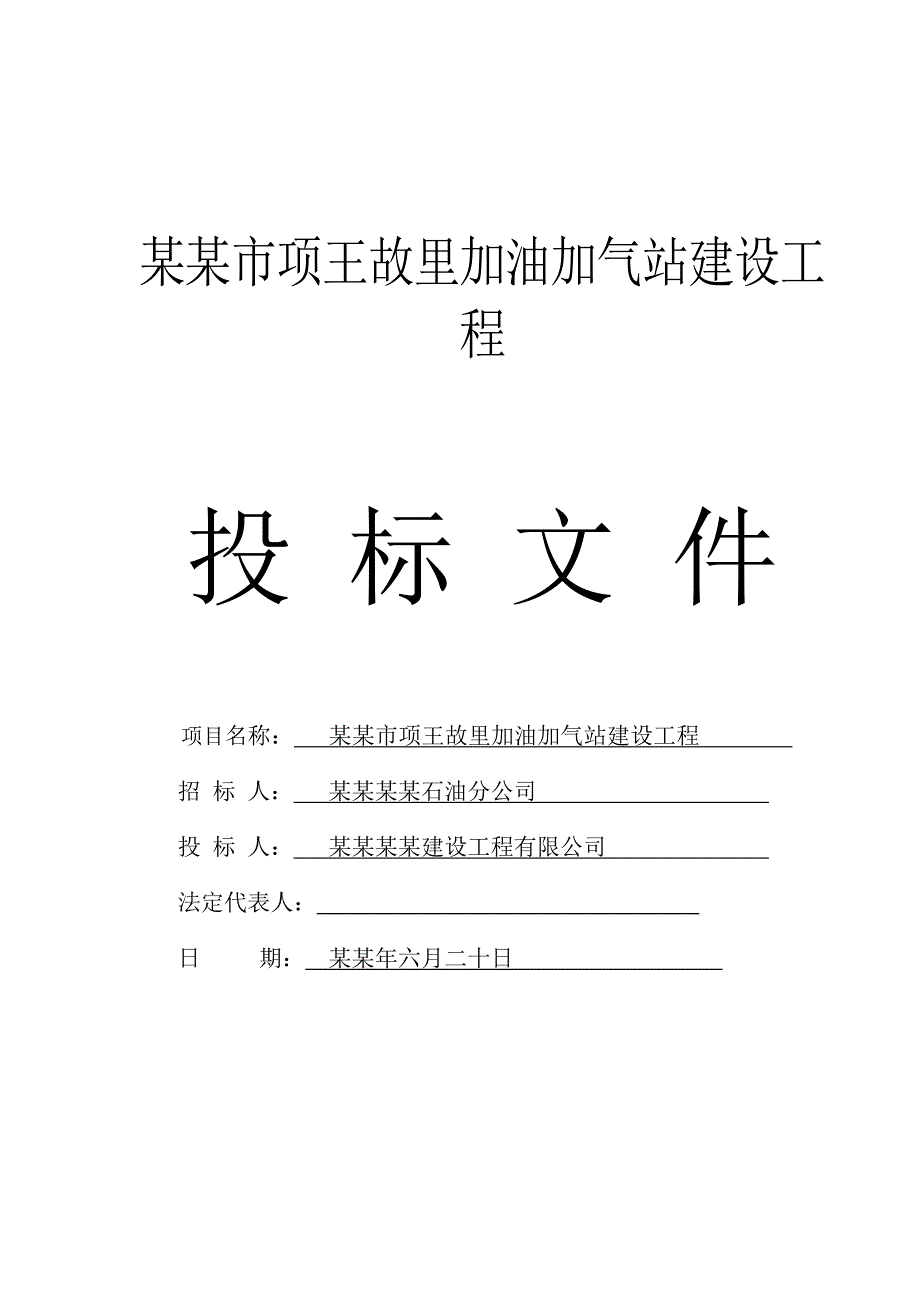

1、某某市项王故里加油加气站建设工程投 标 文 件 项目名称： 某某市项王故里加油加气站建设工程 招 标 人： 某某某某石油分公司 投 标 人： 某某某某建设工程有限公司 法定代表人： 日 期： 某某年六月二十日 某某市项王故里加油加气站建设工程施工方案 1、编制依据 (1) 某某市项王故里加油加气站建设工程土建施工图纸 (2) 某某市项王故里加油加气站建设工程招标文件 (3)国家颁布的现行设计、施工规范、强制性条文、操作规程、质量验评标准及地方规章等。 2、编制说明 本方案主要反映工程的基本施工构想方法，实际施工时，需根据本方案进一步深化，形成更详细、更具体的具有指导性的施工组织设计。一、工程概

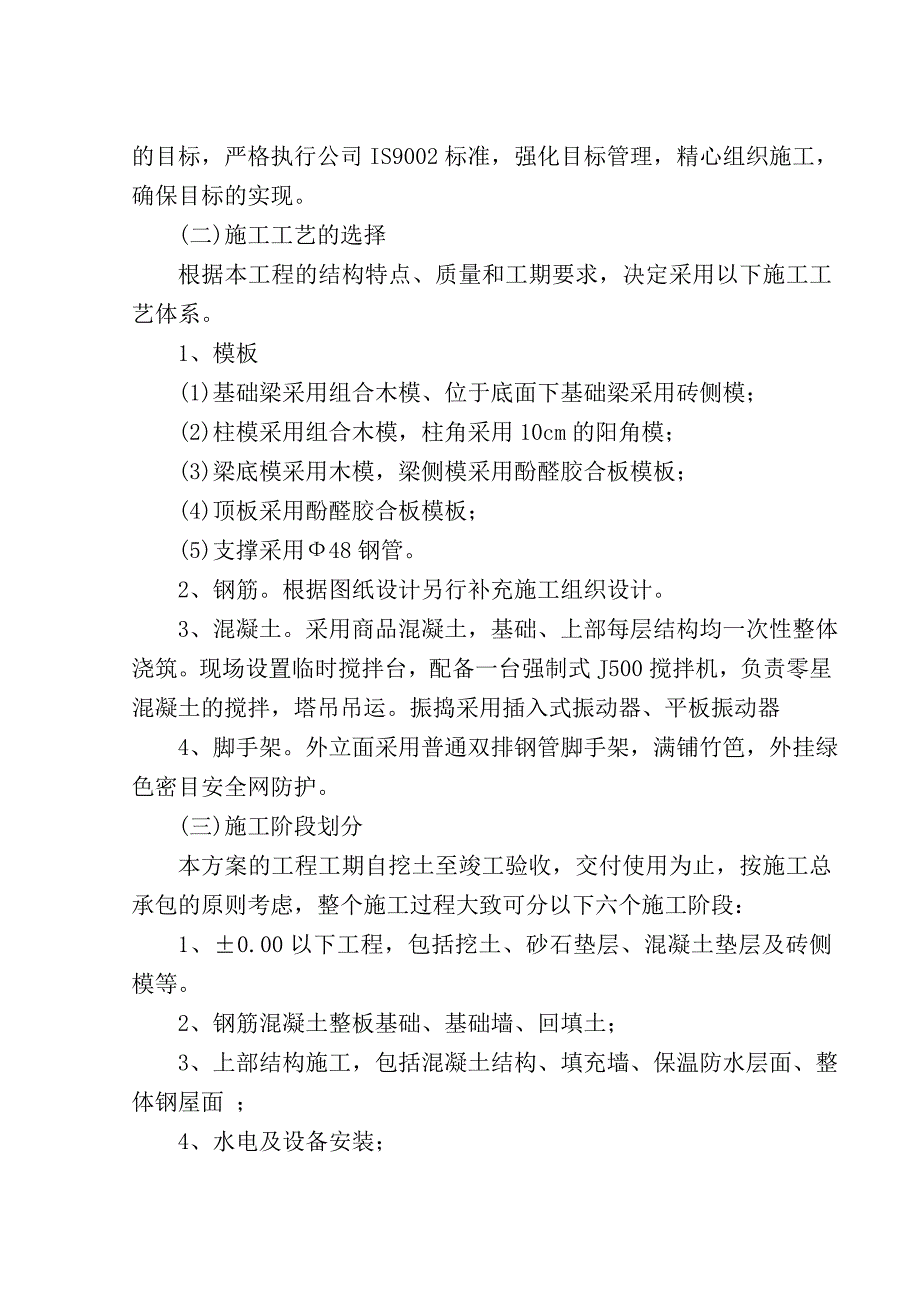

2、况某某市石油分公司某某市项王故里加油加气站建设工程：1、地点：某某市区运河路西侧、马陵河东侧、项王路南侧。 2、质量：合格。3、工期：150日历天。二、施工部署 (一)确定明确的目标 1、质量目标：确保工程质量达到合格。 2、安全目标：杜绝一切重大伤害事故，确保安全达标并创优。 3、工期目标：确保工程近期完成，按照建设单位要求，力争提前工期。 我公司本着“追求完善，营造精品”的质量方针，明确工程施工的目标，严格执行公司IS9002标准，强化目标管理，精心组织施工，确保目标的实现。 (二)施工工艺的选择 根据本工程的结构特点、质量和工期要求，决定采用以下施工工艺体系。 1、模板 (1)基础梁采用
3、组合木模、位于底面下基础梁采用砖侧模； (2)柱模采用组合木模，柱角采用10cm的阳角模； (3)梁底模采用木模，梁侧模采用酚醛胶合板模板； (4)顶板采用酚醛胶合板模板； (5)支撑采用48钢管。 2、钢筋。根据图纸设计另行补充施工组织设计。 3、混凝土。采用商品混凝土，基础、上部每层结构均一次性整体浇筑。现场设置临时搅拌台，配备一台强制式J500搅拌机，负责零星混凝土的搅拌，塔吊吊运。振捣采用插入式振动器、平板振动器 4、脚手架。外立面采用普通双排钢管脚手架，满铺竹笆，外挂绿色密目安全网防护。 (三)施工阶段划分 本方案的工程工期自挖土至竣工验收，交付使用为止，按施工总承包的原则考虑，整个
4、施工过程大致可分以下六个施工阶段： 1、0.00以下工程，包括挖土、砂石垫层、混凝土垫层及砖侧模等。 2、钢筋混凝土整板基础、基础墙、回填土； 3、上部结构施工，包括混凝土结构、填充墙、保温防水层面、整体钢屋面 ； 4、水电及设备安装； 5、室外总体工程。 以上施工阶段既自成系统，又相互联系，因此，在施工过程中，大量采用平面流水、主体交叉、分段的作业方式组织施工，使相关的施工阶段做到衔接紧密、穿插有序，以保证工期。三、施工准备 为使工程顺利安全地进行施工，施工前的准备工作十分重要。中标及进场后，应提前做好以下几个方面的准备工作； (一)技术准备工作 1、中标后，立即组织各专业工程有关人员熟悉图
5、纸，组织图纸预审，准备图纸会审，即使解决设计与施工之间的矛盾。 2、组织人员计算工程量，编制施工预算，制订材料进场计划。 3、组织技术人员详细编制各分阶段的施工方案，熟悉并掌握新工艺、新技术的运用。 4、配合建设方，对规划红线、城市坐标点及水平基准点进行检验复测工作，办好移交手续。 5、了解建筑物场地地下管线的分布情况，准备挖土。 (二)组织准备工作 1、项目管理人员的配备 为了优质高效地完成施工任务，我公司将充分发挥大兴建筑企业综合实力强，施工总承包经验丰富的优势，挑选具有类似工程施工经验的优秀管理人员组织施工总承包管理班子16人左右，以确保现场各项施工管理工作能步步到位，有关项目管理岗位设
6、置详见附后的项目管理体系图。 2、劳动力的组织 本工程按平面流水、立体交叉作业方式组织施工，劳动力的组织的特点是，劳动力分布面大、多种专业配合施工的要求高，各个施工阶段穿插进行。针对上述特点，我公司发挥大型企业独立承包能力强及土建、安装、装饰等各类专业队伍配合齐全的优势，抽调技术水平高、作业能力强的施工队伍，以满足本工程劳动力组织的、需要，根据各阶段所需工程人数的不同，合理调度，确保各阶段施工计划工期目标的实现，从而保证工程的计划总工期。 3、机构设备、周转材料进场组织 根据工程进度情况，分阶段及时组织调拨工程所需机械设备、周转材料的进场，保证工程施工的顺利进行，确保工程工期。 (三)现场准备
7、工作 1、临时设施的搭设 根据工程预算总工日和计划工期的测算，正常劳动力需要30人左右，高峰达10人，计划建5间宿舍，建设工地食堂3间，工地办公室4间可满足办公需要，另建机修间2间、工具五金仓库2间、水泥仓库、配电房、门卫室等。 2、工地用电量的估算及线路的铺设 (1)本工程施工用电量最大时间在主体结构施工时，根据主体结构施工配置机械用电总功率(如下表)，可计算得到。施工机构配置一览表序号机构名称台数功率(KW)合计功率(KW)备注1J500砼搅拌机118362钢筋切断机17.57.53钢筋弯曲机2364电渣压力焊机JZF750245KVA90KVA5对焊机UN-1501150KVA150KV
8、A6电焊机115KVA60KVA7插入振动器11.14.48平板振动器11.51.59高压水泵17.571510砂浆机131211木工机械2816 (2)线路的铺设 设备标准配电箱：搅拌台一只，钢筋加工场一只，生活照明一只，机修间一只，主体建筑两只，共需标准配电箱七只。项目管理组织机构体系图安全员材料员会计员资料员测量员质检员施工员保管员核算员项目副经理水电负责人技术负责人项目经理木工组瓦工组钢筋工组机电组水电组脚手组起重工组装饰组后勤组劳动力配备计划表工种人 数基础施工阶段结构施工阶段装饰施工阶段木工155015钢筋工30302瓦工404015粉刷工60机电工443起重工444架子工128防
9、水等专业工20普通工151515安装工81525装饰工30后勤管理161616合 计132186213说明：以上表中计划人数非绝对数，实际施工中，应根据进度要求和实物工作量进行合理度。四、施工总平面布置 施工总平面的总体设想：由于工程现场较广阔，临时围墙完好，应根据原有建筑物和新建工程的位置，按照省级文明工地的标准，结合现场布置的需要，务求做到合理协调、区域分开。各功能科室要标牌明显，室内布置整齐，宿舍统一床架，统一发床上用品。做到宿舍文明整洁，现场道路通畅，特别是行人通道，要加强安全防护。 (一)现场道路 从大道入口向内，铺设6m宽砼简易道路，作为施工现场内运输主要干道，另外铺设4m宽简易砼
10、道路进入施工操作区，做好运输车辆的合理调度，以满足材料、机械进入施工现场的要求。 (二)现场用水 进场后进水总管上安好水表，砌筑好水表井，然后发流一路道搅拌台，一路到生活区，结构楼层的施工用水可在地面砌筑一只蓄水量为25立方米的临时水池，竖立管逐层跟上，用高压水泵将水供应到各楼层，消防用水利用市政消火栓供应，竖立管著称跟上，现场上其它部位少量的用水可用小管井的镀锌管接入。 (三)现场排水 整个施工现场做环通的排水明沟。主楼的四周、搅拌台处以及堆场周围做好排水明沟，将雨废水通过有组织地排入设定的沉淀池，在排放至市政窨井中，沉淀池需要经常清理，窨井定期组织疏通。 (四)设备布置 从基础施工阶段开始
11、，设一台搅拌机和一台砂浆机，负责现场零星砼的搅拌和砌筑、粉刷用砂浆的搅拌，磅称人工计量。 钢筋机械统一合理安置在钢筋加工棚中。 车床、台钻、切割机等布置在机修间。 木工机械布置在木工间内。 (五)现场用电 在变压器处建立配电房。结构施工时，需要布置两路电线至各个配电箱，各路配电导线的选择，必须同时满足以下基本要求：(1)保证不会因一般机械损伤折断；(2)能承受负载电流长时间通过所引起的升温；(3)导线上引起的电压将必须在一定限度之内，因此，根据现场实际，各配电箱用电功率，布线距离等通过公式计算和查表可得知线路的导线截面来选择线径。 具体见附表。五、主要分部项目工程施工方案 (一)工程测量 根据
12、规划红线位置、直角坐标控制点和城市永久水准点，在现场设立测点，建立控制轴线网和标高控制水准点，作为建筑物轴线定位与复核、标高控制与沉降观测得依据。 1、0.00以下轴线定位 采用设置龙门点与地埋点想结合，设在距基坑2-3m处及围墙上，离主控轴线1000mm的位置，每个平面施工段各设四条控制线，形成控制线网。主要测量内容为： (1)基础梁槽、承台坑的开挖位置； (2)承台、基础梁的位置放线； (3)柱脚、基础墙的位置放线。 (4)0.00面内控点的设定。 2、在0.00低平上设定内控点(回填土夯实，浇砼墩)，作为上部结构轴线垂直控制测量的依据。在控制点处预埋-150*150*6铁板，在铁板上刻十
13、字线，并冲出中心点，该点应该是控制轴线的交叉点，复核无误后，方可作为测量的控制点。铁板埋置以高出砼面1cm为宜，不用时加以保护。随后，在每层发上对应控制点位置留洞200*200，以便向上传递控制点进行定位测量。 3、轴线投测、搞成控制用激光经纬仪与水准仪相结合的方法。偏差控制在2mm，累计误差不大于10mm。高程控制实行每层均从原始点拉通尺测量，避免逐层引测发生的累计误差。 4、沉降观测：在在建筑物四角转角处、中间每隔10-20m的轴线框架柱上埋设沉降观测点，埋置构造做法见附图。埋设应牢固、稳定能长期保存。 观测点稳固后即开始观测，结构施工阶段每完成一层观测一次，装饰阶段每半个月观测一次，竣工后当年每三个月观测一次，第二年6个月一次，第三年起，每年一次直到稳定。根据测绘部门提供的城市水准点作为基点，引测施工现场内，设置2个水准控制点，经有关部门复测后作为施工用水准点，做法见附图，做好对各埋点的保护。 5、主要测量工具 a、激光经纬仪 b、水准仪 c、钢卷尺 6
