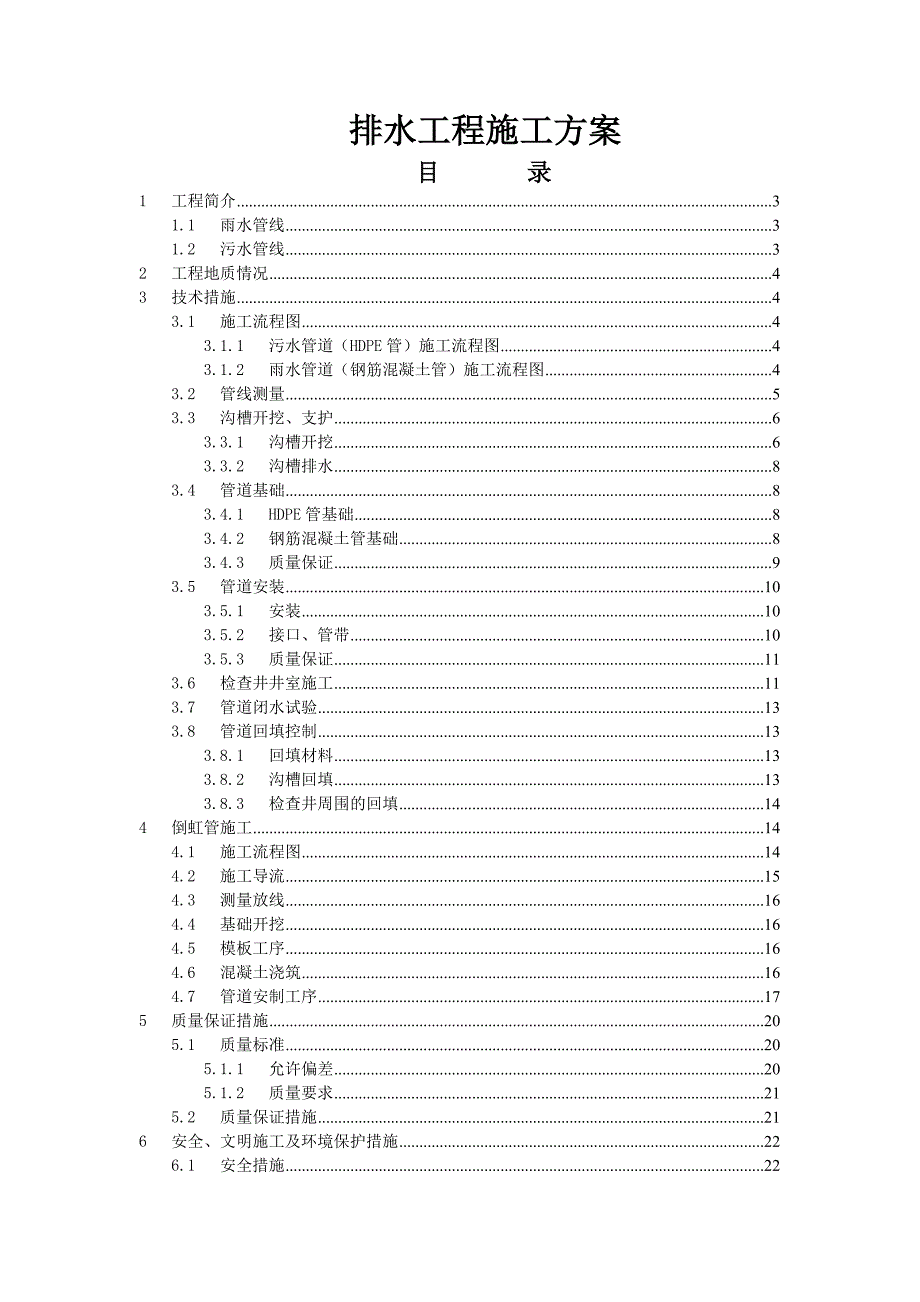

1、 排水工程施工方案目 录1工程简介31.1雨水管线31.2污水管线32工程地质情况43技术措施43.1施工流程图43.1.1污水管道（HDPE管）施工流程图43.1.2雨水管道（钢筋混凝土管）施工流程图43.2管线测量53.3沟槽开挖、支护63.3.1沟槽开挖63.3.2沟槽排水83.4管道基础83.4.1HDPE管基础83.4.2钢筋混凝土管基础83.4.3质量保证93.5管道安装103.5.1安装103.5.2接口、管带103.5.3质量保证113.6检查井井室施工113.7管道闭水试验133.8管道回填控制133.8.1回填材料133.8.2沟槽回填133.8.3检查井周围的回填144倒

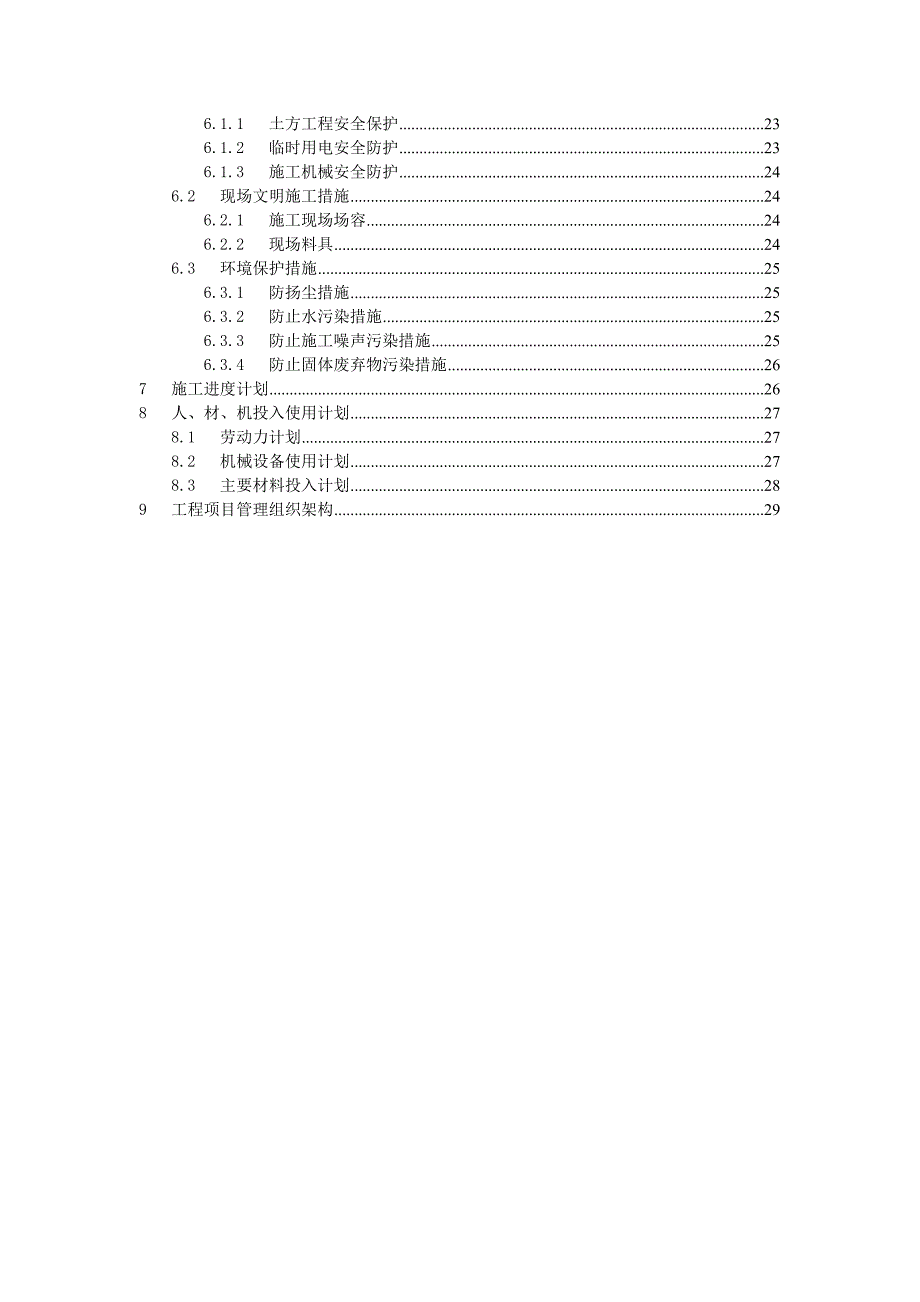

2、虹管施工144.1施工流程图144.2施工导流154.3测量放线164.4基础开挖164.5模板工序164.6混凝土浇筑164.7管道安制工序175质量保证措施205.1质量标准205.1.1允许偏差205.1.2质量要求215.2质量保证措施216安全、文明施工及环境保护措施226.1安全措施226.1.1土方工程安全保护236.1.2临时用电安全防护236.1.3施工机械安全防护246.2现场文明施工措施246.2.1施工现场场容246.2.2现场料具246.3环境保护措施256.3.1防扬尘措施256.3.2防止水污染措施256.3.3防止施工噪声污染措施256.3.4防止固体废弃物污染

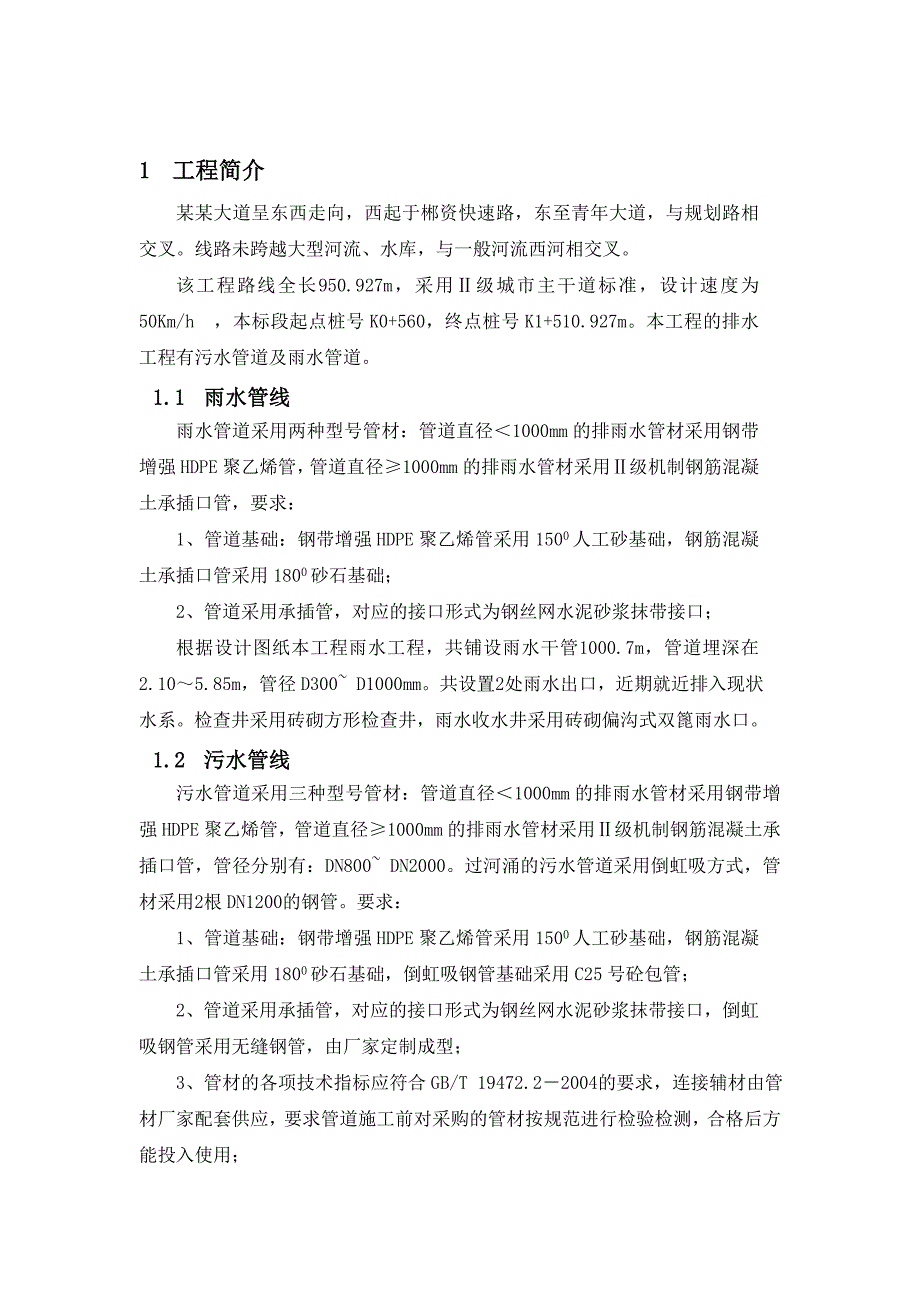

3、措施267施工进度计划268人、材、机投入使用计划278.1劳动力计划278.2机械设备使用计划278.3主要材料投入计划289工程项目管理组织架构291 工程简介某某大道呈东西走向，西起于郴资快速路，东至青年大道，与规划路相交叉。线路未跨越大型河流、水库，与一般河流西河相交叉。该工程路线全长950.927m，采用级城市主干道标准，设计速度为50Km/h ，本标段起点桩号K0+560，终点桩号K1+510.927m。本工程的排水工程有污水管道及雨水管道。1.1 雨水管线雨水管道采用两种型号管材：管道直径1000mm的排雨水管材采用钢带增强HDPE聚乙烯管，管道直径1000mm的排雨水管材采用级
4、机制钢筋混凝土承插口管，要求：1、管道基础：钢带增强HDPE聚乙烯管采用1500人工砂基础，钢筋混凝土承插口管采用1800砂石基础；2、管道采用承插管，对应的接口形式为钢丝网水泥砂浆抹带接口；根据设计图纸本工程雨水工程，共铺设雨水干管1000.7m，管道埋深在2.105.85m，管径D300 D1000mm。共设置2处雨水出口，近期就近排入现状水系。检查井采用砖砌方形检查井，雨水收水井采用砖砌偏沟式双篦雨水口。1.2 污水管线污水管道采用三种型号管材：管道直径1000mm的排雨水管材采用钢带增强HDPE聚乙烯管，管道直径1000mm的排雨水管材采用级机制钢筋混凝土承插口管，管径分别有：DN80
5、0 DN2000。过河涌的污水管道采用倒虹吸方式，管材采用2根DN1200的钢管。要求：1、管道基础：钢带增强HDPE聚乙烯管采用1500人工砂基础，钢筋混凝土承插口管采用1800砂石基础，倒虹吸钢管基础采用C25号砼包管；2、管道采用承插管，对应的接口形式为钢丝网水泥砂浆抹带接口，倒虹吸钢管采用无缝钢管，由厂家定制成型；3、管材的各项技术指标应符合GB/T 19472.22004的要求，连接辅材由管材厂家配套供应，要求管道施工前对采购的管材按规范进行检验检测，合格后方能投入使用；根据设计图纸本工程污水工程，共铺设污水干管1411.9m，管道埋深在2.087.46m，检查井采用砖砌直径1000
6、1250mm方形检查井。2 工程地质情况排水工程施工是在路基完成后再开挖施工的，里程K0+560K1+220段为深开挖路垫，地质自上而下划分为粉质黏土、强风化粉砂质泥岩和中风化粉砂质泥岩; 里程K1+338K1+510.927段为填方路段，地质自上而下划分为回填粉质黏土、粉质黏土、强风化粉砂质泥岩。3 技术措施3.1 施工流程图3.1.1 污水管道（HDPE管）施工流程图施工前准备测量放线沟槽开挖沟槽验收20cm砂石基础检查验收检查验收管道安装与连接（热熔连接）砌筑检查井检查验收闭水试验回填3.1.2 雨水管道（钢筋混凝土管）施工流程图测量放线沟槽开挖及支护管道平基管道安装回填接口、管带、砌筑
7、井模板安装槽底处理与验收检查验收检查验收检查验收180混凝土基础模板安装检查验收3.2 管线测量（1）将水准点引测进入施工区域内，作为施工测量依据，同时所有控制点必须经过校核并经过监理复核后方可使用。（2）严格按施工图定出管线平面位置，包括管中心线和开槽边线。定线完毕后，经有关部门校核后方可使用。（3）拉边线和高程桩线控制管道中心与高程，采用边线稳管，具体操作：安外径相同的管时，用尺量取管外皮距边线的距离，与选定的常数相比，不超过允许偏差时为正确；安装外径不同的管时，用水平尺找管中，量取至边线的距离，与给定管外径的1/2加上常数相比，不超过允许偏差为正确。对管道高程控制的具体操作为：根据给定的
8、高程下反数，在高程尺杆上量好尺寸，刻写上标记，经核对无误进行安管。安管时，将高程线绷紧，把高程尺杆下端放至管内底上，并立直，当尺杆上标记与高程线距离不超过允许偏差时为正确。3.3 沟槽开挖、支护现场沟槽施工前，土路床已经施工完成，经计算本工程沟槽基坑深度为3.145.01m。开槽时严格按规范及设计图纸要求进行放坡。3.3.1 沟槽开挖开挖以机械挖土为主，人力挖土配合。在开挖前，对沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。挖土过程中管理人员应在现场指挥并应经常检查基坑的净空尺寸和中心位置，确保基坑中心偏移符合规范要求。1、采用机械挖土，为防止超挖并保证槽底土壤不被扰动
9、或破坏，挖至设计标高前20-30cm时用人工开挖至设计高程，检修平整。2、沟槽分层开挖，每层高度为1m，弃土随挖随运走。3、沟槽地质为土质良好的粘土。放坡要求：坡度为10.75；4、堆土距沟槽边缘不小于1m，且高度不应超过1.5m；5、开挖沟槽的深度超过3m 时应分层开挖，每层的深度不超过2.5m；6、分层开挖时沟槽的层间留平台宽度不应小于1m；7、管道一侧工作面宽度对照表8、沟槽开挖断面示意图，看下图：3.3.2 沟槽排水地表排水：管槽外两侧筑小土堤截水，以防地表水倒灌入施工管槽内。管槽内排水：管槽内两侧设2020cm排水沟及集水井，集水井每侧30m设一个，其长宽高为303040cm。抽水工
10、作应及时进行，保证槽底土不受水浸泡，以避免地基承载力下降。3.4 管道基础沟槽底不得超挖和扰动，若出现沟槽底地基局部超挖或发生扰动时，处理应符合下列规定：超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。排水不良造成地基土扰动时，按以下方法处理：扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，再用砾石填充空隙并找平表面。3.4.1 HDPE管基础采用20cm砂石基础1、 铺前沟槽底应清浮土，基础底下如遇上孔洞、沟、井应加以填实并找平表面，经
11、监理工程师及设计人员验槽后方可下一步施工。2、 测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道砂石基础的标高。3、 铺筑时应边铺边检平，并用平板振动器在砂石面上予以振动压实。3.4.2 钢筋混凝土管基础管道采用1800砂石基础，砂石最大粒径不大于25mm，遇地下水时，应采用可靠降水措施，将地下水降至槽底以下不小于0.5m，做到干槽施工，详细尺寸按以下基础断面进行施工，砂石基础施工时应严格按水平控制，振捣夯实。详细施工按下图及数据表施工：图中相关尺寸按以下数据表：3.4.3 质量保证1、保证项目： 砂石基础密实度要满足设计要求，混凝土基础强度要满足设计要求，平基面须符合
12、高程及纵坡设计要求，井位基础砼符合设计井底高程。2、应注意的质量问题： 基础面严格按设计纵坡取面找平。3.5 管道安装3.5.1 安装施工前，对管材、管件等做一次外观检查，发现有问题的均不能使用；下管前，要清理管坑内杂物，然后在平基上弹放管道中线，复核平基面标高。由于其高密度聚乙烯（HDPE）管管身重量轻，所以采用人工下管；钢筋混凝土管，由机械运到指定位置后采用816t吊车下管，在安装过程中不得与沟壁和沟底激烈碰撞，下管时应将管道排好，然后对线校正，严格控制中线和标高，对中方法采用中心线法和边线法。3.5.2 接口、管带HDPE管HDPE管道接口采用承插式接口，施工前应对管口周围擦干净，插口端
13、不宜插到承口底部，应留出不小于10mm的伸缩空隙，插入前应在插口端外壁做出插入深度标记；插入完毕后，承插口周围空隙均匀，连接的管道平直。管道插接完成后，将夹紧带放置于承口环槽部位，无环槽时，夹紧带放置于距管端40mm处，然后用夹紧工具夹紧至承插口无间隙，搬直预埋电熔丝接头，插入电熔封接机连接器上，用螺栓紧固。通电熔接，通电时要特别注意的是连接电缆线不能受力，以防短路。通电时间根据管径大小相应设定。通电完成后，取走电熔接设备，让管子连接处自然冷却。自然冷却期间，保留夹紧带和支撑环，不得移动管道。只有表面温度低于60时，才可以拆除夹紧带，进行下面的工作。钢筋混凝土管钢筋混凝土管采用承插式接口，在安
