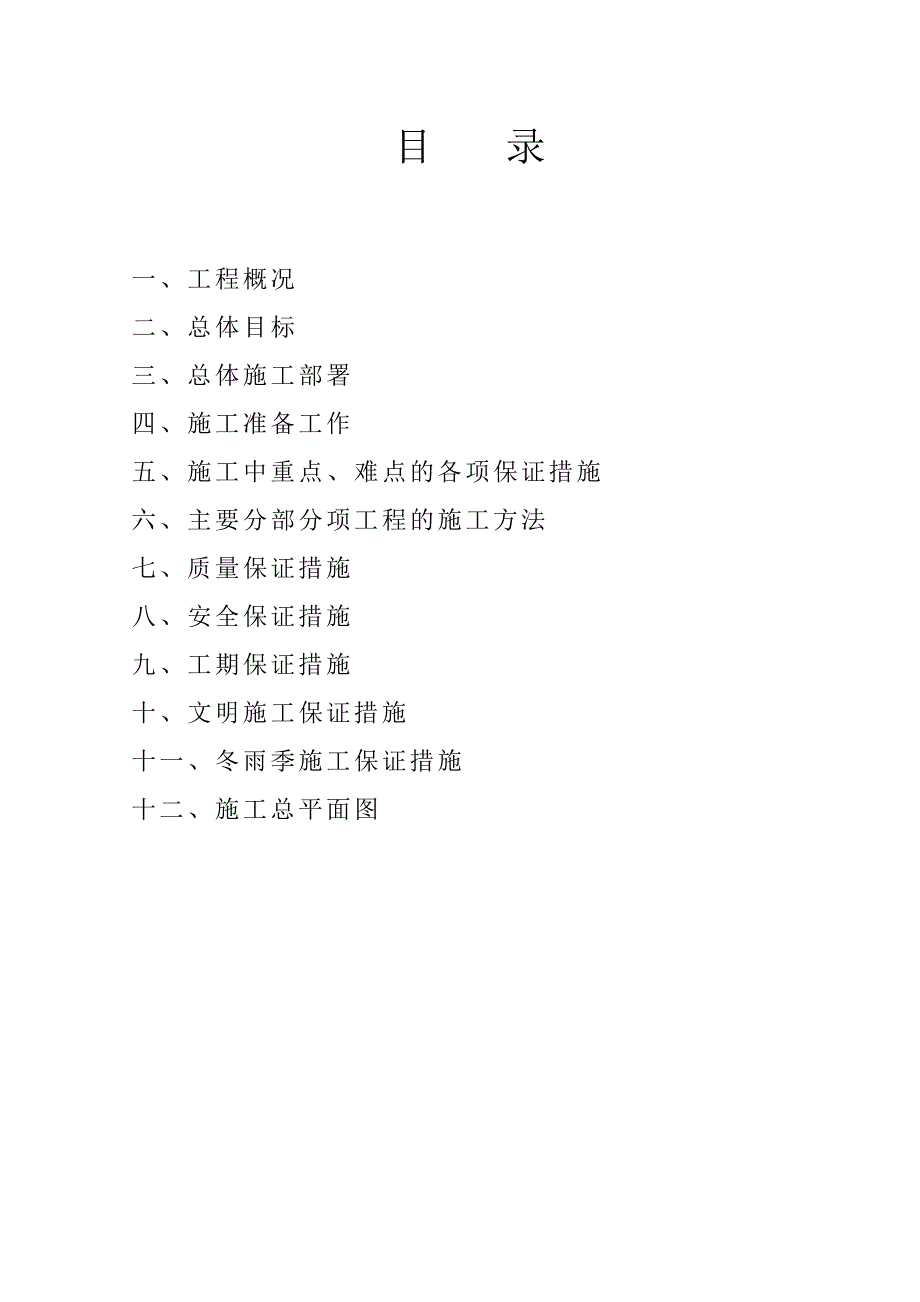

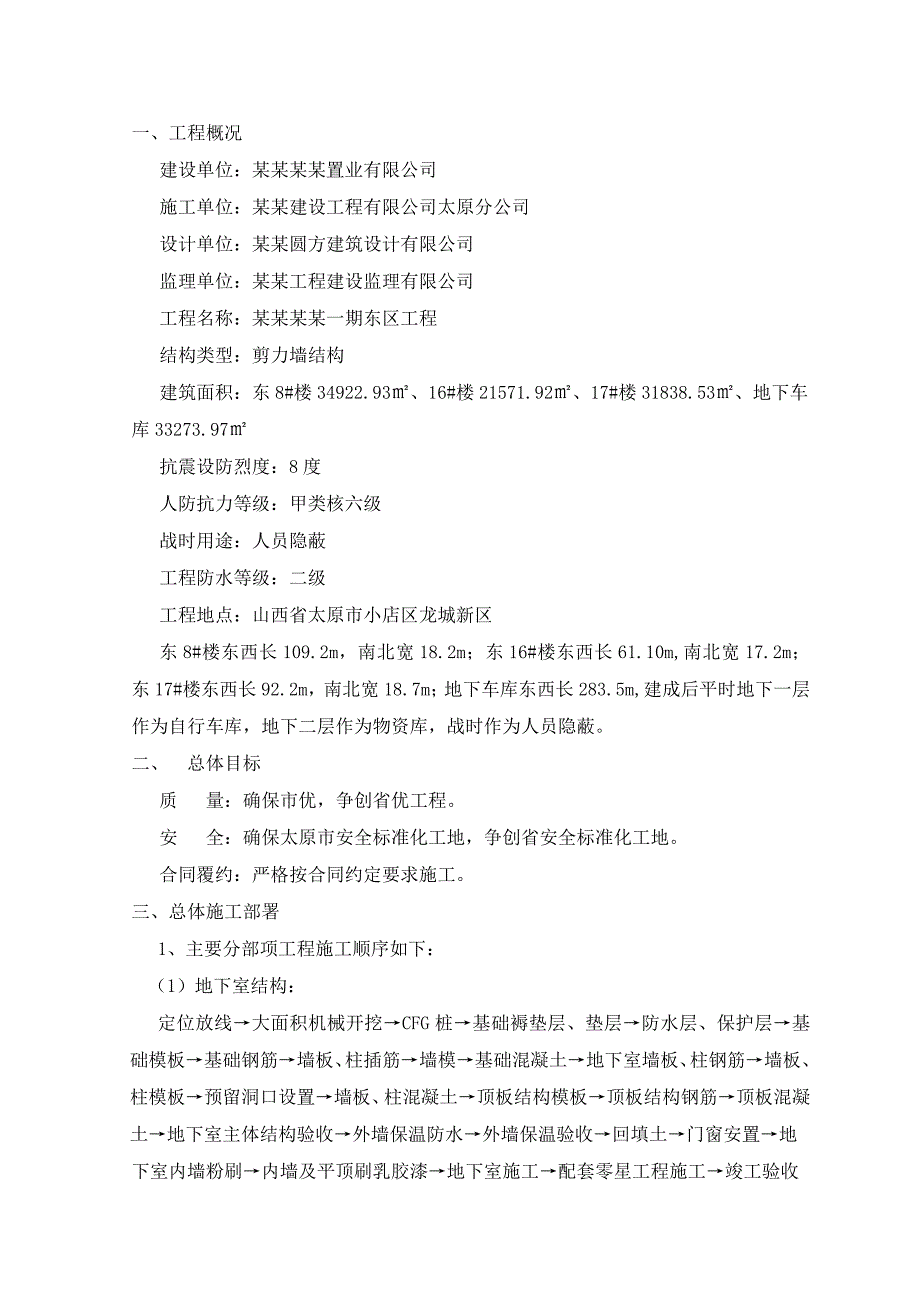

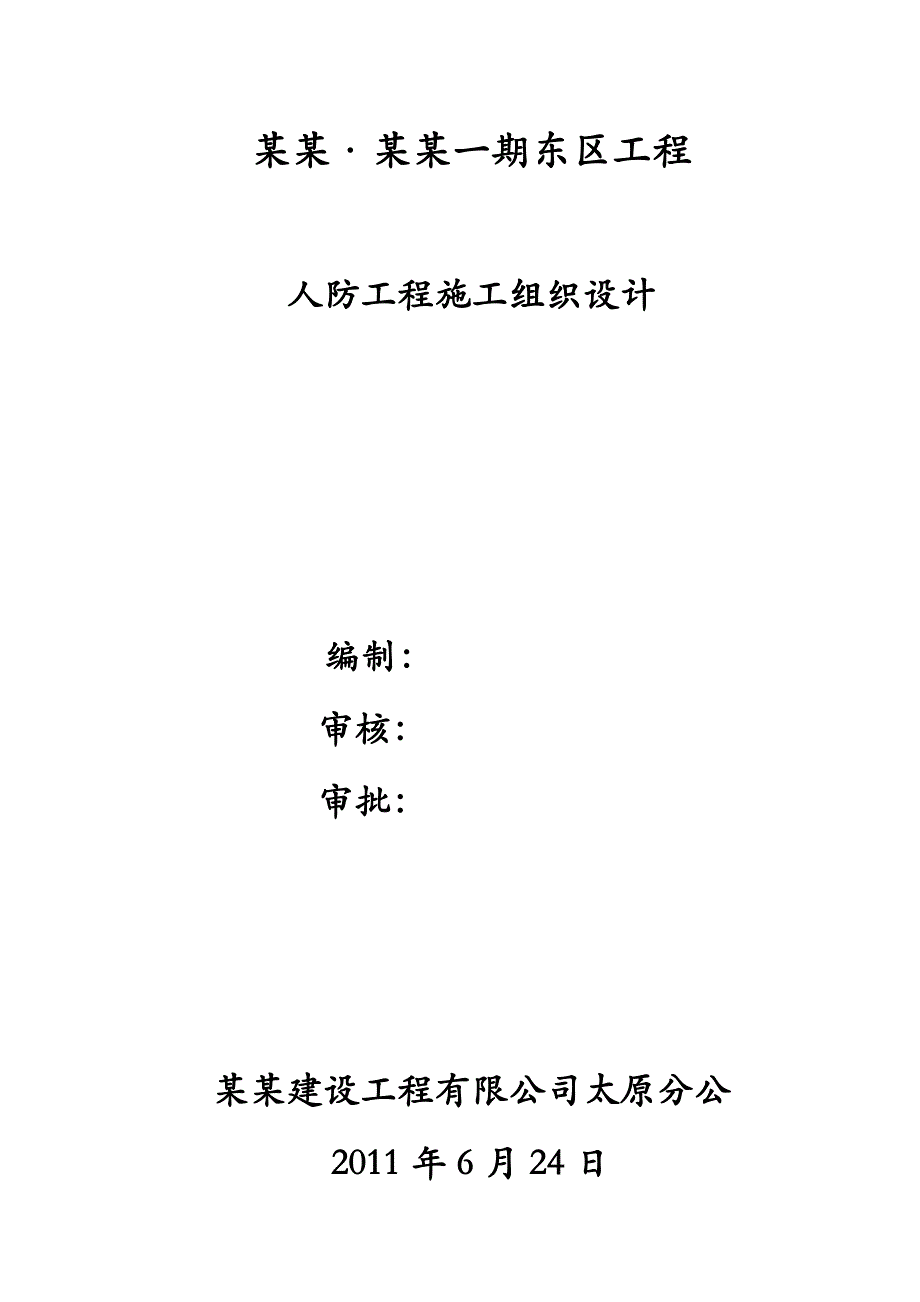

1、某某某某一期东区工程人防工程施工组织设计 编制： 审核： 审批：某某建设工程有限公司太原分公 2011年6月24日目 录一、工程概况二、总体目标三、总体施工部署四、施工准备工作五、施工中重点、难点的各项保证措施六、主要分部分项工程的施工方法七、质量保证措施八、安全保证措施九、工期保证措施十、文明施工保证措施十一、冬雨季施工保证措施十二、施工总平面图一、工程概况建设单位：某某某某置业有限公司施工单位：某某建设工程有限公司太原分公司设计单位：某某圆方建筑设计有限公司监理单位：某某工程建设监理有限公司工程名称：某某某某一期东区工程结构类型：剪力墙结构 建筑面积：东8#楼34922.93、16#楼21
2、571.92、17#楼31838.53、地下车库33273.97抗震设防烈度：8度人防抗力等级：甲类核六级战时用途：人员隐蔽工程防水等级：二级工程地点：山西省太原市小店区龙城新区 东8#楼东西长109.2m，南北宽18.2m；东16#楼东西长61.10m,南北宽17.2m；东17#楼东西长92.2m，南北宽18.7m；地下车库东西长283.5m,建成后平时地下一层作为自行车库，地下二层作为物资库，战时作为人员隐蔽。二、 总体目标质 量：确保市优，争创省优工程。安 全：确保太原市安全标准化工地，争创省安全标准化工地。合同覆约：严格按合同约定要求施工。三、总体施工部署1、主要分部项工程施工顺序如下
3、：（1）地下室结构：定位放线大面积机械开挖CFG桩基础褥垫层、垫层防水层、保护层基础模板基础钢筋墙板、柱插筋墙模基础混凝土地下室墙板、柱钢筋墙板、柱模板预留洞口设置墙板、柱混凝土顶板结构模板顶板结构钢筋顶板混凝土地下室主体结构验收外墙保温防水外墙保温验收回填土门窗安置地下室内墙粉刷内墙及平顶刷乳胶漆地下室施工配套零星工程施工竣工验收（2）安装工程：本工程安装分项与土建密切配合，同步进行。具体施工顺序为：基础接地、避雷系统安装及各类套管预埋混凝土中各类套管、箱盒预埋及给排水立管安装水电及消防安装主要阶段（与土建装饰同时进行）电气设备调试、运行及管道冲洗、试压。（3）室外道路及配套设施的施工顺序：
4、地下室坡道回填土地下管线工程室外道路、场地基层、面层室外零星项目室外工程验收。四、施工准备工作1、施工机具选用机 械 进 场 计 划 表序号机具名称规格型号单位数量功率（KW)进场日期1长螺旋钻孔机JZB90台330*3根据施工进度要求提前安排相应机械进场2钢筋弯曲机WJ40-1台15.53插入式震捣机SG-26X台62.2*64平板震动机P2-50台12.25木工机械/套196蛙式打夯机HJ-75台22*27钢筋切断机QJ-40台17.58电焊机交流台221*29闪光对焊机UN-100台110010注浆机JZB-2组1611喷浆机YD-6台1612自动套丝机台113空压机Vy-12/7-b台
5、15.52、主要材料（含周转材料）进场计划表序号材料名称材料规格单位数量进场时间1水泥综合t祥见计划按照施工进度分期分批购进2砂中t祥见计划3石子碎石t祥见计划5钢材综合t4606空心砌块千块祥见计划714MM胶合板祥见计划848钢管排架t祥见计划948钢管脚手架t祥见计划10扣件万只祥见计划11标准砖千块祥见计划12石灰膏M3祥见计划14木材M3803、施工用水用电（1）电源电源由甲方接到施工现场总配电房，本工程主要用电施工机具及其功率详见前表。（2）水源水源从甲方提供的地点接到施工现场。4、场地道路及施工场地该工程所在地为软土地基，因此需铺设场内临时道路。拟建施工道路面 340，拟建施工场
6、地 180。道路采用道渣压实，材料堆放场地硬化。5、劳动力准备为保证按期按质完成本工程，项目部建立强有力的领导班子，职责分明，严格把好各质量关，整个施工阶段组成木工、瓦工、钢筋工、水电工、架子工、油漆工、安装七个作业班组，各组设组长1个，施工阶段的劳务组织见下表：劳 动 力 进 场 计 划 表序号名 称单位数量进场日期1木工人30按照施工进度提前安排各工种人员进场2钢筋工人253普通工人104瓦（砼）工人405油漆工人206架子工人147抹灰工人308机修工人29机操工人810安装工人811电工人312防水工人813电焊工人26、项目部组织管理网络图（附后）五、施工中重点、难点的各项保证措施地
7、下室砼构件自防水性能提高和裂缝控制本工程地下室工程，基础筏板厚度800，外墙为300厚，均采用P6抗渗砼浇筑。整个地下室设计有1条后浇带和一条通道口，钢板止水带变形缝。如此规模的地下室确保其不渗漏是一个技术难点，因此应把构件自防水性能作为重点进行控制。（一）构件自防水控制技术难点和控制要点1、钢板止水后浇带的施工质量； 2、重视砼施工缝的处理；3、提高砼密实性，避免施工冷缝；4、杜绝砼裂缝产生；5、采取技术和管理搭缝，预防节点渗漏。（二）解决方案1 后浇带质量控制要点钢板止水后浇带最近推出的一项后浇带新技术，其防水性能的可靠得到了较大提高。但在施工中要重点控制以下要素：（1）应选用优质钢板止水
8、带，宽度不应小于300，厚度不小于12通长设置。底板和墙板部位尽量少设接头，止水带接头应严格按施工质量验收规范连接，由专业人员连接。（2）固定止水带的蝶形钢筋安装绑扎正确牢固，防止施工过程中变形。（3）止水带翼缘下部砼易振捣密实，由此而产生渗漏。因此浇筑砼时应分层浇捣，在止水带下面砼振捣密实后浇筑上部砼，变形缝两边应同时入料振捣，防止止水带位移。浇筑砼时应由专人全程进行技术指导和监督。（4）后浇带的二次封堵应严格按设计指定的时间施工，同时应设专职人员检查沉降观察资料。如浇筑前的观测资料显示存在较大的沉降差应暂缓浇筑。（5）后浇带二次封堵前后清理干净，采用微膨胀砼振捣密实，覆盖养护14天以上。2
9、 施工缝处理控制要点1、底板和夹层结平向上300-500部位的墙板施工缝设3003钢板止水带。钢板止水带应居墙厚中部，两边振捣密实。2、顶板梁底部砼留设的外墙板施工缝应留设止水槽。3、施工缝接浇砼前，必须保持清洁，堎松散石子、浮浆和垃圾。接缝应浇水坐浆后接浇，入料后依次振捣密实。3 砼密实性和冷缝控制要点1、砼浇筑应预先确定浇筑顺序，底板应依次浇筑，逐点振捣。墙板应分层浇筑，逐点振捣，砼初浇凝前须专人回振。振捣人员应具有丰富的振捣经验。2、底板基坑内浇筑砼时不能有积水。3、控制好砼的和易性和坍落度。4、浇筑砼前模板应预先湿润。5、合理安排好施工人员，防止因人力不足造成中途停止浇筑产生冷缝。6、
10、除方案中确定的后浇带和墙板施工缝外，其他部位一律不能存在施工冷缝。7、气温高于25时应在砼中掺加缓凝剂，保正足够的浇筑成型时间。4 砼微裂缝控制措施 1、钢筋保护层厚度必须严格控制，墙板筋采用专用塑料卡垫。底板筋撑铁或支架高度必须严格控制。2、确保砼配合比合理，掺用减水剂和粉煤灰降低水灰比，提高和易性，并在砼中掺加”早强挤”外加纤维，来提高砼抗裂缝性能。3、降低水泥水化热。4、严格控制砂、石含泥量不大于2%。5、墙板模板在砼浇筑后三天后拆除，以降低内温差和表面水份散失。6、底板尤其是大体积砼底板，浇筑后应覆盖保温，减少温差裂缝。5、预防节点渗漏措施1、穿过外墙的套管均设止水片。2、预留的通道接
11、口止水带采取保护措施防止意外受损。3、变形缝用泡沫塑料留置，确保其变形性能。六、主要分部分项工程的施工方法：（一）、土方开挖基础土方开挖采用两台反铲挖土机倒运和人工配合挖土。按照开挖线进行挖土，挖土坡度根据土质情况进行控制。技术人员现场控制标高，随时抄平，配合机械施工，控制挖土深度。基础采用CFG桩复合地基，为保护桩头基础开挖接近坑底设计标高时留500厚土作人工清底，以防超挖。严格控制基础施工周期，在基坑四周的斜坡上采用土钉墙进行基坑支护，以防边坡塌方。（二）、地下室垫层施工：1. 挖土标高控制与基坑修整：土方施工单位采用机械开挖，为保护桩头预留500mm余土，待CFG桩施工完毕后进行桩间土的开挖，施工垫层前采用人工修底，用水准仪将底板标高引测至坑底，用小木桩按坑底标高每隔1m左右距离
