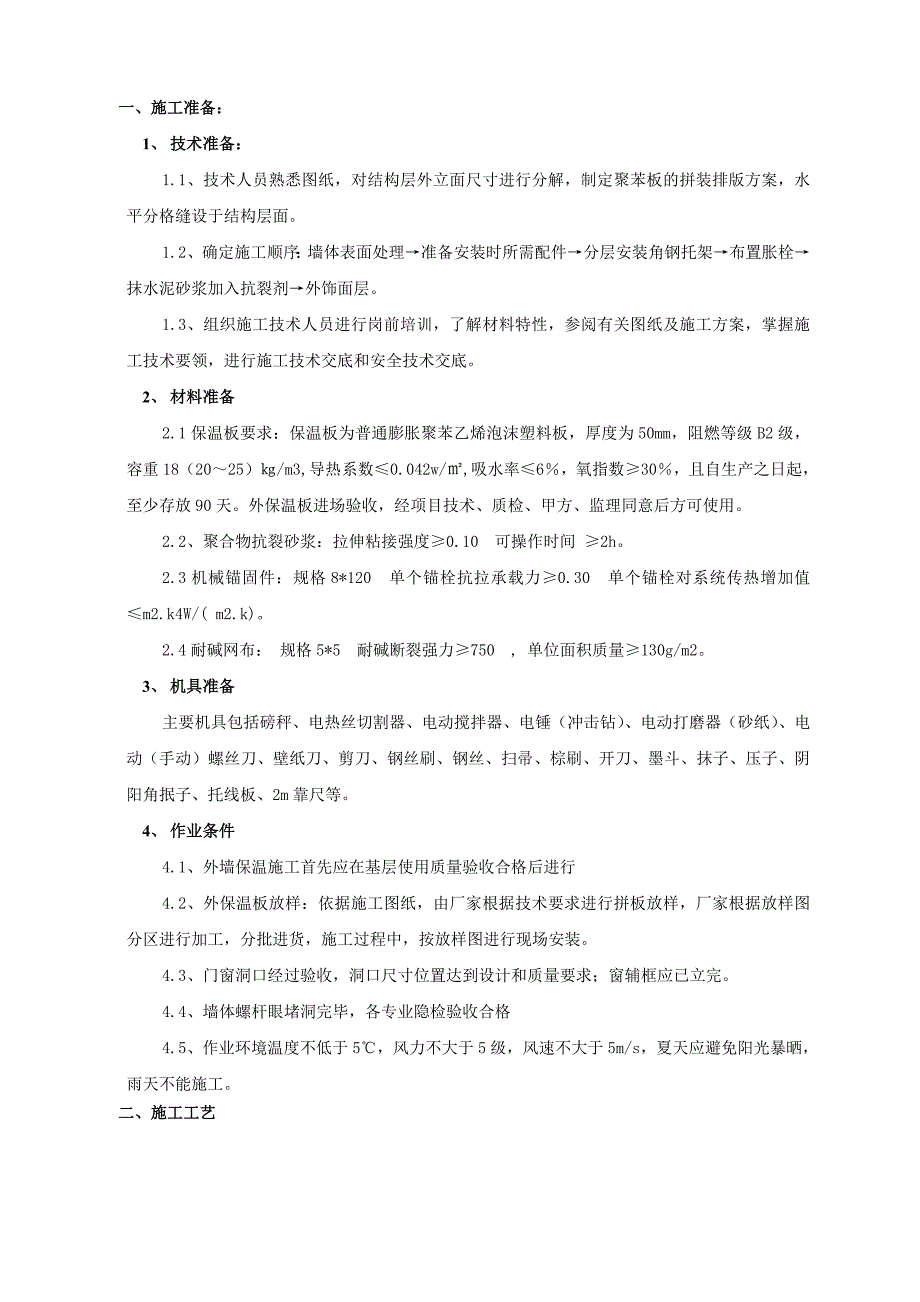

1、一、施工准备：1、 技术准备：1.1、技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，水平分格缝设于结构层面。1.2、确定施工顺序：墙体表面处理准备安装时所需配件分层安装角钢托架布置胀栓抹水泥砂浆加入抗裂剂外饰面层。1.3、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。2、 材料准备2.1保温板要求：保温板为普通膨胀聚苯乙烯泡沫塑料板，厚度为50mm，阻燃等级B2级，容重18（2025）/m3,导热系数0.042w/,吸水率6，氧指数30，且自生产之日起，至少存放90天。外保温板进场验收，经项目技术
2、、质检、甲方、监理同意后方可使用。2.2、聚合物抗裂砂浆：拉伸粘接强度0.10 可操作时间 2h。2.3机械锚固件：规格8*120 单个锚栓抗拉承载力0.30 单个锚栓对系统传热增加值m2.k4W/( m2.k)。2.4耐碱网布： 规格5*5 耐碱断裂强力750, 单位面积质量130g/m2。3、 机具准备主要机具包括磅秤、电热丝切割器、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。4、 作业条件4.1、外墙保温施工首先应在基层使用质量验收合格后进行4.2、外保温板放样：依据施

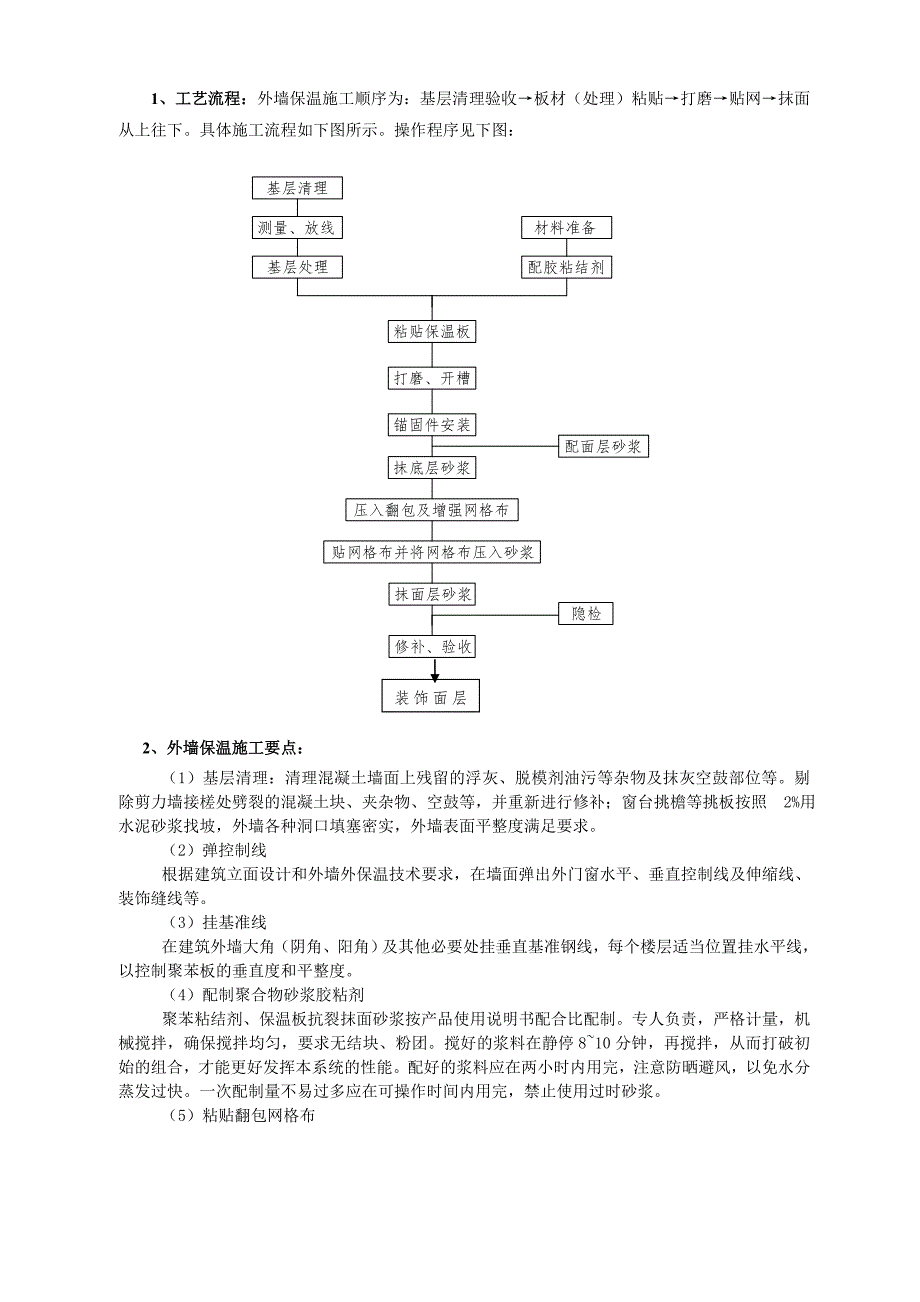

3、工图纸，由厂家根据技术要求进行拼板放样，厂家根据放样图分区进行加工，分批进货，施工过程中，按放样图进行现场安装。4.3、门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；窗辅框应已立完。4.4、墙体螺杆眼堵洞完毕，各专业隐检验收合格4.5、作业环境温度不低于5，风力不大于5级，风速不大于5m/s，夏天应避免阳光暴晒，雨天不能施工。二、施工工艺1、工艺流程：外墙保温施工顺序为：基层清理验收板材（处理）粘贴打磨贴网抹面从上往下。具体施工流程如下图所示。操作程序见下图：装饰面层浆2、外墙保温施工要点：（1）基层清理：清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。剔除剪力墙接槎处劈裂的
4、混凝土块、夹杂物、空鼓等，并重新进行修补；窗台挑檐等挑板按照 2%用水泥砂浆找坡，外墙各种洞口填塞密实，外墙表面平整度满足要求。 （2）弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。（3）挂基准线在建筑外墙大角（阴角、阳角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。（4）配制聚合物砂浆胶粘剂聚苯粘结剂、保温板抗裂抹面砂浆按产品使用说明书配合比配制。专人负责，严格计量，机械搅拌，确保搅拌均匀，要求无结块、粉团。搅好的浆料在静停810分钟，再搅拌，从而打破初始的组合，才能更好发挥本系统的性能。配好的浆料

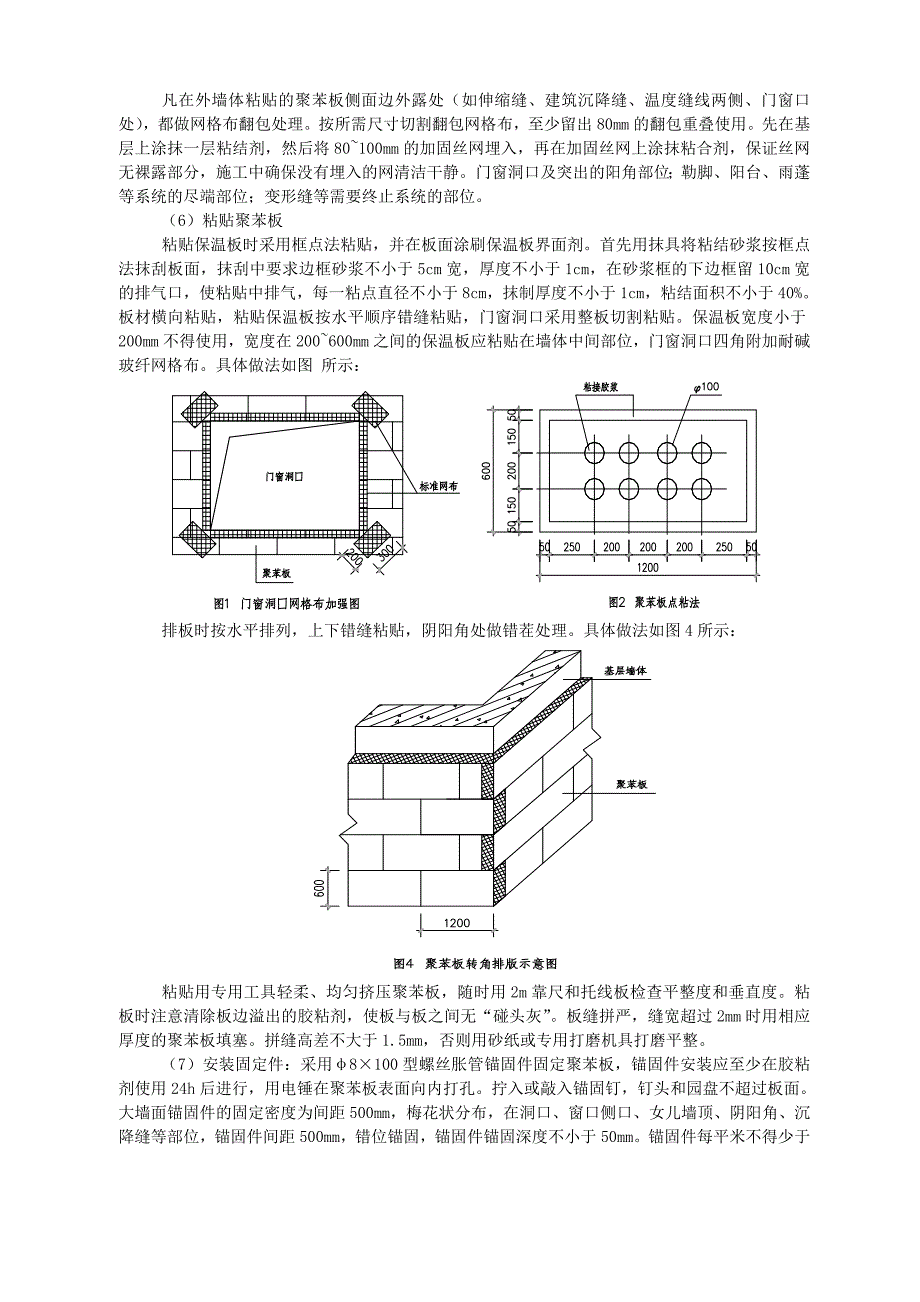

5、应在两小时内用完，注意防晒避风，以免水分蒸发过快。一次配制量不易过多应在可操作时间内用完，禁止使用过时砂浆。（5）粘贴翻包网格布 凡在外墙体粘贴的聚苯板侧面边外露处（如伸缩缝、建筑沉降缝、温度缝线两侧、门窗口处），都做网格布翻包处理。按所需尺寸切割翻包网格布，至少留出80mm的翻包重叠使用。先在基层上涂抹一层粘结剂，然后将80100mm的加固丝网埋入，再在加固丝网上涂抹粘合剂，保证丝网无裸露部分，施工中确保没有埋入的网清洁干静。门窗洞口及突出的阳角部位；勒脚、阳台、雨蓬等系统的尽端部位；变形缝等需要终止系统的部位。（6）粘贴聚苯板粘贴保温板时采用框点法粘贴，并在板面涂刷保温板界面剂。首先用抹具
6、将粘结砂浆按框点法抹刮板面，抹刮中要求边框砂浆不小于5cm宽，厚度不小于1cm，在砂浆框的下边框留10cm宽的排气口，使粘贴中排气，每一粘点直径不小于8cm，抹制厚度不小于1cm，粘结面积不小于40%。板材横向粘贴，粘贴保温板按水平顺序错缝粘贴，门窗洞口采用整板切割粘贴。保温板宽度小于200mm不得使用，宽度在200600mm之间的保温板应粘贴在墙体中间部位，门窗洞口四角附加耐碱玻纤网格布。具体做法如图 所示： 排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。具体做法如图4所示：粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶粘剂，使
7、板与板之间无“碰头灰”。板缝拼严，缝宽超过2mm时用相应厚度的聚苯板填塞。拼缝高差不大于1.5mm，否则用砂纸或专用打磨机具打磨平整。（7）安装固定件：采用8100型螺丝胀管锚固件固定聚苯板，锚固件安装应至少在胶粘剂使用24h后进行，用电锤在聚苯板表面向内打孔。拧入或敲入锚固钉，钉头和园盘不超过板面。大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固深度不小于50mm。锚固件每平米不得少于5个。（8）压入翻包网格布： 先在所需施工的墙面基部涂上一层宽度约100mm，厚度约2mm的胶浆，将网格布的一端约
8、100mm完全埋入胶浆内，余下的部分甩出用作翻边，并确保其清洁干净，将涂抹好胶浆的保温板铺设到已施工好窄幅网格布的基面上。将翻包部位的保温板的正面和侧面均涂抹上胶浆，将预先甩出的窄幅网格布沿板厚翻转，并压入抹面胶浆。当需要铺设加强网格布时，应先铺设加强网，再将翻包网布压在加强网之上。（9）抹底层抗裂砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰，抹灰分底层和面层两次，在聚苯板面抹底层抗裂砂浆，厚度23mm。（10）贴压网格布将网格布绷紧后贴于底层抗裂砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。施工时，应避免阳光直
9、射，并应避免在风、雨气候条件下施工。（11）抹面层抗裂砂浆在底层抗裂砂浆凝结前抹一道抗裂砂浆罩面，厚度23mm，仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台价形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。3、细部节点：(1)粘贴膨胀聚苯板(板面喷界面处理剂)后,板面刮聚合物抗裂砂浆35（首层57） 压入耐碱涂塑玻纤网格布一层（首层二层），外墙保温排版及锚栓布置图如下：（2）外墙阴、阳角
10、大样图 （3）窗洞口处上下节点大样图（4）空调搁板处节点大样图 （5）防火隔离带节点详图：墙面分隔缝每两层设置一道，2cm宽，水平方向需贯通，遇保温装饰线条的楼层则不设置，分隔缝用低密度的聚苯板填充，并用建筑密封胶嵌填密实。 插图：不设置分隔缝的楼层防火隔离带构造图 插图：设置分隔缝的楼层防火隔离带构造图（6）外墙变形缝按05YJ3-1第A13页2、4节点施工，采用低密度聚苯板施工。如下图示：三、质量标准1、保温板加工符合要求，拼缝处竖向加工成企口，水平向平口，企口平直，分口居中。板面界面处理均匀无漏底现象。2、安装时保温板拼接严密，板面安装平直；墙面外侧垂直度、平整度偏差3mm。3、聚苯板压
11、缩厚度允许偏差0.1mm。用尺量测上、中、下三点取平均值。保温板安装允许偏差如下表：项 目允许偏差（mm）检验方法表面平整度4用2m靠尺和楔形塞尺检查垂直度层高5m4用经纬仪或吊线和尺量检查5m5用经纬仪或吊线和尺量检查全 高H/1000且不大于30用经纬仪和尺量检查轴 线5钢尺检查4、 保温墙面面层允许偏差：项次项 目允许偏（mm）检验方法1表面平整3用2m靠尺和楔形塞尺检查2立面垂直3用经纬仪或吊线和尺量检查3阴阳角垂直4用经纬仪或吊线和尺量检查4伸缩缝装饰线平直3拉线检查四、施工中应注意的问题1、聚苯板必须符合要求。2、金属固定件、钢丝网片应做防绣处理。3、水泥砂浆底灰与聚苯粘结必须牢固
12、，无脱层空鼓现象，面层无分裂。4、保温板现场加工或改造时使用手锯加工，要求锯口平直。5、保温板堆放设专门场地，堆放场地必须平整，下铺100100mm旧方木，间距600mm，上再铺竹胶板，保温板堆在竹胶板上，雨天保温板用彩条布进行覆盖，防止雨淋。6、小配件安装损耗控制：挂钢丝网所采用配件：轮垫、长螺母、开口平垫等材料由于体系超小，操作时常因手指操疲劳而遗落，造成较大损耗。控制要点两条：及时将遗落到首层回填土上的小配件回收。安装时候注意将开口垫开口朝下，这样能有效避免操作遗失。7、避免阴阳角位双层钢丝网出现：根据图集和施工技术操作要求，在阴阳角位置应采取加强措施，考虑到本体系的实际情况，钢丝网后置
13、，在阴阳角采用钢板网包角的做法（保证阴阳角位置为一层网）。此做法的目的是避免界面处理时双层网难以将界面处理材料做到基体材料上。8、外保温板与地面相交处应距离地面不小于10mm；9、外墙面距地1000mm处均做防水涂料后再做外保温；10、为防止撞击，保护外墙保温不受破坏，可在首层外墙面做坚固的外饰面，加强保护。五、安全措施1、所有施工人员进入施工现场，必须佩戴安全帽，高空作业（高度2m）人员必须系安全带，穿防滑鞋。2、在风天施工时，保温板不得堆放在结构外沿及容易滑落的地方，以免落地伤人。3、保温板在外吊篮上施工，注意外吊篮必须验收检查到位，各队安全员必须进行班前教育，防止发生坠落。外吊篮在提升过
14、程中及没有完全停稳之前不得上人施工。4、安装保温板过程中必须严格遵守施工安全操作规程，实现安全生产文明施工。5、安装过程中，由于保温板不能承受重物，严禁在保温板上放置物品，防止坠落。6、保温板在存放过程中，应远离火源，严禁与明火接触，并配置灭火器。7、在存放和施工过程中，保温板应严禁接触有腐蚀性和溶剂性物品（如沥青等）。8、严禁电焊作业中的火花溅到保温板上，如在保温板附近必须进行电焊作业，应用不燃物对保温板进行遮蔽。9、其它工种作业时应注意不得污染或损坏保温板板面，更不可践踏门窗洞口处的保温板。10、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。11、严禁重物撞击外墙保温，对造成损坏的保温板面层应及时进行修补。12、项目部及施工队设立专职安全员，负责整个工程的日常安全工作。13、建立机电设备验收制度，凡未经验收的机电设备不得使用，非机电人员不得动用机电设备。14、所有手持电动工具，必须有可靠的漏电保护器，使用前应进行绝缘检测，防止漏电伤人。15、施工现场严禁烟火，且准备足够的消防器材，做好防火措施。16、五级以上大风，严禁在吊篮上作业。17、对工程上已搭好的安全防护装置，不经安全员同意，禁止拆除。18、保温材板等易燃必须设专门的场地保管，保温存放场地远离生活区，悬挂“严禁烟火”的警示牌，并配备足够数量的灭火器等消防设备。
