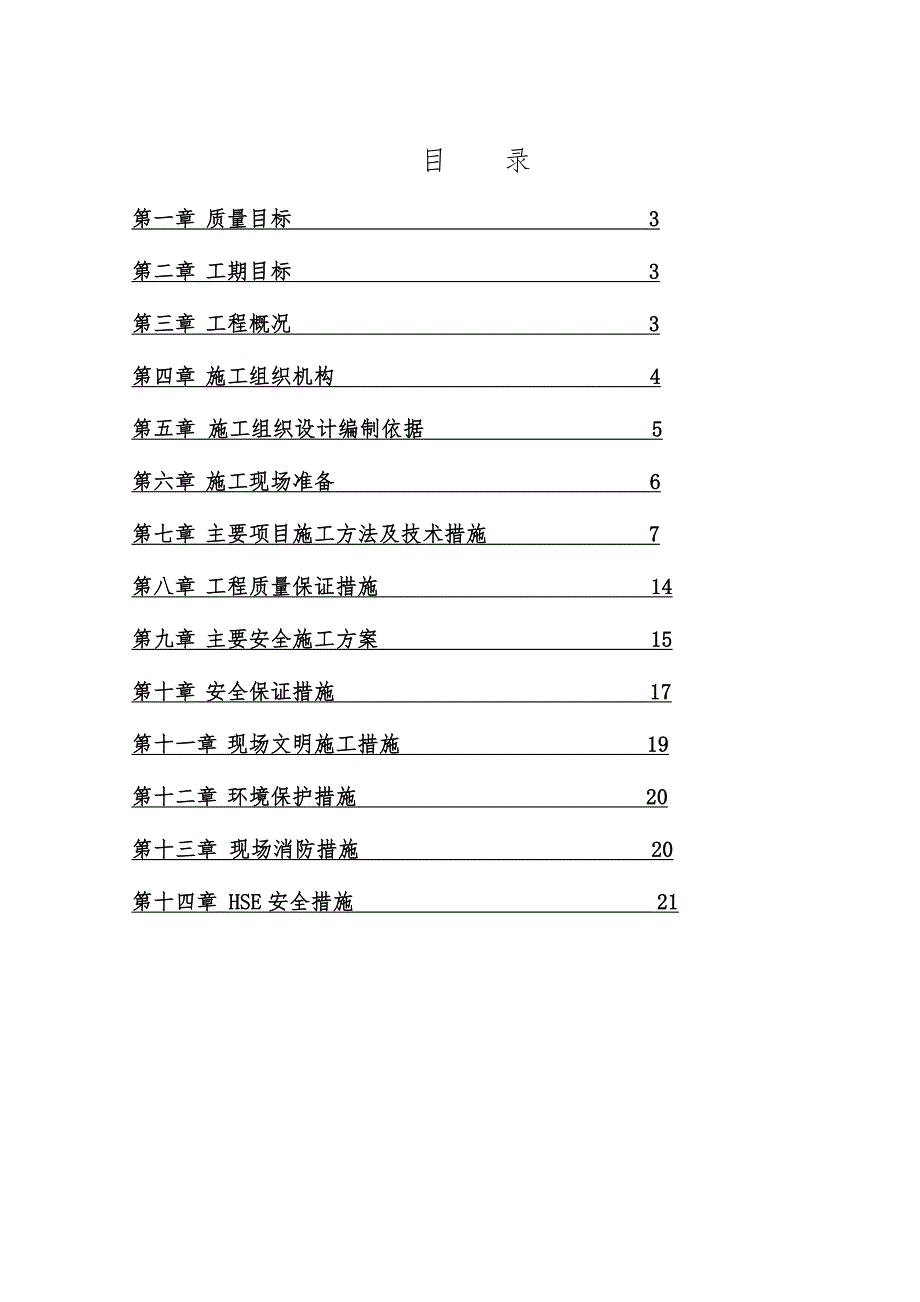

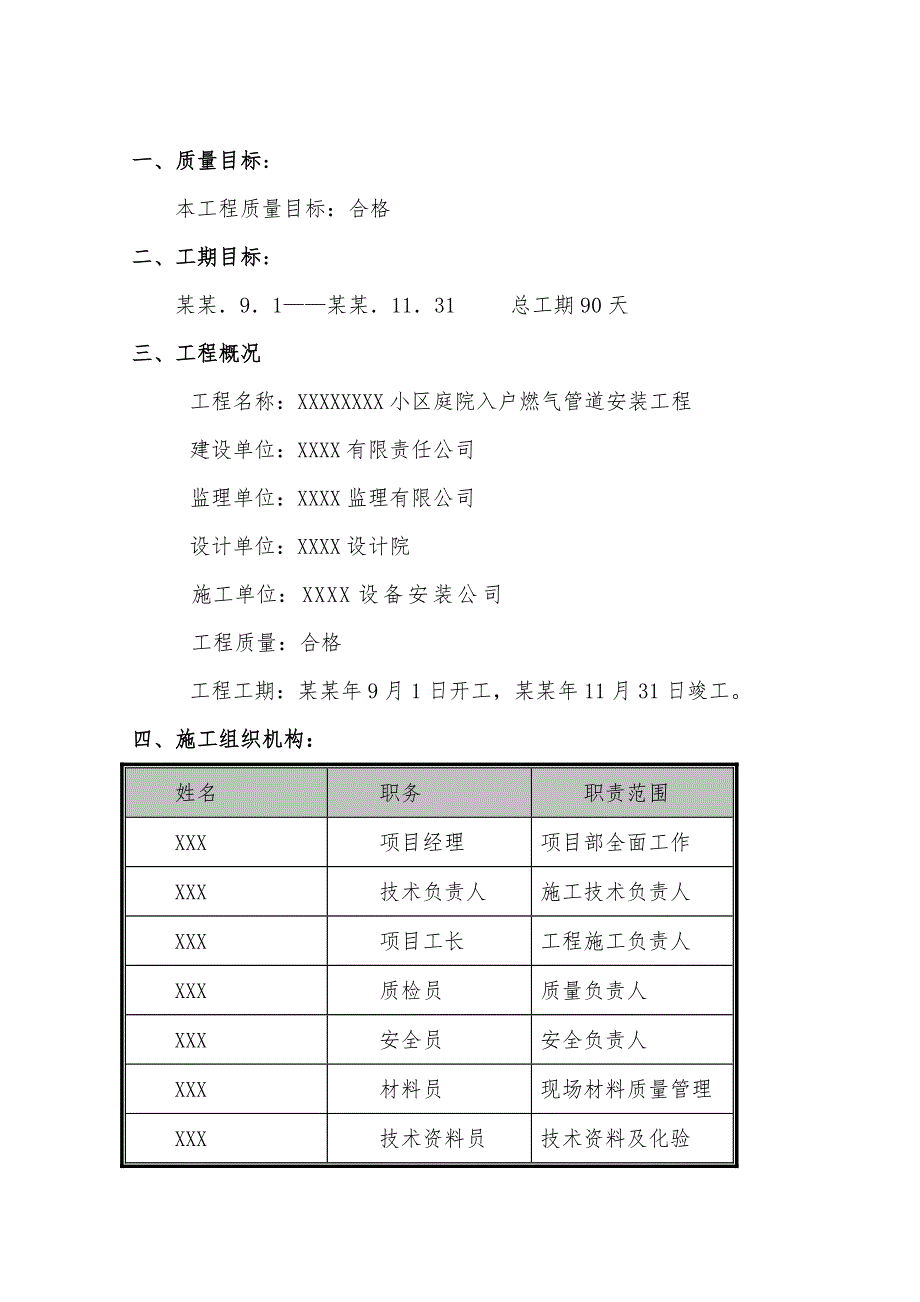

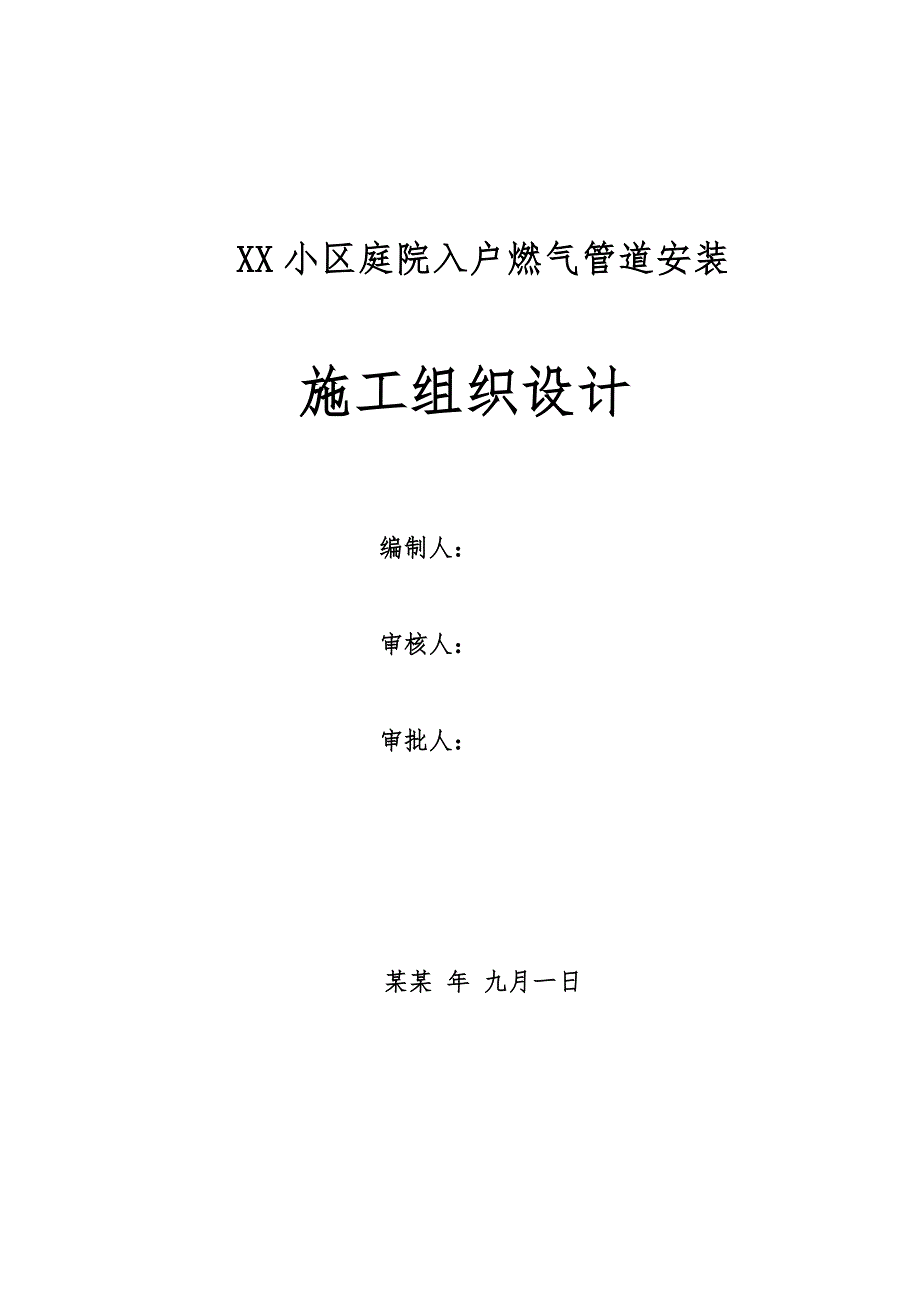

1、XX小区庭院入户燃气管道安装施工组织设计编制人：审核人：审批人：某某 年 九月一日目 录第一章 质量目标 3第二章 工期目标 3第三章 工程概况 3第四章 施工组织机构 4第五章 施工组织设计编制依据 5第六章 施工现场准备 6第七章 主要项目施工方法及技术措施 7第八章 工程质量保证措施 14第九章 主要安全施工方案 15第十章 安全保证措施 17第十一章 现场文明施工措施 19第十二章 环境保护措施 20第十三章 现场消防措施 20第十四章 HSE安全措施 21一、质量目标：本工程质量目标：合格二、工期目标：某某91某某1131 总工期90天三、工程概况工程名称：XXXXXXXX小区庭院入
2、户燃气管道安装工程建设单位：XXXX有限责任公司监理单位：XXXX监理有限公司设计单位：XXXX设计院施工单位：XXXX设备安装公司工程质量：合格工程工期：某某年9月1日开工，某某年11月31日竣工。 四、施工组织机构：姓名职务职责范围XXX项目经理项目部全面工作XXX技术负责人施工技术负责人XXX项目工长工程施工负责人XXX质检员质量负责人XXX安全员安全负责人XXX材料员现场材料质量管理XXX技术资料员技术资料及化验五、施工组织编制依据1、施工图纸设计图纸、图纸答疑、现场施工交底的内容及要求。2、工程施工应用有关技术规范及验收标准多：（1）城镇燃气室内工程施工及验收规范CJJ94-2009
3、（2）城镇燃气输配工程施工及验收规范CJJ33-2005（3）钢制管道焊接机验收SY/T4103-2006（4）石油化工有毒、可燃价质管道工程施工及验收规范SH/T3501-2002（5）工业金属管道工程施工及验收规范GB50235-97（6）现场设备、工业管道焊接工程施工及验收规范GB50236-98（7）聚乙烯燃气管道工程技术规范CJJ63-2008（8）钢制管道聚乙烯胶粘带防腐层技术标准SY0414-1998（9）阀门的检查与安装规范SY4102-1995（10）新疆燃气（集团）有限公司燃气工程施工图集2009年版3、采用了新技术和新工艺施工：工程设计的室外埋地管道均采用PE管，室外管的
4、范围是指调压箱外（含调压箱）埋地管道在引入调压箱前，距建筑物0.8米处变为钢管。埋地钢管采用聚乙烯胶带做加强级防腐。4、工程设计的管道走向：从调压箱引出的低压钢管DN50，均采用焊接架空敷设，该管为水平管，架空位置敷设在一楼与二楼之间，标高在2.5M至2.8M，部分楼型根据实际情况升高或降低架空管道。立管位置沿每个单元的阳台与楼房交接的墙角处向上敷设。室内引入管为镀锌管DN15直接与室外立管焊接。所有室内管均刷银粉漆两遍。5、工程施工的高空作业，工人操作时要特别注意安全。六、施工现场准备1、劳动力组织持证焊工2人、管工4人、电工1人、氧气工1人。2、技术准备1、熟悉图纸，学习资料，做好图纸会审
5、工作。编写施工方案，编制工程预算及材料预算。2、 备配好有关施工用的各种规范、大样、标准、表格等。3、 工长负责编写施工技术交底和安全交底。4、 质检员做质量检查计划和检查项目及要求。5、 工人进入施工现场前，要做技术、安全培训工作，不但要进行口头交底，还应发给书面交底。3、设备机具准备1、主要机具： 序号名称型号数量1电动套丝机22钻孔机23发电机（10KW）汽油14电锤45水钻46滑板27照明设备碘钨灯1000W58切割机MCT-42529磨光机210除锈机111液压弯管机212电焊机213空压机1七、项目施工方法及技术措施一、施工工艺：测量放线人工挖方沟槽验收复测沟底标高做管道基础（垫黄
6、土）敷设PE管回填管腔土（填黄土）管道吹扫和试压回填原土竣工验收。1、测量放线要求：室外燃气管测量放线，如图纸无说明时，一般是以楼房的散水或自然地面为0.00，施工时也可请甲方和监理工程师现场商定。管道的水平走向应查明地下构筑物的情况，尽量避免相互打架。还应在附近的构筑物上引上0.00和桩号点，便于复测沟槽底的标高和沟槽的挖深。施工员应做好测量放线记录和按比例画出平面定位放线图，图上还应标出管线附近的永久性建筑物，并报监理签字认可后，方可开挖沟槽。2、人工挖方：1、开挖前根据放好的沟中线，再用白灰洒出沟槽的两条边线，沟槽深度根据管径大小而定。挖出的土方尽可能抛向沟槽的一边，另一边供施工下管和安
7、装用，土方堆放应距沟槽0.5m，以防塌方和碎乱石块滚入沟中伤害操作工人。2、沟槽挖到设计深度时，修整好边沿直线和沟底的平整度。还应每10m一个点复测标高，其各点的标高偏差不得大于20mm。沟中心线偏差不超过50mm，施工员填写好验收记录表格，报请监理工程师验收，验收合格后方能进行下道工序施工。3、做管道基础（垫黄土或细沙）按规范要求沟底回填黄土铺平夯实，厚度为80mm，黄土的质量必须是粉沫状无碎砖、石块和垃圾等。再在夯实的黄土表面复测一次标高。做好记录报请监理签字认可后再进行下道工序。4、PE管敷设（1）、聚乙烯燃气管道敷设时，管道允许弯曲半径应符合下列规定：A、管段上无承插接头时，应符合表1
8、的规定管道允许弯曲半径 表1管道公称外径D（mm）允许弯曲半径R（mm）D5030D50D16050D160D25075DB、 聚乙烯燃气管道宜蜿蜒状敷设，并可随地形弯曲敷设。（2）、聚乙烯燃气管道敷设时，随管走向埋设金属示踪线，示踪线距管顶100mm；管顶小于900mm处埋设警示带，警示带上应标出醒目的提示字样。示踪线宜在阀门井内留头。6、 回填管腔土（1） 回填时，应首先将黄土或细砂回填到管道上，要求黄土填至管顶300mm处，并夯实。回填时应保证所下管道四周受力均匀。（2） 回填时应注意管道两侧及距管顶0.5米以内土质要好，回填土中不允许有石块，垃圾及尖锐杂物，距离管顶0.5米以上的回填土
9、中允许有少量直径不大于0.1米的石块。（3） 严禁使用冻土回填。（4） 回填土应分层夯实，每层厚度0.20.3m，管道两侧及管顶上0.5m内的填土必须人工夯实，当填土超出管顶0.5m时，可使用小型机械夯实，每层松土厚度为0.250.4m。7、 试验与验收（1）、聚乙烯燃气管道施工部门，依照本规程对施工的全过程先进行自检。（2）、燃气管理部门根据施工现场的情况，对管道基础，熔接外观质量、水平净距、垂直净距，管上端0.5m以内回填土质量，强度试验和气密性试验进行检验。一、 PE管材料验收1、接收管材、管件必须进行验收。先验收产品使用说明书、产品合格证、质量保证书和各项性能检验报告等有关资料。2、验
10、收管材、管件时，应在同一批中抽样，并应按现行国家标准燃气用埋地聚乙烯管材和燃气用埋地聚乙烯管件进行规格尺寸和外观检查，必要时进行全面测试。二、 PE管焊接须用机具及工具电热熔焊机、热熔对接焊机、旋转刮刀、平板刮刀、固定夹具、压扁工具、旋转切刀、鞍型三通钥匙。三、 PE管焊接工艺1、管子材质外观检验焊口处理两管口对接固定夹具（电热套筒）接动电源操作。2、焊接工人的培训与选择：参加操作的工人事先是必须经过专业培训和实际操作的人员。并经过评定合格的工人才能上岗。四、 PE阀门及阀门井的安装要求：PE阀门安装是在管沟底浇一个钢筋砼的底座，阀门直接座放在砼底座上。阀杆外有一个较长的保护套。安装好后直接埋
11、入素土中，保护套距地面700mm，砌筑一个园柱形的阀井。详见（PQ2001-08-3）大样图。1、 PE管安装与各类地下管道或设施的水平净距和垂直净距：与其他建筑物、构筑物的基础或相邻管道之间的水平净距应符合现行国家标准城镇燃气设计规范GB50028-93。聚乙烯燃气管道与供热管之间水平净距 表1供热管道种类净距（m）注t150直埋供热管道供热管回水管3.0、2.0燃气管埋深小于2mt150热水供热管沟蒸气供热管沟1.5t280蒸气供热管沟3.0聚乙烯管工作压力不超过0.1Mpa,燃气管埋深小于2m2、聚乙烯燃气管道与各类地下管道或设施的垂直净距不应小于表2的规定。聚乙烯燃气管道与各类地下管道
12、或设施的垂直净距 表2名 称净 距（m）聚乙烯管道在该设施上方聚乙烯管道在该设施下方给水管燃气管0.150.15排水管0.150.20加套管电 缆直 埋0.500.50在导管内0.200.20供热管道t150直埋供热管0.50加套管1.30加套管t150热水供热管沟蒸气供热管沟0.20加套管或不加套管0.400.30加套管t280蒸气供热管沟1.00加套管，套管有降温措施可缩小不允许铁路轨底1.20加套管 (3)、聚乙烯燃气管端加热的长度为：对接熔接时，熔接处管端各4倍管径长度；电熔连接时，熔接处管端各2倍管径长度；鞍式熔接时，鞍座连接处4倍大管直径长度。（7）、冬季施工时加热保温方式：、电加热带加热保温；、喷灯加热空气；、电暖风或采用其他对流，传导辐射等方式加热管材、管件。A、冬季施工，应将聚乙烯管用人抬起搬运或下管，严禁在地面上拖拉。B、 聚乙烯燃气管熔接口除正常试压外还应用防冻检漏液检漏。架空钢管安装工艺材质检验除锈刷漆管子煨弯测量放线固定管支架焊接管子吹扫与试压竣工验收。1、 材质检验：钢管及配件进场后，对材料的外观应做全面检查，检查项目：管子外形尺寸，管壁厚度，管壁外表面是否有起皮、夹层、砂眼划痕等缺陷。验收材料出厂合格证和质量证明书。2、 除锈刷漆：除锈方法选用手拿电动钢丝轮除锈，除锈光洁度达到St3级标准，露出金
