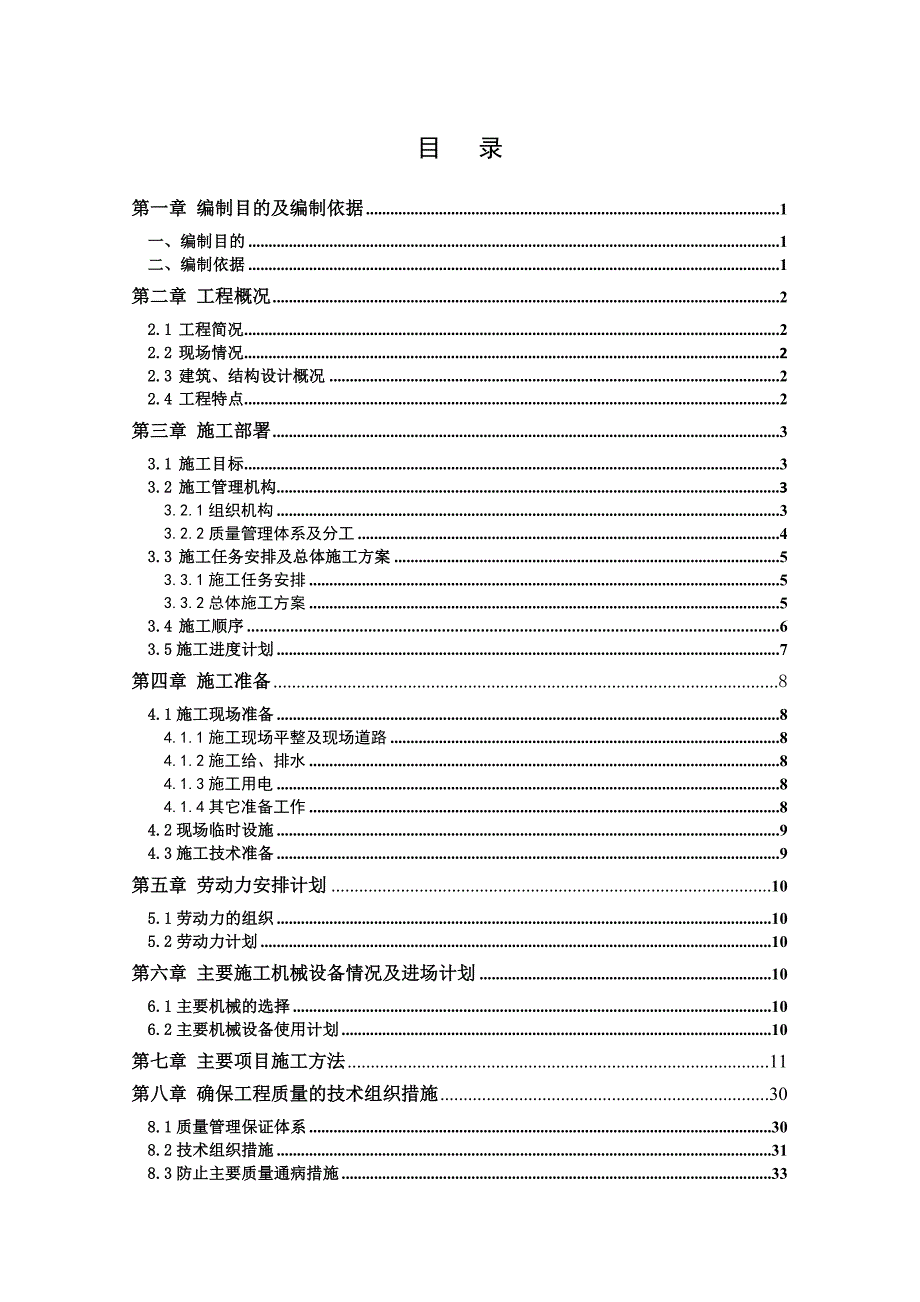

1、目 录第一章 编制目的及编制依据1一、编制目的1二、编制依据1第二章 工程概况22.1 工程简况22.2 现场情况22.3 建筑、结构设计概况22.4 工程特点2第三章 施工部署33.1 施工目标33.2 施工管理机构33.2.1组织机构33.2.2质量管理体系及分工43.3 施工任务安排及总体施工方案53.3.1施工任务安排53.3.2总体施工方案53.4 施工顺序63.5施工进度计划7第四章 施工准备84.1施工现场准备84.1.1施工现场平整及现场道路84.1.2施工给、排水84.1.3施工用电84.1.4其它准备工作84.2现场临时设施94.3施工技术准备9第五章 劳动力安排计划105

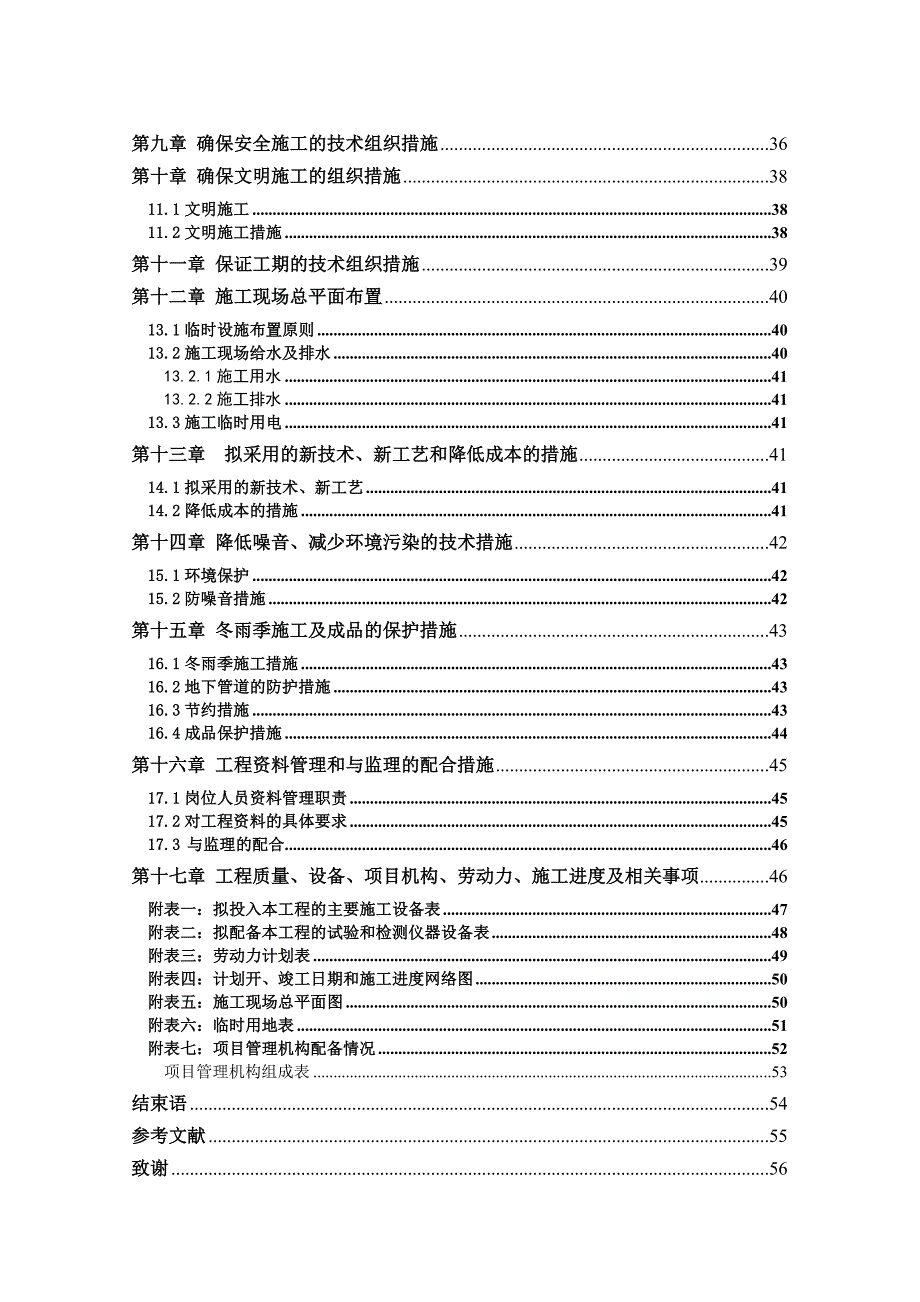

2、.1劳动力的组织105.2劳动力计划10第六章 主要施工机械设备情况及进场计划106.1主要机械的选择106.2主要机械设备使用计划10第七章 主要项目施工方法11第八章 确保工程质量的技术组织措施308.1质量管理保证体系308.2技术组织措施318.3防止主要质量通病措施33第九章 确保安全施工的技术组织措施36第十章 确保文明施工的组织措施3811.1文明施工3811.2文明施工措施38第十一章 保证工期的技术组织措施39第十二章 施工现场总平面布置4013.1临时设施布置原则4013.2施工现场给水及排水4013.2.1施工用水4113.2.2施工排水4113.3施工临时用电41第十三
3、章 拟采用的新技术、新工艺和降低成本的措施4114.1拟采用的新技术、新工艺4114.2降低成本的措施41第十四章 降低噪音、减少环境污染的技术措施4215.1环境保护4215.2防噪音措施42第十五章 冬雨季施工及成品的保护措施4316.1冬雨季施工措施4316.2地下管道的防护措施4316.3节约措施4316.4成品保护措施44第十六章 工程资料管理和与监理的配合措施4517.1岗位人员资料管理职责4517.2对工程资料的具体要求4517.3 与监理的配合46第十七章 工程质量、设备、项目机构、劳动力、施工进度及相关事项46附表一：拟投入本工程的主要施工设备表47附表二：拟配备本工程的试验

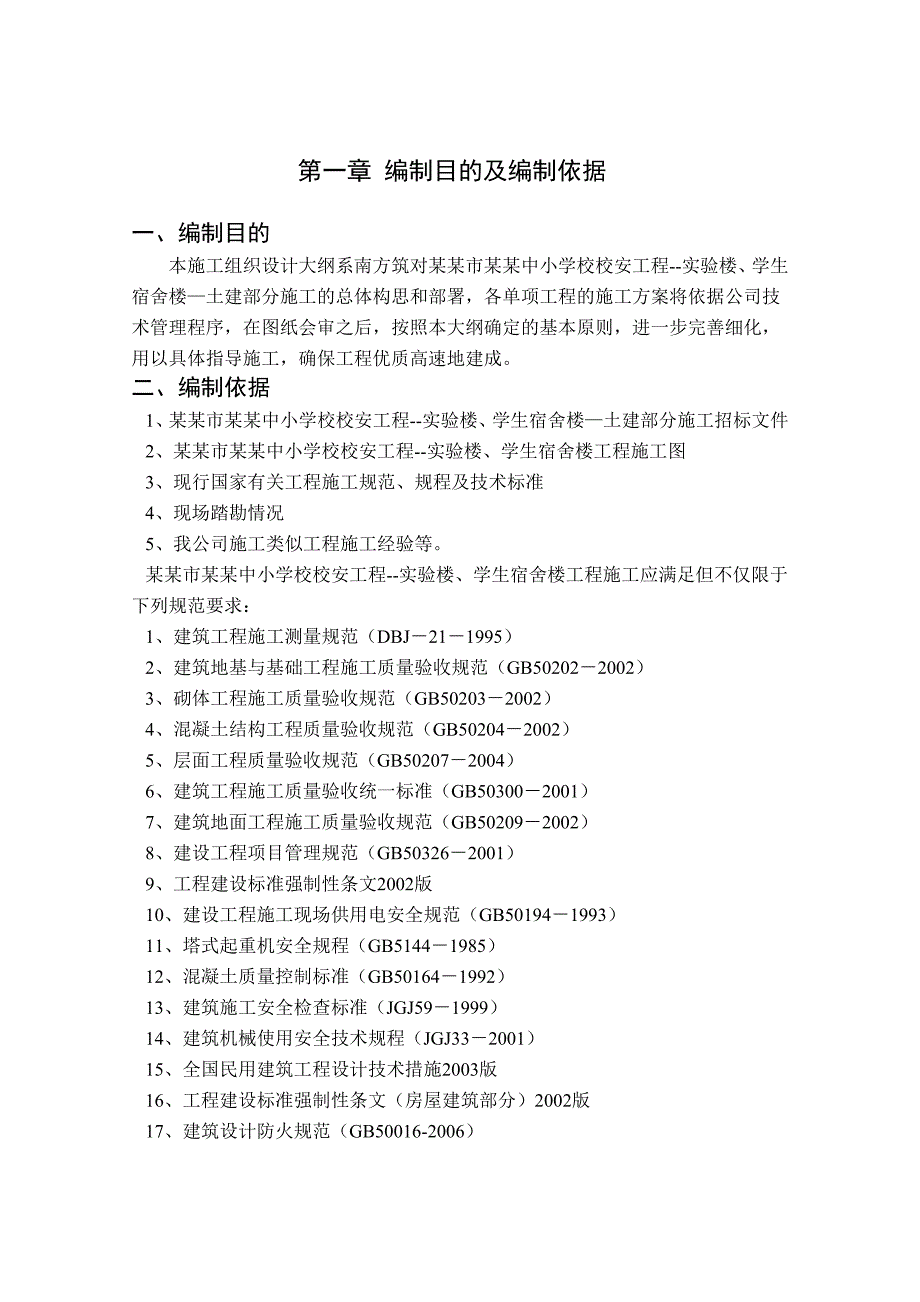

4、和检测仪器设备表48附表三：劳动力计划表49附表四：计划开、竣工日期和施工进度网络图50附表五：施工现场总平面图50附表六：临时用地表51附表七：项目管理机构配备情况52项目管理机构组成表53结束语54参考文献55致谢56第一章 编制目的及编制依据一、编制目的本施工组织设计大纲系南方筑对某某市某某中小学校校安工程-实验楼、学生宿舍楼土建部分施工的总体构思和部署，各单项工程的施工方案将依据公司技术管理程序，在图纸会审之后，按照本大纲确定的基本原则，进一步完善细化，用以具体指导施工，确保工程优质高速地建成。二、编制依据1、某某市某某中小学校校安工程-实验楼、学生宿舍楼土建部分施工招标文件2、某某市
5、某某中小学校校安工程-实验楼、学生宿舍楼工程施工图3、现行国家有关工程施工规范、规程及技术标准4、现场踏勘情况5、我公司施工类似工程施工经验等。某某市某某中小学校校安工程-实验楼、学生宿舍楼工程施工应满足但不仅限于下列规范要求：1、建筑工程施工测量规范（DBJ211995）2、建筑地基与基础工程施工质量验收规范（GB502022002）3、砌体工程施工质量验收规范（GB502032002）4、混凝土结构工程质量验收规范（GB502042002）5、层面工程质量验收规范（GB502072004）6、建筑工程施工质量验收统一标准（GB503002001）7、建筑地面工程施工质量验收规范（GB502
6、092002）8、建设工程项目管理规范（GB503262001）9、工程建设标准强制性条文2002版10、建设工程施工现场供用电安全规范（GB501941993）11、塔式起重机安全规程（GB51441985）12、混凝土质量控制标准（GB501641992）13、建筑施工安全检查标准（JGJ591999）14、建筑机械使用安全技术规程（JGJ332001）15、全国民用建筑工程设计技术措施2003版16、工程建设标准强制性条文（房屋建筑部分）2002版17、建筑设计防火规范（GB50016-2006）第二章 工程概况2.1 工程简况某某市某某中小学校校安工程-实验楼、学生宿舍楼工程，建筑面积
7、4745.6m2，其中地下室建筑面积1005.95 m2，地上楼层建筑面积3739.65m2，楼层总高度为檐高18.6m，长度50.4m，宽度22.5m，为框剪结构，地下一层，地上四层（不包括机房层），负一层层高3.55m，机房层层高4.1m,其余各层层高均为3.9m。负一层为变配电室、弱电室、库房、自行车库；首层至四层为办公室、软件开发中心等办公区，各层均设有卫生间、走廊等。该办公楼设有两部电梯、两部楼梯。2.2 现场情况本工程位于某某市东区车场，交通方便，但施工场地狭窄，不利于机械、现场材料的堆放布置。本工程场地地下水稳定水位为24.2130.12m。拟建场地的场地土类型为中软场地土，建筑
8、场地类别为类，当地震基本烈度为6度时，场地地基土不液化。2.3 建筑、结构设计概况某某市某某中小学校校安工程-实验楼、学生宿舍楼工程为钢筋混凝土框剪结构，采用筏板基础；负一层层高3.55m，机房层层高4.1m，其它层均为3.9m；地下室到地上三层框架部分梁、柱、现浇板、墙现浇带为：C30，三层以上框架采用：C25，其他结构构件均为：C25；地下室外墙体采用250mm承重墙，（地上部分砌体外墙采用250厚陶粒空心砖，煤渣砌块墙体专用M5砂浆砌筑）；各层内墙均采用200厚陶粒空心砖，煤渣砌块墙体专用M5砂浆砌筑。 本工程外装修为玻璃幕墙、砌体外墙采用砂浆勾缝，内墙面为水泥砂浆墙面和瓷砖墙面，楼地面
9、为细石混凝土、水泥、防滑地砖、大理石，填充墙多为陶粒空心砖，厚度有240mm、180mm、120mm，内门为实木门和防火门，外门为钢质防火门和玻璃推拉门。窗全部采用铝合金窗。2.4 工程特点1、本工程由于场地位置限制，施工工期相对较短，时间紧、任务重。这是本工程最主要的特点之一。2、该工程位于某某市东区车场，四周为写字楼、商业区、绿地等，现场施工交通组织难，现场文明要求高。3、本工程时间性强。由于本工程处于建筑集中区，夜间施工受限，在施工中要科学组织，合理安排工序、人力、机械、物资等，确保在建设单位要求工期内保质保量完成任务。4、本工程位于科技园区，四周建筑、绿地较多，环境优美，在施工过程中加
10、强对已有建筑、树木的保护，“治污、控噪、防尘”是该工程的又一难关。5、因施工地点在科技园区内，如何减少施工对相邻建筑的正常运行产生影响，也是本工程施工中应考虑解决的重点问题。针对上述工程特点，我们从工期安排，质量要求、与各方协调配合及沟通等方面均编制了相应的措施。第三章 施 工 部 署3.1 施工目标1、质量目标：确保优良，争创“双十佳”。2、工期目标：开工日期2012年3月1日，竣工时间2012年7月20日，日历日140天。（详见附录：施工进度网络图）3、安全文明施工目标：重大伤亡事故率为零，一般事故率控制在1.5以内，达到市级安全文明工地标准。4、环保目标：配合蓝天工程将污染降到最低，与现
11、场有关的几大环保要素均达到国家及省市环保法规规定的标准。3.2 施工管理机构3.2.1组织机构建立工程项目部，成立以项目经理为主及主要施工管理人员为辅的领导核心，由施工计划、施工技术、施工质量、施工安全、施工设备、施工材料、资料、文明施工及后勤管理等人员组成的管理班子，全面负责工程施工准备、施工实施、竣工验收的全过程管理工作。具体安排见图3-1：图3-1 施工现场组织机构框图项目经理对公司负责，其余人员对项目经理负责，经理部下设六个工作部门，各部门职能如下：1、工程部：负责制定落实生产计划，完成工程量的统计，组织实施现场各阶段的平面布置、生产计划、安全文明施工及劳动力、工程质量等各种施工因素的
12、日常管理。由部长、调度员、统计员及电工、机械人员、安全员组成，对生产副经理负责。 2、技术部：负责编制和贯彻施工组织设计、施工方案，进行技术交底，组织技术培训，办理工程变更洽商,汇集整理工程技术资料，组织物资检验和施工试验，检查监督工程质量，调整工序矛盾，并及时解决施工中出现的一切技术问题，由部长、技术员、资料员、试验员、测量员、计量员组成，对主任工程师负责。 3、质量部：负责施工质量程序的管理工作，监督检查工程施工质量，编制、收集、整理工程施工质量验收记录等施工资料，由部长、质检员组成，对主任工程师负责。4、物资部：负责工程物资和施工机具购置、搬运、贮存、编制并实施物资使用计划，监督控制现场
13、各种物资使用情况，维修保养施工机具等。由部长、计划员、采购员、保管员、会计员组成对项目经理负责。5、安全部：负责安全防护、消防保卫、环保环节等工作。由部长、管理员、安全员、保卫干事组成，对行政副经理负责。6、商务部：负责编制工程报价、决算、工程款回收、日常财务管理、工程成本核算、资金管理、分包合同管理等工作，由部长、预算员、会计员、出纳员组成，对经营副经理负责。3.2.2质量管理体系及分工质量管理体系组织结构框图（见3-2）市建设工程质量监督站业 主监 理某某市建筑公司第五项目公司项目管理部000）项目经理部质 量技 术生 产现场管理工长专业技术测量试验各作业班组图3-2 质量管理体系组织结构
14、图为了确保工程质量目标的实现，现场成立了质量管理领导小组，其组长和成员如下：组 长：刘庆春（项目经理）副组长：朱子升（生产副经理）、杨天昊（主任工程师）成 员：由工程部、技术部、质量部、安全部、物资部的有关人员组成3.3 施工任务安排及总体施工方案3.3.1 施工任务安排1、本工程由某某市建筑公司第五项目公司承建管理。 2、安装部分由某某市建筑公司第五项目公司承建管理。3.3.2 总体施工方案1、基础及主体结构工程整个工程分层分段组织流水施工，先地下后地上的原则。基础结构的模板主要采用钢模板，钢筋连接主要采用对焊、机械连接。主体结构采用木模板，钢筋连接采用绑扎、电渣压力焊等方法。本工程施工时外脚手架采用48落地双排钢管脚手架，均采用密目式安全网全封闭，内脚手架均采用扣件式满堂脚手架。内墙砌筑采用工具式脚手架。填充墙砌筑从下至上逐层施工，构造柱等零星砼工程穿插进行施工。2、装饰工程结构完成后即进入装饰施工阶段，各装饰分项提前计划，协助建设单位提前定案，为节约工期创造条件，主体结构备案后即进行装饰施工。为保证内装饰施工进度和质量，在屋面结构施工完成后先进行屋面防水层施工；为确保防水质量，屋面及卫生间的防水必须由专业队伍进行施工。各
