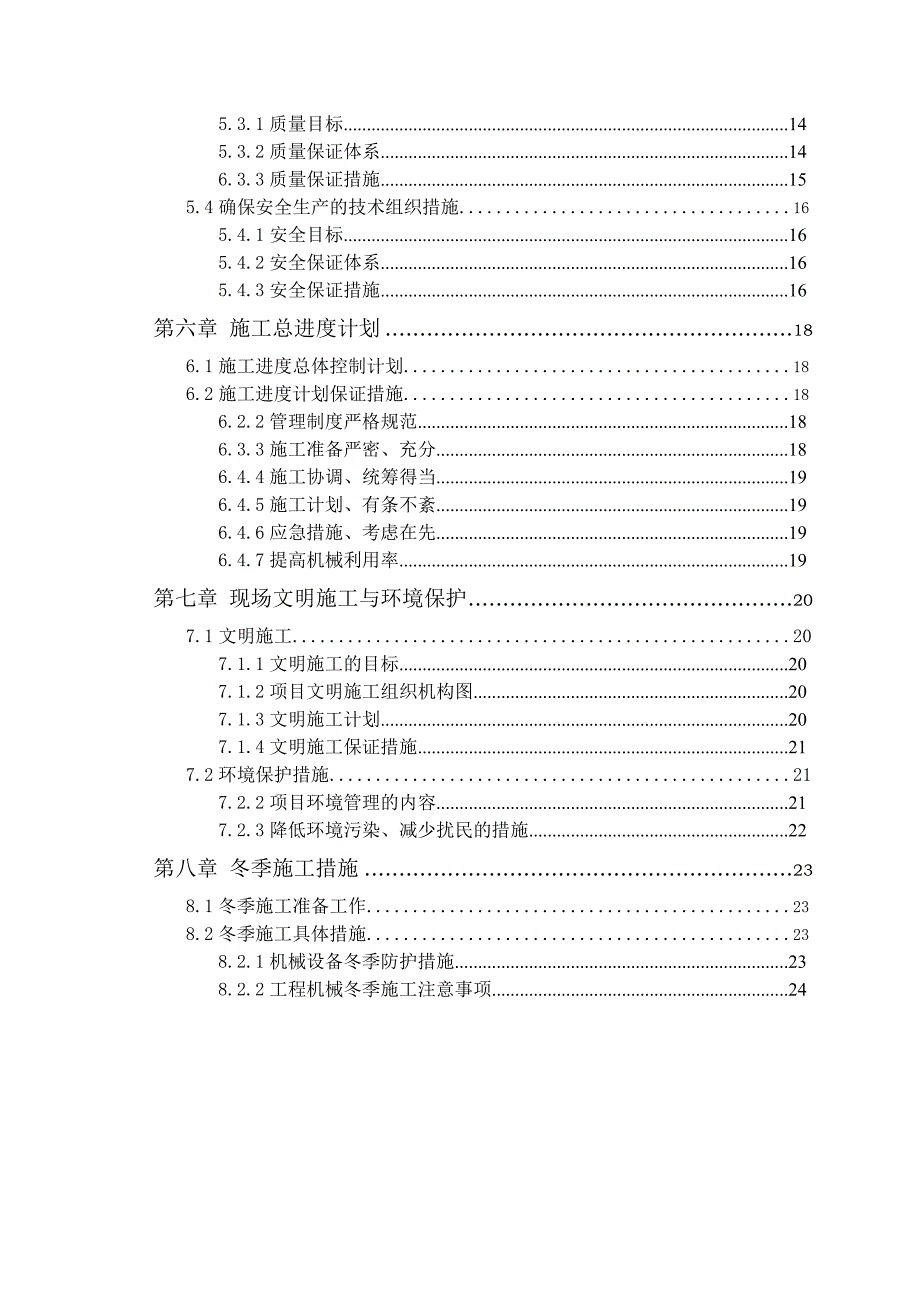

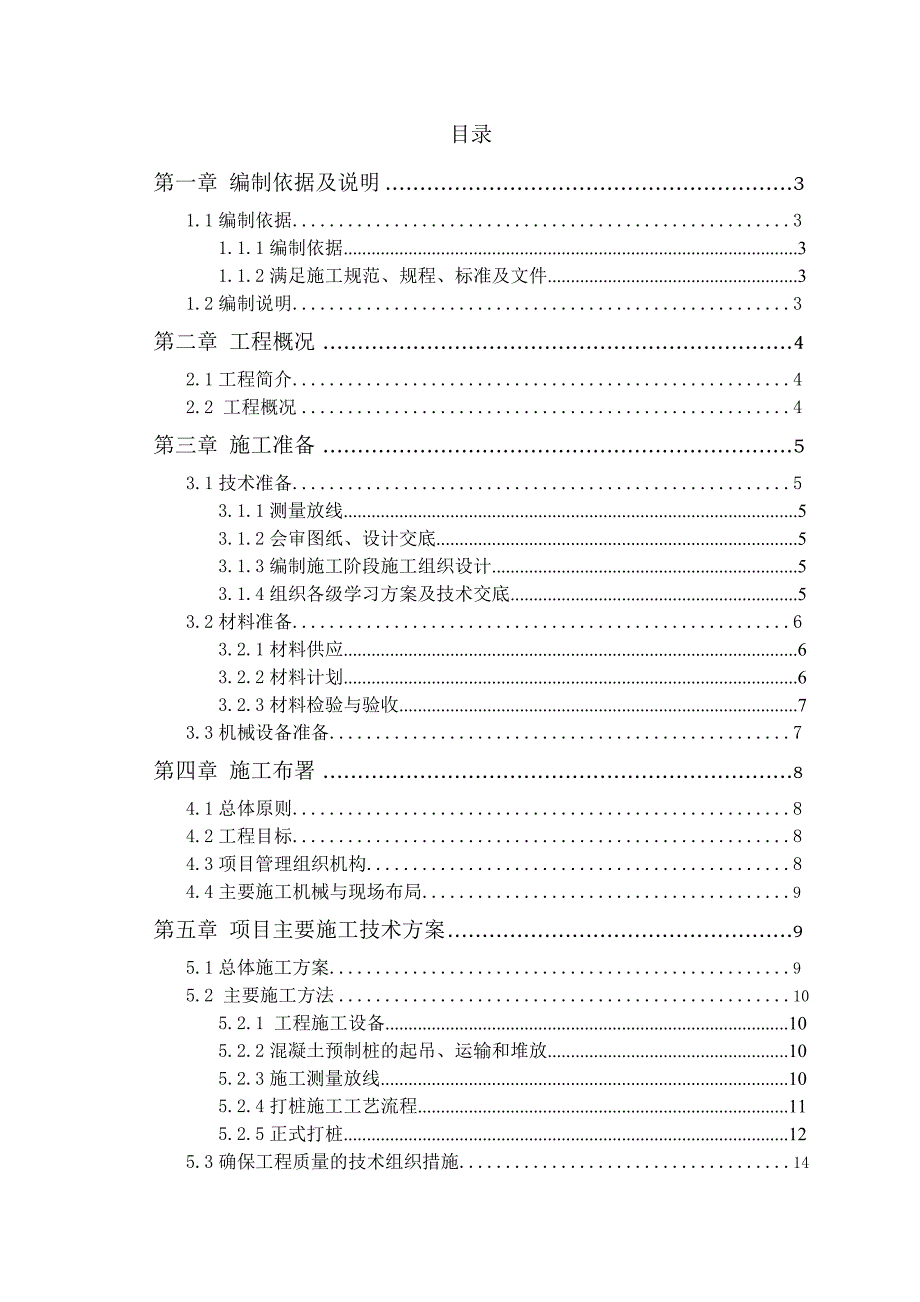

1、目录第一章 编制依据及说明31.1编制依据31.1.1编制依据31.1.2满足施工规范、规程、标准及文件31.2编制说明3第二章 工程概况42.1工程简介42.2 工程概况4第三章 施工准备53.1技术准备53.1.1测量放线53.1.2会审图纸、设计交底53.1.3编制施工阶段施工组织设计53.1.4组织各级学习方案及技术交底53.2材料准备63.2.1材料供应63.2.2材料计划63.2.3材料检验与验收73.3机械设备准备7第四章 施工布署84.1总体原则84.2工程目标84.3项目管理组织机构84.4主要施工机械与现场布局9第五章 项目主要施工技术方案95.1总体施工方案95.2 主要
2、施工方法105.2.1 工程施工设备105.2.2混凝土预制桩的起吊、运输和堆放105.2.3施工测量放线105.2.4打桩施工工艺流程115.2.5正式打桩125.3确保工程质量的技术组织措施145.3.1质量目标145.3.2质量保证体系146.3.3质量保证措施155.4确保安全生产的技术组织措施165.4.1安全目标165.4.2安全保证体系165.4.3安全保证措施16第六章 施工总进度计划186.1施工进度总体控制计划186.2施工进度计划保证措施186.2.2管理制度严格规范186.3.3施工准备严密、充分186.4.4施工协调、统筹得当196.4.5施工计划、有条不紊196.4

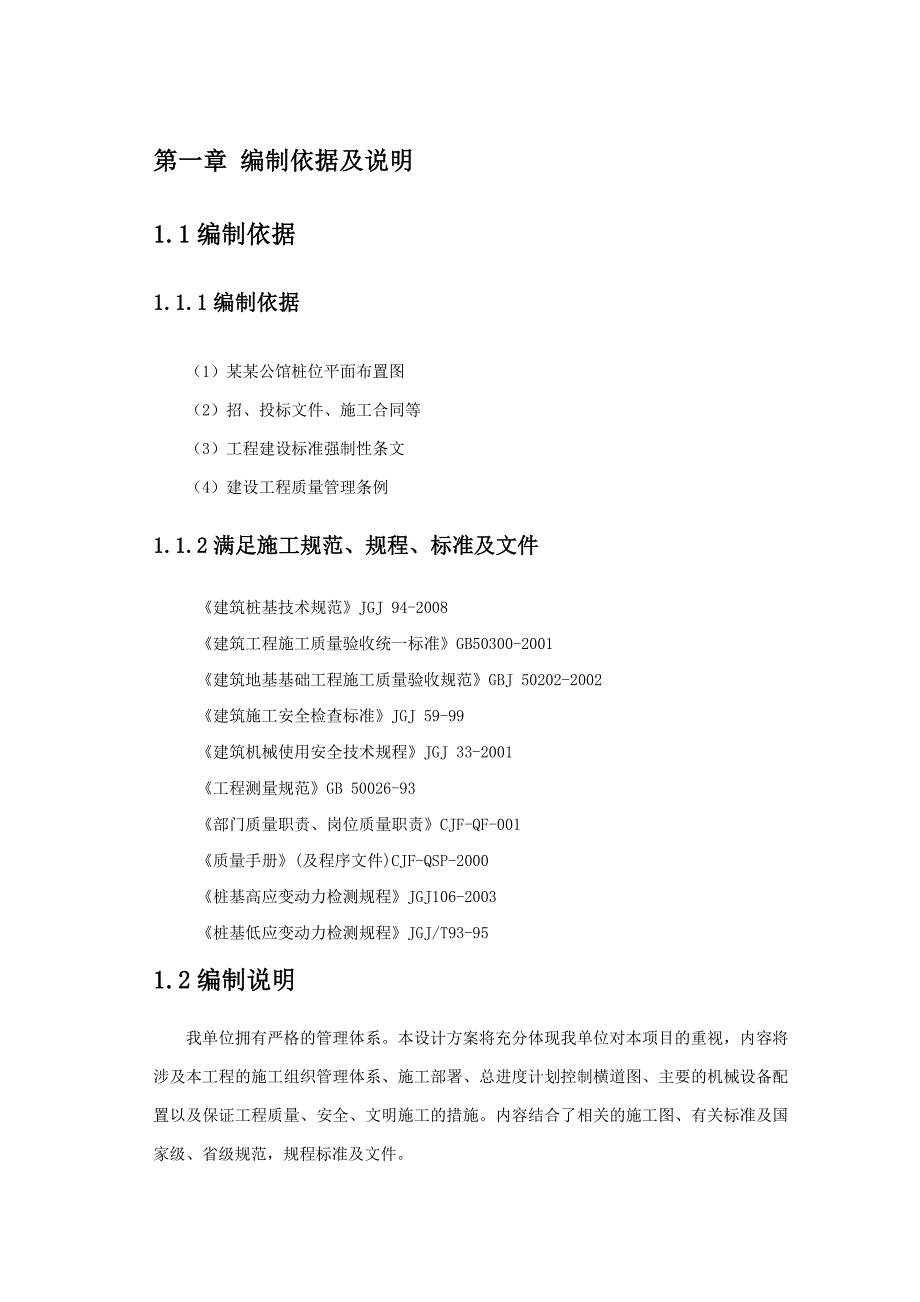

3、.6应急措施、考虑在先196.4.7提高机械利用率19第七章 现场文明施工与环境保护207.1文明施工207.1.1文明施工的目标207.1.2项目文明施工组织机构图207.1.3文明施工计划207.1.4文明施工保证措施217.2环境保护措施217.2.2项目环境管理的内容217.2.3降低环境污染、减少扰民的措施22第八章 冬季施工措施238.1冬季施工准备工作238.2冬季施工具体措施238.2.1机械设备冬季防护措施238.2.2工程机械冬季施工注意事项24第一章 编制依据及说明1.1编制依据1.1.1编制依据（1）某某公馆桩位平面布置图（2）招、投标文件、施工合同等（3）工程建设标准
4、强制性条文（4）建设工程质量管理条例1.1.2满足施工规范、规程、标准及文件建筑桩基技术规范JGJ 94-2008建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GBJ 50202-2002建筑施工安全检查标准JGJ 59-99建筑机械使用安全技术规程JGJ 33-2001工程测量规范GB 50026-93部门质量职责、岗位质量职责CJF-QF-001质量手册(及程序文件)CJF-QSP-2000桩基高应变动力检测规程JGJ106-2003桩基低应变动力检测规程JGJ/T93-951.2编制说明我单位拥有严格的管理体系。本设计方案将充分体现我单位对本项目的重
5、视，内容将涉及本工程的施工组织管理体系、施工部署、总进度计划控制横道图、主要的机械设备配置以及保证工程质量、安全、文明施工的措施。内容结合了相关的施工图、有关标准及国家级、省级规范，规程标准及文件。以下是我单位编制说明的具体措施：(1)根据业主对本工程质量与合同工期的要求，强化质量管理，优化施工方案，合理安排施工进度计划与作业循环，搞好工序衔接，抓好关键线路中的关键工序，合理利用资源，达到均衡生产。在保证工程质量，安全生产的前提下，尽量缩短工程工期。(2)合理配置生产资源，充分利用先进的科学技术和施工设备，做到机械化作业，流水作业和标准化作业。(3)加强质量管理，使施工过程处于受控状态。认真贯
6、彻执行ISO9002标准，加强内部核算管理，降低工程成本，提高经济效益。第二章 工程概况2.1工程简介工程名称：某某某某桩基工程建设单位：某某市某某房地产有限公司设计单位：某某现代华盖建筑设计有限公司监理单位：某某市建设监理有限公司施工单位：某某机械化基础工程公司淮海分公司勘察单位：某某工程勘察院 桩基类型：预应力混凝土管桩（PHC-A500(100)-712、PHC-A600(110)-12）场地条件：具备“三通一平”2.2 工程概况某某某某项目位于某某市龙山路中段，由某某市某某房地产有限公司开发，桩基类型为：预应力混凝土管桩（PHC-A500(100)-712、PHC-A600(110)-
7、12），工程量约16000米。第三章 施工准备3.1技术准备3.1.1测量放线做好整个某某桩基工程的测量放线方案，进行测量仪器的检验，红线桩坐标和高程点的复测与核对，轴线和高程控制桩的埋设与保护。组织现场方格网的布置与测量，掌握现场标高情况。根据规划局提供的坐标点进行校核和测量控制点的加密与保护。3.1.2会审图纸、设计交底首先组织项目部有关人员熟悉工程施工图纸并认真做好图纸会审工作，做好图纸会审记录。内部图纸会审之后，将图纸会审记录送交发包方，组织设计交底，设计交底过程应进行详细记录，设计交底记录需由参加交底的建设单位、设计单位、监理单位及施工单位各方签字认可，作为施工依据。3.1.3编制施
8、工阶段施工组织设计在进一步熟悉图纸的基础上，组织技术力量对投标阶段的施工组织设计进行深化完善，编制详细的施工阶段施工组织设计、施工总进度计划与月进度计划，确定各施工节点的工期目标。3.1.4组织各级学习方案及技术交底技术部门在施工组织设计审批后，及时组织现场施工人员学习方案、施工工艺及有关规范，对施工组织设计及方案进行系统交底。技术方案交底应做到按表填写，交底人、被交底人、交底内容、相关人员签字等。工长在施工前必须根据现场具体情况，对施工作业队、班组进行详细的技术、质量、安全、消防及文明施工的书面交底，并履行签字手续。按照项目经理组织机构的要求，委派胜任人员到相应的岗位。按规定特殊工种人员须持
9、证上岗，如：电气焊工、电工、起重工等。3.2材料准备3.2.1材料供应项目部根据施工进度和现场实际情况及时和管桩厂联系，做好管桩的收放。如下图3-1：施工现场场地分析施工方法施工进度施工材料计划报审材料计划确定进场计划组织进场，按平面图堆放验收使用图3-1材料物资准备流程图3.2.2材料计划项目部生产部门根据施工方案提出材料需用计划，工长根据施工需要提出临时材料及工具需要计划。做好各种材料、主要构配件及机具进场计划，严格按计划做好各种材料的供货准备工作，确保施工需要。主要材料计划详见每天上报计划。3.2.3材料检验与验收项目部有关人员在管桩到场后会同甲方、监理对管桩进行验收，对不符合国家规范和
10、施工工艺的坚决要求退场。要在正式施工前，拿出有关检验合格资料，报有关部门认可。3.3机械设备准备机械设备在开工前提前全部进场，计划用于本工程的施工机械设备，准备详见图3-3：序号设备名称型号制造年份及使用年限现状（新旧程度）数量备注1静压机ZYJ6802009新12全站仪苏一光2009新13经纬仪J2-12009新14水准仪DSZ32009新15钢卷尺100m某某新26钢卷尺5m某某新2图3-2主要机械设备及进场计划表第四章 施工布署4.1总体原则（1）确保某某桩基工程按质按期完成承包范围内工作内容；（2）各个工序执行“早开工、早竣工”的原则，见缝插针，确保均衡施工；（3）认真贯彻执行国家和地
11、方的有关技术标准、规范、规程；4.2工程目标根据我公司质量体系文件精神，特制定本项目质量目标。施工目标具体内容如下图4-1序 号项 目计 划 目 标备 注1工期目标50个日历天2安全施工目标无重大伤亡事故图4-1 项目质量目标4.3项目管理组织机构为按期、优质、安全、文明地完成本工程的各项生产任务，我公司按照项目法进行管理组织施工，建立以项目经理为核心的管理层，开展目标管理，由项目经理代表企业法人对工程安全、质量、进度、文明施工、科学管理、经济效益等各方面负责，项目经理部下设施工组、技术组、质量组、等职能部门，由各类专业人员组成施工管理层，实行层层负责制，各部门对项目经理负责，项目经理部门其它
12、管理人员由公司选派业务素质高，协调能力强，能够胜任本工程施工特点的专业技术人才担当。本工程管理组织机构详见下表4-2：项目经理部工程技术科资料员技术负责人施工员质检员安全员打桩组图4-2 管理组织机构表4.4主要施工机械与现场布局本工程施工现场大体呈长方形，在平面布置时考虑将生产区与生活区相对独立布置，在生产区按规划建立生活区修建宿舍、办公室、厕所。第五章 项目主要施工技术方案5.1总体施工方案针对本工程施工特点，本公司制定了在施工阶段的各分项工程的施工顺序，在对各分项工程的施工顺序进行设计、编制的同时，考虑了施工现场的实际情况，以保证工程施工工期及施工质量。5.2 主要施工方法5.2.1 工
13、程施工设备本桩基工程打桩使用1台静压机。该型号打桩机施工快，噪音小，采用桩顶标高控制打桩深度，以满足本工程设计桩基单桩竖向承载力需要，送桩使用专用钢制送桩器。5.2.2混凝土预制桩的起吊、运输和堆放桩的起吊：预制桩应达到设计强度的70%方可起吊，如果提前起吊，必须保证强度和抗裂要求。桩起吊时，必须做到平稳，不使桩体受到损伤。吊点的位置和数目应符合设计规定。当吊点少于或等于3个时，其位置应按正负弯矩相等的原则计算确定，当吊点多于3个时，其位置应按反力相等的原则计算确定。单节桩长在20米以内时可采用2点吊。桩的运输与堆放：预制桩在运输时强度应达到设计强度的100%，运输时，桩的支撑点应按设计吊钩位
14、置或接近设计吊钩位置叠放平稳并垫实，支撑或绑扎牢固，以防止运输中晃动或滑落，采用单节点的短桩，运输时也应该按两点吊的要求设置两个支撑。预制桩在堆放时，要求场地平整坚实，排水良好，使桩堆放后不会因为场地沉陷而损伤桩身。桩应按规格，长度，使用的顺序分层叠置，堆放层数不应超过四层。5.2.3施工测量放线（1）工程对测量的要求1）测量仪器必须精良，物镜放大倍率和成像清晰度均要满足本工程的要求。2）根据桩基础轴线的情况，沿场地的周边建立平面主控制网，然后根据各区域轴线情况建立二线控制网。 （2）测量前的准备1）仪器的校验水准仪对其i角误差，交叉误差进行校正，使其i10，交叉误差水泡移动值小于2mm.经纬仪应对其视准轴垂直于横轴，水准管轴垂直于竖轴。误差进行校正，使视准轴垂直于横轴的误差2C12。2）原始依据的校核对导线坐标点进行边长和夹角的实测。采用附合法实测两点高差。3）熟悉图纸审核图纸熟悉图纸，了解结构各部位尺寸，审核定位条件，是否是唯一的条件。 4) 桩位施放及控制桩的埋设。根据轴线控制网，用经纬仪将各条轴线交点打出并钉上木
