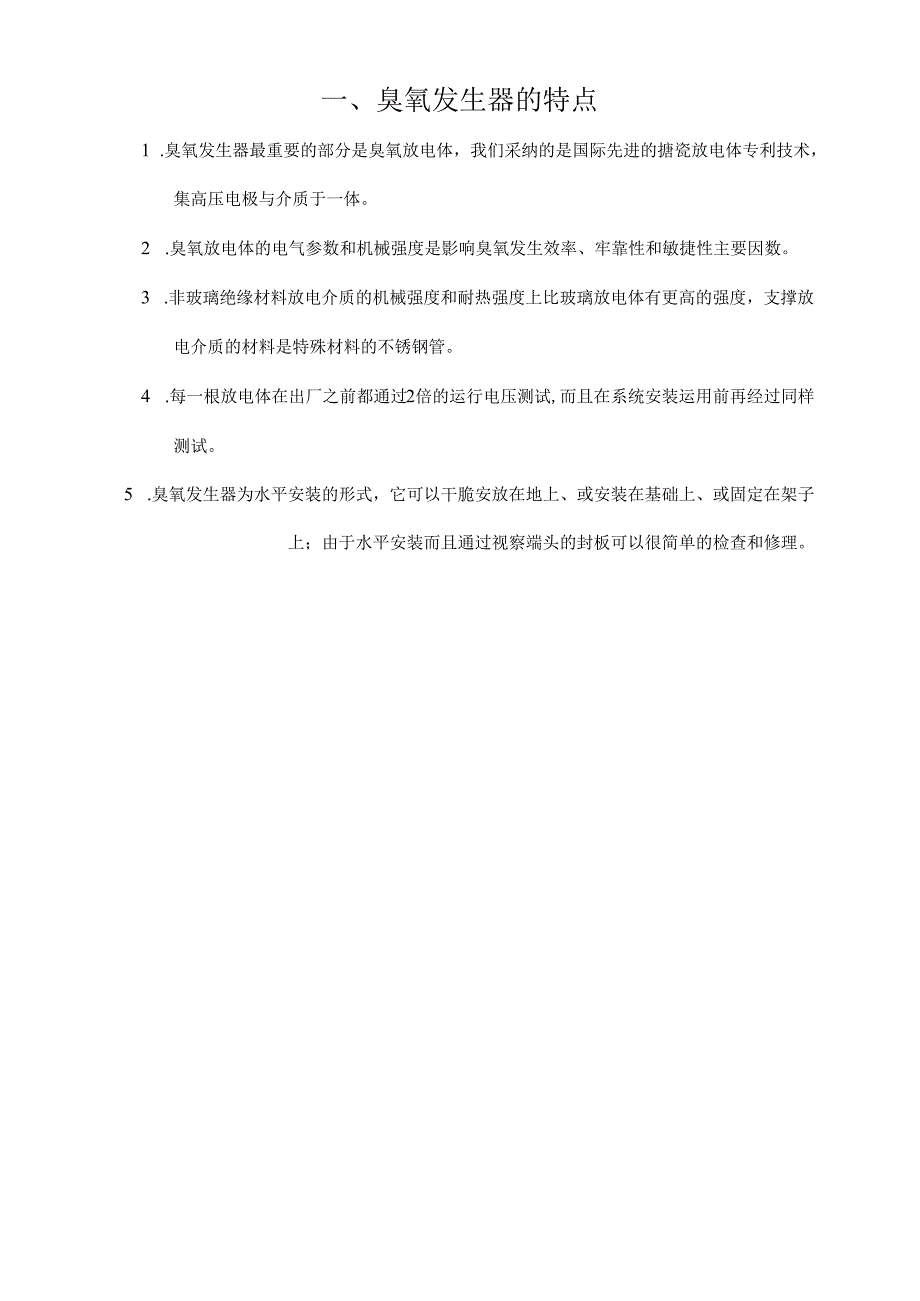

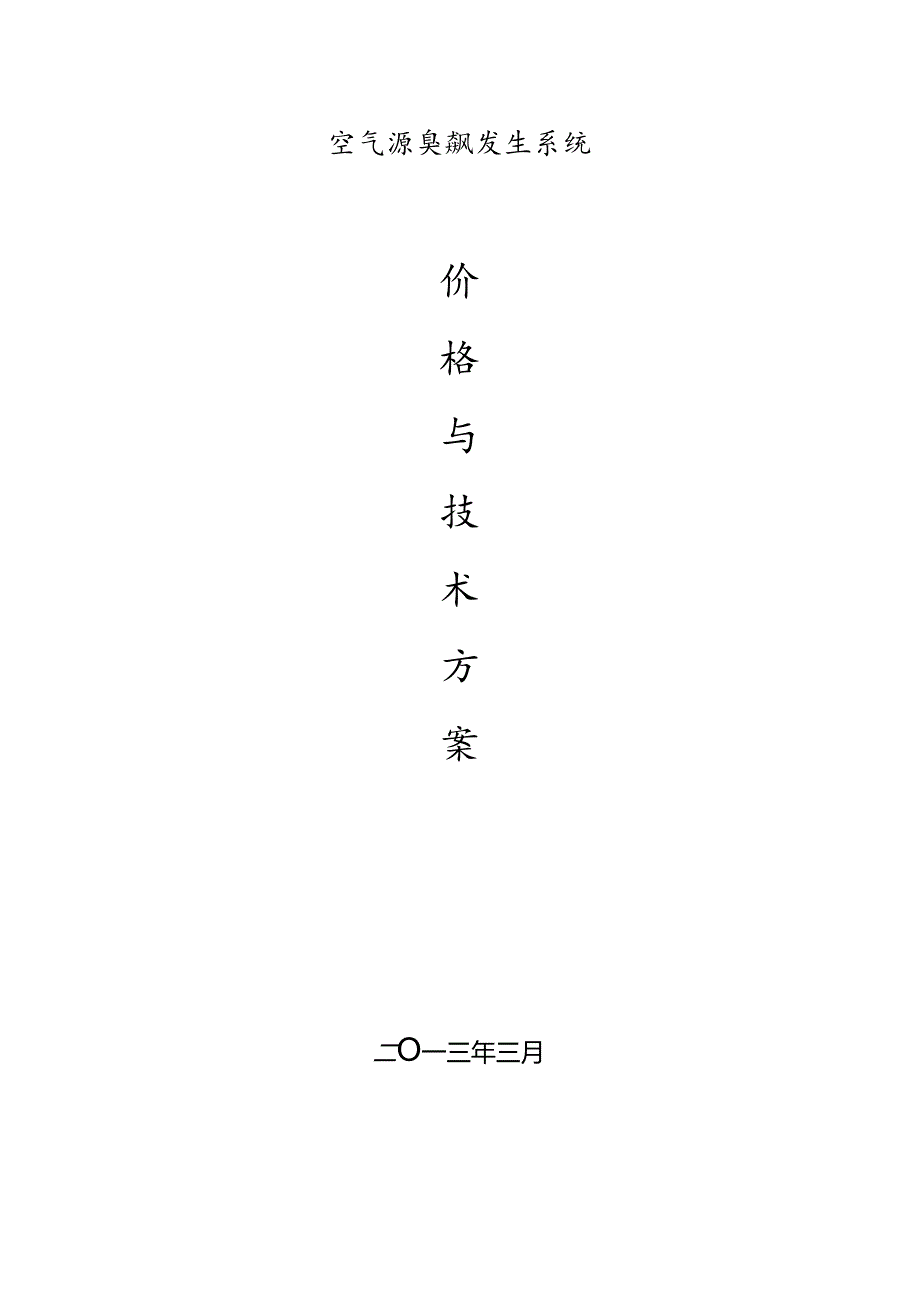

1、空气源臭飙发生系统价格与技术方案二O一三年三月书目一、臭氧发生器的特点3二、技术方案4三、概要5四、设备名称、数量及报价明细表10一、臭氧发生器的特点1 .臭氧发生器最重要的部分是臭氧放电体，我们采纳的是国际先进的搪瓷放电体专利技术，集高压电极与介质于一体。2 .臭氧放电体的电气参数和机械强度是影响臭氧发生效率、牢靠性和敏捷性主要因数。3 .非玻璃绝缘材料放电介质的机械强度和耐热强度上比玻璃放电体有更高的强度，支撑放电介质的材料是特殊材料的不锈钢管。4 .每一根放电体在出厂之前都通过2倍的运行电压测试,而且在系统安装运用前再经过同样测试。5 .臭氧发生器为水平安装的形式，它可以干脆安放在地上、
2、或安装在基础上、或固定在架子上；由于水平安装而且通过视察端头的封板可以很简单的检查和修理。二、技术方案1臭氧系统描述臭氧系统臭氧发生器、配套的气源及气源处理系统、曝气盘、尾气破坏器等组成。空气经压缩机压缩后，经主管道的过滤器去除大于1微米的尘埃粒子以及水雾和油雾，由冷冻式干燥机进行浅度除水，经高效除油过滤去除大于0.01微米的尘埃粒子，使水雾和油雾含量不超过0.01mgm3,然后进入吸附式干燥机进行深度干燥，使气源露点达到要求的-5(C以下，再经通用除尘过滤和高效除尘过滤器去除大于0.01微米的尘埃粒子成为合格的原料气源。合格的原料气源由减压阀减压，经压力表现场显示后进入臭氧放电室。在臭氧放电
3、室内的中频高压电场内，部分氧气变成臭氧，产品气体为臭氧化气体，由臭氧出气口排出。臭氧发生器采纳国际先进的中频放电技术，内部设有CPU核心限制，设计了软启动及软卸载功能，并可平滑调整臭氧发生器的投加功率，以达到调整臭氧产量，最大限度降低用户的运行成本。2臭氧发生器设计、制造和检验标准2.1 臭氧发生器设计、制造标准臭氧发生器严格依据以下标准设计制造：2.1.1 中华人民共和国城镇建设行业标准CJ/T3028.1-1994臭氧发生器;2.1.2 国家环境爱护总局中国环境爱护产品认定技术条件HJ/T264-2006臭氧发生器;三、概要本臭氧发生器系统臭氧发生器配备了专用的供电单元。本臭氧制备原理是间
4、隙放电法，供电单元供应高压电场而使流过发生器的氧气在此电场中通过。臭氧发生器罐体本身和内部的放电室为接地极，高压电加到绝缘体的金属电极上，金属电极外部涂上了特殊的绝缘材料，这样在绝缘材料层和臭氧发生器罐体接地极之间形成了高压电场，氧气通过时通过高压电晕放电转化为臭氧。氧气转化为臭氧的过程中释放热量，必需通过接地极的发生器水腔的冷却水带走热量以促进臭氧的转化效率，因此冷却水对臭氧制备特别重要。放电室图1、臭氧发生器有以下部分组成：- 气源入口和分布室；- 高压安排安装在气源入口分布室，为臭氧发生单元供应电能;发生器罐体，臭氧放电体安装在里面;- 臭氧出口收集室；- 冷却水腔，在发生器罐体和通过两
5、端已焊接的密封的不锈钢管隔离，作为冷却水腔。- 冷却输入口和出口管道；- 放电体安装在不锈钢管内；- 罐体作为接地电极；-每不锈钢管内串联的臭氧放电体组成称为的“放电单元”；-每组“放电单元”带有独立的熔断器，出现故障时该“放电单元”的熔断器断开，不影响整机的稳定运行，削减停机时间。2、臭氧发生器电源放电体数量在设计时留有足够的余量，即使由于不行预见故障放电单元损坏(最高10%),臭氧系统还可以达到全负荷工作，臭氧产量不会低于设计产量，这样可以保证臭氧系统能接着正常运行直到安排的维护时间再检修。部分不能生产臭氧的能量转化为热能释放，必需通过冷却水腔流过足够流量的冷却水带走。臭氧发生器运行在50
6、0OV电压和700Hz频率条件下。该参数的选择不仅仅是为了供应优化的条件高效发生臭氧，而且是由于平安牢靠的设计思路。50(X)V的放电电压大大削减了电力冲击，保证了放电体的运用寿命更长。发生器设计为24小时连续工作，每一台预先安装好了相关的仪表和阀门。臭氧发生器是完全一体化安装的，出厂前己将管道，阀门、仪表和电缆安装在发生器上，而且全套系统在工厂己完成了全部测试。3、放电体大型臭氧发生器的放电室是依据所需臭氧的产量来设计，而产量是依据单个放电极在肯定频率、电压条件下所产的臭氧产量的总和来确定。因此，放电极是放电室设计的基本依据，而在国内，放电极技术是大型臭氧发生器制造技术的瓶颈。臭氧放电室采纳
7、专利DTA可连接式非玻璃放电体,放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键。坯体附着层.介质层津稣保.护层/先进的DTA系列非玻璃放电管技术，其机械强度和热冲击强度大大提高。这是玻璃放电管不行以达到的：1、机械强度和热冲击强度大大提高；2、与玻璃管介质相比，介质损耗大大降低，介点常数大大提高；3、低放电电压削减负荷冲击；4、每根放电管出厂经2倍电压试验确保冲击负荷（玻璃放电管无法达到）；5、集高压电极与介电体于一体，安装、维护便利。4、放电室罐体：放电体在内部呈蜂窝状排布，每根高压电极带有独立的熔断器，保证放电室整体正常、牢靠、有效工
8、作。5、熔断器熔断器是为了保证大型臭氧发生器系统的正常工作。当放电极出现击穿故障时，保险丝能在短时间内熔断，以保证不因电流过大而影响系统正常工作，保证了整个系统的平安牢靠运行。6、臭氧电源装置臭氧发生器产生臭氧的电能是由臭氧系统的电源柜供应的。臭氧发生器的电源柜转换常规电压和频率成为生成臭氧所需的频率和电压。电源柜输出的高压电源通过特殊的高压电缆和特制的高压接头连接到臭氧发生器气源入口室的高压电极上。-碧海的电源柜应用了当今世界最先进的电力和电子技术,而且依据世界电力电子技术的发展，随时开发新技术。-碧海是自行设计、生产和组装臭氧发生器中频电源系统的生产厂家。-电力元件的平安性和牢靠性是有平安
9、的电流和电压保证的。6.1 可控硅全控整流桥电路用于限制调整整流器的输出电压，实现高压输出电压与臭氧产量的平滑调整。该电路能避开放电室在起辉和工作放电时由于负载变动产生过高的电压，从而保证了电源与放电室的牢靠性。6.2 中频逆变包括可控硅关断电路，因可控硅是半开关器件，它必需在自身电流过零时才能关断,而可控硅又接在电源与负载之间作为开关运用，可控硅一旦打开，就失去了限制电流大小的作用。而且臭氧放电室这一负载在起辉、正常工作、瞬时跳火或局部跳火时负载特性变更很大，这极大地影响了可控硅的正常关断，为此特地研制了相应的数字电路，保证了可控硅的关断。6.3 限制电路由同步脉冲触发电路、电流电压反馈电路
10、、比较器等组成PID限制回路，使工作频率和输出电压可调，从而实现主电路的协调稳定工作，并具有电路爱护功能。电源限制核心为高牢靠CPU,设置自动软启动功能，并设置多重爱护装置保证整机的牢靠性和稳定性，产量和浓度还可依据实际须要实现平滑调整。6.4 高压变压器用于传递功率和使电子功率电路的输出与放电室匹配，对其参数的要求与一般变压器有所区分。由于放电室在整个工作过程中，负载不仅在数值上变更很大，其特性也随着起辉或正常工作时的状态不同而变更，从而要求变压器有肯定的漏感来平衡上述变更,爱护电子元器件。同时，漏感又简单引起电路损耗和换向时产生瞬时高电压，因此须要依据负载的状况选择其大小。7冷却水系统臭氧
11、发生器产生的热量须要释放出来，这通过流过放电体外壁的冷却水实现的。任何臭氧发生器运用的不锈钢均对氯离子腐蚀相当敏感，特殊是氯离子浓度高时须要相当重视：腐蚀的实力基于水温柔PH值，水温越高PH越低腐蚀越快。臭氧发生器冷却水温度为V30C,PH值6.58,氯含量（平均）100mgl,氯含量（峰fi）150mglo8空气处理系统空气处理系统由冷冻干燥机、吸附式干燥机、空气过滤器等组成。8.1 空气压缩机空气压缩机采纳螺杆式空压机，出气效率高，噪音小，运行费用低。8.2 冷冻式干燥机冷冻式干燥机是将饱和状况下的压缩空气降温冷凝除水，正常工作条件下可去除压缩空气中约80%的水分，气源可达到大气露点-20
12、左右，除水量大，能耗低，属于浅度除水，必需有吸干机协作才能满意臭氧放电要求。冷干机由氟压缩机、预冷器、蒸发器、热交换、冷凝器组成，工作时有效保证空气出口管路不结露、不滴水。8.3 吸附式干燥机吸附式干燥机是应用变压吸附原理和无热再生方法对压缩空气进行干燥的一种除湿净扮装置，属于深度除水。吸附式干燥机采纳双塔结构，一塔在肯定的压力下吸附空气中的水分，另一塔用稍高于大气压的一小部分干燥空气使吸附塔内的干燥剂再生，经过肯定时间两塔切换，保证干燥压缩空气的连续供应。在正常操作条件下，经处理的空气露点可降到50以下。碧海公司研制的臭氧专用深度干燥吸附式干燥机吸附塔采纳三段式结构，分别填装活性氧化铝、吸附
13、硅胶和吸附分子筛，干燥剂再生采纳无热的方式。8.4 空气过滤器一般采纳分级的方式，包括主管道过滤、除油过滤、除尘过滤等，保证进入吸附式干燥机的气源含油量小于O.Olmg/nA保证进入臭氧发生器的气源粉尘颗粒度小于IHm乃至0.01mo8.5 油水分别器通过安装多明尼克汉德公司的WS高效气水分别器可以去除99%以上的液态水。您的空气压缩系统将更高效的运行，停机少了，维护成本也降低了四、设备名称、数量及报价明细表空气源500gh臭氧发生器系统报价单位：万元序号设备及部件名称型号规格及主要技术参数单价（万元）数量总价（万元）生产厂商一臭氧发生器系统1臭氧发生器CF-BH-2-500g3.001套3.
14、00本公司2减压阀配套SMC3止回阀配套国产4平安阀配套国产5臭氧流量计配套浙江余姚6手动调整球阀配套国产7流量开关配套8就地仪表配套国产二气源处理系统1螺杆空压机4KW1.301台130无锡压缩机2储气罐3.0m30.8Mpa0.601台0.60上海申江3油水分别器WSlOG0.351只035英国DH4冷冻干燥机HAD-15HTF0.751台0.75广州汉粤5臭氧专用吸附干燥GD-2.0N1.601台1.60本公司6空气过滤器AO/AA/AR/AAR-0450301只030英国DH三其它1尾气分解装置按臭氧产量500gh配套本公司2曝气盘钛板185本公司四备品备件1密封圈配套2放电体DTA-5003高压熔断器AC-5报价0.5KG/H人民币：柒万玖仟元整（79000.00）注：1、以上报价含税，2、系统供货周期：30天。2013年3月17日
