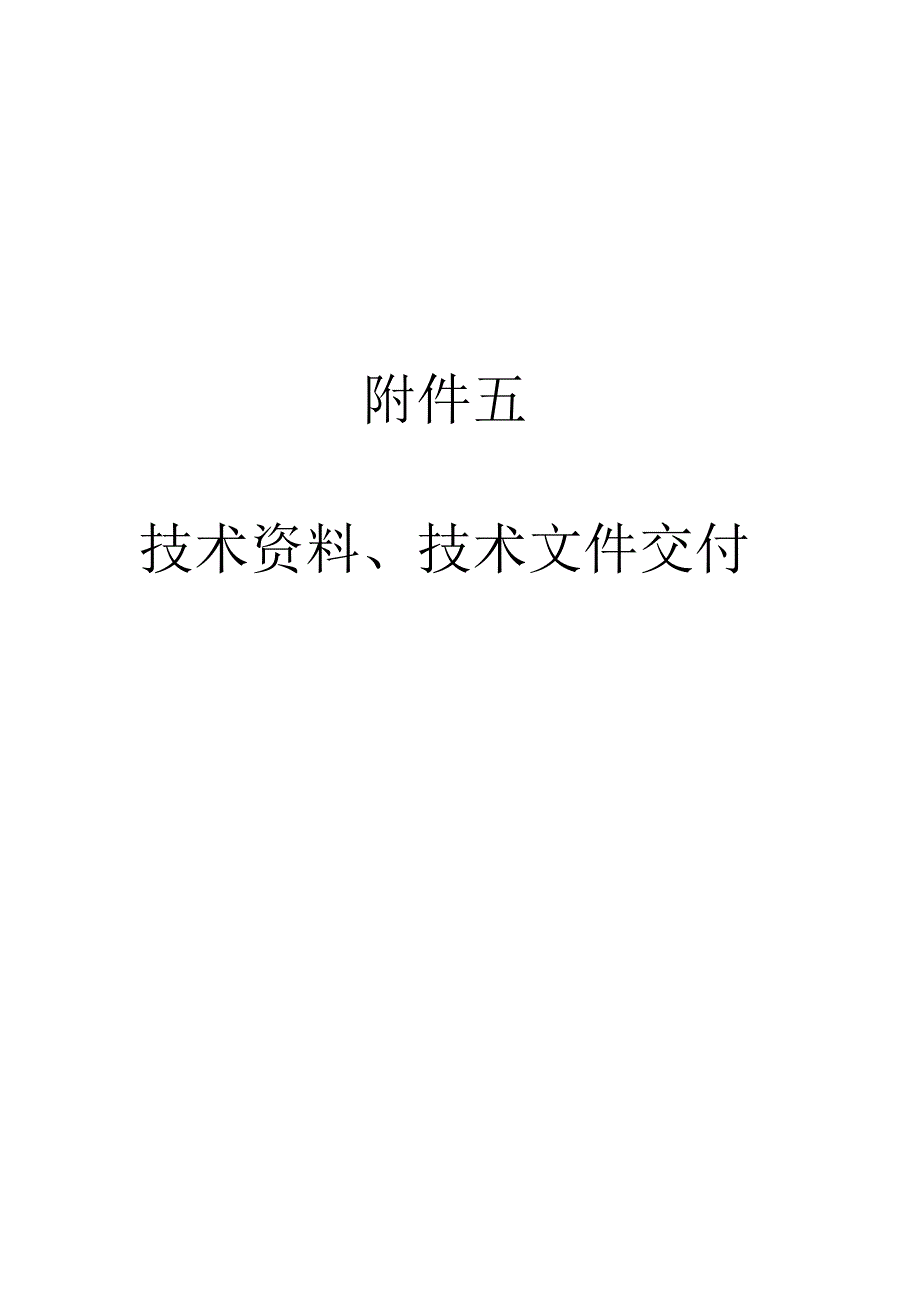

1、附件五技术资料、技术文件交付m11.1 技术资料范围11.2 计量单位和标准11.3 语言11.4 文件、图纸的尺寸规格12 损渤浙三I3 三WS三I翁琳31概述1.1 技术资料范围技术资料范围依据本技术附件一中的承包范围制定，本附件所指的技术资料包括总承包过程中设计、施工、调试以及试生产等不同阶段的技术资料和图纸。1.2 计量单位和标准技术文件和设计图纸中所采纳的计量单位应为国际单位制（SDh电气设备采纳中国标准或相关的IEC/ISO标准。1-3语言买卖双方互提的全部图纸和技术文件采纳中文，引进设备外方资料及样本资料除外。1.4 文件、图纸的尺寸规格一般技术文件和手册：UNIA4一般图纸资料
2、：UNIA4/A3/A2/A1及延长图布置图和组装图：UNIAl/AO2报价人提交的设计资料和技术文件及其交付进度1、报价人将通过邮寄、干脆提交或电子邮件的方式依据表2-1的规定向报价人提交图纸、文件和技术数据。表2-1提交的文件和图纸提交的文件和图纸提交日期初步最终厂房内除尘管道走向及载荷、屋顶罩和屋面管道支架及载荷2010年2月3日合同生效后1个周-需审核批准的总平面图开球会上合同生效后1.5个月-备件清单合同生效后3个月-消耗件清单和图纸合同生效后3个月-竣工图纸和文件清单竣工验收后3个月-操作说明书竣工验收后3个月-维护手册（含维护用装配图）竣工验收后3个月-合格证书和测试报告竣工验收
3、后3个月2、上述图纸、文件和技术数据的提交进度在表2-1中有所规定。假如是邮寄，以邮戳上的日期，假如是干脆交付，以报价人签收的日期作为是相关图纸、文件或技术数据的交付日期。3、有关下表中列出的须要询价人审核的图纸，询价人将在收到上述图纸的两周内对上述图纸进行审查和确认。假如询价人在上述两周内没有确认其对相关图纸的审核和批准，或是未能与报价人联系，则相关图纸将认为已被询价人刚好批准，报价人可以依据这些图纸开展后续工作。4、报价人供应的须要审核的图纸如下：1）除尘系统工艺布置图；2）系统流程图及设计说明；3）电气设备及基础自动化系统 单线图 操作说明 一级系统配置图5、报价人供应的竣工图纸如下：1
4、）系统工艺总图；2）捕集罩装置总图；3）除尘器设备总图；4）管道、土建施工图；5）易损件图；6）电气施工图；说明：属报价人专利技术的图纸资料仅供应总装图和易损件图。6、报价人供应的资料数量1）文件和数据：8套黑白打印件，1套光盘（word.AUtoCAD格式）2）竣工图：3套蓝图，1套AUtoCAD文件。3询价人供应的设计资料和技术文件及其交付进度1、此部分将具体规定询价人应提交给报价人在此次设计中须要的主要设计和技术文件名称及其交付时间。2、假如询价人未能在本节规定的时间内供应设计和技术文件，则报价人供应设计和文件的时间以及设备交货时间将顺延。3、询价人需依据表3-1的规定通过邮寄、电子邮件或干脆提交等方式向报价人提交图纸、文件和技术数据。4、报价人所需图纸、文件和技术数据的提交时间方案见表3-1。表3-1提交的文件和图纸（部分）文件和图纸提交时间初步最终厂房图纸主梁、支柱和构架的图首次工程联络会确认厂房工艺布置平、立面图2010年2月1日机械设备工艺设备布置图首次工程联络会确认设备装配总图首次工程联络会确认土建图纸基础布置图（总图）已供应厂区规划图已供应气象、地质资料已供应能源介质交接点图已供应以上图纸资料以书面和电子版形式提交（图纸以DWG形式提交）
