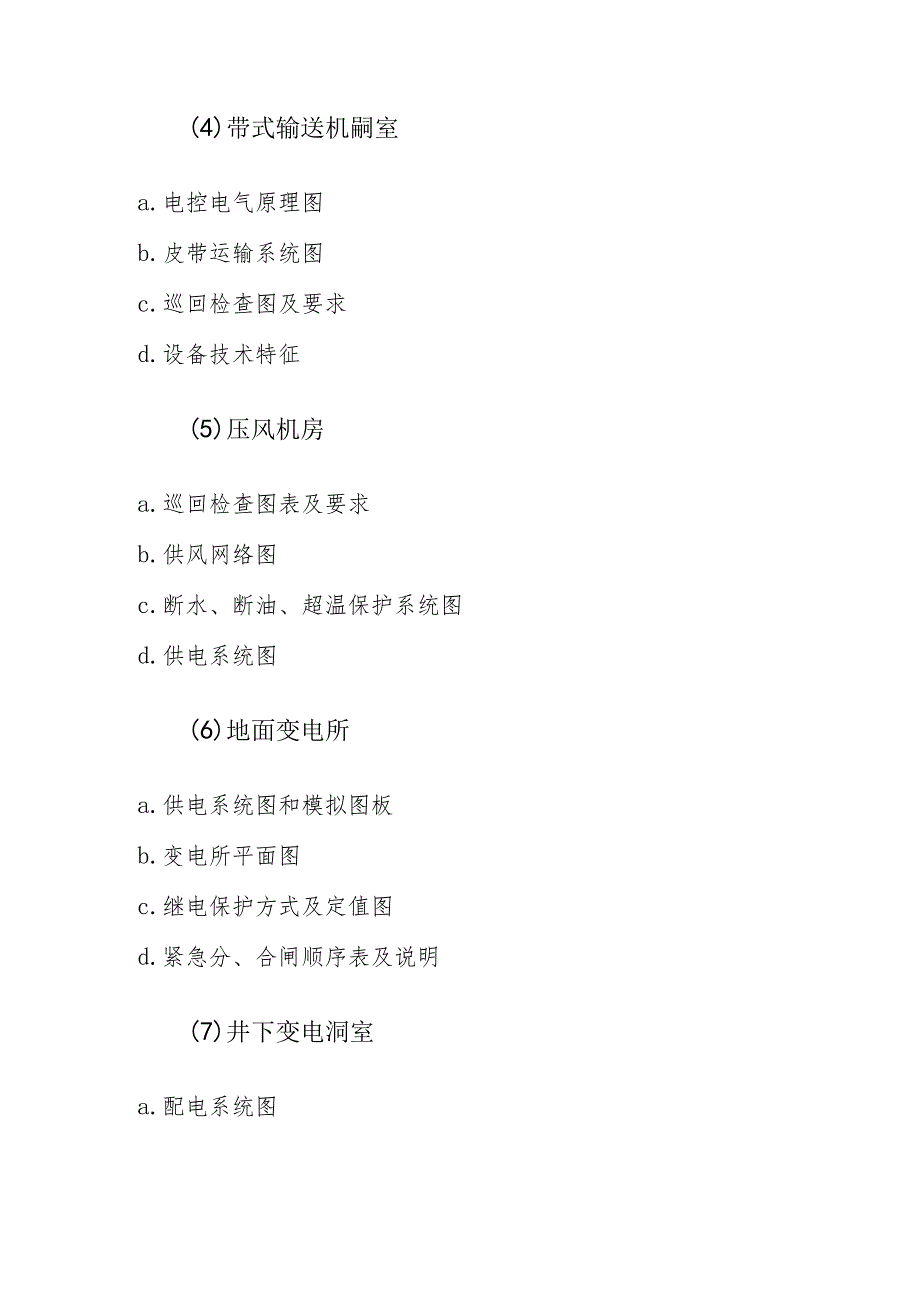

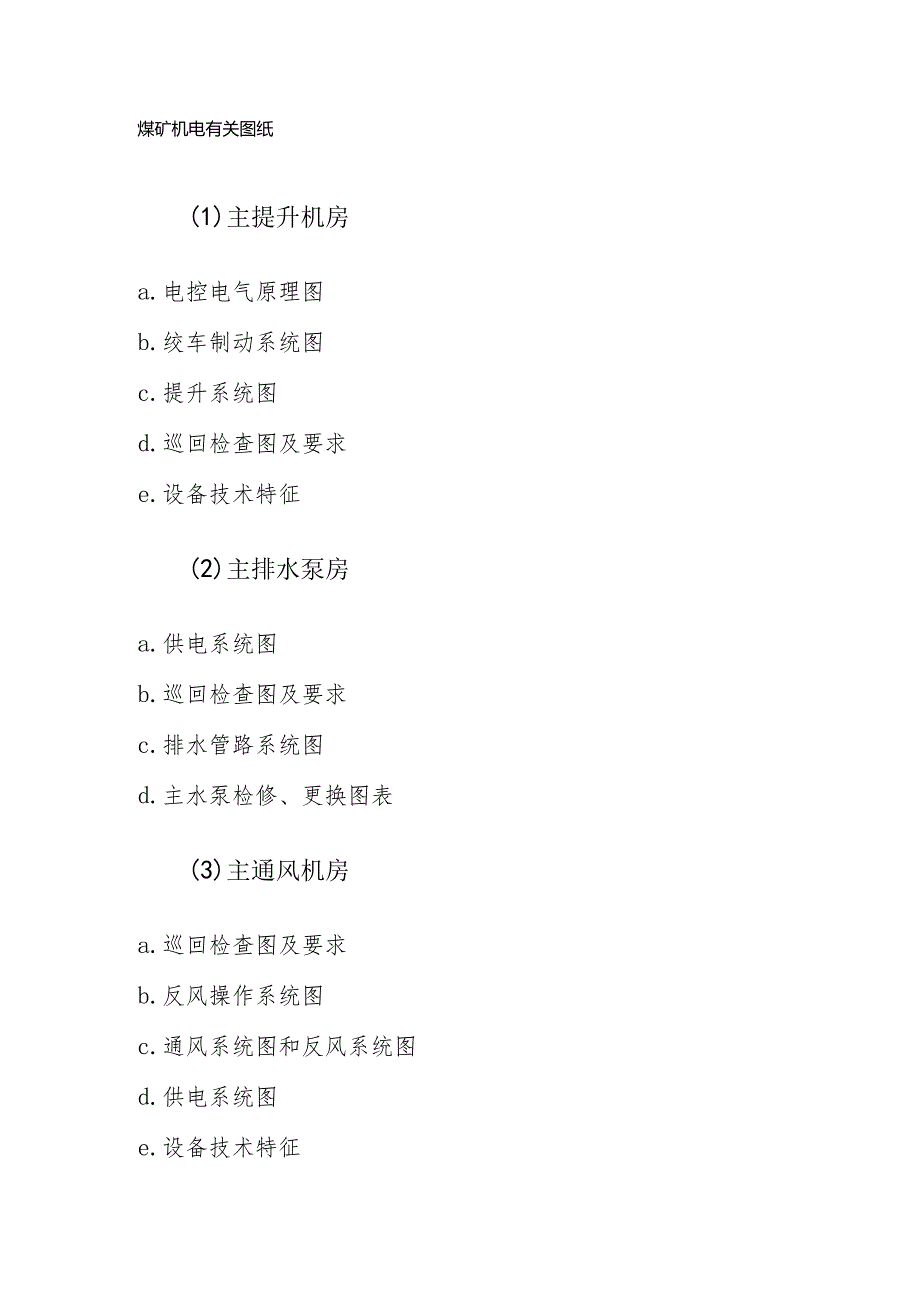

1、煤矿机电有关图纸(1)主提升机房a.电控电气原理图b.绞车制动系统图c.提升系统图d.巡回检查图及要求e.设备技术特征(2)主排水泵房a.供电系统图b.巡回检查图及要求c.排水管路系统图d.主水泵检修、更换图表(3)主通风机房a.巡回检查图及要求b.反风操作系统图c.通风系统图和反风系统图d.供电系统图e.设备技术特征f.通风机运行角度标示图(4)带式输送机嗣室a.电控电气原理图b.皮带运输系统图c.巡回检查图及要求d.设备技术特征(5)压风机房a.巡回检查图表及要求b.供风网络图c.断水、断油、超温保护系统图d.供电系统图(6)地面变电所a.供电系统图和模拟图板b.变电所平面图c.继电保护方
2、式及定值图d.紧急分、合闸顺序表及说明(7)井下变电洞室a.配电系统图(8)架空乘人装置碉室a.供电系统图b.巡回检查图表及要求c.设备技术特征d.架空乘人装置系统图煤矿机电图纸资料(1)设备使用说明书；(2)调试安装验收单；(3)试验记录；(4)设备历次事故记录；(5)设备历次性能测试和关键部件探伤记录、分析报告处理及改进意见；(6)设备大修及技术改造记录；(7)设备履历簿和技术特征卡片；(8)大型设备安装图纸；易损配件图册；(9)排水、压风、供热等管路系统图；矿主提升系统图；通风系统图、运输系统图；(10)井上、下配电系统图；井下电气设备布置图；(11)各种机电设备台帐、检查、维修记录；(12)检修项目与计划、检修任务书和各种记录、资料、图纸和检修总结。
