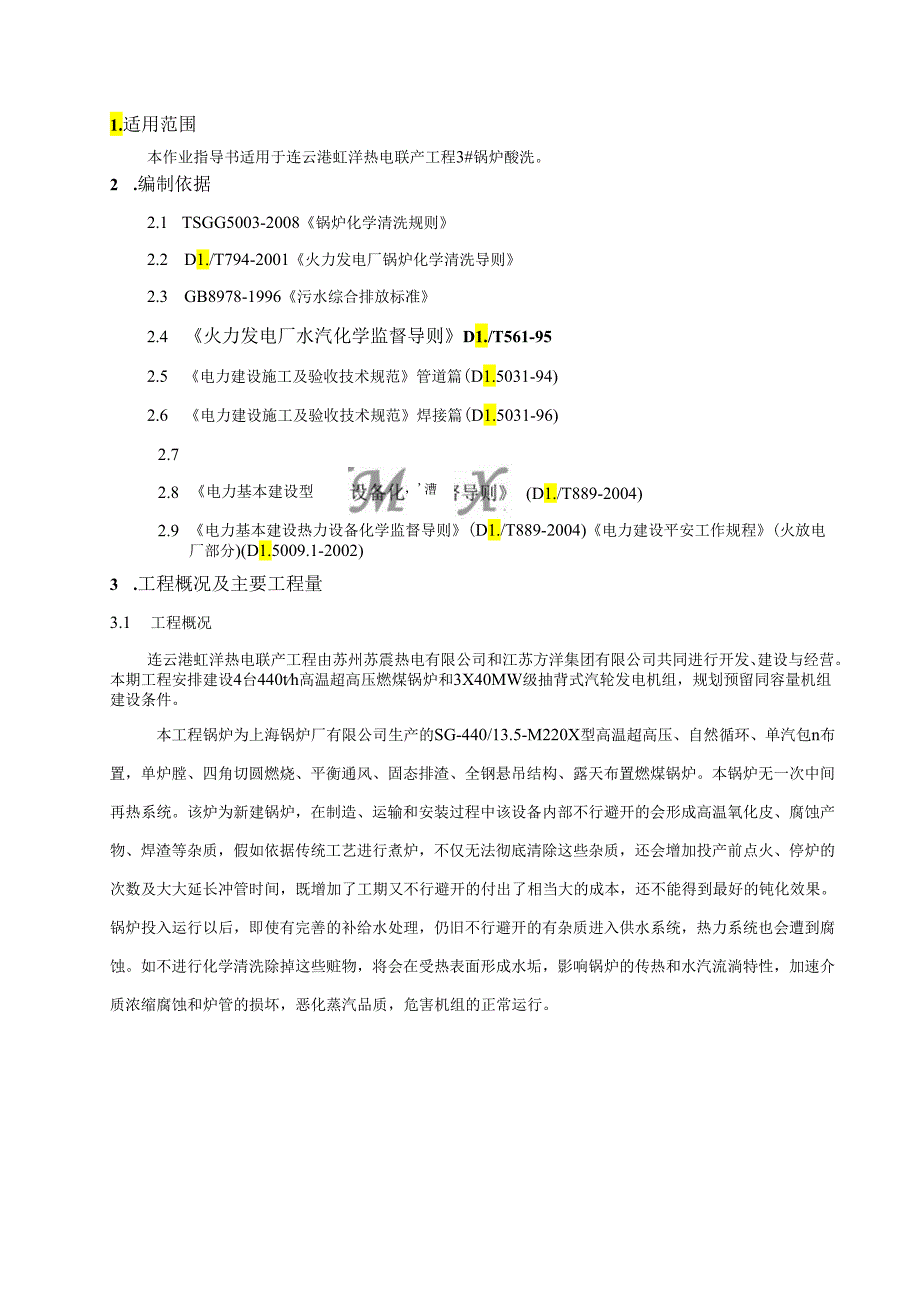

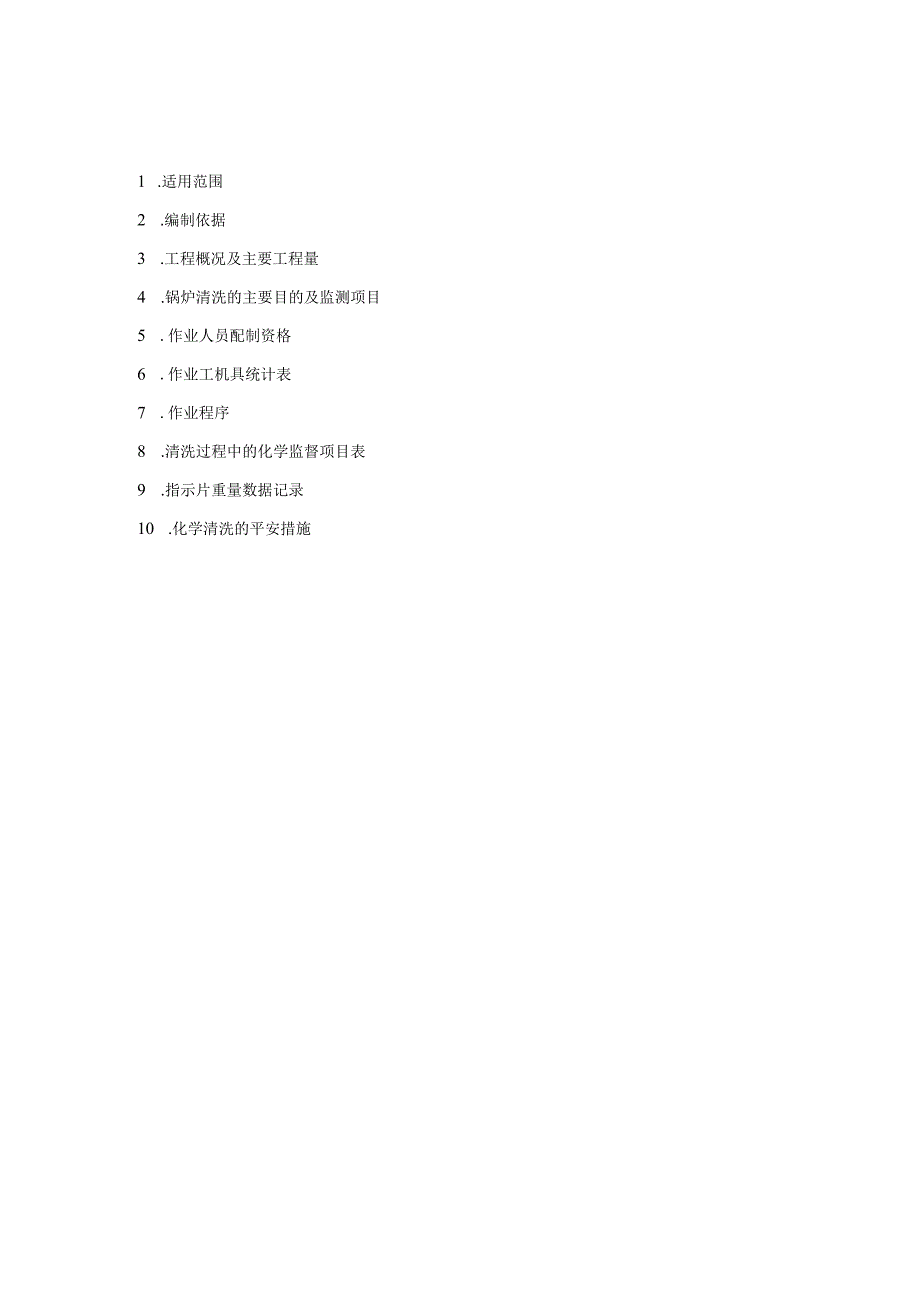

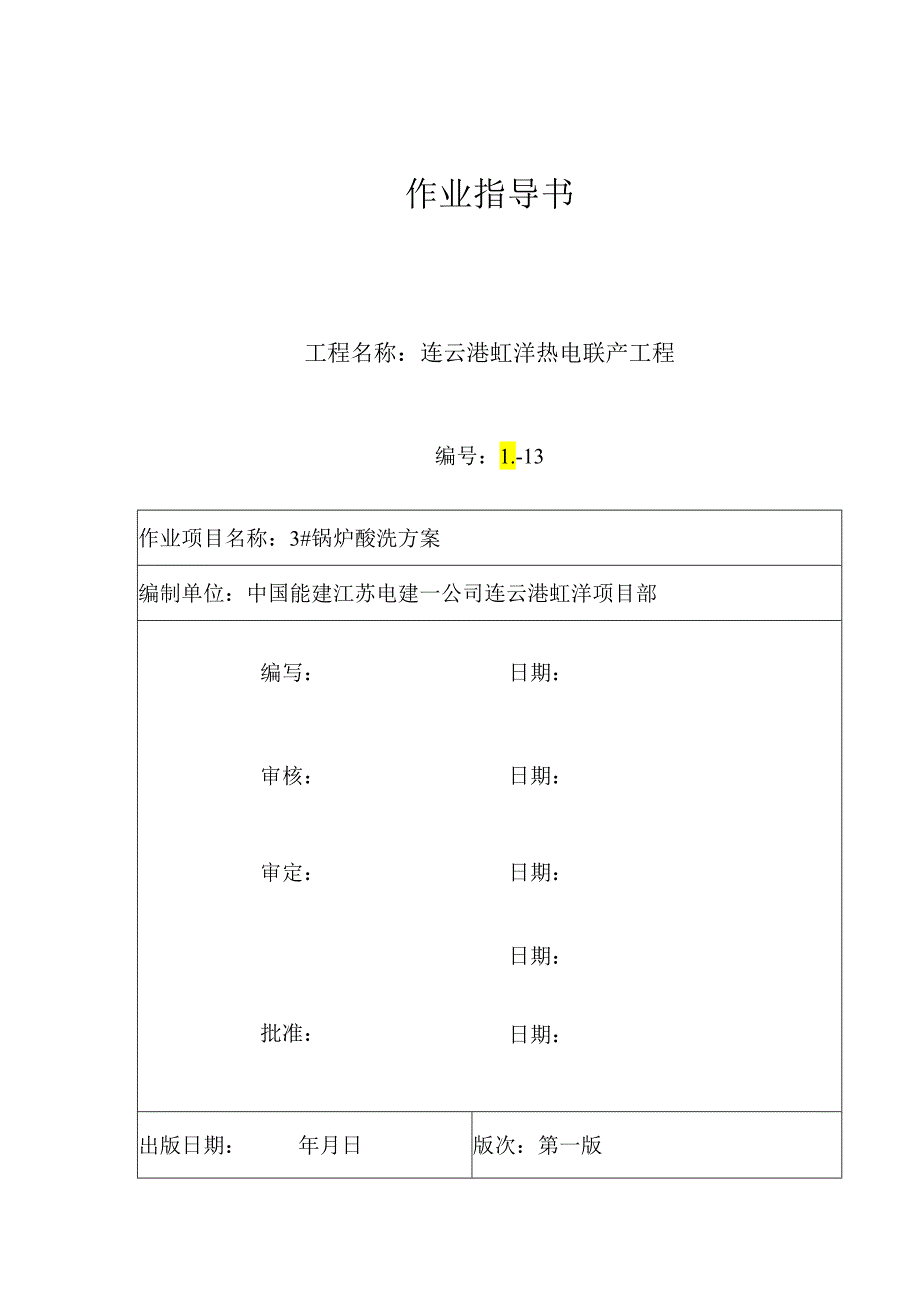

1、作业指导书工程名称：连云港虹洋热电联产工程编号：1.-13作业项目名称：3#锅炉酸洗方案编制单位：中国能建江苏电建一公司连云港虹洋项目部编写：日期：审核：日期：审定：日期：日期：批准：日期：出版日期：年月日版次：第一版1 .适用范围2 .编制依据3 .工程概况及主要工程量4 .锅炉清洗的主要目的及监测项目5 .作业人员配制资格6 .作业工机具统计表7 .作业程序8 .清洗过程中的化学监督项目表9 .指示片重量数据记录10 .化学清洗的平安措施1.适用范围本作业指导书适用于连云港虹洋热电联产工程3#锅炉酸洗。2 .编制依据2.1 TSGG5003-2008锅炉化学清洗规则2.2 D1./T794
2、-2001火力发电厂锅炉化学清洗导则2.3 GB8978-1996污水综合排放标准2.4 火力发电厂水汽化学监督导则D1./T561-952.5 电力建设施工及验收技术规范管道篇(D1.5031-94)2.6 电力建设施工及验收技术规范焊接篇(D1.5031-96)2.72.82.9(D1./T889-2004)电力基本建设型，漕M电力基本建设热力设备化学监督导则(D1./T889-2004)电力建设平安工作规程(火放电厂部分)(D1.5009.1-2002)3 .工程概况及主要工程量3.1 工程概况连云港虹洋热电联产工程由苏州苏震热电有限公司和江苏方洋集团有限公司共同进行开发、建设与经营。本
3、期工程安排建设4台440th高温超高压燃煤锅炉和3X40MW级抽背式汽轮发电机组，规划预留同容量机组建设条件。本工程锅炉为上海锅炉厂有限公司生产的SG-440/13.5-M220X型高温超高压、自然循环、单汽包n布置，单炉膛、四角切圆燃烧、平衡通风、固态排渣、全钢悬吊结构、露天布置燃煤锅炉。本锅炉无一次中间再热系统。该炉为新建锅炉，在制造、运输和安装过程中该设备内部不行避开的会形成高温氧化皮、腐蚀产物、焊渣等杂质，假如依据传统工艺进行煮炉，不仅无法彻底清除这些杂质，还会增加投产前点火、停炉的次数及大大延长冲管时间，既增加了工期又不行避开的付出了相当大的成本，还不能得到最好的钝化效果。锅炉投入运
4、行以后，即使有完善的补给水处理，仍旧不行避开的有杂质进入供水系统，热力系统也会遭到腐蚀。如不进行化学清洗除掉这些赃物，将会在受热表面形成水垢，影响锅炉的传热和水汽流淌特性，加速介质浓缩腐蚀和炉管的损坏，恶化蒸汽品质，危害机组的正常运行。3.2锅炉设备主要参数（BMCR工况）：额定蒸发量：440th最大连续蒸发量：440th过热蒸汽出口压力：13.7MPa过热蒸汽出口温度：540给水温度：2153.3主要工程量酸洗临时管道安装和拆除。酸洗水泵安装调试。锅炉酸洗、漂洗、钝化。酸洗后系统复原。3. 4主要酸洗部件规格及材料部件名称管子规格管子材料片数备注汽包1600X9213MnNiMo541炉膛水
5、冷壁60X670X7（后墙折焰角水冷壁、水冷壁上部水冷壁、后墙垂帘管）76X12（后墙悬吊管）SA210-CSA210-CSA210-C省煤器42X4（蛇形管）42X6（吊挂管）SA210-CSA210-C824.锅炉清洗的主要目的及监测项目其一，清除污染物，主要为高温轧制的氧化鳞皮、氧化垢、焊渣和泥砂等。其二，使清洗后的金属表面建立匀称致密的爱护膜，在肯定时间内爱护金属表面不出现返锈和结垢。从而提高炉水品质，降低能耗。为达到上述清洗质量要求，结合我公司多年来丰富的锅炉清洗阅历，采纳工艺成熟的水冲洗T酸洗f酸洗后水冲洗f漂洗f钝化的清洗工艺。详细可参见附件1：清洗工艺及检测项目限制表酸洗，去除
6、锈垢的重要步骤，我公司采纳了酸度为4-7%的盐酸作为清洗主剂，完全去除锅炉内表面高温氧化鳞皮、焊渣、金属氧化垢，辅以专用的蓝星酸洗缓蚀剂，将酸洗对锅炉基体的腐蚀率降低到较低水平。漂洗，主要在酸洗和钝化之间起连接作用。一方面对酸洗液排出后金属表面产生的浮锈进行清除，另一方面活化金属表面，提高钝化质量。钝化，使受洗后的锅炉表面形成一层匀称致密的爱护膜，防止锅炉清洗后产生二次锈蚀，在锅炉开车投产前供应爱护，投产后即转化为永久性爱护膜。4. 1清洗工艺流程留意点：为平衡水冷壁下降管和水冷壁管、挂吊管内的清洗流速，在汽包内下降管管口用特制的节流装置，将每一根下降管管口阻截，只留较小的流通截面（流通截面约
7、2-3Cm）,留意截流装置必需牢靠（采纳螺丝固定）避开落入系统内。4. 2化学清洗范围：依据锅炉结构及运行状况，本次化学清洗主要范围为省煤器、汽包、水冷壁管、下降管、下联箱及连接管道等。过热器、汽水分别器不参与化学清洗。5.作业人员配置、资格序号作业人员数量资格要求资质1技术员1能够审清本项目施工图纸，领悟设计意图，驾驭施工工艺，熟识施工质量和安环要求。技术员以上2平安员1具备丰富的专业学问及现场施工阅历，熟识施工现场平安要求，具有专业平安员证书。持证3质检员1具备丰富的专业学问及现场施工阅历，熟识本项目有关质量标准，具有专业质检员证书。持证4工长1熟识本项目施工的工艺流程，能有效组织好施工人
8、员依据施工技术措施的要求施工，熟中级工识施工质量和安环要求。5操作工4娴熟驾驭本项目的技术、工艺要求，知道施工质量、安环要求。6焊工2熟识焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书。持证6.作业工机具统计表序号名称型号单位数量备注1汽车吊25t台1化学清洗设备吊装2逆变焊机23焊把个24烤箱15手电筒个2检查6.1材料和设备清洗泵280m32台溶液箱28m31个浓酸喷射泵35m1台转子流量计Q=25m3h2个限制间1间汽包液位监视系统1套阀门：不锈钢蝶阀DN100PN1.66个不锈钢蝶阀DN120PN1.66个不锈钢蝶阀DN200PN1.64个不锈钢蝶阀DN150PN1.610个截
9、止阀DN80PN2.52个管道：无逢管l59-219X6mm200m无逢管中80-108X4.5mm20Om6.2平安及劳保器具统计表序号名称规格单位数量备注1平安帽顶192平安带条63手套副154耐酸碱手套副55口罩副106防酸服套67雨鞋双68防酸眼镜副109毛巾条1010肥皂条5110.2%硼酸溶液升5120.5%碳酸氢钠溶液升51323%重碳酸钠溶液升1014凡士林克2507.作业程序技术特点概述：化学清洗可选择的方案有盐酸常规清洗工艺、柠檬酸清洗工艺等。因出于成本方面考虑，故不适合采纳协调EDTA清洗工艺与柠檬酸清洗工艺，且盐酸清洗工艺成熟、实施简便，清洗药品和设备投资较小，清洗系统
10、经多年摸索日益简化，且废液处理工艺简便，是较为经济、合理的方案。本措施选择盐酸常规清洗工艺：盐酸酸洗,柠檬酸漂洗,环保钝化剂钝化的清洗工艺。4.1 化学清洗用的腐蚀指示片及管样加工完毕。4.2 腐蚀指示片加工a.材料：分别是省煤器、水冷壁、汽包钢。b.试片尺寸：c.试片标记：标记越简洁越好，用数字表示材料的三块试片；试片作标记时勿使试片变形。d.试片数量：3片（悬挂位置汽包）7. 3酸洗临时管道安装完毕，清洗泵试运转结束及加热试验结束。8. 4化学清洗前清洗系统的隔离：化学清洗前与不参与化学清洗的设备及系统必需与化学清洗系统严格隔离；与清洗范围各系统相连的汽水管道、各仪表管,在清洗时采纳关严连
11、接阀门与清洗系统相隔离，如连排、各加热管、降水管底部疏水、下联箱疏水、各取样管、给水操作台各阀门及仪表管路；下降管手封堵打开，在事故放水阀门前，断开事故放水管。9. 5汽包内外的应做工作：拆汽包内的旋风分别器；将汽包两侧水位均衡管（下面的一根）断开，安装中20的管和阀门，作为临时液位计接口（双液位检测）；四个集中下降管口各加装中20节流孔板，节流孔板要求安装坚固及严密；事故放水管加高310mm,作为清洗溢流管；割开汽包一根饱和蒸汽管（或拆出一个平安门芯），作为排氢孔（过热器上爱护液后）。10. 6过热器内必需充溢含50PPM氨和200PPM联氨的爱护液（PH=9.5-10.0）,并把过热器空气
12、门关闭；除盐水箱储满除盐水，除盐水系统再生处于备用状态,供水实力应达到80th左右。11. 锅炉的封闭：在化学清洗前锅炉视察孔、人孔、烟风道、炉底水封等都具备封闭条件，以削减散热损失。12. 8清洗前与清洗系统相连的一次门进行检查保证无泄漏，并关闭。13. 9蒸汽、电源均具备运行条件。14. 10清洗废液排放渠道畅通。15. 11酸洗现场照明足够，道路畅通。16. 2化学清洗的药品全部到位，数量无误。17. 3取检修割下的水冷壁及省煤器管做小型试验。选择清洗配方为：2-4%盐酸+0.2%1.an-826+0.01%Evc钠温度：30-40C7.14清洗工艺配方及限制参数序号工艺药品温度汽包水安
13、排用时限制指标名称浓度位1水冲洗除盐水常温0-50%5-6透亮2盐酸酸洗盐酸1.an-8262-4%0.2%30400-50%6-8盐酸汁5%盐酸市3%Fe3+Fc2+趋向平衡3排酸液，水冲洗除盐水常温50-70%2-4PH24Fe50mgl4漂洗柠檬酸柠檬酸缓蚀剂氨水0.3%0.05%60-7050-70%2-4Fe30mgl5钝化钝化剂氨水0.5%0.4%40-6070%4-6Ph=9.50-10.07.15 为确保锅炉化学清洗的效果，使清洗范围内被清洗面匀称一样。依据计算分析确定选用两台泵作为循环动力，采纳一运一备的方式进行，以保证清洗流速在清洗要求范围内。依据该炉的特点，清洗系统划分为三个回路进行循环清洗，利用清洗泵进行大循环，从省煤器上水到汽包经四面水冷壁回水到下联箱，通过该回路可上水、加药。清洗系统流程如下：循环通路：清洗箱一清洗泵一省煤器一汽包f四周水冷壁一下联箱一清洗箱。7.16 本次锅炉清洗设备安装在锅炉零米侧面，清洗母管中159X4.5无缝钢管。临时系统管道与省煤器的连接：选择便于施工的主给水管（一般在给水操作台逆止门后）割断，接一根6159X4.5口径的管道与临时系统汇通。临时系统与水冷壁的连接：临时系统108X
