38CrMoALA热处理.docx

上传人:p** 文档编号:1014674 上传时间:2024-06-15 格式:DOCX 页数:1 大小:9.28KB
下载 相关 举报

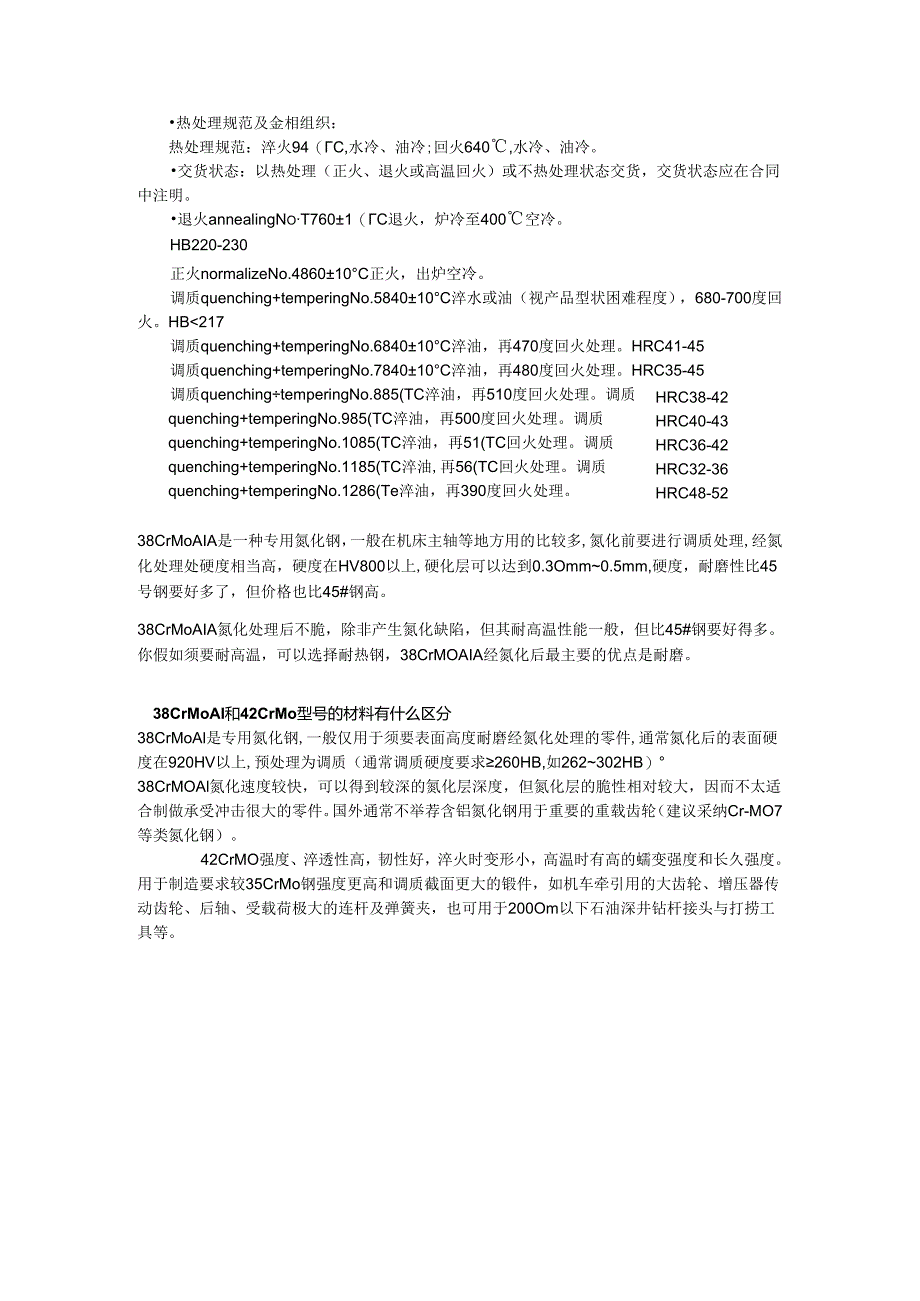

38CrMoALA热处理.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《38CrMoALA热处理.docx》由会员分享,可在线阅读,更多相关《38CrMoALA热处理.docx(1页珍藏版)》请在第壹文秘上搜索。

1、热处理规范及金相组织:热处理规范:淬火94(C,水冷、油冷;回火640,水冷、油冷。交货状态:以热处理(正火、退火或高温回火)或不热处理状态交货,交货状态应在合同中注明。退火annealingNoT7601(C退火,炉冷至400空冷。HB220-230正火normalizeNo.486010C正火,出炉空冷。调质quenching+temperingNo.584010C淬水或油(视产品型状困难程度),680-700度回火。HB217调质quenching+temperingNo.684010C淬油,再470度回火处理。HRC41-45调质quenching+temperingNo.784010

2、C淬油,再480度回火处理。HRC35-45HRC38-42HRC40-43HRC36-42HRC32-36HRC48-52调质quenchingtemperingNo.885(TC淬油,再510度回火处理。调质quenching+temperingNo.985(TC淬油,再500度回火处理。调质quenching+temperingNo.1085(TC淬油,再51(TC回火处理。调质quenching+temperingNo.1185(TC淬油,再56(TC回火处理。调质quenching+temperingNo.1286(Te淬油,再390度回火处理。38CrMoAIA是一种专用氮化钢,一

3、般在机床主轴等地方用的比较多,氮化前要进行调质处理,经氮化处理处硬度相当高,硬度在HV800以上,硬化层可以达到0.3Omm0.5mm,硬度,耐磨性比45号钢要好多了,但价格也比45#钢高。38CrMoAIA氮化处理后不脆,除非产生氮化缺陷,但其耐高温性能一般,但比45#钢要好得多。你假如须要耐高温,可以选择耐热钢,38CrMOAIA经氮化后最主要的优点是耐磨。38CrMoAI和42CrMo型号的材料有什么区分38CrMoAl是专用氮化钢,一般仅用于须要表面高度耐磨经氮化处理的零件,通常氮化后的表面硬度在920HV以上,预处理为调质(通常调质硬度要求260HB,如262302HB)38CrMOAl氮化速度较快,可以得到较深的氮化层深度,但氮化层的脆性相对较大,因而不太适合制做承受冲击很大的零件。国外通常不举荐含铝氮化钢用于重要的重载齿轮(建议采纳Cr-MO7等类氮化钢)。42CrMO强度、淬透性高,韧性好,淬火时变形小,高温时有高的蠕变强度和长久强度。用于制造要求较35CrMo钢强度更高和调质截面更大的锻件,如机车牵引用的大齿轮、增压器传动齿轮、后轴、受载荷极大的连杆及弹簧夹,也可用于200Om以下石油深井钻杆接头与打捞工具等。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 汽车/机械/制造 > 制造加工工艺

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
