《3D打印机的操作注意事项.docx》由会员分享，可在线阅读，更多相关《3D打印机的操作注意事项.docx（5页珍藏版）》请在第壹文秘上搜索。

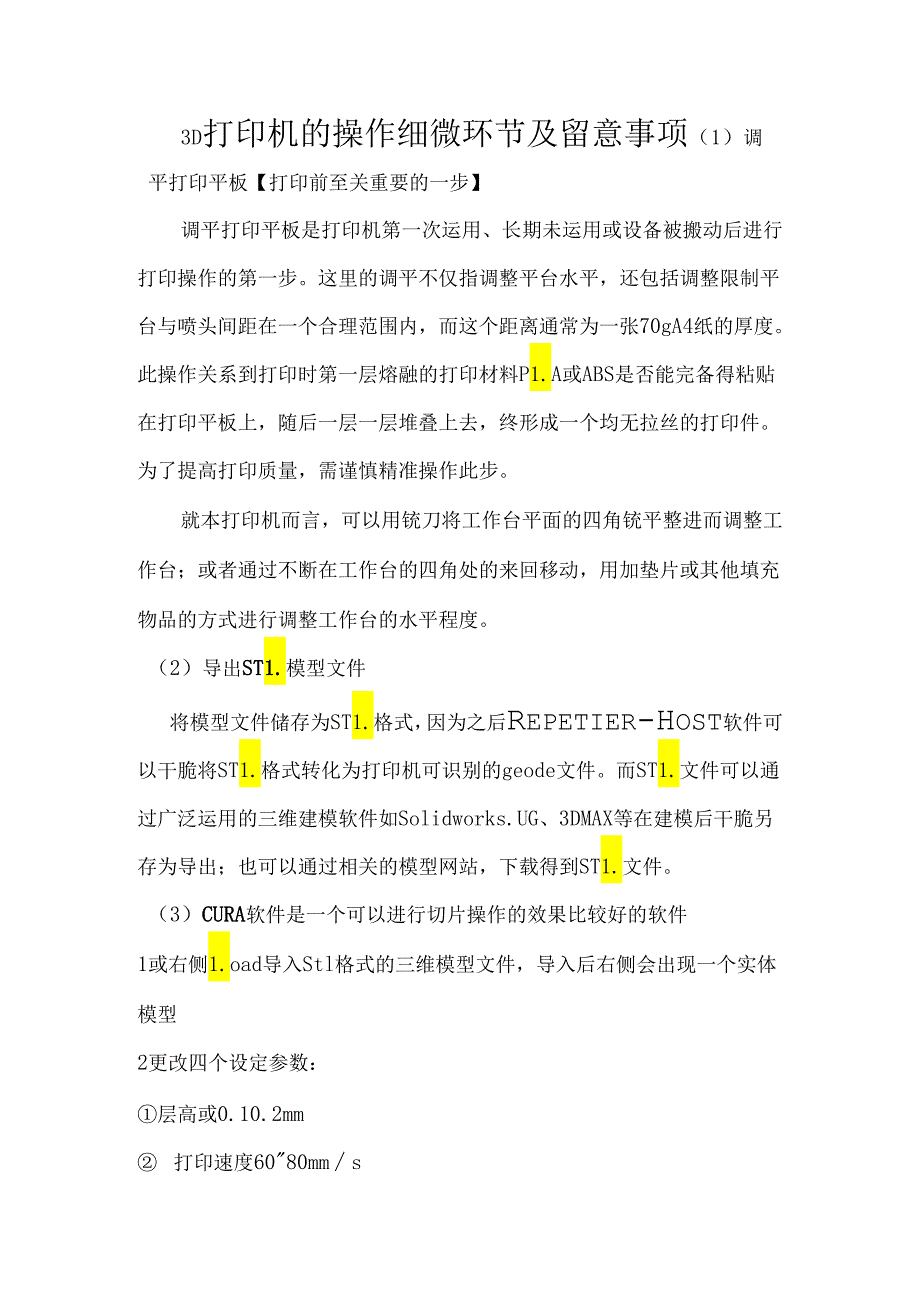

1、3D打印机的操作细微环节及留意事项（1）调平打印平板【打印前至关重要的一步】调平打印平板是打印机第一次运用、长期未运用或设备被搬动后进行打印操作的第一步。这里的调平不仅指调整平台水平，还包括调整限制平台与喷头间距在一个合理范围内，而这个距离通常为一张70gA4纸的厚度。此操作关系到打印时第一层熔融的打印材料P1.A或ABS是否能完备得粘贴在打印平板上，随后一层一层堆叠上去，终形成一个均无拉丝的打印件。为了提高打印质量，需谨慎精准操作此步。就本打印机而言，可以用铳刀将工作台平面的四角铳平整进而调整工作台；或者通过不断在工作台的四角处的来回移动，用加垫片或其他填充物品的方式进行调整工作台的水平程度
2、。（2）导出ST1.模型文件将模型文件储存为ST1.格式，因为之后Repetier-Host软件可以干脆将ST1.格式转化为打印机可识别的geode文件。而ST1.文件可以通过广泛运用的三维建模软件如Solidworks.UG、3DMAX等在建模后干脆另存为导出；也可以通过相关的模型网站，下载得到ST1.文件。（3）CURA软件是一个可以进行切片操作的效果比较好的软件1或右侧1.oad导入Stl格式的三维模型文件，导入后右侧会出现一个实体模型2更改四个设定参数：层高或0.10.2mm 打印速度6080mms 填充量（壁厚大于1.2三n时选择，一般为20）支撑类型（当有悬空的部件时选择）生成ST
3、1.文件，俗称切片，即打印所需的geode文件形式。（4）关于CURA每个参数的详细的含义：基本界面层高：打印模型由计算机软件生成每一层切面的层高。须要打印很精细的模型时，通常可以选择0.2mm,假如对打印质量要求高，可以选择0.1mm或者0.05mm,层高越大意味着打印质量变差，好处是打印时间缩短，所以要依据模型详细的用途选择层高。实际状况0.1的层厚效果很满足。壁厚：壁厚，是指模型切面外层的厚度，通常设置成喷嘴直径的倍数（0.4n）举个例子，假如须要双层壁厚，0.4m11的喷嘴就可以设成0.8mm,我们一般举荐运用1.2MM的壁厚。开启回收：使能回缩，当打印时喷嘴须要跨越空白区域时（比如模

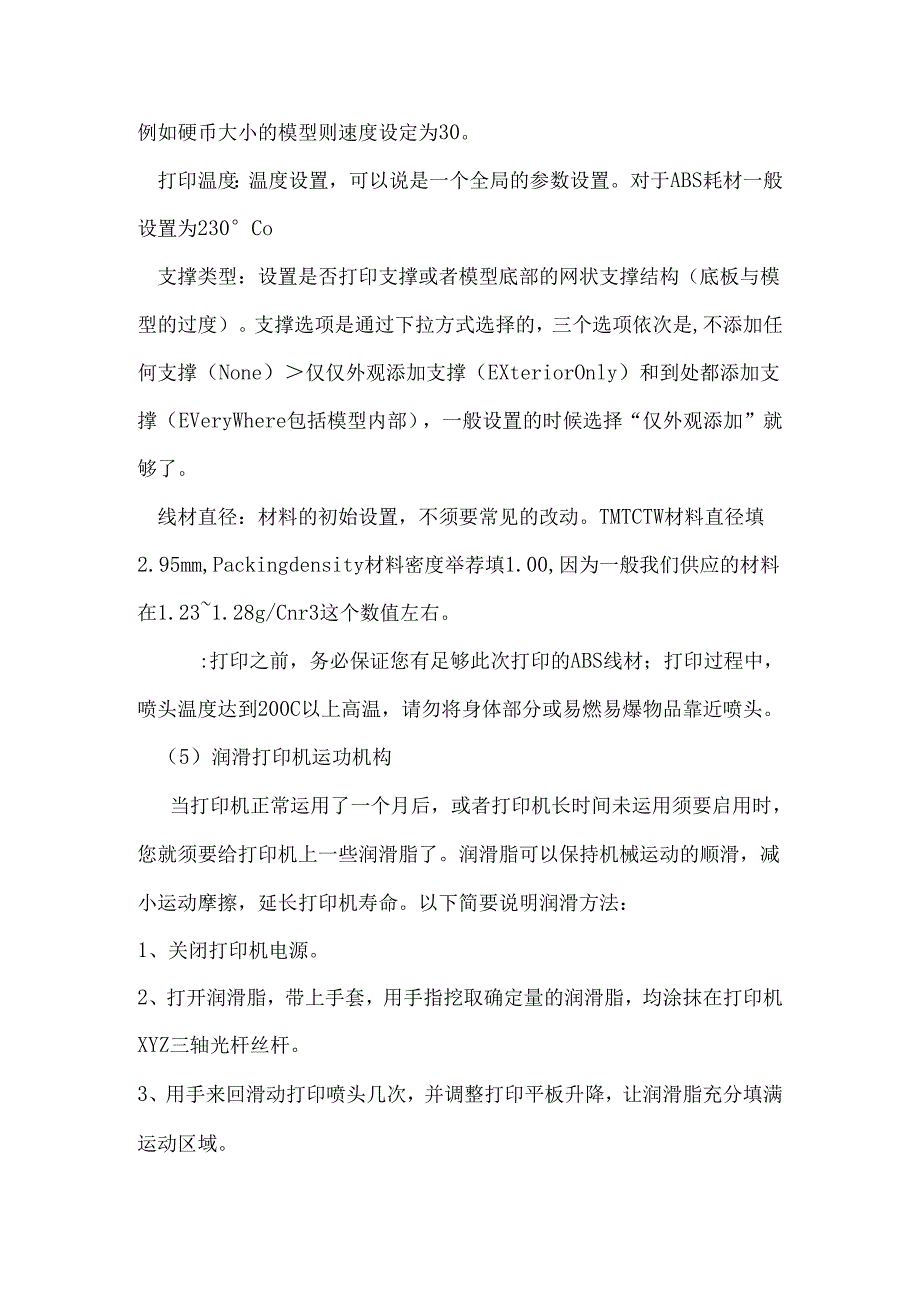

4、型出现空腔结构），挤出机构会将喷头里的材料依据设置依据确定的速度回缩确定长度，削减挤出材料持续流出破坏空白结构。底部/顶部厚度：底层/高层的厚度，是设定打印底层打印多少层之后才起先按填充率（FilIDensity）打印的参数，一般会设置成层高的倍数。假如设置厚一点的话效果较为美观，机构性也较强，但是须要花更长的时间。填充密度：内部填充比率，设置成100时是完全填充。须要留意的是，假如须要完全中空的打印效果只须要设置成Oo一般设定为20o打印速度：对于较大的规则模型，速度可以设定为80100,模型越小，相应速度越低，例如硬币大小的模型则速度设定为30。打印温度：温度设置，可以说是一个全局的参数设
5、置。对于ABS耗材一般设置为230Co支撑类型：设置是否打印支撑或者模型底部的网状支撑结构（底板与模型的过度）。支撑选项是通过下拉方式选择的，三个选项依次是,不添加任何支撑（None）仅仅外观添加支撑（EXteriorOnly）和到处都添加支撑（EVeryWhere包括模型内部），一般设置的时候选择“仅外观添加”就够了。线材直径：材料的初始设置，不须要常见的改动。TMTCTW材料直径填2.95mm,Packingdensity材料密度举荐填1.00,因为一般我们供应的材料在1.231.28g/Cnr3这个数值左右。:打印之前，务必保证您有足够此次打印的ABS线材；打印过程中，喷头温度达到200
6、C以上高温，请勿将身体部分或易燃易爆物品靠近喷头。（5）润滑打印机运功机构当打印机正常运用了一个月后，或者打印机长时间未运用须要启用时，您就须要给打印机上一些润滑脂了。润滑脂可以保持机械运动的顺滑，减小运动摩擦，延长打印机寿命。以下简要说明润滑方法：1、关闭打印机电源。2、打开润滑脂，带上手套，用手指挖取确定量的润滑脂，均涂抹在打印机XYZ三轴光杆丝杆。3、用手来回滑动打印喷头几次，并调整打印平板升降，让润滑脂充分填满运动区域。（6）关于换丝：1挤出头中没有丝的状况：重新插入塑料丝：在挤出头已经加热到指定的温度后，请将材料插入挤出机，到喉管位置时，不要插究竟,刚进入喉管就可以了，这是为了防止材
7、料因长时间不用后受热膨胀的状况的发生。2挤出头中有丝的状况：先将挤出头加热到指定温度，退出材料（温度不够不要暴力拔出来，假如因此有塑料断在喉管里，那就只能拆机了）。然后按1的步骤重新放入材料就好了。关于加热的问题，这是一个大问题，处理不好说会堵丝。ABS材料的加热温度应当在2OO23OC之间，温度太低会因为不能溶化而堵丝，温度太高会因为材料膨胀面堵丝。要记住以下几点，打印的速度越快，温度也要越高，反之则要低。打印的速度太慢也不行，太慢了确定要因为膨张面堵丝的。材料膨胀的话，加热挤出头后，用手协作挤出头电机，把材料倒拔出来，然后把膨胀的部分剪掉，再放进去。（7）关于堵丝：1 ）假如在打印过程中不
8、是因为异物堵的话，多数和你的一些打印参数的设置有关系，比如流量设置的太大，造成进丝速度快于出丝速度，那就只能堵了。此时按换丝的其次步，抽出塑料丝，剪掉一部分，再重要插入，不要插究竟！2 ）异物堵丝：一般来说材料自身或都外来异物的可能性比较小，多数是因为塑料在加热头中因为长时间加热碳化成颗粒状后造成的堵丝，此时,可以停下机器，手动操作挤出机多挤出一些丝来，把加热头的内腔清理干净即可。3）因为材料受热膨胀引起的堵丝：这个现象在运用P1.A时发生的可能性很高。ABS材料此现象较少发生，遇到这种状况，只能是加热挤出头到指定温度，然后退出材料，剪掉头部膨胀的部分后，再插入材料。刚进入喉管一部分就可以了。4）喉管中残余塑料引起的堵丝：加热到材料的所能运用的最高的温度值，加热时不要开挤出头的散热风扇，好让喉管部分也加热。然后插入塑料丝，让塑料丝往下挤，一般能挤出残余的塑料，假如电机卡卡响挤不动，可以用手帮忙向下压。也可以用钳子夹住塑料丝往下压（用手力气不要太大）。1打印完成后，不要干脆关闭机器的电源，而是要挤出头的散热风扇接着工作，以便快速的把温度降下来，这样可以削减材料在喉管内受热膨胀引起堵丝。再次加热时也要打开散热风扇哦。2不要在没有运用打印机时长时间加热挤出头,这样做会因材料膨胀而引起堵丝！
