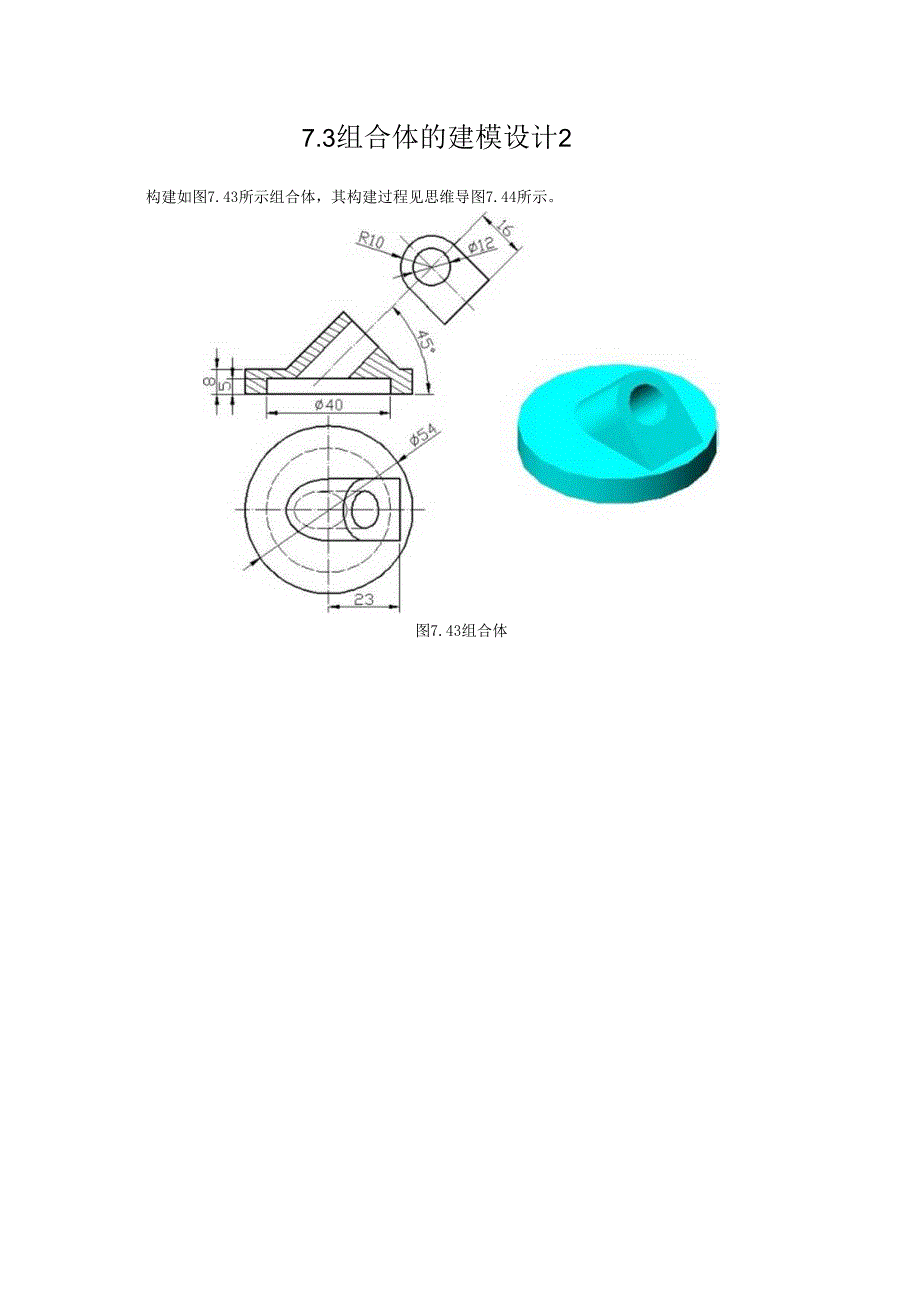

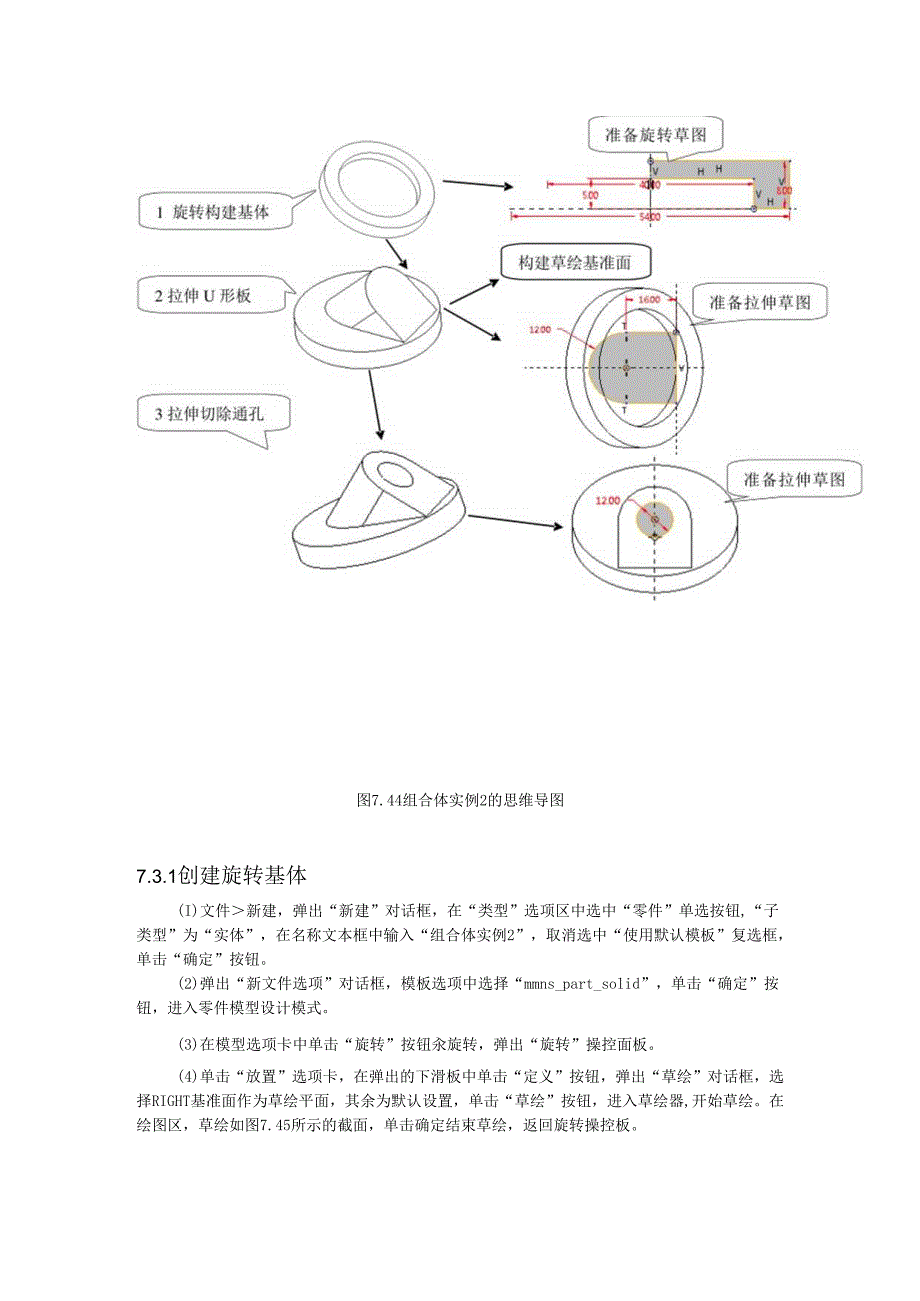

1、7.3组合体的建模设计2构建如图7.43所示组合体，其构建过程见思维导图7.44所示。图7.43组合体图7.44组合体实例2的思维导图7.3.1创建旋转基体(I)文件新建，弹出“新建”对话框，在“类型”选项区中选中“零件”单选按钮,“子类型”为“实体”，在名称文本框中输入“组合体实例2”，取消选中“使用默认模板”复选框，单击“确定”按钮。(2)弹出“新文件选项”对话框，模板选项中选择“mmns_part_solid”，单击“确定”按钮，进入零件模型设计模式。(3)在模型选项卡中单击“旋转”按钮汆旋转，弹出“旋转”操控面板。(4)单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”

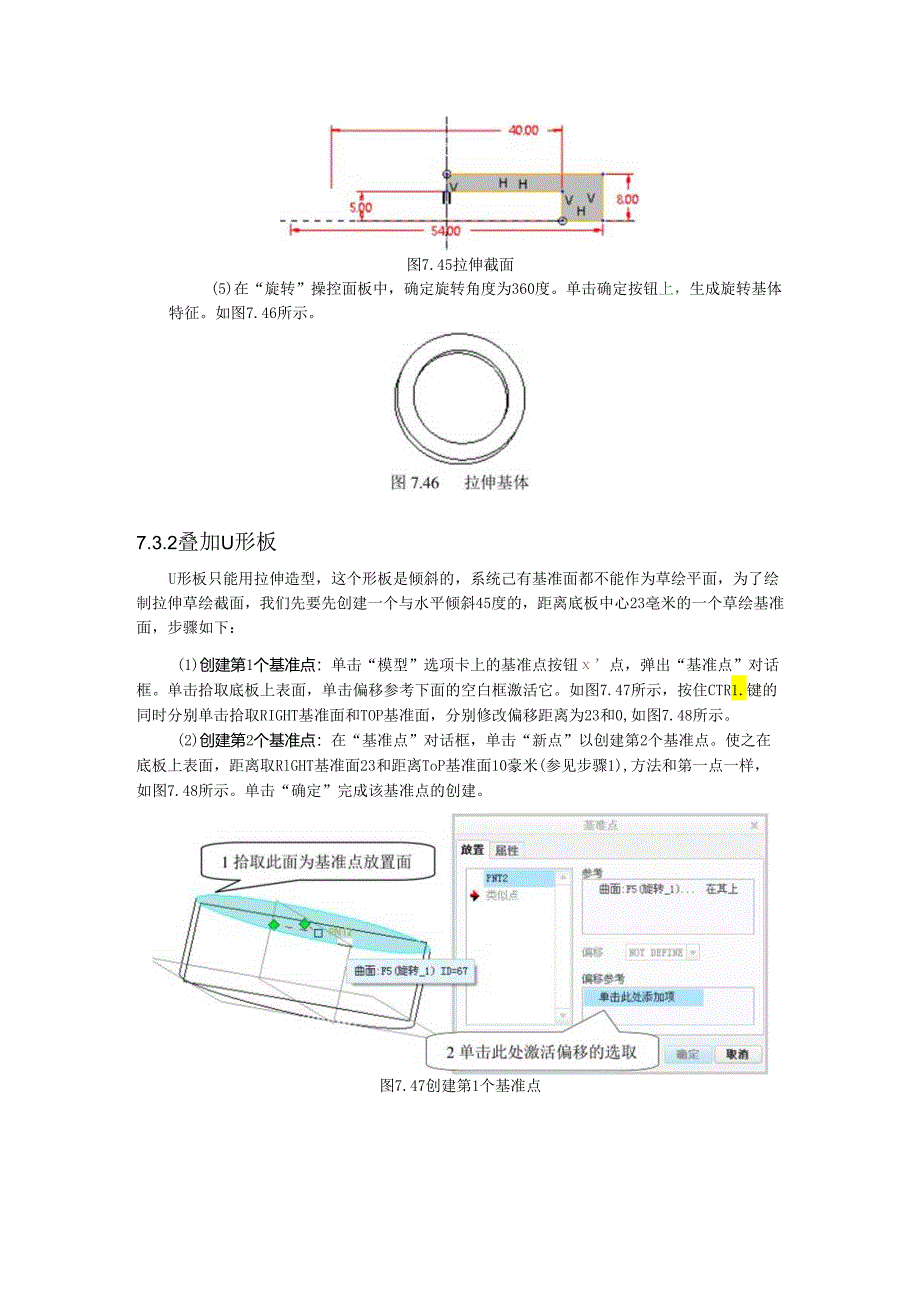

2、对话框，选择RIGHT基准面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器,开始草绘。在绘图区，草绘如图7.45所示的截面，单击确定结束草绘，返回旋转操控板。图7.45拉伸截面(5)在“旋转”操控面板中，确定旋转角度为360度。单击确定按钮上，生成旋转基体特征。如图7.46所示。7.3.2叠加U形板U形板只能用拉伸造型，这个形板是倾斜的，系统己有基准面都不能作为草绘平面，为了绘制拉伸草绘截面，我们先要先创建一个与水平倾斜45度的，距离底板中心23亳米的一个草绘基准面，步骤如下：(1)创建第1个基准点：单击“模型”选项卡上的基准点按钮点，弹出“基准点”对话框。单击拾取底板上表面，单击
3、偏移参考下面的空白框激活它。如图7.47所示，按住CTR1.键的同时分别单击拾取RIGHT基准面和TOP基准面，分别修改偏移距离为23和0,如图7.48所示。(2)创建第2个基准点：在“基准点”对话框，单击“新点”以创建第2个基准点。使之在底板上表面，距离取RlGHT基准面23和距离ToP基准面10豪米(参见步骤1),方法和第一点一样，如图7.48所示。单击“确定”完成该基准点的创建。图7.47创建第1个基准点I按住CTR1.键拾取此面2按住CTR1.键拾取此面图7.48设置第I个基准点的偏移距离图7.49创建第2个基准点（3）创建过2个基准点的基准轴：单击“模型”选项卡上的基准轴按钮/轴，弹
4、出“基准轴”对话框。按住CTR1.键的同时单击拾取刚创建的2个基准点，单击确定完成该基准轴的创建，如图7.50所示。基准轴放置旻示屋性参考PHT2孑6国准点)ID=109穿过PHT3F6(三准点)ID=IlO穿过偏移参考单击此处添加项第定取消图7.50创建基准轴(4)创建U形板的草绘基准面：单击“模型”选项卡上的基准面按钮平面，弹出“基准面”对话框。按住CTR1.键的同时单击拾取刚创建的基准轴和底板上表面，如图7.51,设置旋转角度为：45,单击确定完成该基准面的创建。图7.51创建基准面(5)创建U形板：在模型选项卡中单击“拉伸”按钮弹出“拉伸”操控面板。(6)单击“放置”选项卡，在弹出的下
5、滑板中单击“定义”按钮，弹出“草绘”对话框，选择刚刚创建的基准面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器，开始草绘。在绘图区，草绘如图7.52所示的截面，单击确定结束草绘，返回拉伸操控板。12.00O单击确定按钮上,图7.53叠加U形板(7)在“拉伸”操控面板中，拉伸类型选为“拉伸至下一曲面生成拉伸圆柱特征。如图7.53所示。7.3.3拉伸切除通孔(1)在模型选项卡中单击“拉伸”按钮后弹出“拉伸”操控面板。(2)单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”对话框，选择U形板的倾斜的上端面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器，开始草绘
6、。在绘图区，草绘如图7.54所示的截面，单击确定结束草绘，返回拉伸操控板。图7.54拉伸截面(3)在“拉伸”操控面板中，选中“去除材料”者。将拉伸类型选为“穿透”Wk穿透,单击确定按钮上，生成拉伸切除特征。如图7.55所示。图7.55拉伸切除通孔7.4组合体的建模设计3构建如图7.56所示组合体，其构建过程见思维导图7.57所示。图7.56组合体实例37.4.1拉伸基体特征(1)在模型选项卡中单击“拉伸”按钮东，弹出“拉伸”操控面板。(2)单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”对话框，选择RlGHT基准面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器,开
7、始草绘。在绘图区，草绘如图7.58所示的截面，单击确定结束草绘，返回拉伸操控板。图7.58拉伸截面(3)在“拉伸”操控面板中，拉伸类型选为“对称拉伸”石，输入拉伸深度为84.8并回车。单击确定按钮上，生成拉伸特征如图7.59所示。图7.59拉伸基体特征7.4.2添加工程特征倒圆角(1)在模型选项卡中单击“倒圆角”按钮十倒圆角，弹出“倒圆角”操控面板。(2)在拉伸操控板板中输入圆角半径4并回车，按住CTR1.键的同时，单击选取基体里面的4条棱边，单击确定结束倒圆角建模操作。结果如图7.60所示。图7.60添加倒圆角特征7.4.3反向拉伸切除(1)在模型选项卡中单击“拉伸”按钮苏，弹出“拉伸”操控
8、面板。(2)单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”对话框，选择ToP基准面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器，开始草绘。在绘图区，草绘如图7.61所示的截面，单击确定结束草绘，返回拉伸操控板。T图7.61拉伸截面(3)在“拉伸”操控面板中，拉伸类型选为“穿透”可，选中去除材料按钮乙，选中切除按钮右侧的反向切除按钮o单击确定按钮叱，生成反向拉伸切除特征。如图7.62O图7.62反向拉伸切除思考与练习:练习1：练习2：练习8:练习9：练习10：练习12：练习1：26,练习2：练习l:020一01414_18i三练习2：-T-I-T-TII.练习3：I练习5：
