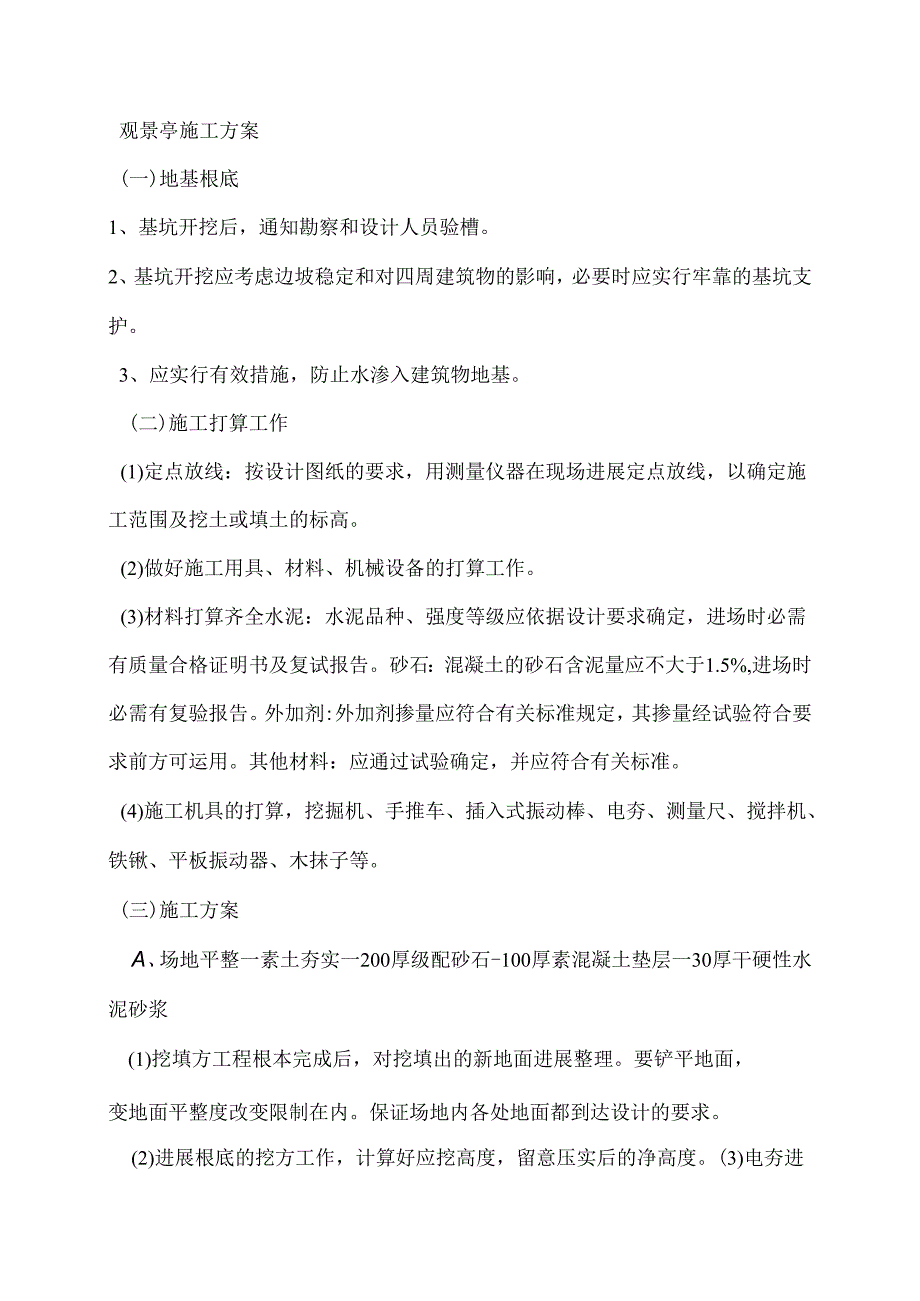

1、观景亭施工方案(一)地基根底1、基坑开挖后，通知勘察和设计人员验槽。2、基坑开挖应考虑边坡稳定和对四周建筑物的影响，必要时应实行牢靠的基坑支护。3、应实行有效措施，防止水渗入建筑物地基。(二)施工打算工作(1)定点放线：按设计图纸的要求，用测量仪器在现场进展定点放线，以确定施工范围及挖土或填土的标高。(2)做好施工用具、材料、机械设备的打算工作。(3)材料打算齐全水泥：水泥品种、强度等级应依据设计要求确定，进场时必需有质量合格证明书及复试报告。砂石：混凝土的砂石含泥量应不大于1.5%,进场时必需有复验报告。外加剂:外加剂掺量应符合有关标准规定，其掺量经试验符合要求前方可运用。其他材料：应通过试

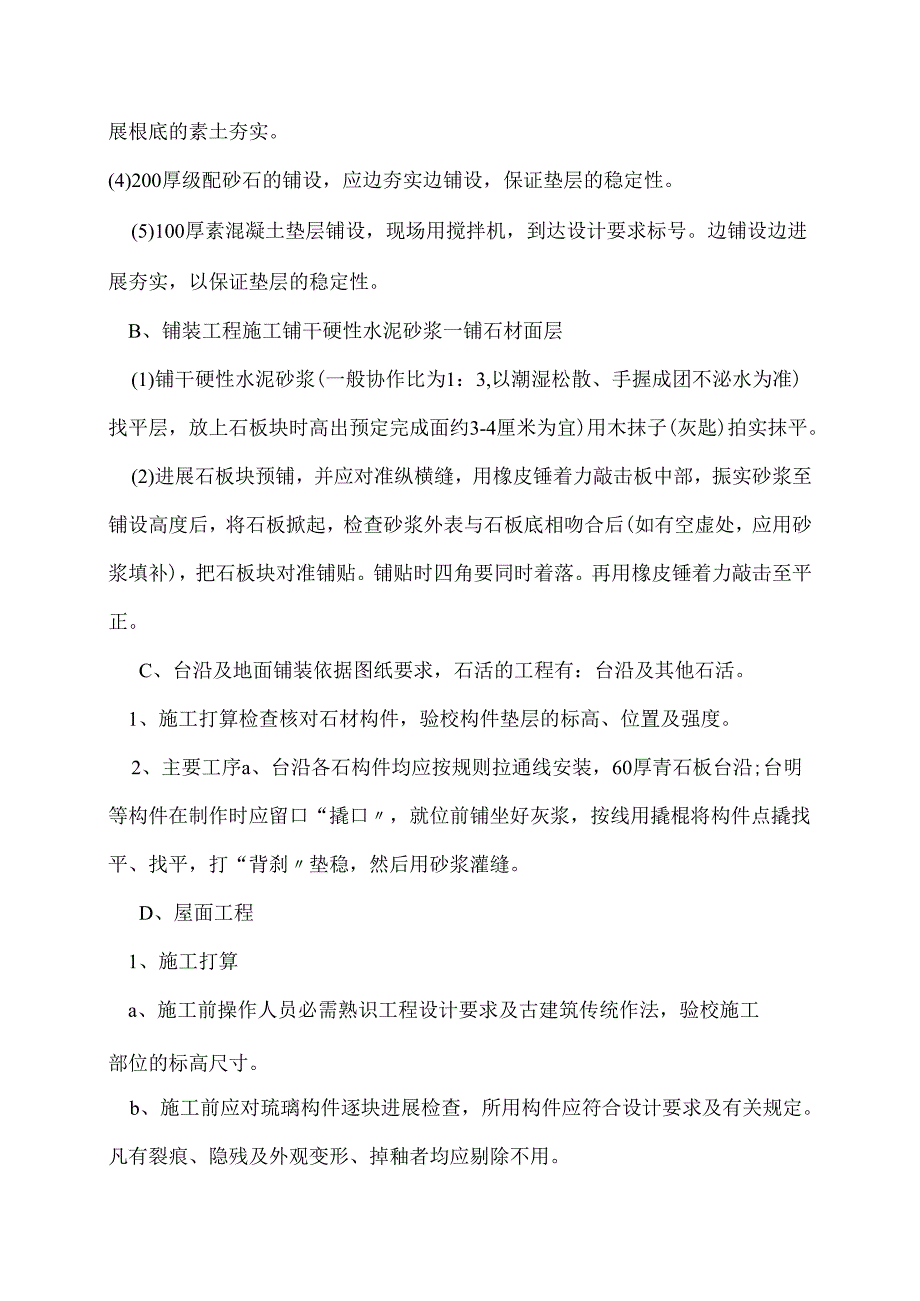

2、验确定，并应符合有关标准。(4)施工机具的打算，挖掘机、手推车、插入式振动棒、电夯、测量尺、搅拌机、铁锹、平板振动器、木抹子等。(三)施工方案A、场地平整一素土夯实一200厚级配砂石-100厚素混凝土垫层一30厚干硬性水泥砂浆(1)挖填方工程根本完成后，对挖填出的新地面进展整理。要铲平地面，变地面平整度改变限制在内。保证场地内各处地面都到达设计的要求。(2)进展根底的挖方工作，计算好应挖高度，留意压实后的净高度。(3)电夯进展根底的素土夯实。(4)200厚级配砂石的铺设，应边夯实边铺设，保证垫层的稳定性。(5)100厚素混凝土垫层铺设，现场用搅拌机，到达设计要求标号。边铺设边进展夯实，以保证垫
3、层的稳定性。B、铺装工程施工铺干硬性水泥砂浆一铺石材面层(1)铺干硬性水泥砂浆(一般协作比为1：3,以潮湿松散、手握成团不泌水为准)找平层，放上石板块时高出预定完成面约3-4厘米为宜)用木抹子(灰匙)拍实抹平。(2)进展石板块预铺，并应对准纵横缝，用橡皮锤着力敲击板中部，振实砂浆至铺设高度后，将石板掀起，检查砂浆外表与石板底相吻合后(如有空虚处，应用砂浆填补)，把石板块对准铺贴。铺贴时四角要同时着落。再用橡皮锤着力敲击至平正。C、台沿及地面铺装依据图纸要求，石活的工程有：台沿及其他石活。1、施工打算检查核对石材构件，验校构件垫层的标高、位置及强度。2、主要工序a、台沿各石构件均应按规则拉通线安

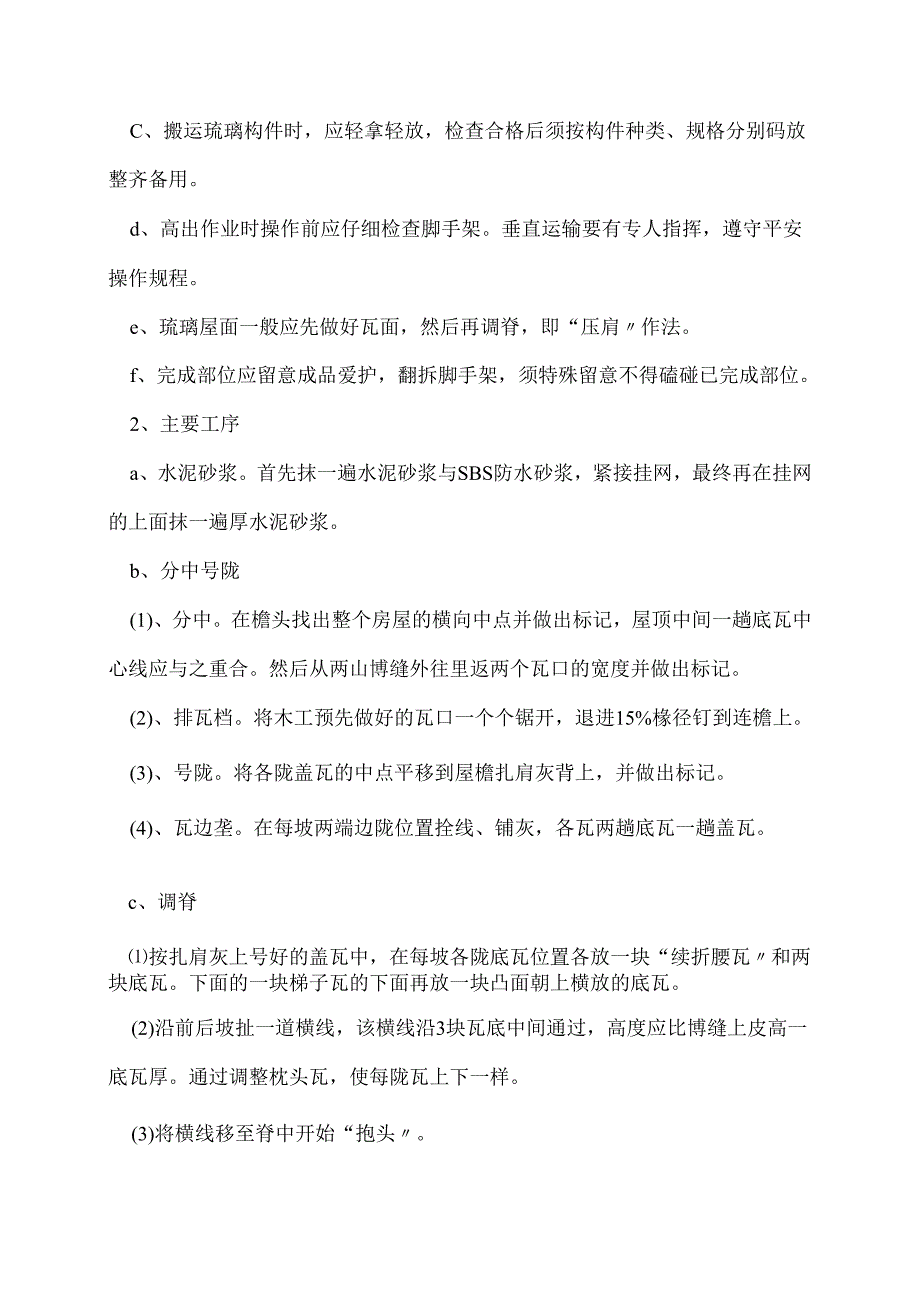

4、装，60厚青石板台沿;台明等构件在制作时应留口“撬口，就位前铺坐好灰浆，按线用撬棍将构件点撬找平、找平，打“背刹垫稳，然后用砂浆灌缝。D、屋面工程1、施工打算a、施工前操作人员必需熟识工程设计要求及古建筑传统作法，验校施工部位的标高尺寸。b、施工前应对琉璃构件逐块进展检查，所用构件应符合设计要求及有关规定。凡有裂痕、隐残及外观变形、掉釉者均应剔除不用。C、搬运琉璃构件时，应轻拿轻放，检查合格后须按构件种类、规格分别码放整齐备用。d、高出作业时操作前应仔细检查脚手架。垂直运输要有专人指挥，遵守平安操作规程。e、琉璃屋面一般应先做好瓦面，然后再调脊，即“压肩作法。f、完成部位应留意成品爱护，翻拆脚
5、手架，须特殊留意不得磕碰已完成部位。2、主要工序a、水泥砂浆。首先抹一遍水泥砂浆与SBS防水砂浆，紧接挂网，最终再在挂网的上面抹一遍厚水泥砂浆。b、分中号陇(1)、分中。在檐头找出整个房屋的横向中点并做出标记，屋顶中间一趟底瓦中心线应与之重合。然后从两山博缝外往里返两个瓦口的宽度并做出标记。(2)、排瓦档。将木工预先做好的瓦口一个个锯开，退进15%椽径钉到连檐上。(3)、号陇。将各陇盖瓦的中点平移到屋檐扎肩灰背上，并做出标记。(4)、瓦边垄。在每坡两端边陇位置拴线、铺灰，各瓦两趟底瓦一趟盖瓦。c、调脊按扎肩灰上号好的盖瓦中，在每坡各陇底瓦位置各放一块“续折腰瓦和两块底瓦。下面的一块梯子瓦的下面
6、再放一块凸面朝上横放的底瓦。(2)沿前后坡扯一道横线，该横线沿3块瓦底中间通过，高度应比博缝上皮高一底瓦厚。通过调整枕头瓦，使每陇瓦上下一样。(3)将横线移至脊中开始“抱头。(4)扯线铺灰，在脊上正折腰瓦之间瓦盖瓦“正罗锅。d、瓦(1)冲陇。扯线铺灰，先将中间的三趟底瓦和两趟盖瓦好。瓦檐头。扯线铺灰，将檐头滴子瓦和圆眼勾头瓦好。底瓦。先在齐头线、愣线和檐线上各拴一根短铅丝，叫“吊鱼，它的长度依据线到边陇底瓦翅的间隔确定，然后开线。盖瓦。按楞线到边陇盖瓦陇为准，将和好的盖瓦灰摊放到岫蜒当上，从下而上依次安放盖瓦。捉节夹陇。将摆好的瓦陇清扫干，用小麻刀灰勾抹筒瓦相接处，此工序为“捉节。(四)架子支
7、搭依据图纸设计，混凝土柱、板、梁、屋面瓦等施工，需实行脚手架支搭方法及围护。一、架子搭设：1、脚手架搭设根本要求(1)材料质量及规格要求A、钢管：钢管采纳直径48mm,壁厚的3号钢焊接钢管。其化学成分及机械性能应符合国家标准。钢管应涂防锈漆。钢管上严禁打孔。B、扣件：扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小间距要小于5mm。共有三种扣件：直角扣件、旋转扣件、对接扣件。c脚手板：采纳木脚手板，由50mm厚杉木或松木制成，板长为3-6m,宽不小于150mm,两端应各设直径为4mm的镀锌钢丝箍两道。(2)构造及搭设要求纵向程度杆：纵向程度
8、杆宜设置在立杆内侧，纵向程度杆接长应采纳对接扣件连接。纵向程度杆的对接扣件应交织布置：两根相临纵向程度杆的接头不应设置在同步或同跨内；相邻两根纵平杆接头应错开不小于500mm；各接头中心至最近主节点的间隔不宜大于纵距的1/3,即330mmo横向程度杆：主节点处必需设置一根横向程度杆，用直角扣件扣接且严禁撤除。主节点处两个直角扣件的中心距不应大于150mmo同时为满意小横杆的承载力要求，操作层小横杆间距为60OnIn1。脚手板：操作层脚手板的铺设应满铺铺稳。脚手板对接铺设时，接头处设两根横向程度杆；搭接铺设的脚手板，接头处必需在横向程度杆上，搭接长度不小于200mm。不允许有探头板，脚手板总挑长
9、度不宜超过150mm。立杆： 立杆下应有底座和垫板。立杆外手顶端高出檐口上皮。 脚手架必需设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。脚手架立杆接头必需采纳对接扣件对接连接，立杆上的对接扣件应交织布置，两根相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的间隔不宜小于500mm,各接头中心至主节点的间隔不宜大于步距的1/3,即460mm。剪刀撑：本脚手架为双排架了，应搭设剪刀撑，每道剪刀撑宽度不应小于4跨，且不小于6m,斜杆与地面倾角宜在4560。之间。外侧立面的两
10、端各设置一道剪刀撑，由底至顶连续设置，中间每道剪刀撑的净距不应大于15mo剪刀撑的搭设需运用双杆，斜杆的接头除顶层可以采纳搭接外，其余接头均必需采纳对接扣件连接。剪刀撑斜杆用旋转扣件固定在与之相交的横向程度杆的伸出端或立柱上，旋转扣件中心线距主节点的间隔不应大于150mmo连墙件： 件连墙件宜靠近主节点设置，偏离主节点的间隔不应大于300mr11o连墙从第一步纵向程度杆处开始设置。 本架子采纳刚性连墙件，连墙件采纳直径48mm,壁厚的3号钢焊接钢管，连墙与脚手架、连墙件与建筑物的连接采纳扣件。连墙件竖向层层拉接（），横向遇门窗洞口即进展拉接，间距不大于3米。横向支撑：横向支撑应在同一节间，由底
11、至顶呈之字型连续布置，斜杆用旋转扣件固定在与之相交的横向程度杆的伸出端或立柱上，旋转扣件中心线距主节点的间隔不应大于150mmO施工方法地基要求：搭设脚手架的场地必需坚实，地基标高应略高于四周地面，以免存水，每根立杆底部应装钢底座，并垫上厚度大于50r三的木板，木板面积不小于，也可垫通长脚手板。为防止或削减架子不匀称沉降，在立杆底部加扫地杆（离地面很近的纵程度杆）。 施工依次：按脚手架的柱距、纵距放线、定位f铺设垫板、安放底座f放置纵向扫地杆立杆f设置立柱临时支撑f横向扫地杆f第一步向程度杆f第一步横向程度杆f第二步纵向程度杆f第二步横向程度杆f剪刀撑随立柱、纵横向程度杆等同步搭设f随架子搭设
12、按构造要求与墙刚性拉接。考前须知：脚手架必需协作施工进度搭设，一次搭设高度不应超过施工工作面两步架高。底座安放应符合以下规定：底座、垫板匀称精确地放在定位线上；垫板宜采纳长度不少于2跨、厚度不小于50mm的木垫板。立杆搭设应符合以下规定：搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可依据状况撤除；当搭至有连墙件的构造点时，在搭设完纵向程度杆、横向程度杆后，应马上设置连墙件；纵向程度杆搭设应符合以下规定：在封闭型脚手架的同一步中纵向程度杆应四周交圈，用直角扣件与内外角部立杆固定。横向程度杆搭设应符合以下规定：双排脚手架横向程度杆的靠墙一端至墙面的间隔不宜大于100mm；扣件安装应
13、符合以下规定：扣件规格必需与钢管外径一样；螺栓拧紧扭力矩不应小于40Nm,且不应大于65N.m;害主节点处固定横向程度杆、纵向程度杆、剪力撑、横向斜撑等用的直角扣件、旋转扣件的中心点的互相间隔不应大于150mm；对接扣件开中应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100mmo作业层栏杆和挡脚板的搭设应符合以下规定：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为；挡脚板高度不应小于180mm；中栏杆应居中设置。脚手板的铺设应符合以下规定：脚手板应铺满、铺稳，分开墙面120-150mm;脚手板探头应用直径的镀锌钢丝固定在支撑杆件上；自顶层作业层的脚手板往下计，宜每隔12m满铺
14、一层脚手板。架子支搭完毕，立杆要垂直，顺水杆要程度，卡扣紧固牢靠，不准出现钢管出头过长和探头板,不准支搭在柱、梁等构件上，不准损坏建筑及瓦兽件。搭设满堂脚手架要分开各种大木构件。立杆间距从档中向外。确定立杆位置然后每隔放置一根立杆，每根柱子要留出2m*2m见方的空间，以保证安各房间立柱子。然后再依据实际状况设置能杆，破杆角度均为60oo以下柱子绑扎两道夹杆，最上一步夹杆位置以不影响安装大额榜和垫板为宜。架子支搭完毕，外表应方正规整，封护整齐美观。安装的承重架子，要经公司平安科和施工队的有关人员共同检查验收，合格前方可运用。四、架子撤除：脚手架撤除措施：全面检查脚手架的的扣件连接、连墙件、支撑体
15、系等是否符合构造要求。依据检查结果确定撤除依次和措施前方可施行。 由单位工程负责人进展撤除平安技术交底。去除脚手架上杂物及地面障碍物。脚手架撤除：撤除作业必需由上而下逐层进展，严禁上下同时作业。连墙件必需随脚手架逐层撤除，严禁先将连墙件整层或数层撤除后再拆脚手架;分段撤除高差不应大于2步，如高差大于2步，应增高连墙件加固。当脚手架拆至下部最终一根长立杆的高度（约）时，应先在适当位置搭设临时抛撑加固后，再撤除连墙件；当脚手架实行分段、分立面撤除时，对不撤除的脚手架两端必需设置连墙件和横向斜撑加固。各构配件严禁抛掷地面。脚手架平安措施架子工应持证上岗，操作时必需戴平安帽，系平安带，穿软底鞋，制止穿塑料底鞋或皮鞋。工具及小零件要放在工具袋内。袖口及裤口要扎紧，以防衣裤被挂住。架子要协作工程进度搭设，不宜一次搭的过高。在搭设过程中要思想集中，听从统一指挥，互相协作，上下照应，制止在架子上打闹。对材料工具不得乱抛、乱扔，在吊运物件的下方不得站人。遇有6级以上大风和下雨时，应短暂停顿工作。雨后施工要留意防滑。脚手架搭设高度高于接近建筑物时，应装置防雷接地设施。照明电线不要缠绕在钢架子上。电动机具不许与钢架子接触时，要有良好的绝缘,以防架子传电。 脚手架搭设后，应会同技术负责人和平安员进展全面检查，合格后才能交
