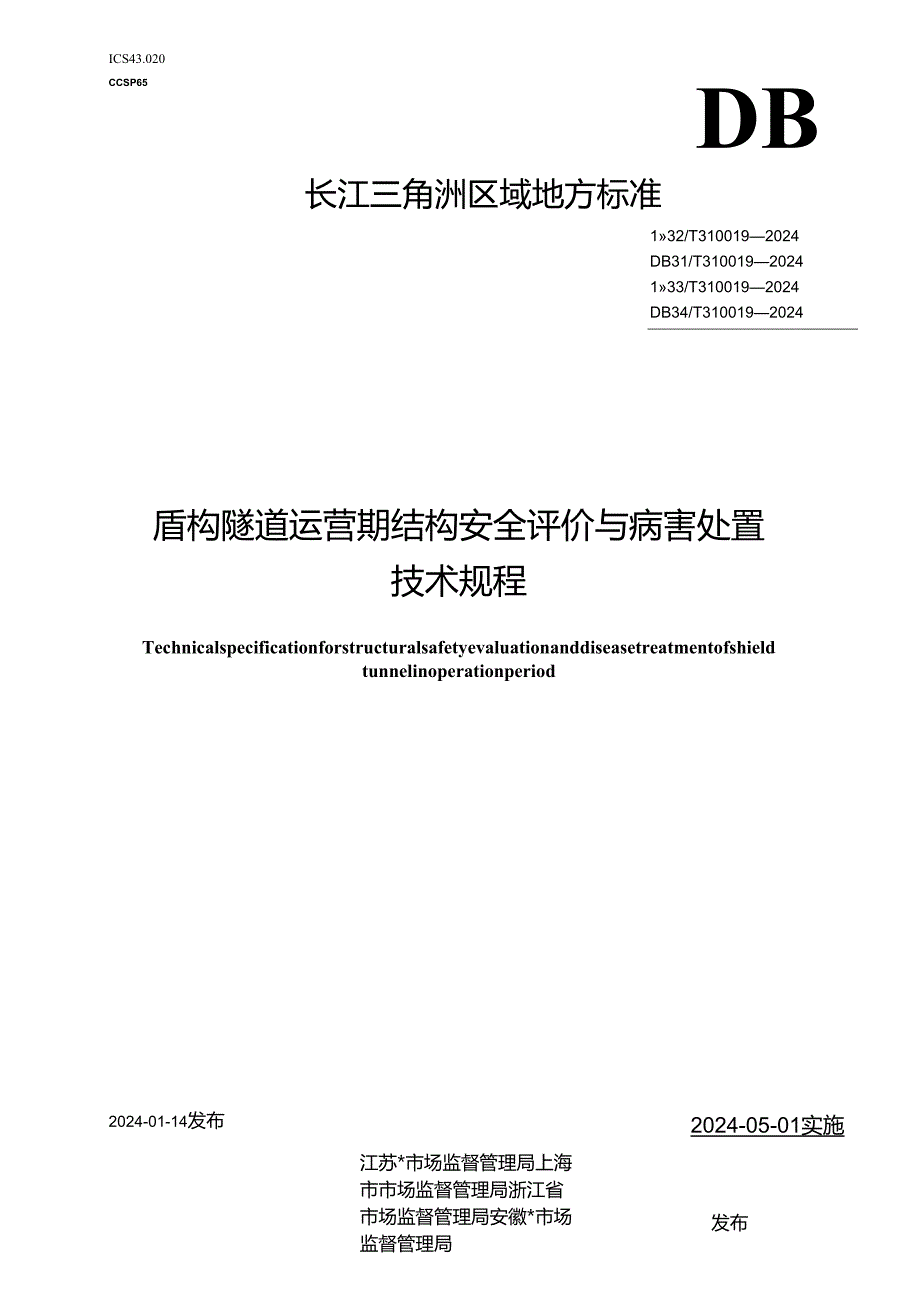

1、ICS43.020CCSP65DB长江三角洲区域地方标准132/T3100192024DB31/T3100192024133/T3100192024DB34/T3100192024盾构隧道运营期结构安全评价与病害处置技术规程Technicalspecificationforstructuralsafetyevaluationanddiseasetreatmentofshieldtunnelinoperationperiod2024-01-14发布江苏*市场监督管理局上海市市场监督管理局浙江省市场监督管理局安徽*市场监督管理局2024-05-01实施发布目次前言11I范围12规范性引用文件13术
2、语、定义和符号13.1 术语13.2 符号34基本规定34.1 一般规定34.2 结构安全状态等级划分34.3 结构安全评价流程45检查45.1 一般规定45.2 环境调查45.3 初始检查55.4 日常检查55.5 定期检查65.6 特殊检查65.7 专项检查85.8 处置后复查86监测86.1 一般规定86.2 常规监测86.3 特殊监测96.4 监测频率96.5 预警管理107评价方法与等级划分107.1 一般规定107.2 评价方法108状态评价128.1 一般规定128.2 安全状况评分129病害处置149.1 一般规定149.2 病害处置措施14附录A（资料性）检查记录表16附录B

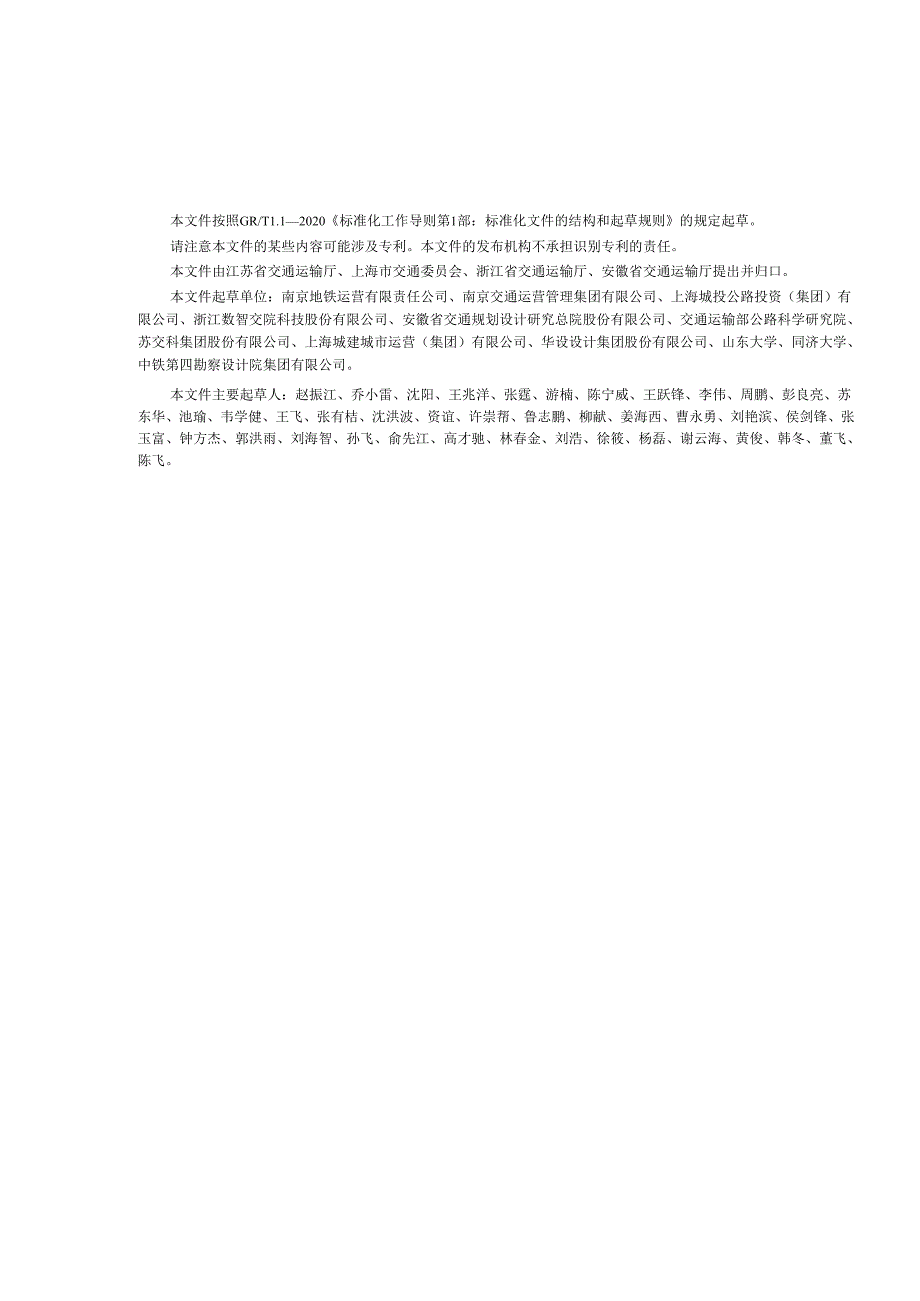

3、（资料性）盾构隧道结构病害展布图19参考文献20本文件按照GR/T1.12020标准化工作导则第1部：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由江苏省交通运输厅、上海市交通委员会、浙江省交通运输厅、安徽省交通运输厅提出并归口。本文件起草单位：南京地铁运营有限责任公司、南京交通运营管理集团有限公司、上海城投公路投资（集团）有限公司、浙江数智交院科技股份有限公司、安徽省交通规划设计研究总院股份有限公司、交通运输部公路科学研究院、苏交科集团股份有限公司、上海城建城市运营（集团）有限公司、华设设计集团股份有限公司、山东大学、
4、同济大学、中铁第四勘察设计院集团有限公司。本文件主要起草人：赵振江、乔小雷、沈阳、王兆洋、张霆、游楠、陈宁威、王跃锋、李伟、周鹏、彭良亮、苏东华、池瑜、韦学健、王飞、张有桔、沈洪波、资谊、许崇帮、鲁志鹏、柳献、姜海西、曹永勇、刘艳滨、侯剑锋、张玉富、钟方杰、郭洪雨、刘海智、孙飞、俞先江、高才驰、林春金、刘浩、徐筱、杨磊、谢云海、黄俊、韩冬、董飞、陈飞。盾构隧道运营期结构安全评价与病害处置技术规程1范围本文件规定了城市轨道交通盾构隧道运营期结构设施的检查及监测的基本要求、安全状态评价的方法和隧道病害处置的措施。本文件适用于长三角地区城市轨道交通盾构隧道运营期结构设施的检查、监测、安全状态评价及病
5、害处置，除应符合本规范的规定以外，尚应符合国家和行业现行有关标准的规定。其他行业盾构隧道可参照此文件执行。2规范性引用文件本文件没有规范性引用文件。3术语、定义和符号3.1 术语下列术语和定义适用于本文件。3.1.1盾构隧道shieldtunnel使用盾构机掘进并通过预制管片拼装形成衬砌的地下隧道。3.1.2主体结构mainstructure盾构隧道用于承担外部荷载的主要构件，主要是混凝土或钢管片。3.1.3接缝结构jointstructure用于连接盾构隧道管片的结构构件。3.1.4隧底结构bottomstructure盾构隧道底部支撑列车运行的结构构件，主要是道床板及轨侦。3.1.5Ori
6、uaryfacilities盾构隧道内满足疏散、逃生、指示等功能的非主要受力构件，主要是联络通道、疏散平台、烟道板、口子件、中隔墙等。3.1.6使用环境serviceenvironment隧道结构所处的工作环境，如一般环境、氯化物环境、化学腐蚀环境等。3.1.7结构安全评价Structuralsafetyevaluation根据隧道检查和监测结果，对隧道结构是否安全做出的评价。3.1.8初始检查initialinspection在隧道正式运营前对隧道结构进行的全面检查。3.1.9日常检查daiIyinspection按照规定的频次对隧道结构表观状态进行的以目测为主要手段的检查。3.1.10定期
7、检查periodicinspection按照规定的频次对采用专业的仪器对隧道结构进行的全面检查。3.1.11特殊检查specialinspection发生地震、火灾、洪灾等灾难性事件后或地铁控制保护区内外部施工期间对隧道结构进行的详细检查。3.1.12专项检查detailedinspection针对初始检查、日常检查、定期检查和特殊检查安全状态等级较差的隧道结构进行的加密检查。3.1.13处置后复查reinspectionaftertreatment隧道病害处置完成后，依据U常检查的要求对隧道结构进行的跟踪复查。3.1.14单项指标评价法singleindexmethod依据隧道检查结果，采用
8、单项指标进行隧道结构安全评价，将最不利指标确定的安全状态等级作为隧道结构安全状态等级的方法。3.1.15综合评价法comprehensiveevaluationmethod考虑到各评价指标间的复合作用，采用考虑分项权重，考虑病害程度、发展趋势、对行车的影响等相关因素的综合量化评价法。3.1.16结构安全状态Structuralsafetystatus依据隧道运营检查和监测结果，对隧道的结构安全状态的评价。3.1.17安全状态等级Safetystatuslevel依据隧道运营检查和监测结果，对隧道运营安全以及结构安全的影响程度分级。3.23下列符号适用于本文件。S-盾构隧道结构总体安全状态评分；
9、S-盾构隧道分项结构安全状态评分：S-盾构隧道分项结构中的子项（单一病害）安全状态评分；W-盾构隧道分项结构评价指标权重；G-盾构隧道分项结构整体安全状态等级；G-盾构隧道分项结构中的子项（单一病害）安全状态等级。4基本规定4.1 一般规定4.1.1 盾构隧道运营期检查分为初始检查、日常检查、定期检查、特殊检查、专项检查和处置后复查。4.1.2 盾构隧道运营期监测分为常规监测和特殊监测。4.1.3 盾构隧道初始检查、定期检查，特殊检查以及完成监测后应形成报告。4.1.4 结构安全评价的工作内容应包括结构使用条件检查、结构病害的检查、病害的分级及结构安全状态等级评定。4.1.5 1.5隧道结构的
10、检查应查明隧道运行条件与变化情况、查验与检测隧道结构及其材料的性能、分析隧道结构及其材料的性能变化。4.1.6 1.6盾构隧道运营接管时建设单位应向运营管理单位移交隧道施工期间监测资料及运营前调查报告。4.1.7 盾构隧道运营期检查周期应符合表1的规定。表1隧道结构检查周期表检查类型实施周期或时间初始检查正式运营前日常检查1次/月定期检查1次/年特殊检查保护区内施工作业影响期间12次/周极端或突发事件：火灾、地震、洪灾、脱轨、恐怖袭击事件发生后专项检查次/月处置后竟查2次/月，病害不再发展时停止处置后复查4.2 结构安全状态等级划分4. 2.1盾构隧道结构安全状态等级应按表2分为五级。2盾构I
11、#道结构安全状态分级表安全状态等级安全状态对运营安全影响对隧道结构安全影响1级安全无影响无影响2级轻微受损目前尚无影响目前尚无影响3级中度受损将来影响运营安全将来影响隧道结构安全4级严重受损已经影响运营安全已经影响隧道结构安全5级极端受损严重影响运营安全严重影响隧道结构安全4.3 结构安全评价流程4 .3.1盾构隧道结构安全评价的工作程序应包括初始资料收集、设施检查、病害分类及等级判定等。5 .3.2初始资料收集内容包含隧道三维激光扫描数据、轨后沉降数据、隧道地勘报告等4. 3.3盾构隧道结构安全评价流程如图1所示。图1盾构陲道安全评价流程5检查4.1 一般规定5. 1.1盾构隧道运营期现场检
12、查的对象应包括隧道主体结构、接缝、道床结构和附属设施。6. 1.2检查人员应携带检查工具并及时记录检查结果，配备防护器材和通信器材。5.2 环境调查5.2.1 环境调查应包含如下内容：a）对隧道内、外环境进行调查；b）对隧道外部的施工活动进行调查：DB32310019-2024DB31310019-2024DB33310019-2024DB34/T310019-2024c）对隧道内渗漏水PH值和氯离子浓度进行检测。5.2.2 应查明实际荷载与设计荷载之间的差异，包括地下水变化和隧道周边荷载的变化。5.2.3 应查明使用历史中与隧道结构原设计使用条件的偏离状态，包括运营隧道所经历的非正常使用条件
13、（如交通事故、爆炸、火灾等）及处置记录。5.3 初始检查5.3.1 盾构隧道初始检查宜在正式运营前开展，初始检查的项目、内容和密度应符合表3的规定。*3盾构罐道初始检查的项目、内容和密度检查项目检查内容检查密度管片裂缝、压溃等破损的位置、范围、类型、长度、宽度全检起毛、酥松、起鼓等材料劣化的位置、范围和程度剥落剥离的位置、范围和深度渗漏水的位置、范围、状态、水量、浑浊状态钢筋、螺栓和钢管片锈蚀的位置、范闱和程度断面轮廓限界及椭圆度检查不少于1个断面/5环管片接缝错台的位置、范围和程度压溃的位置、范围和程度全检渗漏水的位置、范围、状态、水量、浑浊状态接缝止水条的脱落位置和范围螺栓孔填塞物脱落的位
14、置螺栓孔渗漏水的位置、状态、水量、浑浊状态道床结构裂缝、脱空、下沉、隆起、渗漏水的位置、范围和程度全检附属设施联络通道混凝土结构裂缝、压溃等破损的位置、范围、类型、长度、宽度全检联络通道渗漏水的位置、范围、状态、水量、浑浊状态全检中隔墙及牛腿混凝土结构裂缝、压溃等破损的位置、范围、类型、长度、宽度全检5.3.2 初始检查宜由运营养护单位组织开展。5.3.3 初始检查宜采用激光扫描等专业检测设备对隧道轮廓，椭圆度开展检测。5.3.4 初始检查可采用锤击法对隧道拱顶和拱肩部位管片开展检查，检查管片是否存在剥离隐患。5.3.5 初始检查应填写初始检查记录表（见附录A.1）,并对隧道结构开展安全评价，初始检查记录表应作为运营期养护管理和其它检查的原始资料。5.3.6初始检查报告应包括下列内容：a）初始检查记录表、隧道病害展布图（见附录B）和检查记录资料；b）统计分析病害类型、分布位置、严重程度，评价安全状态等级；C）专项检查的建议；d）保养维修措施，5.4日常检查5.4. 1盾构隧道运营期日常检查的项目、内容、
