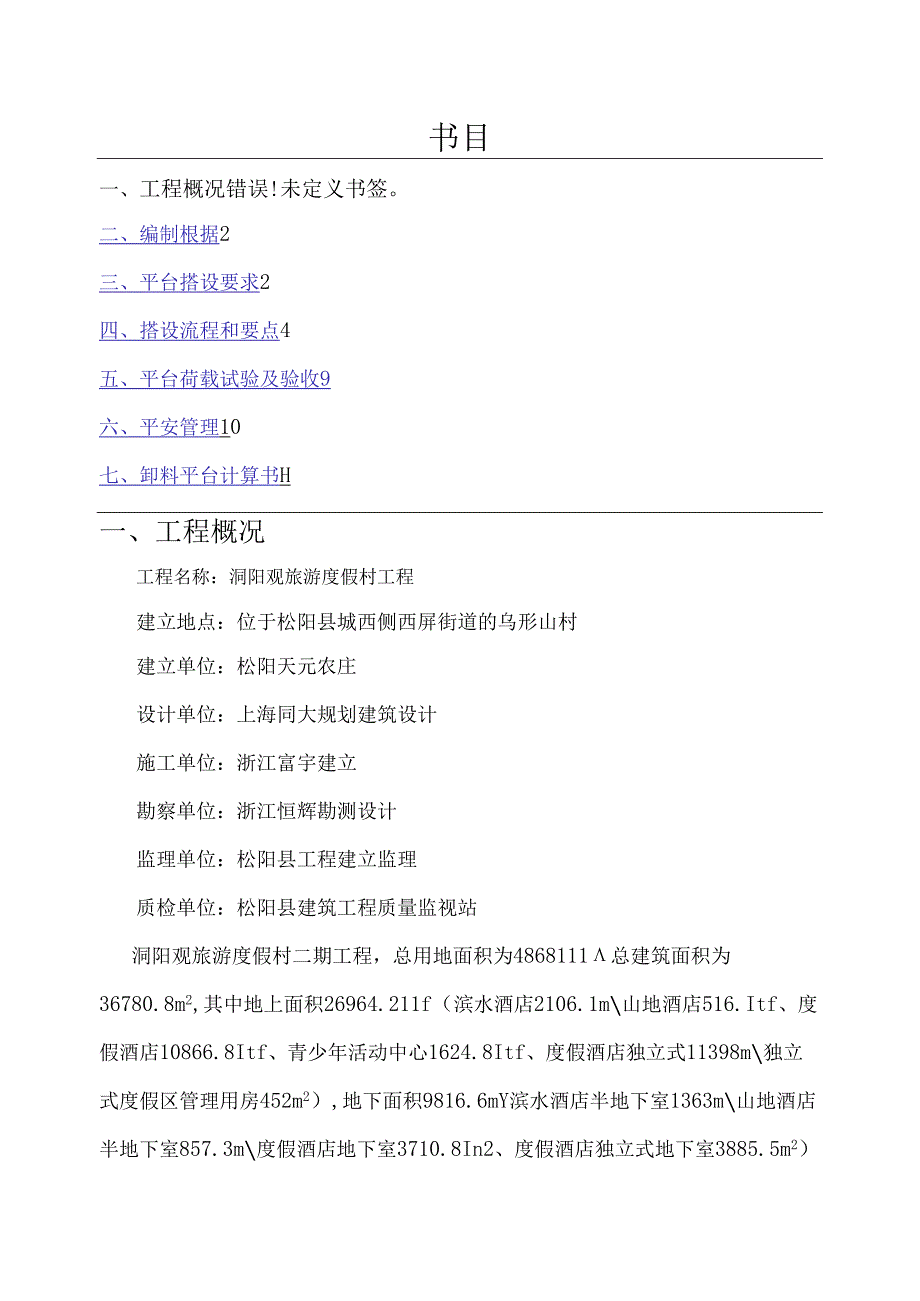

1、书目一、工程概况错误!未定义书签。二、编制根据2三、平台搭设要求2四、搭设流程和要点4五、平台荷载试验及验收9六、平安管理10七、卸料平台计算书H一、工程概况工程名称：洞阳观旅游度假村工程建立地点：位于松阳县城西侧西屏街道的乌形山村建立单位：松阳天元农庄设计单位：上海同大规划建筑设计施工单位：浙江富宇建立勘察单位：浙江恒辉勘测设计监理单位：松阳县工程建立监理质检单位：松阳县建筑工程质量监视站洞阳观旅游度假村二期工程，总用地面积为4868111总建筑面积为36780.8m2,其中地上面积26964.211f（滨水酒店2106.1m山地酒店516.Itf、度假酒店10866.8Itf、青少年活动中

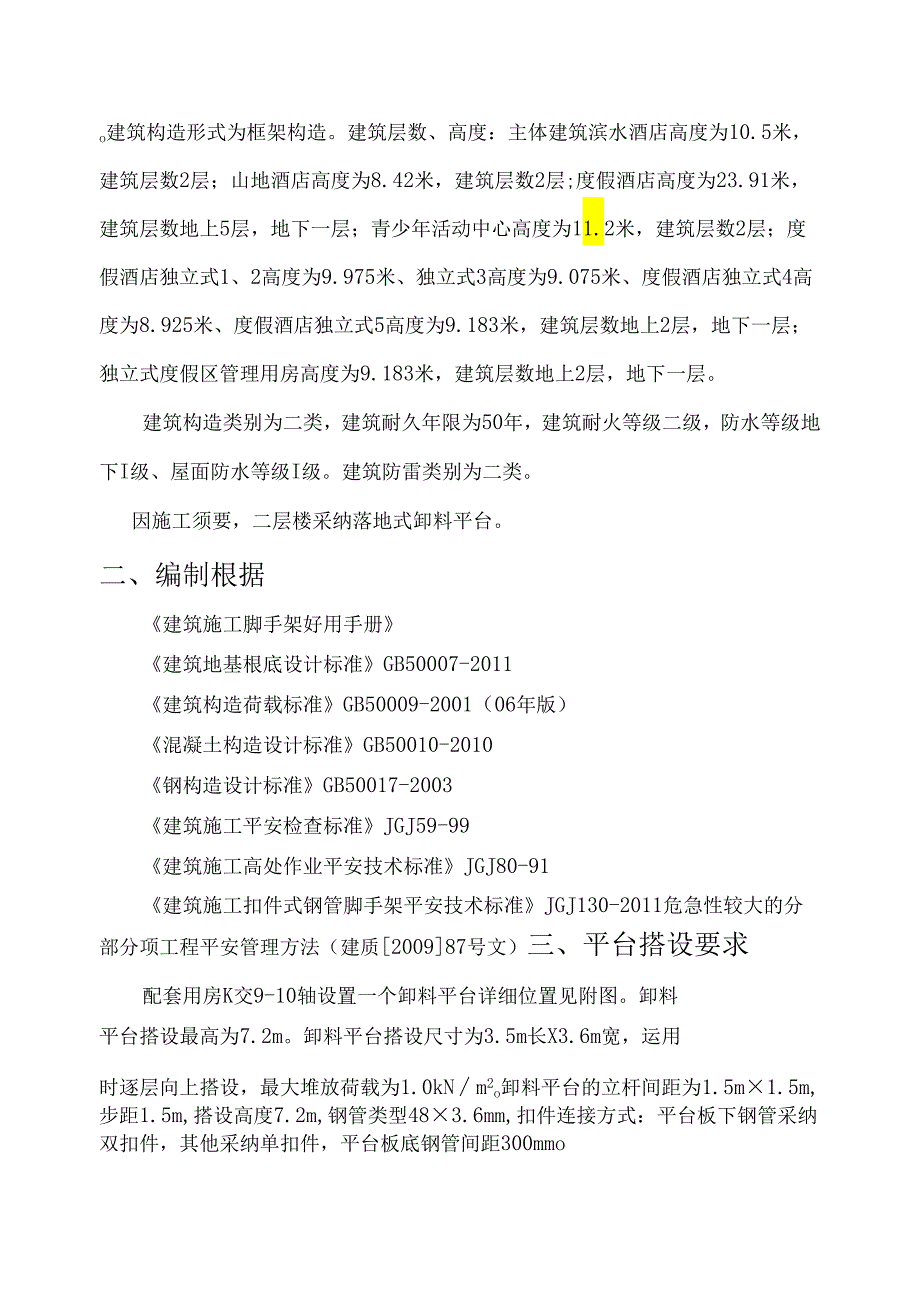

2、心1624.8Itf、度假酒店独立式11398m独立式度假区管理用房452m2）,地下面积9816.6mY滨水酒店半地下室1363m山地酒店半地下室857.3m度假酒店地下室3710.8In2、度假酒店独立式地下室3885.5m2）o建筑构造形式为框架构造。建筑层数、高度：主体建筑滨水酒店高度为10.5米，建筑层数2层；山地酒店高度为8.42米，建筑层数2层;度假酒店高度为23.91米，建筑层数地上5层，地下一层；青少年活动中心高度为11.2米，建筑层数2层；度假酒店独立式1、2高度为9.975米、独立式3高度为9.075米、度假酒店独立式4高度为8.925米、度假酒店独立式5高度为9.183
3、米，建筑层数地上2层，地下一层；独立式度假区管理用房高度为9.183米，建筑层数地上2层，地下一层。建筑构造类别为二类，建筑耐久年限为50年，建筑耐火等级二级，防水等级地下I级、屋面防水等级I级。建筑防雷类别为二类。因施工须要，二层楼采纳落地式卸料平台。二、编制根据建筑施工脚手架好用手册建筑地基根底设计标准GB50007-2011建筑构造荷载标准GB50009-2001（06年版）混凝土构造设计标准GB50010-2010钢构造设计标准GB50017-2003建筑施工平安检查标准JGJ59-99建筑施工高处作业平安技术标准JGJ80-91建筑施工扣件式钢管脚手架平安技术标准JGJ130-201

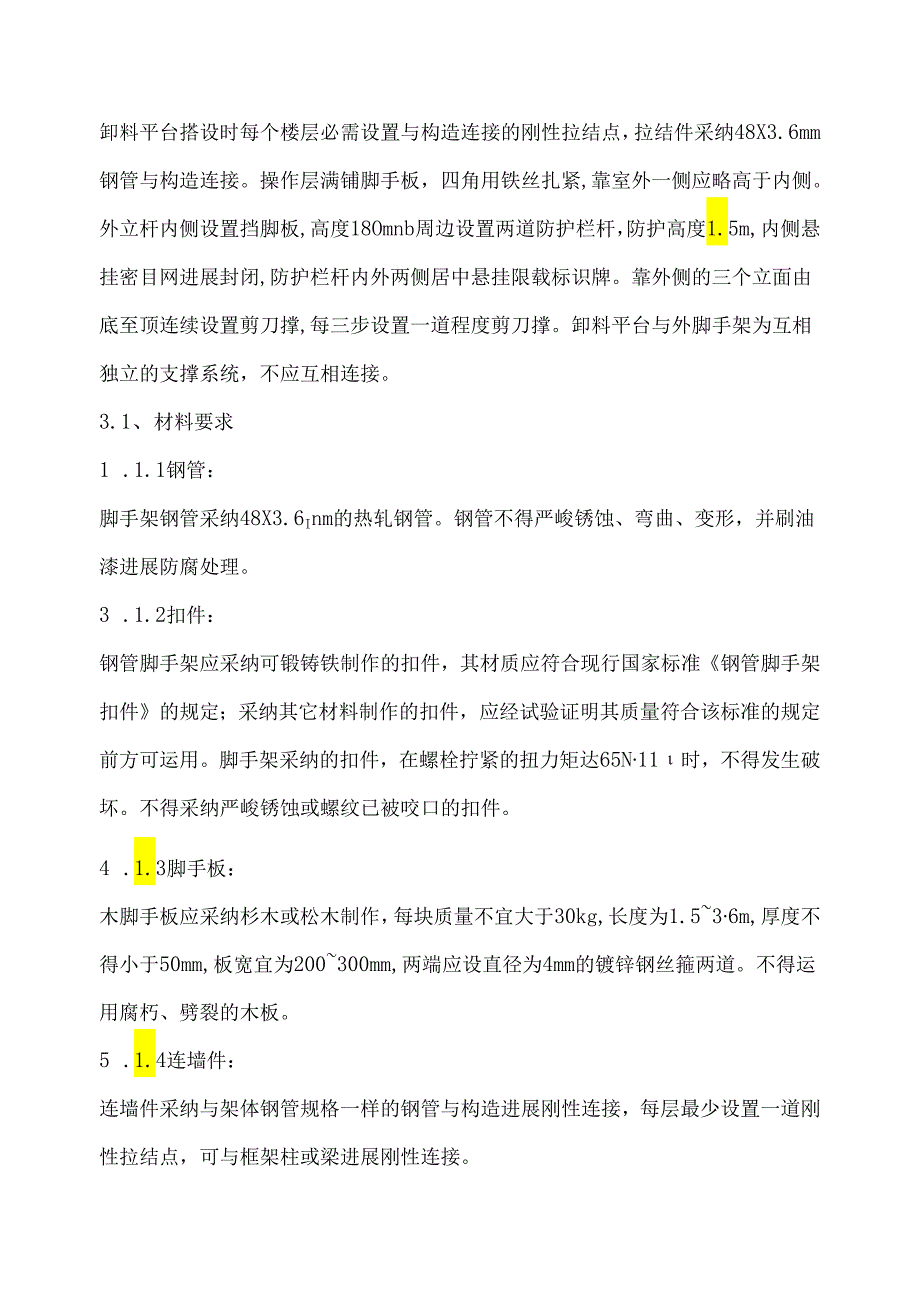

4、1危急性较大的分部分项工程平安管理方法（建质200987号文）三、平台搭设要求配套用房K交9-10轴设置一个卸料平台详细位置见附图。卸料平台搭设最高为7.2m。卸料平台搭设尺寸为3.5m长X3.6m宽，运用时逐层向上搭设，最大堆放荷载为1.0kNm2o卸料平台的立杆间距为1.5m1.5m,步距1.5m,搭设高度7.2m,钢管类型483.6mm,扣件连接方式：平台板下钢管采纳双扣件，其他采纳单扣件，平台板底钢管间距300mmo卸料平台搭设时每个楼层必需设置与构造连接的刚性拉结点，拉结件采纳48X3.6mm钢管与构造连接。操作层满铺脚手板，四角用铁丝扎紧,靠室外一侧应略高于内侧。外立杆内侧设置挡脚
5、板,高度18Omnb周边设置两道防护栏杆，防护高度1.5m,内侧悬挂密目网进展封闭,防护栏杆内外两侧居中悬挂限载标识牌。靠外侧的三个立面由底至顶连续设置剪刀撑,每三步设置一道程度剪刀撑。卸料平台与外脚手架为互相独立的支撑系统，不应互相连接。3.1、 材料要求1 .1.1钢管：脚手架钢管采纳48X3.6Inm的热轧钢管。钢管不得严峻锈蚀、弯曲、变形，并刷油漆进展防腐处理。3 .1.2扣件：钢管脚手架应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件的规定；采纳其它材料制作的扣件，应经试验证明其质量符合该标准的规定前方可运用。脚手架采纳的扣件，在螺栓拧紧的扭力矩达65N11时，不得发
6、生破坏。不得采纳严峻锈蚀或螺纹已被咬口的扣件。4 .1.3脚手板：木脚手板应采纳杉木或松木制作，每块质量不宜大于30kg,长度为1.536m,厚度不得小于50mm,板宽宜为200300mm,两端应设直径为4mm的镀锌钢丝箍两道。不得运用腐朽、劈裂的木板。5 .1.4连墙件：连墙件采纳与架体钢管规格一样的钢管与构造进展刚性连接，每层最少设置一道刚性拉结点，可与框架柱或梁进展刚性连接。3.2、 作业条件3.2.1地基必需处理好，且要符合施工组织设计的要求。3. 2.2搭设脚手架的场地应平整且清理干净，排水应畅通。四、搭设流程和要点卸料平台搭设依次如下：放置纵向扫地杆一逐根直立杆f安放横向扫地杆一安
7、装第一步纵向程度杆和横向程度杆一安装第二步纵向程度杆和横向程度杆f加设临时抛撑f安装第三步、四步纵向程度杆和横向程度杆f设置连墙件一接立杆f加设剪刀撑f铺脚手板f安装防护栏杆f密目网封闭f悬挂限载标识牌3.1、 地基处理必需加设底座和安放垫木或垫板，并对地基做好夯实处理，地基承载力应满意设计要求。3.2、 铺放垫木（板）和安放底座垫木（板）必需铺放平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。3.3、 放置纵向扫地杆、直立杆。3.4、 卸料平台作业层横向程度杆间距应不大于500mmo卸料平台必需设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于200mm
8、处的立杆上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。3.5、 立杆必需用连墙件与建筑物牢靠连接。3.6、 立杆接长接头必需采纳对接扣件连接，对接应符合下列规定：（1）立杆上的对接扣件应交织布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的间隔不宜小于500三n,各接头中心至主节点的间隔不宜大于步距的1/3。3.7、 搭设纵、横向程度杆纵向程度杆的构造应符合下列规定：（1）纵向程度杆宜设置在立杆内侧，其长度不宜小于3跨。（2）纵向程度杆接长应采纳对接扣件连接。3.8、 设抛撑在设置第一层连墙件之前，可设一根抛撑，直至装设二道连墙件且稳定后，
9、方可根据状况撤除。抛撑应采纳通长杆，上端与脚手架中笫二部纵向程度杆连接，连接点与主节点的间隔不大于300mmo抛撑与地面的倾角宜为4530。3.9、 搭设连墙件连墙件的布置应符合下列规定：（1）宜靠近主节点设置，偏离主节点的间隔不应大于30Onl限（2）应从底层第一步纵向程度杆处开场设置，当该处设置有困难时应采纳其他牢靠措施固定。（3）宜优先采纳菱形布置，也可采纳方形或矩形布置。3.10、 剪刀撑:(1)剪刀撑随立杆、纵横向程度杆等同步搭设。(2)剪刀撑的设置应符合下列规定：剪刀撑斜杆应用旋转扣件固定在与之相交的横向程度杆的伸出端或立杆上，旋转扣件中心线至主节点的间隔不宜大于150mmo4.
10、Ik扣件安装(1)扣件螺栓拧紧力矩不应小于40N.m,并不大于65N.mo(2)扣件规格必需与钢管外径一样。主节点处，固定横向程度杆(或纵向程度杆)、剪刀撑、横向支撑等扣件的中心线距主节点的间隔不应大于150mmo(4)对接扣件的开口应朝上或朝内。(5)各杆件端头伸出扣件盖板边缘的长度不应小于100mmo5. 12、铺设脚手板(1)脚手板的探头应采纳镀锌铁丝固定在支撑杆上。(2)应铺满、铺稳，靠墙一侧离墙面间隔不应大于150mmo(3)在拐角处的脚手板，应与横向程度杆牢靠连接，以防止滑动。(4)脚手板靠外一侧应略高于内侧。5.1、 搭设防护栏杆、挡脚板、悬挂密目网作业层的栏杆和挡脚板的搭设应符
11、合下列规定：(1)防护栏杆应设置两道。(2)上栏杆上皮高度1.5m,密目网防护高度1.5m。(3)防护栏杆和挡脚板应搭设在外立杆的内侧。（4）挡脚板高度不小于180mmo4.14、卸料时应符合下列规定：（1）各构配件严禁抛掷至地面。（2）运至地面的构配件应刚好检查整修与保养，并按品种、规格随时码堆存放。4.15、卸料平台撤除4.15.1撤除前应做好以下打算工作：（1）应全面检查架体的扣件连接、连墙件、支撑体系等是否符和构造要求。（2）应去除平台上杂物及地面障碍物。4.15.2撤除时应符合下列规定：（1）撤除依次与搭设依次相反，须遵循先搭后拆，后搭先拆的原则,从脚手架顶端撤除其依次为：平安网一防
12、护栏杆一挡脚板一脚手板一小横杆f大横杆f立杆一连墙件f纵向支撑。（2）连墙件应在位于其上的全部可拆杆件都撤除前方可撤除。当脚手架拆至下部最终一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再撤除连墙件。（3）在撤除过程中凡已松开连接的杆件应刚好撤除，避开误扶和倚靠已松脱连接的杆件。（4）撤除的杆配件应以平安的方式运出和卸下，必需绑扎坚固或装入容器内才可吊下，严禁向下抛掷，撤除过程中应作好协作，协调工作，制止单人进展撤除较重杆件等危急性作业。(5)撤除脚手架时必需划分平安区，设戒备标记，并设专人戒备。(6)撤除前须指派专人检查架子上的材料、杂物等是否清理干净，否则不许撤除。(7)撤除作业必
13、需由上而下逐层进展，严禁上下同时作业。416、平安要求脚手架搭设人员必需是经过按现行国家标准特种作业人员平安技术考核管理规则考核合格的专业架子工。上岗人员应定期体检，体检合格者方可持证上岗。(2)搭设脚手架人员必需戴平安帽，系平安带,穿防滑鞋。脚手架的构配件质量与搭设质量应按规定进展检查验收，合格前方准运用。作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。当有6级及6级以上大风和雾、雨、雪天气时应停顿脚手架搭设与撤除作业。雨后上架作业应有防滑措施。(6)脚手架的平安检查与维护应按规定进展，平安网应按有关规定搭设或撤
14、除。在脚手架运用期间严禁撤除下列杆件：主节点处的纵、横向程度杆，纵、横向扫地杆和连墙件。(8)不得在脚手架根底及其邻近处进展挖掘作业，否则应实行平安措施，并报主管部门批准。在脚手架上进展电、气焊作业时，必需有防火措施和专人看管。(10)工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电平安技术标准(JGJ46-2005)的有关规定执行。(11)搭拆脚手架时，地面应设围栏和戒备标记，并派专人看管，严禁非操作人员入内。(12)卸料平台架上积累荷载不得超过1.Ot,每次起吊重量不得超过0.5t随吊随清运。(13)在卸料平台防护栏杆的里外侧三面均应悬挂限载标记牌，居中挂在
15、防护栏杆的第一道程度杆上。标记牌注明限载重量为1.0吨。五、平台荷载试验及验收5.1、 卸料平台运用前应进展荷载试验，按容许荷载匀称布设，检查横杆、立杆和扣件等是否存在交大变形和位移，荷载试验后，各项指标到达要求前方可投入运用。5.2、 架子未经检查、验收前，除架子工外，严禁其别人员攀登，验收后任何人不得拆改，须作部分拆改时，须经施工负责人确认后由架子工进展操作。5.3、 大风雨后，施工负责人要刚好组织相关人员对架子进展全面检查。5.4、 建立有效的平安管理机构和定期检查、复查制度，由平安主管主持检查和验收、检查以下工程：(1)各主节点处杆件的安装，连墙件、支撑等构造是否符合方案要求;（2）底座是否松动、立杆是否悬空；（3）扣件螺栓是否松动；（4）定期对外架的垂直度进展观测并做好记录。（5）遇六级大风和大雨过后，必需对脚手架进展检查。六、平安管理6.1、 因该平台为物料周转期间运用，限重1.O吨，最大堆放荷载为1.0kNm2o在操作面里外两侧应悬挂限重标记牌。平台上堆放木方及多层板的高度W0.511,单次堆放2m钢管不超过120根，单次堆放4m钢管不超过60根。6.2、 在作业
