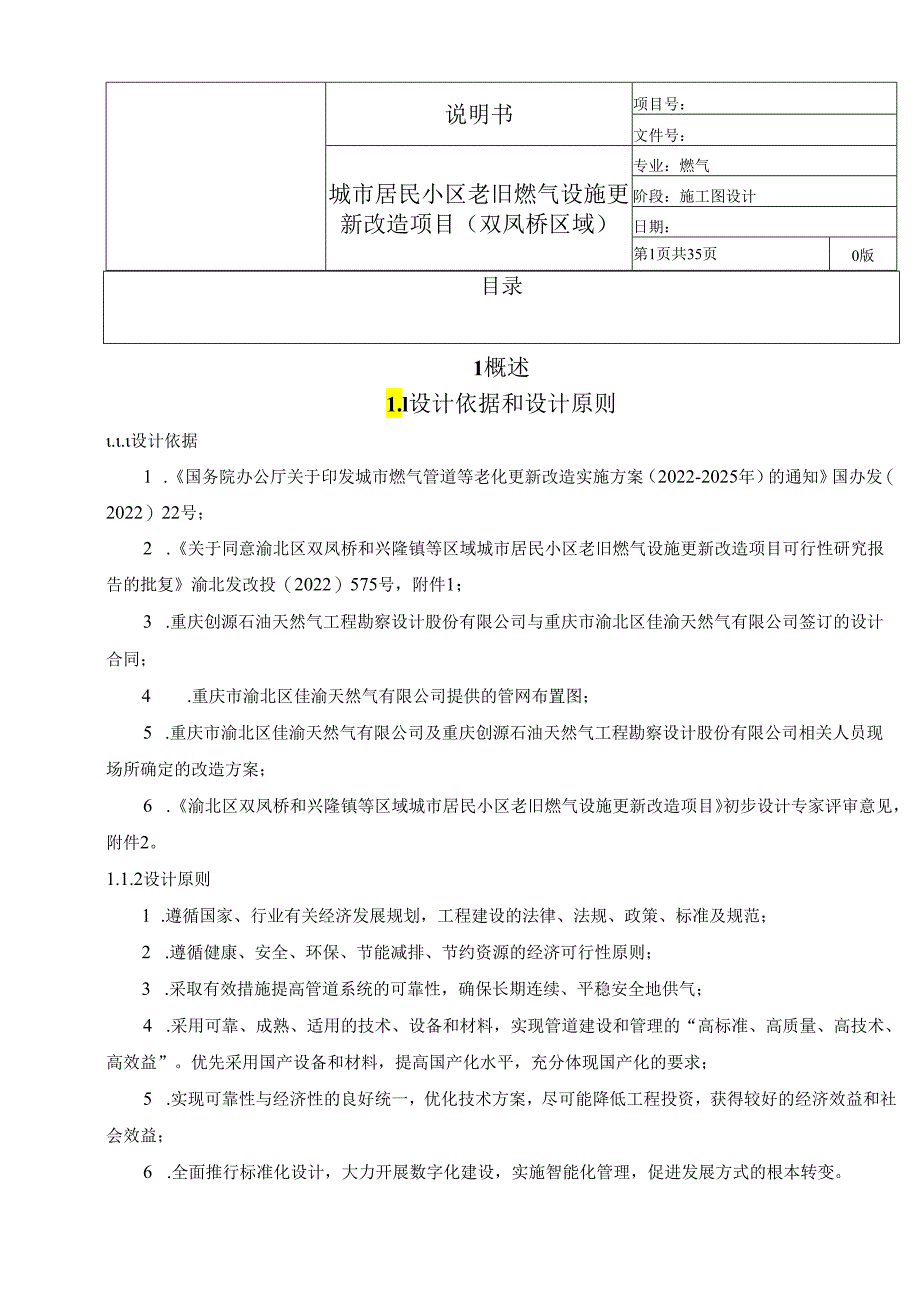

1、说明书项目号：文件号：城市居民小区老旧燃气设施更新改造项目（双凤桥区域）专业：燃气阶段：施工图设计日期：第1页共35页0版目录1概述21.1 设计依据和设计原则21.2 遵循的主要标准规范21.3 整改原因及措施31.4 设计参数41.5 主要工程量及技术经济指标52工艺设计102.1 管材及管件规格选择102.2 用气规模计算102.3 管径计算112.4 壁厚计算123施工技术要求133.1 施工资质133.2 材料管理133.3 管沟开挖及回填143.4 管道、管件防腐173.5 埋地管道敷设193.6 特殊地段处理203.7 管道连接与检验213.8 设备安装263.9 管道吹扫、试压
2、263.10 防雷防静电接地安装303.11 停气碰口303.12 氮气置换313.13 埋深及PCM检测313.14 管道测绘314施工及安全措施324.1 射线探伤324.2 高空作业325HSE管理336工程竣工验收341概述1.l设计依据和设计原则.设计依据1 .国务院办公厅关于印发城市燃气管道等老化更新改造实施方案（2022-2025年）的通知国办发（2022）22号；2 .关于同意渝北区双凤桥和兴隆镇等区域城市居民小区老旧燃气设施更新改造项目可行性研究报告的批复渝北发改投（2022）575号，附件1；3 .重庆创源石油天然气工程勘察设计股份有限公司与重庆市渝北区佳渝天然气有限公司签
3、订的设计合同；4 .重庆市渝北区佳渝天然气有限公司提供的管网布置图；5 .重庆市渝北区佳渝天然气有限公司及重庆创源石油天然气工程勘察设计股份有限公司相关人员现场所确定的改造方案；6 .渝北区双凤桥和兴隆镇等区域城市居民小区老旧燃气设施更新改造项目初步设计专家评审意见，附件2。1.1.2设计原则1 .遵循国家、行业有关经济发展规划，工程建设的法律、法规、政策、标准及规范；2 .遵循健康、安全、环保、节能减排、节约资源的经济可行性原则；3 .采取有效措施提高管道系统的可靠性，确保长期连续、平稳安全地供气；4 .采用可靠、成熟、适用的技术、设备和材料，实现管道建设和管理的“高标准、高质量、高技术、高

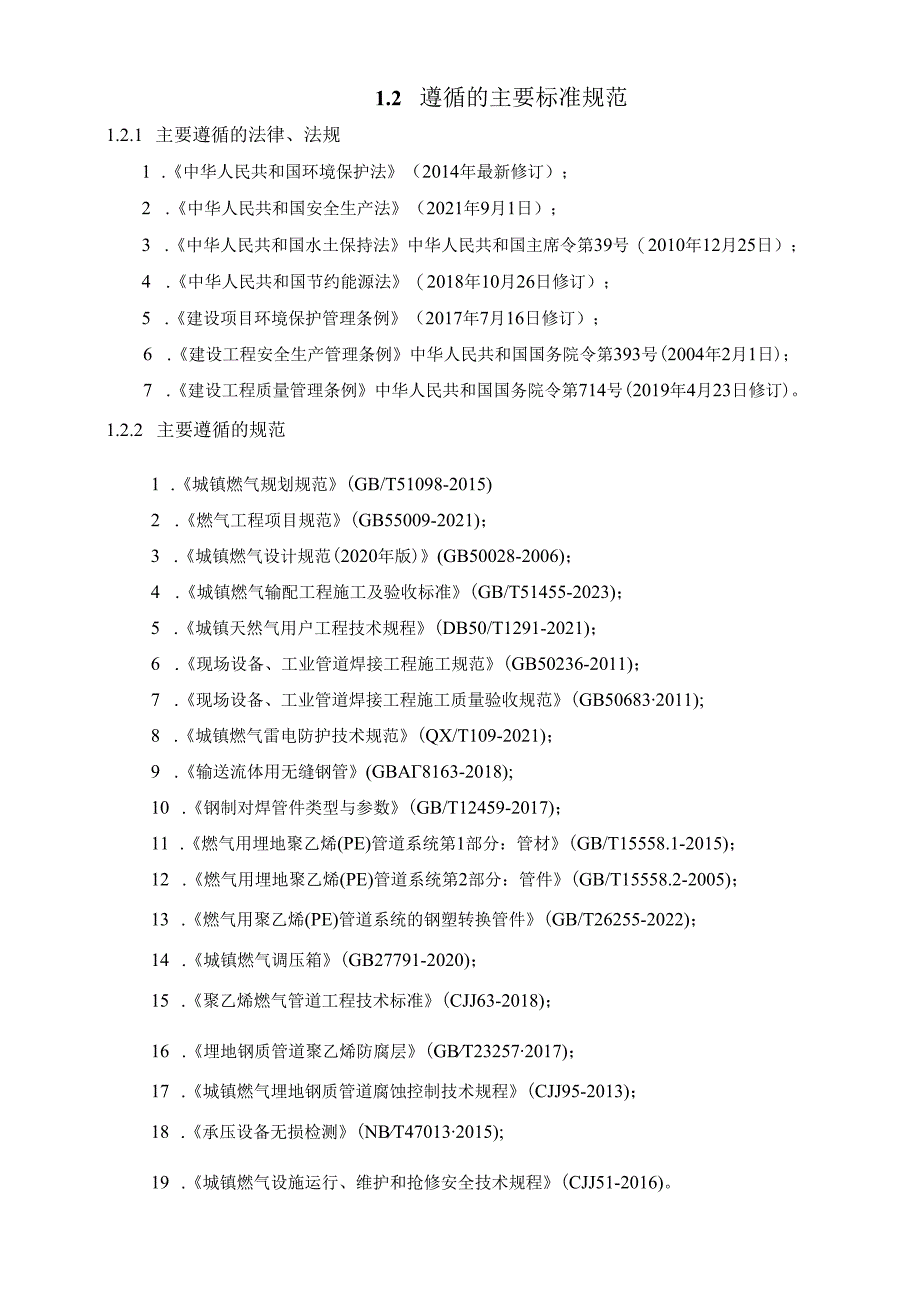

4、效益”。优先采用国产设备和材料，提高国产化水平，充分体现国产化的要求；5 .实现可靠性与经济性的良好统一，优化技术方案，尽可能降低工程投资，获得较好的经济效益和社会效益；6 .全面推行标准化设计，大力开展数字化建设，实施智能化管理，促进发展方式的根本转变。1.2 遵循的主要标准规范1.2.1 主要遵循的法律、法规1 .中华人民共和国环境保护法（2014年最新修订）；2 .中华人民共和国安全生产法（2021年9月1日）；3 .中华人民共和国水土保持法中华人民共和国主席令第39号（2010年12月25日）；4 .中华人民共和国节约能源法（2018年10月26日修订）；5 .建设项目环境保护管理条例
5、（2017年7月16日修订）；6 .建设工程安全生产管理条例中华人民共和国国务院令第393号(2004年2月1日)；7 .建设工程质量管理条例中华人民共和国国务院令第714号(2019年4月23日修订)。1.2.2 主要遵循的规范1 .城镇燃气规划规范(GB/T51098-2015)2 .燃气工程项目规范(GB55009-2021)；3 .城镇燃气设计规范(2020年版)(GB50028-2006)；4 .城镇燃气输配工程施工及验收标准(GB/T51455-2023)；5 .城镇天然气用户工程技术规程(DB50/T1291-2021)；6 .现场设备、工业管道焊接工程施工规范(GB50236-
6、2011)；7 .现场设备、工业管道焊接工程施工质量验收规范(GB506832011);8 .城镇燃气雷电防护技术规范(QX/T109-2021)；9 .输送流体用无缝钢管(GBA8163-2018);10 .钢制对焊管件类型与参数(GB/T12459-2017)；11 .燃气用埋地聚乙烯(PE)管道系统第1部分：管材(GB/T15558.1-2015)；12 .燃气用埋地聚乙烯(PE)管道系统第2部分：管件(GB/T15558.2-2005)；13 .燃气用聚乙烯(PE)管道系统的钢塑转换管件(GB/T26255-2022)；14 .城镇燃气调压箱(GB27791-2020)；15 .聚乙烯

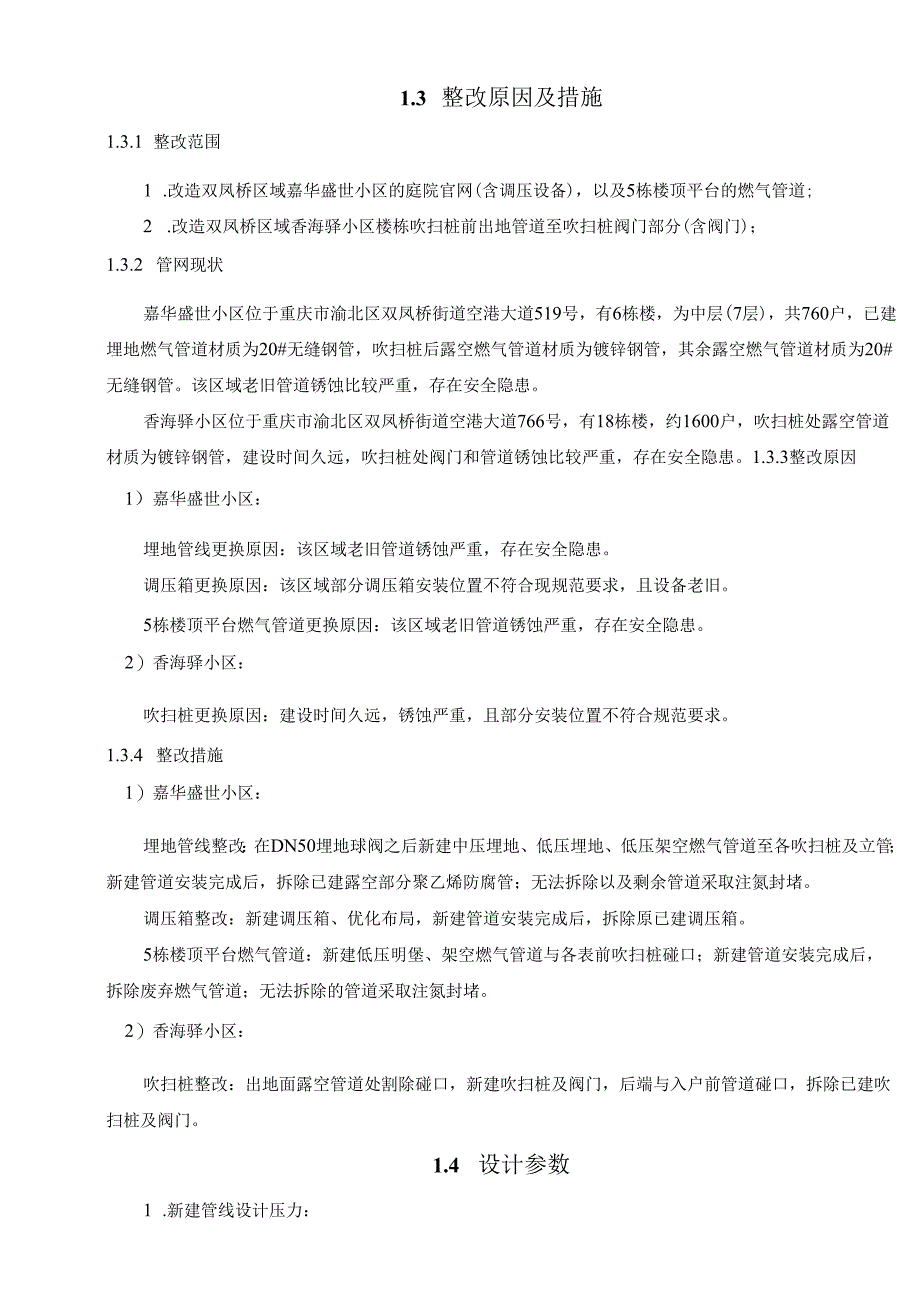

7、燃气管道工程技术标准(CJJ63-2018)；16 .埋地钢质管道聚乙烯防腐层(GBT232572017)；17 .城镇燃气埋地钢质管道腐蚀控制技术规程(CJJ95-2013)；18 .承压设备无损检测(NBT470132015);19 .城镇燃气设施运行、维护和抢修安全技术规程(CJJ51-2016)。1.3 整改原因及措施1.3.1 整改范围1 .改造双凤桥区域嘉华盛世小区的庭院官网(含调压设备)，以及5栋楼顶平台的燃气管道;2 .改造双凤桥区域香海驿小区楼栋吹扫桩前出地管道至吹扫桩阀门部分(含阀门)；1.3.2 管网现状嘉华盛世小区位于重庆市渝北区双凤桥街道空港大道519号，有6栋楼，为
8、中层(7层)，共760户，已建埋地燃气管道材质为20#无缝钢管，吹扫桩后露空燃气管道材质为镀锌钢管，其余露空燃气管道材质为20#无缝钢管。该区域老旧管道锈蚀比较严重，存在安全隐患。香海驿小区位于重庆市渝北区双凤桥街道空港大道766号，有18栋楼，约1600户，吹扫桩处露空管道材质为镀锌钢管，建设时间久远，吹扫桩处阀门和管道锈蚀比较严重，存在安全隐患。1.3.3整改原因1）嘉华盛世小区：埋地管线更换原因：该区域老旧管道锈蚀严重，存在安全隐患。调压箱更换原因：该区域部分调压箱安装位置不符合现规范要求，且设备老旧。5栋楼顶平台燃气管道更换原因：该区域老旧管道锈蚀严重，存在安全隐患。2）香海驿小区：吹
9、扫桩更换原因：建设时间久远，锈蚀严重，且部分安装位置不符合规范要求。1.3.4 整改措施1）嘉华盛世小区：埋地管线整改：在DN50埋地球阀之后新建中压埋地、低压埋地、低压架空燃气管道至各吹扫桩及立管；新建管道安装完成后，拆除已建露空部分聚乙烯防腐管；无法拆除以及剩余管道采取注氮封堵。调压箱整改：新建调压箱、优化布局，新建管道安装完成后，拆除原已建调压箱。5栋楼顶平台燃气管道：新建低压明堡、架空燃气管道与各表前吹扫桩碰口；新建管道安装完成后，拆除废弃燃气管道；无法拆除的管道采取注氮封堵。2）香海驿小区：吹扫桩整改：出地面露空管道处割除碰口，新建吹扫桩及阀门，后端与入户前管道碰口，拆除已建吹扫桩及
10、阀门。1.4 设计参数1 .新建管线设计压力：调压前燃气管线：0.4MPa；调压后燃气管线：5kPao2 .新建管线最大工作压力：调压前燃气管线：0.3MPa；调压后燃气管线：2.8kPa03 .设计温度：钢管：10C60C;PE管：-20C40C4 .输送介质：净化天然气（己加臭），质量符合输送介质应符合燃气工程项目规范GB55009-2021的要求。5 .压力管道类别：中压燃气管道为GB1.6 .设计工作年限:30年。7 .设计规模：各小区居民用气，按每户按一台热水器与一台灶具同时使用计算，其额定流量为3.2Nm3/h。1.5主要工程量及技术经济指标1.5.1 主要工作量本工程主要工作量见
11、表表1.5“主要工程量表序号项目单位数量备注（嘉华盛世）新建中压部分一工艺1管材1)环氧粉末加强型防腐管GB/T8163-2018D574mm20#（耐候涂层）m14供气管道2)聚乙烯防腐无缝钢管GB/T8163-20183PE(三)D574mm20#m20供气管道3PE(三)D219x6mm20#m22套管3)聚乙烯管PElOOSDRllGB/T15558.1-2015dn63m530供气管道4)PVC套管GB/T5836.1-2018llm4D57明堡2设备1)调压箱（不锈钢外壳一悬挂式）GB2779I-2020RX0.4/120B台72)法兰球阀CJ/T180-2014DN50只7二土建
12、部分1土石方量开挖（土：软质岩=7:3）m3281人机比=10:02车行道穿越（水泥路面，宽0.7m）m/处15/23车行道穿越（彩砖路面，宽0.7m）m/处7/14人行道破坏及恢复（透水砖地面，0.6宽）m24030%利旧5人行道破坏及恢复（水泥地面，0.6宽）m346绿化带破坏及恢复（景观植被）11r150长X宽=25OmXo.6m7外购机制砂m31508废弃土石方量外运m3190夕卜运品巨离20km三新老管线碰口DN50处11个焊口四电火花检测D574m40五聚酯带lm*0.2m*0.15mm卷1150m卷六线路标志玻璃钢标志桩11O*100*110*900三角形个14标牌100*50*
13、3mm个26七氮气置换用量114dn63-530m八防雷防静电1防雷防静电接地处7调压箱2防雷接地点测试处73沟槽开挖及原土回填（土：石=7：3）m37人机比10：O九焊接工艺评定组2钢管、电熔十特种设备监督检查费项1管道吹扫、试压m564十二管道原位数字化测绘m5461：500+三明堡制作m4D57电缆沟下方穿越处6穿越长度1.4m处十五施工围挡，双侧（渝20QOI-C5）m3003次，H=2.0m与其他管线交叉处20以实际交叉为准-HjPCM检测m20（嘉华盛世）新建低压部分一工艺1管材1)环氧粉末加强型防腐管GB/T8163-2018D324mm20#（耐候涂层）m50供气管道D574mm20#（耐候涂层）m370供气管道2)聚乙烯防腐无缝钢管GB/T8163-20183PE(三)D574mm20#m120供气管道3PE(三)D2196mm20#m14套管3)聚乙烯管Pe100sdriiGB/T15558.1-2015dn63m560供气管道4)PVC套管
