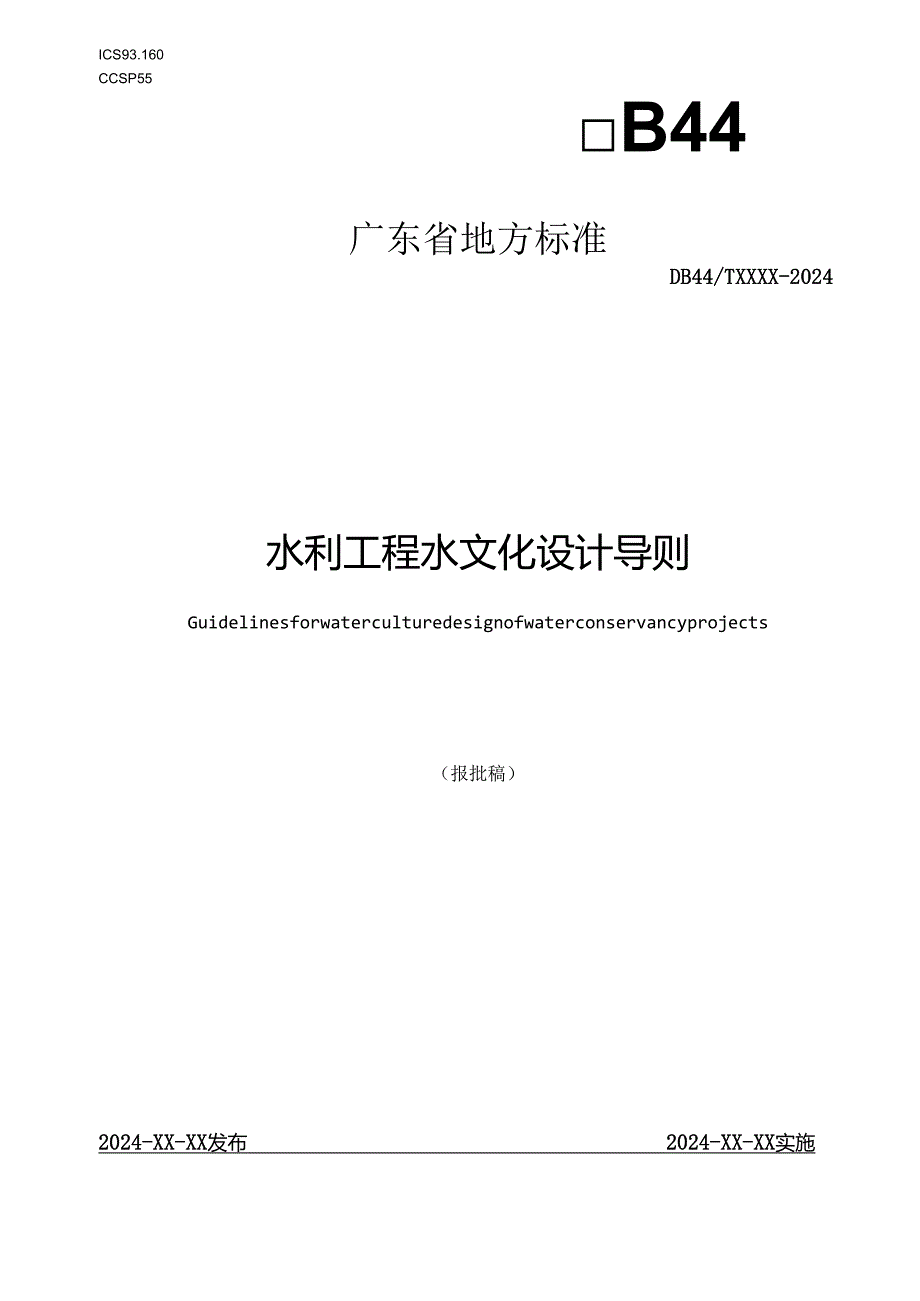

1、ICS93.160CCSP55B44广东省地方标准DB44/TXXXX-2024水利工程水文化设计导则Guidelinesforwaterculturedesignofwaterconservancyprojects（报批稿）2024-XX-XX发布2024-XX-XX实施广东省市场监督管理局发布目次前言II1范围12规范性引用文件13术语和定义14总体要求25资料收集26水工建筑物水文化设计26.1一般规定36. 2水库工程水文化设计36.3 水闸工程水文化设计36.4 泵站工程水文化设计36.5堤防工程水文化设计36.6 引调水工程（灌溉工程）水文化设计46.7 其他水工建筑物水文化设计4
2、7景观水文化设计47.1一般规定47.2湿地生态景观水文化设计47.3滨水生态景观水文化设计57.4陆域生态景观水文化设计57.5人文景观水文化设计58水文化科普设计59水文化遗产保护设计69.1一般规定69.2工程水文化遗产保护设计69.3非工程水文化遗产保护设计610水文化信息化设计611水文化建设投资6附录A（资料性）水利工程水文化设计专题（专章）报告编制提纲8刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由广东省水利厅提出并组织实施。本文件由广东省水利标
3、准化技术委员会(GD/TC139)归口。本文件起草单位：广东省水利水电科学研究院、广东省水利水电技术中心。本文件主要起草人：黄锦林、钟鸣辉、叶合欣、罗日洪、张忠良、蔡晓冬、黄蔚、张新和、胡雁、赖穗斌、刘乐吟、徐小飞、涂强、袁世娟、练慧雅、马克俊、余心韵、邓飞、徐丹丽、杨静敏。水利工程水文化设计导则1范围本文件规定了水利工程水文化设计的总体要求、资料收集、水工建筑物水文化设计、景观水文化设计、水文化科普设计、水文化遗产保护设计、水文化信息化设计、水文化建设投资等要求。本文件适用于新建、加固、改建和扩建大中型水利工程管理和保护范围内建筑风貌、风景园林、科普教育、遗产保护等方面的水文化设计，小型工程
4、可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T42934水文化遗产价值评价指南GB55014园林绿化工程项目规范GB55035城乡历史文化保护利用项目规范CJJ45城市道路照明设计标准JGJ/T163城市夜景照明设计规范NB/T10346水电工程景观规划设计规范S1.471水利风景区规划编制导则DB44/T2283水利工程生态设计导则3术语和定义下列术语和定义适用于本文件。3. 1水文化waterculture以水和水事活
5、动为载体，由人类创造的一切与水有关的文化现象总称。3.2湿地生态景观wetlandlandscape具有湿地功能的以植物为主体的景观。3.3滨水生态景观waterfrontecologicallandscape海、湖、江、河等水域濒临的陆地边缘地带以植物为主体的景观。3.4陆域生态景观gardenecologicallandscape海、湖、江、河等水域濒临的陆地边缘地带之外以植物为主体的景观。3.5水文化遗产waterculturalheritage人类在认识水、开发水、利用水、治理水、保护水、鉴赏水过程中所遗留下来的文化遗存或文化表现形式。4总体要求4.1 新建、加固、改建和扩建大中型水利
6、工程宜开展水文化建设，水文化建设宜与主体工程同步设计、同步施工、同步验收。4.2 水文化设计应贯彻生态文明建设理念，尊重自然、顺应自然、保护自然，坚持统筹兼顾、安全可靠、生态优先、因地制宜、经济合理的原则，提升水利工程文化品位，实现人水和谐。4.3 水文化设计应充分利用当地自然环境和人文景观，结合水利工程特点，构建体现岭南地域特色、人文历史、民俗风情、时代气息的水文化体系。4.4 水文化设计布局应服从水利工程总体布局，充分结合水工建筑物特点和工程条件进行布设，满足防洪安全及主体工程设计功能和结构安全要求，并与工程周边有关文化设施合理衔接。4.5 水文化设计应体现水利特色，通过工程设施、文化嵌入
7、、植物措施、自然改造，彰显先进水文化的综合效果。4.6 水文化设计宜与有关水利工程建设、水土保持、环境保护、水美乡村、人居环境整治、乡村振兴、水利风景区和水情教育基地等建设项目有机融合，统筹协调。4.7 水文化设计宜依据工程特点开展水工建筑物水文化设计、景观水文化设计、水文化科普设计、水文化遗产保护设计和水文化信息化设计。4.8 水文化设计应编制专题（专章）报告，编制提纲见附录A。5资料收集5.1 水文化设计除应收集水利工程资料外，还应收集物质文化和非物质文化资料5.2 物质文化资料：a）历史水利工程与设施；b）水利管理机构（古代、近代水行政主管部门的办公场所）；c）历史人物故居；d）涉水文化
8、建筑物；e）周边特色产业、地理标志产品、当地特色建筑；f）水文化实物（水利活动使用的设施、工具等）；g）水利文献、手稿、图书；h）红色资源相关物件及资料。5.3 非物质文化资料：a）文化诗词、传说典故；b）文化表演、祭祀活动、礼仪和节庆；c）古代、近代水利管理制度；d）传统水利工艺技能；e）红色资源非物质历史文化；f）其他相关非物质历史文化。6水工建筑物水文化设计1.1.1 水工建筑物水文化设计宜包括水库工程、水闸工程、泵站工程、堤防工程、引调水工程（灌溉工程）、其他水工建筑物水文化设计内容及要求。1.1.2 应充分提取和挖掘当地人文历史和建筑特色等文化元素，形成具有文化内涵的水工建筑物。1.
9、1.3 对于加固工程，应满足建筑物结构安全要求，不影响建筑物正常使用。1.1.4 对于改建和扩建工程，当原水工建筑物具有历史和文物价值时，应对原水工建筑物进行专题文化保护设计。1.1.5 有条件的水工建筑物可进行色彩及灯光夜景照明设计，并设计风格统一的水文化标识标牌，彰显文化特色。6.2 水库工程水文化设计6.2.1大坝下游外部立面可采用突显水利工程名称的图案、体现当地文化特色的浮雕或绘画进行装饰,土坝工程也可在背水坡结合坝坡植物措施和其他生态措施布置水文化设计内容，丰富大坝的下游立面。6.2.2大坝可结合坝顶防浪墙工程建设，布设诗词、当地历史、名人典故、治水故事有关的文字、绘画、浮雕等文化内
10、容。6.2.3启闭室、进水塔、发电厂房和管理用房等可结合当地特色建筑文化元素或现代建筑风格进行水文化设计。6.2.4在保证安全的前提下，可在适当位置设置观景平台。6.3 水闸工程水文化设计6.3.1水闸水文化设计应具备景观功能，与周围环境有机融合，造型应流畅优美，具备文化理念和内涵，可采用廊桥等形式。6.3.2可利用闸墩外侧和启闭机室外墙、顶部进行水文化设计，融合当地特色建筑文化元素或现代建筑风格，使其外观上具有民族地域特色或时代感。6.3.3多孔水闸上部结构外观造型可采用分段设计，将中间跨作为构图中心，使整体构图主次分明、均衡稳定，形成节奏感和韵律感。6.3.4在满足结构及功能的前提下，水闸
11、外形可做一些局部变化形成凹凸结构，以设置外挑阳台或将启闭机房局部加宽成露台，作为观景平台。6.3.5闸墩、工作桥、交通桥等可采用建筑装饰手段构建民俗文化和水文化标识，增加文化与景观功能。6.4 泵站工程水文化设计6. 4.1泵房宜结合当地特色建筑文化元素或现代建筑风格进行水文化设计，与地方建筑风貌相协调，与周边自然环境融为一体。7. 4.2当泵站和水闸组合设计时，宜利用其不同外形特点形成具有地方建筑风格的造型组合。8. 4.3泵站主厂房和副厂房设计时，宜利用各自外形特点形成形体组合，丰富建筑外观造型。6.5 堤防工程水文化设计6.5.1应充分利用堤防沿线地形条件、自然景观和人文历史进行水文化总
12、体布置，根据堤防沿线特点打造水文化水生态景观。6.5,2堤顶可与碧道（带）建设相结合进行水文化设计，设置休闲栈道、文化长廊、灯光照明等水文化设施。6.5.3防洪墙或堤顶防浪墙宜建设文化设施，布设诗词、治水故事、名人典故、书法绘画、浮雕等文化内容。6.5.4应充分利用堤防带状特性，在堤防背水坡设计具有地域文化的图案，结合居民休憩、观景需求，设置上下堤道路、绿化景观等。6.5.5堤防背水坡绿化景观设计应与背水坡外景观相呼应，可利用乡土植物、观赏植物等丰富绿化层次，根据需要设立有关水文化、水资源保护、水法规宣传等主题浮雕、草坪图案等。6.5.6堤防迎水面可结合生态建设措施进行护坡绿化，通过不同种类、
13、颜色、花卉的植物搭配设计出各类文化图案，有条件的可设置亲水平台及护栏。6. 5.7在堤防起点、终点和沿线合适位置，宜挖掘历史文化素材，融入乡村旅游、红色景点等，布设水文化与堤防工程相结合的文化景观节点。6.6 引调水工程（灌溉工程）水文化设计6. 6.1应根据线状工程特点，突出关键节点设计，形成点、线、面一体的水文化特色。工程沿线的单体建筑物水文化设计可自成体系，能独立体现各自的文化内涵。7. 6.2工程沿线及取水口、泵站、渡槽等重要节点水文化设施应融合周边环境，采用乡土植物，设计乔、灌、草相结合的绿化景观。8. 6.3取水口、隧洞及倒虹吸进出口，宜根据所处的环境，结合当地特色建筑文化元素或现
14、代建筑风格进行设计，将人文、环境融为一体。9. 6.4明渠渠首水闸、渠堤可分别参照水闸工程、堤防工程进行水文化设计。10. 6.5渡槽可在其外表面、排架、槽墩等部位设置诗词、治水故事、名人典故、书法绘画、浮雕等文化内容。11. 6.6渡槽沿线可根据实际条件，结合周边居民休憩、观景需求，构筑多层次的水文化及景观空间。6.7 其他水工建筑物水文化设计6.7.1陂堰工程可结合地形特点，利用水流流态，设计多级跌水平台，形成跌水景观。6. 7.2亲水平台和栈道应综合考虑交通、水流、水位、景观效果等因素确定位置和高程，融合地方民俗文化元素进行造型设计。7. 7.3护岸的植被设计应根据当地的气候、土壤和水文
15、情况选择合适的植物，通过组合搭配形成文化特色图案。7景观水文化设计7.1一般规定7.1.1 景观水文化设计内容包括水利工程管理及保护范围内的湿地生态景观、滨水生态景观、陆域生态景观及人文景观。7.1.2 可根据周边环境和夜间使用状况设置夜间照明设施，照明设施的照度标准值应符合JGJ/T163和CJJ45的规定。7.1.3 1.3景观水文化设计应满足NB/T10346、DB44/T2283相关要求。7.1.4 有条件的水利工程，可按照S1.471要求开展景观水文化设计。7.2湿地生态景观水文化设计7.2.1 湿地生态景观宜展示具有地方特色的湿地生态系统组成、生态功能、净化作用等湿地科普和生态文化内容。7. 2.2湿地生态景观可根据工程地形地势条件，设计具有水文化特色的沉淀池、梯级湿地、跌水等设施。7 .2.3湿地生态景观应以乡土植物为基本造景植物，通过水生、湿生植物群落的组合设计，采用挺水植物、浮叶植物、漂浮植物和沉水植物结合方式，形成具有文化特色的图案和造型。8 .3滨水生态景观水文化设计7
