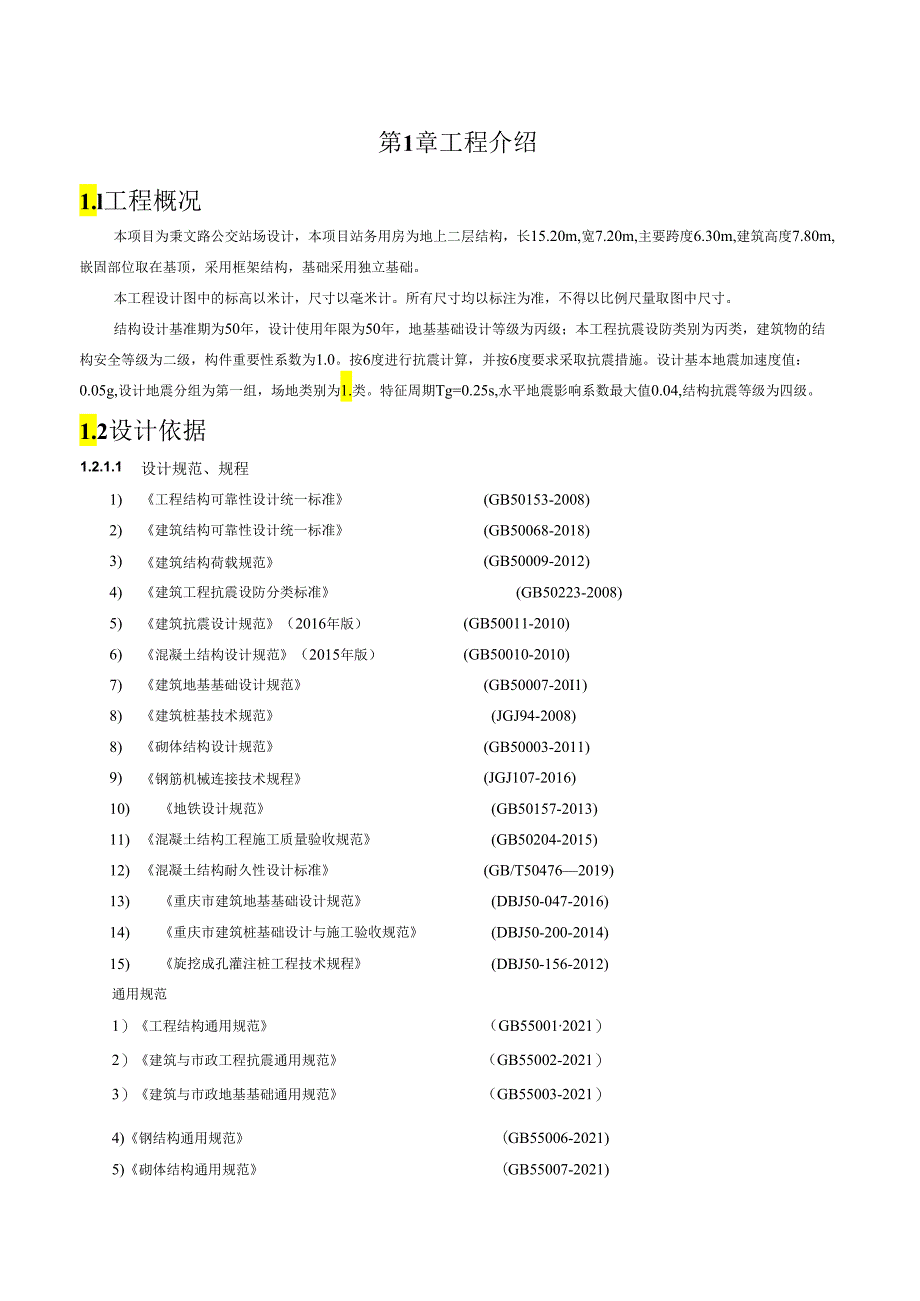

1、第1章工程介绍21.1 工程概况21.2 设计依据213荷载取值31.4 地基和基础4第2章整体计算52.1 计算软件及整体模型52.2 计算总信息52.3 周期、地震力与振型输出文件222.4 结构位移282.5 主体结构计算文件36第3章基础计算453.1 地基承载力计算453.2 基础配筋计算45第4章构件计算494.1 雨棚计算49第5章楼梯计算51第1章工程介绍1.l工程概况本项目为秉文路公交站场设计，本项目站务用房为地上二层结构，长15.20m,宽7.20m,主要跨度6.30m,建筑高度7.80m,嵌固部位取在基顶，采用框架结构，基础采用独立基础。本工程设计图中的标高以米计，尺寸以
2、毫米计。所有尺寸均以标注为准，不得以比例尺量取图中尺寸。结构设计基准期为50年，设计使用年限为50年，地基基础设计等级为丙级；本工程抗震设防类别为丙类，建筑物的结构安全等级为二级，构件重要性系数为1.0。按6度进行抗震计算，并按6度要求采取抗震措施。设计基本地震加速度值：0.05g,设计地震分组为第一组，场地类别为1.类。特征周期Tg=0.25s,水平地震影响系数最大值0.04,结构抗震等级为四级。1.2设计依据1.2.1.1设计规范、规程1)工程结构可靠性设计统一标准(GB50153-2008)2)建筑结构可靠性设计统一标准(GB50068-2018)3)建筑结构荷载规范(GB50009-2
3、012)4)建筑工程抗震设防分类标准(GB50223-2008)5)建筑抗震设计规范（2016年版）(GB50011-2010)6)混凝土结构设计规范（2015年版）(GB50010-2010)7)建筑地基基础设计规范(GB50007-20I1)8)建筑桩基技术规范(JGJ94-2008)8)砌体结构设计规范(GB50003-2011)9)钢筋机械连接技术规程(JGJ107-2016)10)地铁设计规范(GB50157-2013)11)混凝土结构工程施工质量验收规范(GB50204-2015)12)混凝土结构耐久性设计标准(GB/T504762019)13)重庆市建筑地基基础设计规范(DBJ5
4、0-047-2016)14)重庆市建筑桩基础设计与施工验收规范(DBJ50-200-2014)15)旋挖成孔灌注桩工程技术规程(DBJ50-156-2012)通用规范1）工程结构通用规范（GB550012021）2）建筑与市政工程抗震通用规范（GB55002-2021）3）建筑与市政地基基础通用规范（GB55003-2021）4)钢结构通用规范(GB55006-2021)5)砌体结构通用规范(GB55007-2021)6)混凝土结构通用规范(GB55008-2021)7)建筑与市政工程防水通用规范(GB55030-2022)本工程按现行国家设计标准进行设计，施工时除应遵守本说明及各设计图纸说明

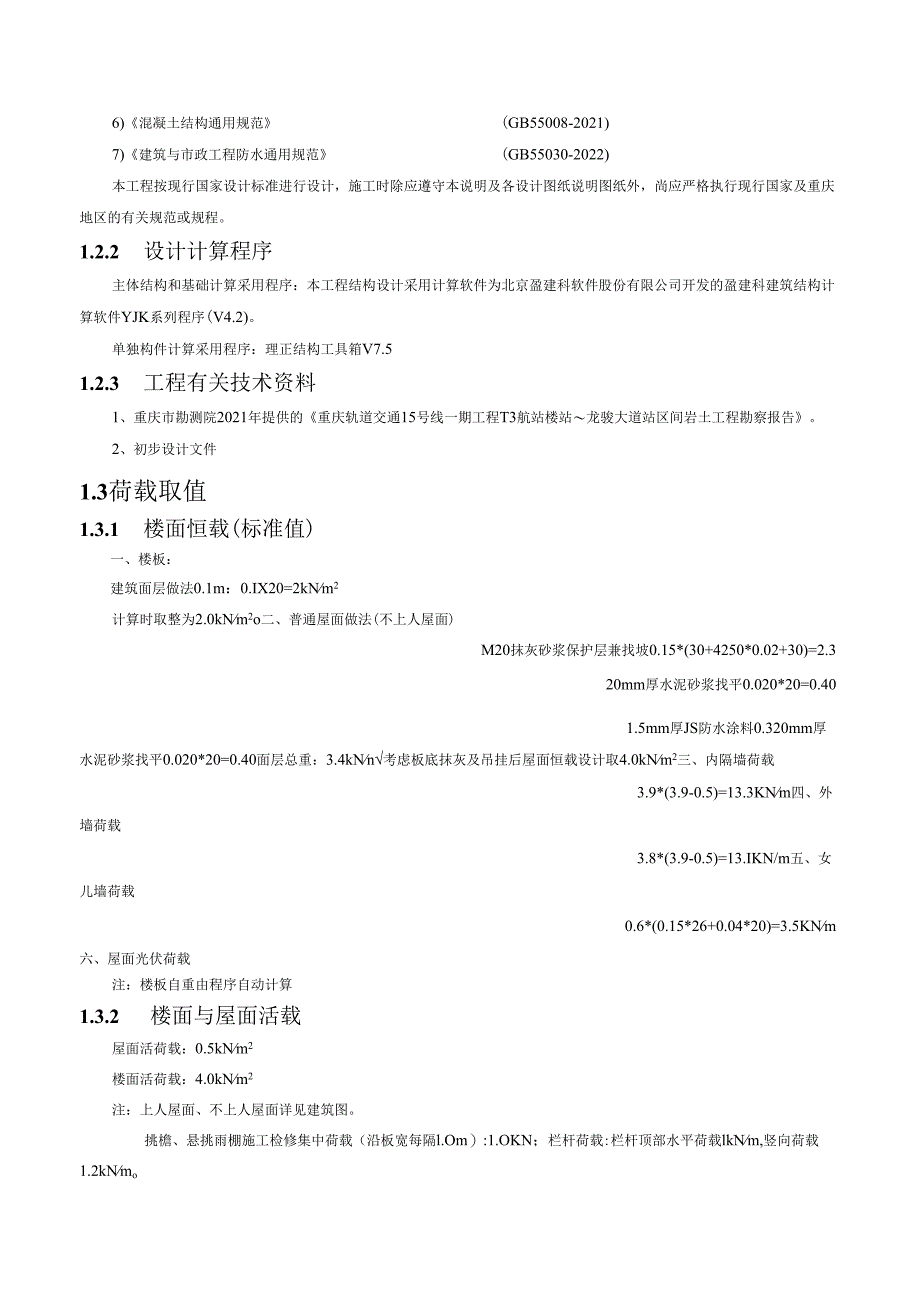

5、图纸外，尚应严格执行现行国家及重庆地区的有关规范或规程。1.2.2 设计计算程序主体结构和基础计算采用程序：本工程结构设计采用计算软件为北京盈建科软件股份有限公司开发的盈建科建筑结构计算软件YJK系列程序(V4.2)。单独构件计算采用程序：理正结构工具箱V7.51.2.3 工程有关技术资料1、重庆市勘测院2021年提供的重庆轨道交通15号线一期工程T3航站楼站龙骏大道站区间岩土工程勘察报告。2、初步设计文件1.3荷载取值1.3.1 楼面恒载(标准值)一、楼板：建筑面层做法0.1m：0.IX20=2kNm2计算时取整为2.0kNm2o二、普通屋面做法(不上人屋面)M20抹灰砂浆保护层兼找坡0.1
6、5*(30+4250*0.02+30)=2.320mm厚水泥砂浆找平0.020*20=0.401.5mm厚JS防水涂料0.320mm厚水泥砂浆找平0.020*20=0.40面层总重：3.4kNn考虑板底抹灰及吊挂后屋面恒载设计取4.0kNm2三、内隔墙荷载3.9*(3.9-0.5)=13.3KNm四、外墙荷载3.8*(3.9-0.5)=13.IKN/m五、女儿墙荷载0.6*(0.15*26+0.04*20)=3.5KNm六、屋面光伏荷载注：楼板自重由程序自动计算1.3.2 楼面与屋面活载屋面活荷载：0.5kNm2楼面活荷载：4.0kNm2注：上人屋面、不上人屋面详见建筑图。挑檐、悬挑雨棚施工检
7、修集中荷载（沿板宽每隔l.Om）:1.OKN；栏杆荷载:栏杆顶部水平荷载lkNm,竖向荷载1.2kNmo（未经设计单位同意，施工、使用过程中荷载标准值不得超过上述荷载限值）1.3.3 风压基本风压：0.40*Nm2（50年），地面粗糙度类别：B类。1.4地基和基础1.4.1 场地的工程地质条件和水文条件.1地形地貌：区间场地为构造剥蚀丘陵地貌区，沿线地形起伏较大，多为中丘地形，场坪标高为253.400m。2主要岩土层分析评价：拟建场地地表出露地层较为简单，由上而下依次可分为第四系全新统素填土（Q1.）,侏罗系中统沙溪庙组（J2S）地层。各地层岩土特征分述如下：1）第四系全新统杂填土层（Q）褐灰
8、、红褐色，稍湿，主要由砂、泥质碎块石及粘性土组成，颗粒粒径一般20200mm,局部400mm以上，含量一般2535%,局部达到50%以上。粒径均匀性较差，级配较差，整体呈松散状稍密状，稍湿。一般厚约0.52.5m,回填时间大于3年，零星分布于场地地表。2）侏罗系中统沙溪庙组（J2s）1、砂质泥岩层（J2s-Ms）砂质泥岩：紫红色为主，局部呈暗紫红色、紫灰色，泥质结构，中厚层状构造。表层强风化带厚度较大，岩心呈碎块状，风化裂隙发育,岩体基本质量等级为V级；中风化岩心呈柱状、长柱状，岩体较完整，属极软岩，岩体基本质量等级为IV级。2、砂岩层（J2s-ss）灰白色、青灰色，主要矿物成分为长石、石英，
9、细粒结构，中厚层状，钙泥质胶结，强风化带岩体多呈灰黄色，质软，手可捏碎，岩体基本质量等级为V级；中等风化岩心呈中柱状，岩体较完整，属较软岩，岩体基本质量等级为IV级。3水文地质条件：该段位于构造剥蚀丘陵地貌上，地势相对高，第四系覆盖层厚度小，基岩大片出露，砂岩泥岩互层的陆相碎屑岩含水微弱。地下水富水性受地形地貌、岩性及裂隙发育程度控制，为大气降雨补给。一般情况下，第四系厚度小，覆盖少，含水微弱；页岩、泥岩等为相对隔水层；砂岩为基岩裂隙水含水层。根据地下水的赋存条件、水理性质及水力特征，可将其划分为第四系松散层孔隙水、碎屑岩类孔隙裂隙水。4、土、水腐蚀性评价参照岩土工程勘察规范GB50021-2
10、00I（2009版）分析，素填土对混凝土结构有微腐蚀；按地层渗透性，对混凝土结构微腐蚀；对钢筋混凝土结构中钢筋有微腐蚀。参照岩土工程勘察规范GB50021-2001（2009版）分析，地下水对混凝土结构有微腐蚀；按地层透水性:对钢筋混凝土结构有微腐蚀；对钢筋混凝土结构中钢筋有微腐蚀。6、岩土体设计参数建议值一览表(KNm,)林阳Ul初”科做MPo）Fok(Kpa)(MPa)*i(MPa)mfuift蟒W(Kpa)MC)19/5260.4/824.528520.515001300380.55JOOO38000.12J0025.5&05.0900450300.406509000.38601.4.2
11、地基、基础形式本工程基础形式为柱下独立基础，持力层为强风化砂岩，地基承载力特征值为5（X）kN0第2章整体计算2.1 计算软件及整体模型本工程整体结构设计采用计算软件为北京盈建科软件公司开发的YJK4.2系列软件。框架、次梁、楼板配筋采用软件计算结果,并进行人工干预调整归并。整体模型如下:2.2 计算总信息结构总体信息结构体系：框架结构结构材料信息：钢筋混凝土结构所在地区：全国地下室层数：0嵌固端所在层号（层顶嵌固）：0与基础相连构件最大底标高（m）:0.000裙房层数：0转换层所在层号：加强层所在层号：O竖向荷载计算信息：施工模拟三风荷载计算信息：一般计算方式地震力计算信息：计算水平地震作用
12、是否计算吊车荷载：否是否计算人防荷载：否是否考虑预应力等效荷载工况：否是否生成绘等值线用数据：否是否计算温度荷载：否竖向荷载碎墙轴向刚度考虑徐变收缩影响：否是否生成传给基础的刚度：否上部结构计算考虑基础结构：否施工模拟加载层步长：1考虑填充墙刚度：否采用通用规范：是计算控制信息水平力与整体坐标夹角：0.00连梁按墙元计算控制跨高比：4.00连梁材料强度默认同墙：是墙元细分最大控制长度(m):1.00板元细分最大控制长度(m):1.00短墙肢自动加密：是弹性板荷载计算方式：平面导荷膜单元类型：经典膜元(QA4)考虑梁端刚域：否考虑柱端刚域：否是否输出节点位移：否墙梁跨中节点作为刚性楼板从节点：是
13、结构计算时考虑楼梯刚度：否梁与弹性板变形协调：是弹性板与梁协调时考虑梁向下相对偏移：否梁墙自重扣除与柱重叠部分：否楼板自重扣除与梁墙重叠部分：刚性楼板假定：整体指标计算采用强刚，其它计算非强刚地下室楼板强制采用刚性楼板假定：否是否自动划分多塔：否地震内力按全楼弹性板6计算：否计算现浇空心板：否增加计算连梁刚度不折减模型下的地震位移：否门式刚架按平面框架方式计算：否自动计算现浇板自重：是刚度系数竖向荷载作用下：梁刚度放大系数按2010混凝土规范5.2.4条取值：否中梁刚度放大系数：1.00边梁刚度放大系数上限：1.50地震作用下：连梁刚度折减系数：0.70风荷载作用下：连梁刚度折减系数：1.00
14、二阶效应信息是否考虑P-Delt效应：否分析求解信息启用并行求解器：是使用cpu核心数量（0为自动）：设定内存（M氏0为自动）：自定义控制参数：-20求解器类型：PardisoCouple加载步骤数量：I迭代次数0,100：30位移控制：是位移控制精度：0.0010荷载控制：是荷载控制精度：0.0010风荷载信息使用指定风荷载数据：否多方向风角度：执行规范：GB50009-20I2地面粗糙程度：B修正后的基本风压(kNm2):0.40结构X向基本周期(秒)：0.71结构Y向基本周期(秒)：0.70风荷载计算用阻尼比：0.050承载力设计时的风荷载效应放大系数：1.0考虑顺风向风振：是舒适度验算用基本风压(kNm2):
