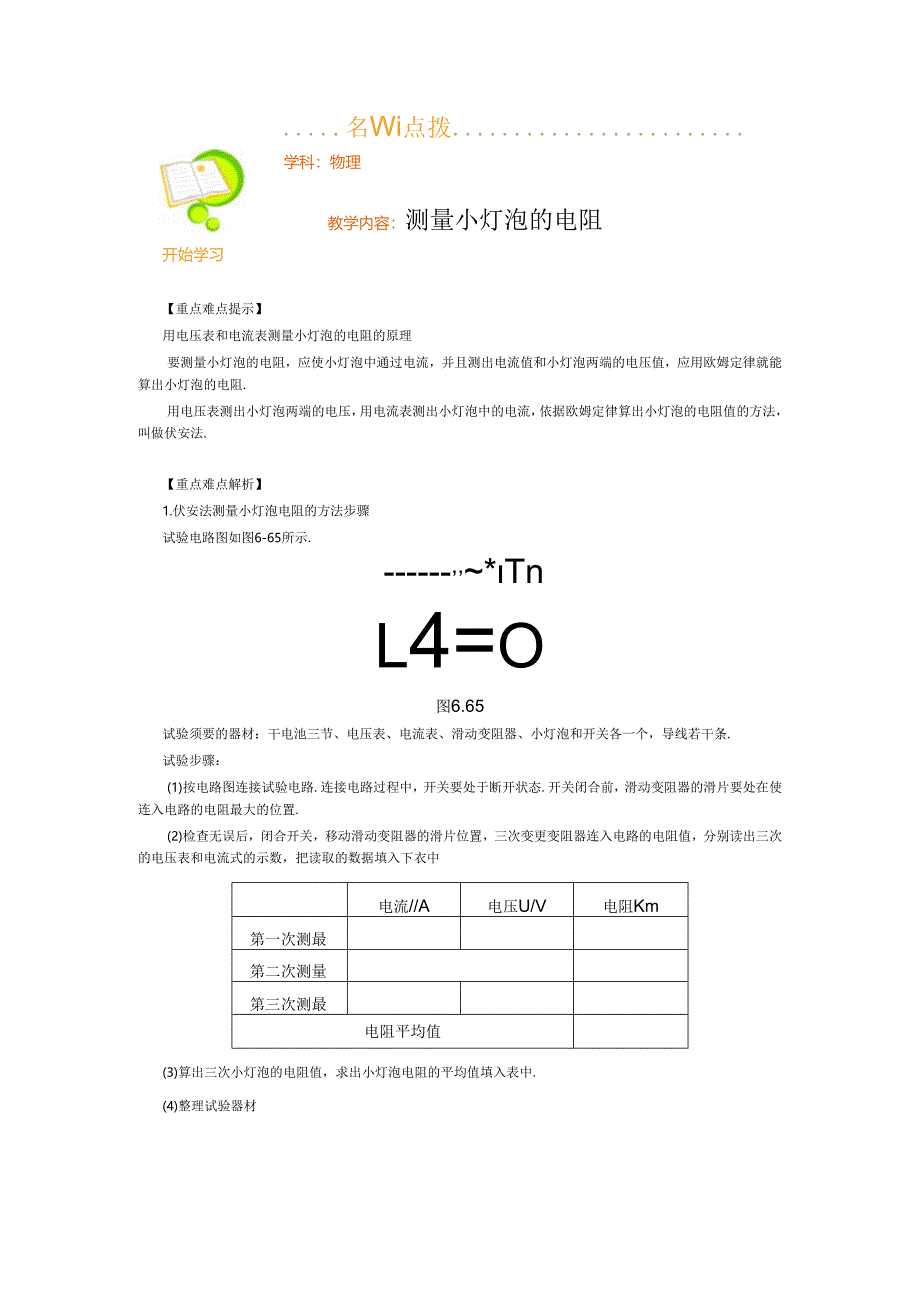

1、名Wi点拨学科：物理教学内容：测量小灯泡的电阻开始学习【重点难点提示】用电压表和电流表测量小灯泡的电阻的原理要测量小灯泡的电阻，应使小灯泡中通过电流，并且测出电流值和小灯泡两端的电压值，应用欧姆定律就能算出小灯泡的电阻.用电压表测出小灯泡两端的电压，用电流表测出小灯泡中的电流，依据欧姆定律算出小灯泡的电阻值的方法，叫做伏安法.【重点难点解析】1.伏安法测量小灯泡电阻的方法步骤试验电路图如图6-65所示.,*Tnl4=o图6.65试验须要的器材：干电池三节、电压表、电流表、滑动变阻器、小灯泡和开关各一个，导线若干条.试验步骤：(1)按电路图连接试验电路.连接电路过程中，开关要处于断开状态.开关闭

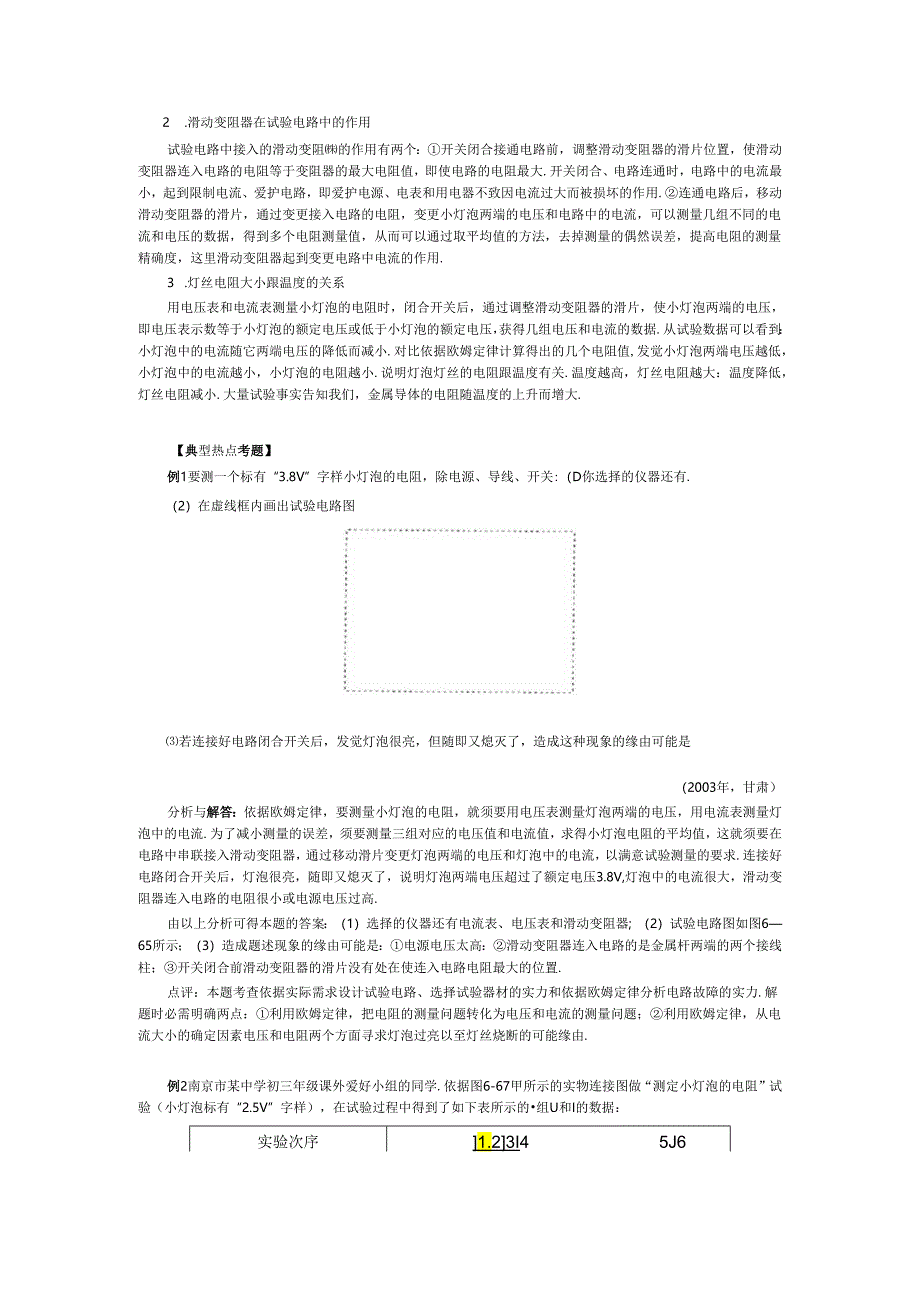

2、合前，滑动变阻器的滑片要处在使连入电路的电阻最大的位置.(2)检查无误后，闭合开关，移动滑动变阻器的滑片位置，三次变更变阻器连入电路的电阻值，分别读出三次的电压表和电流式的示数，把读取的数据填入下衣中电流/A电压U/V电阻Km第一次测最第二次测量第三次测最电阻平均值(3)算出三次小灯泡的电阻值，求出小灯泡电阻的平均值填入表中.(4)整理试验器材2 .滑动变阻器在试验电路中的作用试验电路中接入的滑动变阻的作用有两个：开关闭合接通电路前，调整滑动变阻器的滑片位置，使滑动变阻器连入电路的电阻等于变阻器的最大电阻值，即使电路的电阻最大.开关闭合、电路连通时，电路中的电流最小，起到限制电流、爱护电路，即
3、爱护电源、电表和用电器不致因电流过大而被损坏的作用.连通电路后，移动滑动变阻器的滑片，通过变更接入电路的电阻，变更小灯泡两端的电压和电路中的电流，可以测量几组不同的电流和电压的数据，得到多个电阻测量值，从而可以通过取平均值的方法，去掉测量的偶然误差，提高电阻的测量精确度，这里滑动变阻器起到变更电路中电流的作用.3 .灯丝电阻大小跟温度的关系用电压表和电流表测量小灯泡的电阻时，闭合开关后，通过调整滑动变阻器的滑片，使小灯泡两端的电压，即电压表示数等于小灯泡的额定电压或低于小灯泡的额定电压，获得几组电压和电流的数据.从试验数据可以看到：小灯泡中的电流随它两端电压的降低而减小.对比依据欧姆定律计算得
4、出的几个电阻值,发觉小灯泡两端电压越低，小灯泡中的电流越小，小灯泡的电阻越小.说明灯泡灯丝的电阻跟温度有关.温度越高，灯丝电阻越大：温度降低，灯丝电阻减小.大量试验事实告知我们，金属导体的电阻随温度的上升而增大.【典型热点考题】例1要测一个标有“3.8V”字样小灯泡的电阻，除电源、导线、开关:（D你选择的仪器还有.（2）在虚线框内画出试验电路图若连接好电路闭合开关后，发觉灯泡很亮，但随即又熄灭了，造成这种现象的缘由可能是（2003年，甘肃）分析与解答：依据欧姆定律，要测量小灯泡的电阻，就须要用电压表测量灯泡两端的电压，用电流表测量灯泡中的电流.为了减小测量的误差，须要测量三组对应的电压值和电流
5、值，求得小灯泡电阻的平均值，这就须要在电路中串联接入滑动变阻器，通过移动滑片变更灯泡两端的电压和灯泡中的电流，以满意试验测量的要求.连接好电路闭合开关后，灯泡很亮，随即又熄灭了，说明灯泡两端电压超过了额定电压3.8V,灯泡中的电流很大，滑动变阻器连入电路的电阻很小或电源电压过高.由以上分析可得本题的答案：（1）选择的仪器还有电流表、电压表和滑动变阻器；（2）试验电路图如图665所示；（3）造成题述现象的缘由可能是：电源电压太高：滑动变阻器连入电路的是金属杆两端的两个接线柱；开关闭合前滑动变阻器的滑片没有处在使连入电路电阻最大的位置.点评：本题考查依据实际需求设计试验电路、选择试验器材的实力和依

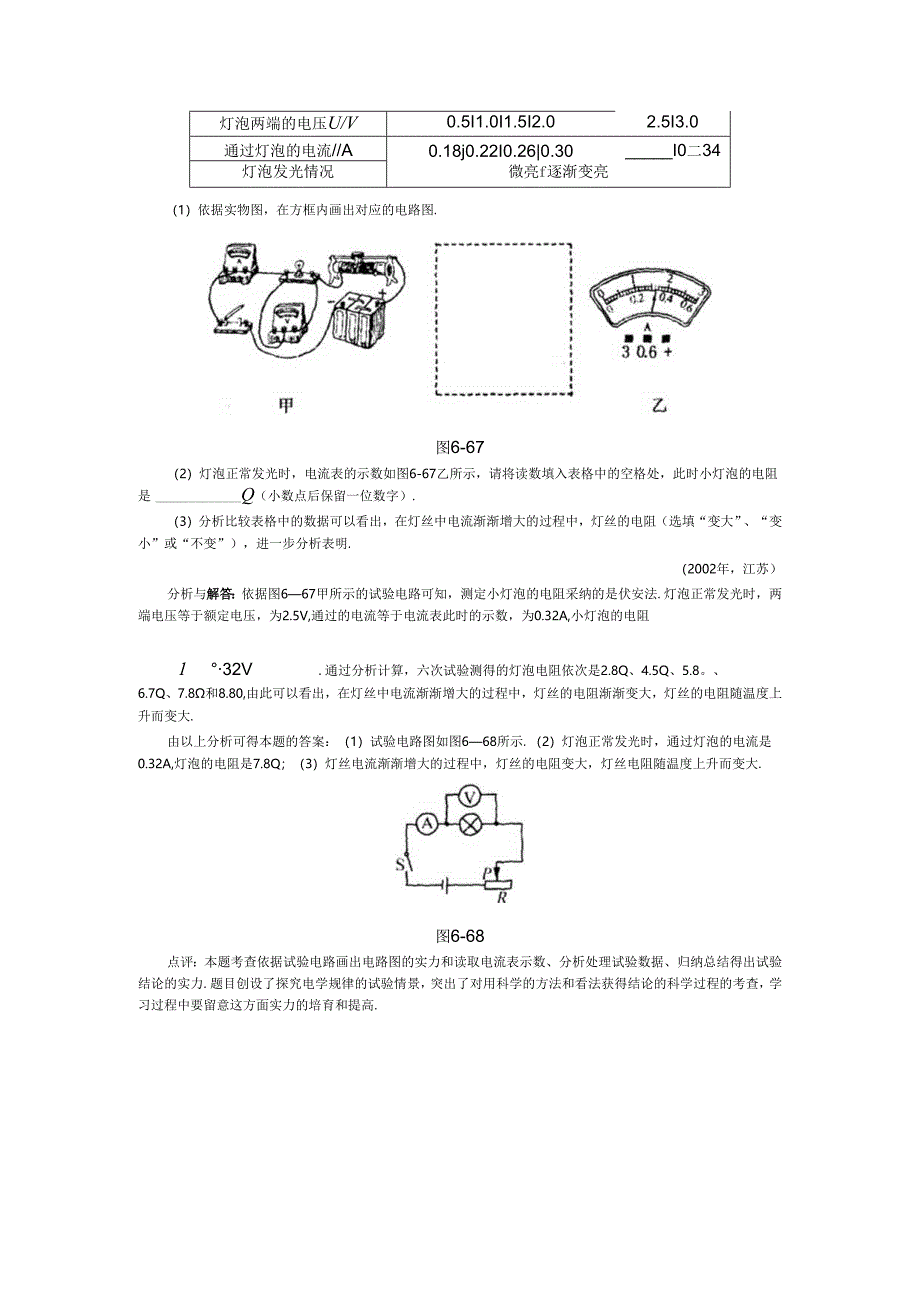

6、据欧姆定律分析电路故障的实力.解题时必需明确两点：利用欧姆定律，把电阻的测量问题转化为电压和电流的测量问题；利用欧姆定律，从电流大小的确定因素电压和电阻两个方面寻求灯泡过亮以至灯丝烧断的可能缘由.例2南京市某中学初三年级课外爱好小组的同学.依据图6-67甲所示的实物连接图做“测定小灯泡的电阻”试验（小灯泡标有“2.5V”字样），在试验过程中得到了如下表所示的组U和I的数据：实验次序1.23I45J6灯泡两端的电压U/V0.5I1.0I1.5I2.02.5I3.0通过灯泡的电流/A0.18j0.22I0.26|0.30I0二34灯泡发光情况微亮f逐渐变亮（1）依据实物图，在方框内画出对应的电路图
7、.图6-67（2）灯泡正常发光时，电流表的示数如图6-67乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是Q（小数点后保留一位数字）.（3）分析比较表格中的数据可以看出，在灯丝中电流渐渐增大的过程中，灯丝的电阻（选填“变大”、“变小”或“不变”），进一步分析表明.（2002年，江苏）分析与解答：依据图667甲所示的试验电路可知，测定小灯泡的电阻采纳的是伏安法.灯泡正常发光时，两端电压等于额定电压，为2.5V,通过的电流等于电流表此时的示数，为0.32A,小灯泡的电阻132V.通过分析计算，六次试验测得的灯泡电阻依次是2.8Q、4.5Q、5.8。、6.7Q、7.8和8.80,由此可以看出，
8、在灯丝中电流渐渐增大的过程中，灯丝的电阻渐渐变大，灯丝的电阻随温度上升而变大.由以上分析可得本题的答案：（1）试验电路图如图668所示.（2）灯泡正常发光时，通过灯泡的电流是0.32A,灯泡的电阻是7.8Q；（3）灯丝电流渐渐增大的过程中，灯丝的电阻变大，灯丝电阻随温度上升而变大.图6-68点评：本题考查依据试验电路画出电路图的实力和读取电流表示数、分析处理试验数据、归纳总结得出试验结论的实力.题目创设了探究电学规律的试验情景，突出了对用科学的方法和看法获得结论的科学过程的考查，学习过程中要留意这方面实力的培育和提高.R例3某同学利用如图669甲所示的电路测定电阻NX的阻值,所用滑动变阻器上标
9、有“20C2A”字样，电源电压不变.该同学试验步骤正确，闭合开关S,视察到电流表的示数为0.14.当他把滑动变阻器的滑片移到中点位置（即滑动变阻器接入电路的电阻为IOQ）时，电压表、电流表的示数分别为2.5V、0.20A.接着他又移动滑片到某点A,这时电压表、电流表的示数分别如图669乙（八）、（b）所示.图6-69（D通过分析可知A点在滑动变阻器中点的侧（选填“左”或“右”）.（2）请在卜.表中将该同学尚未记录的数据填写完整，并计算出电阻值.（计算电阻时，精确到0.1Q）物理最实验序电压（V）电流（八）电阻（C）电阻平均值W）10.1422.50.203分析与解答：由试验电路图可知，待测电阻
10、R和滑动变阻器串联，由于电路两端的总电压（即电源电压）不变，依据欧姆定律可得，电路中的电流和电路的电阻成反比.变阻器滑片在A点时电路中的电流为0.18A,小于在中点时电路中的电流，滑片在A点时连入电路的电阻较大，A点应在中点的右侧.滑片在中点位置时，变阻器两端电压力=12r2=0.20A10=2.0V,电源电压U=UaRx2=2.5V+2.0V=4.5V.电阻Ux2_2.5V0.20A12.5电键S闭合时,变阻器连入电路的电阻最大，为20。，变阻器两端电压G=/内=14Ax20O=2.W,电压表示数，即电阻两端电压U,=U-Ui=4,5V-2,SV=UV,电阻iUxl_1.7V7-0.14A1
11、2.1变阻器滑片在A点时RK两端电压x3=22v,通过的电流为3=0.18AUx32.2V-0.18A12.2电阻Rx三次测量值的平均值RX=I(RXl+Rx2+Rx3)=i(12.1l2.5+12.2)=12.3由以上分析得本题的答案是：（DA点在变阻静中点的右侧：（2）计算出的电阻值和电压值见下表:实验序电压(V)电流（八）电阻()电阻平均值(),11.712.112.3212.532.20.1812.2点评，本题考查用电压表和电流表测量电阻的试验操作技能和对试验数据的记录、分析、处理实力.解题的关键是要亲历试验过程，熟识试验操作步骤，并能应用欧姆定律和串联电路的电流、电压特点分析处理试验
12、数据.R例4现有两个电流表、一个电源、一个已知阻值为八的电阻、一个开关和一些导线，要用以上器材测一未知限值的电阻八。要求开关接在干路上.(D在下面虚线框内分别画出两种不同方法的电路图.(2)假如试验中电流表A|、的读数分别为I、12,请在横线上写对应的电阻RX的表达式.(2003年，广州)方法一：方法二：分析与解答：通常用伏安法测电阻须要电压表、电流表和滑动变阻器，山了题中没有供应电压表和滑动变阻器，所以须要用其他方法设计试验电路.两个电阻若串联在电路中，因电流相等，无法进行下面的测量，所以待测的电阻K和定值电阻八只有采纳并联连接.由于两个电阻并联，用两个电流表测量电流可以从两条支路和干路三个
13、位置选择其中两个位置进行测量，因此试验中测量电流可以有三种组合方式.方法一：试验电路图如图670甲所示，R=也未知电阻的阻值A.方法二：试验电路图如图670乙所示,R四未知电阻的阻值12-方法三：试验电路图如图670丙所示,R二(J1.)Ro未知电阻的阻值点评，本题是测定电阻的试验，试题跳出了常规的伏安法测电阻试验的固定模式，突出考查了学生的创新实力和设计试验电路的实力.解题的关键是理解和驾驭并联电路的电流规律和电压规律，并能敏捷运用这些学问把电阻的测量问题转化为两个电流的测量问题.整周强化练习【同步练习】1 .有一个小灯泡标有4.2V字样，要测定它正常发光时的电阻(约为3Q).已知电源电压为
14、6V.回答:(1)请在虚线框内画出电路图.图6-73(2)用笔画线，按电路图完成图673中甲图的器材连接.(3)闭合开关，手移动滑动变阻器滑片的同时，眼睛看一表.(4)使电压表示数为V时，电流表示数如图中乙图所示,其示数为A,算出小灯泡正常发光时的电阻RQ2 .要测出一未知电阻RK的阻值.现有量程适当的电压表、电流表各一只，已知阻值为R。的电阻一只,以及电源、若干开关和导线.请依据以下要求设计两种测量Rt阻值的方法.要求：(1)电压表、电流表，已知阻值的电阻R三个器材，每次只能选用两个；(2)测量器材在一种方法中可以运用两次(即可以测出电路中两个不同部分的值)；(3)将试验电路图,测量的物理量及RX的表达工分别填入下表.实验电路图测卮的物理所及Rr的表达式示例*l（八）-I(1)只闭合S1,测出通过H.的电流(；(2)只闭合S2,测出通过Ro的电流I0;(3)Kr=,Ro方法1方法2方法33 .如图674所示是伏安法测小灯泡电阻的实物图.图6-74(D要使滑动变阻器的滑片P右移时电流点示数变大，请在图674中将滑动变阻器正确接入电路:(2)若电压表、电流表示数如图675所示，则小灯泡的电阻为一。；图6-75(3)若伏安法测小灯泡电阻的试验方案与操作过程均正确，两表的示数如图6-76所示，你认为这个试验可以改进的地方是你这样
